Fläkthastighetsregulator | driftindikator | 2,5 A | Från hög till låg

Hur erbjuder LTXN-serien användarvänlig och effektiv fläktstyrning för bostäder?

I bostadsmiljöer behövs vanligtvis en enkel och kostnadseffektiv styrningslösning. LTXN-serien har en stilren design som passar alla typer av inredningsstilar. Den är diskret och kan monteras antingen infälld i väggen för att smälta in i omgivningen eller utanpåliggande om byggnadens konstruktion kräver det.

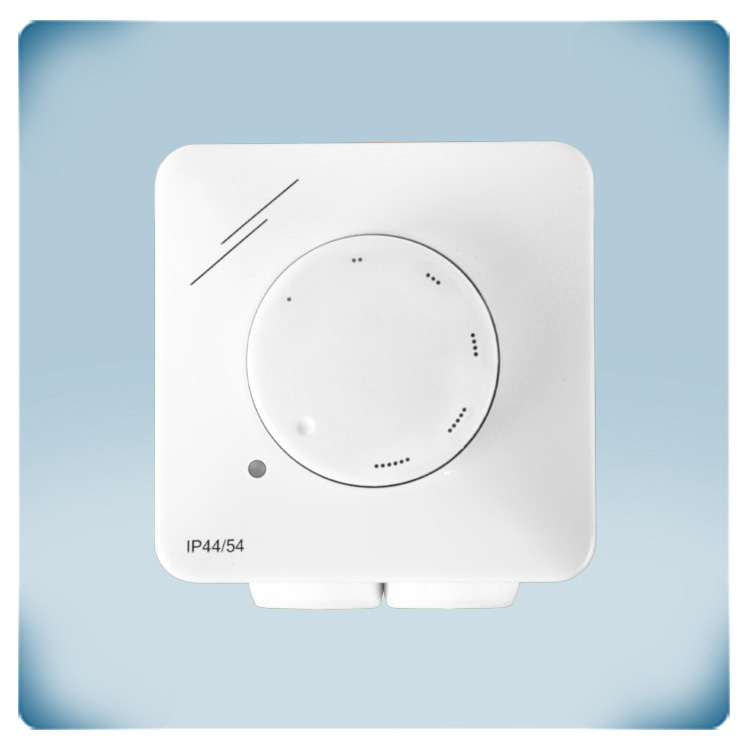

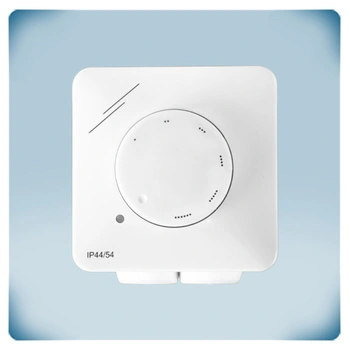

Att reglera fläkthastigheten med denna regulator är lika enkelt som att tända och släcka belysningen i hemmet. Med hjälp av den enda knappen – ett vridreglage – kan fläkthastigheten ställas in från hög till låg hastighet genom att helt enkelt vrida reglaget medurs. Enheten är en robust och tillförlitlig styrningslösning som minskar fläktens ljudnivå och förlänger den anslutna motorns livslängd tack vare den använda TRIAC-tekniken.

En lägre fläkthastighet förbrukar betydligt mindre energi än drift vid maximal hastighet och kan ofta användas, exempelvis under perioder då bostaden står tom eller endast ett fåtal personer vistas där. Resultatet är enkel manuell styrning, driftsäkerhet och energieffektivitet.

Hur fungerar TRIAC-tekniken för att reglera AC-motorers hastighet?

TRIAC är en förkortning av triode for alternating current. Det är en elektronisk komponent med tre anslutningar som leder ström i båda riktningarna när den triggas. Generellt är en TRIAC en halvledarkomponent som kan användas som en brytare i växelströmssystem (AC). Tekniken kallas fasvinkelstyrning och utnyttjar halvledarens förmåga att börja leda ström när styrelektroden aktiveras och automatiskt sluta leda när strömmen genom komponenten sjunker till noll.

Hur kan läget ”OFF” hanteras för kontinuerlig fläktdrift?

LTXN har ett OFF-läge – när reglaget vrids moturs stannar motorn. Vid behov kan OFF-läget avaktiveras. I så fall kan motorn fortsätta att vara i drift när nätspänningen är tillgänglig, det vill säga när enheten är ansluten till elnätet, även om den inte har aktiverats manuellt genom att vrida på reglaget.

Som standard ansluts matningsspänningen till LTXN via plintarna ↑ och N. Om du vill avaktivera OFF-läget måste matningsspänningen i stället anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.

Vilken funktion har den oreglerade utgången och hur används den?

LTXN har en oreglerad utgång som är aktiv när motorn är aktiverad. Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift.

Den oreglerade utgången används för att styra externa enheter, exempelvis spjäll, reläer och driftindikatorer, som kan fungera utan att den inkommande spänningen behöver regleras.

Regulatorn styr fläkten via den så kallade ”reglerade utgången”, där spänningen regleras. Samtidigt finns det möjlighet att styra ytterligare en enhet via den oreglerade utgången. Spänningen på denna utgång är inte reglerad, utan är antingen 0 V eller 230 V.

Om du ansluter matningsspänningen till LTXN enligt standardutförandet och rekommendationerna i den tillhörande dokumentationen, är regulatorns oreglerade utgång aktiv när motorn är aktiverad. Det innebär att den anslutna externa enheten stängs av när fläkten stannar – spjället stängs eller driftindikatorn släcks. När fläkten är i drift förblir spjället öppet och indikeringslampan lyser.

Maximal ström är 2 A.

Hur optimeras fläktens minimihastighet för bästa prestanda och lägre ljudnivå?

LTXN har en intern trimmer för justering av fläktens minimihastighet. Motorn kan ge ifrån sig något mer ljud vid lägre hastigheter. Med hjälp av trimmern för minimihastighet kan motorns lägsta spänning justeras för att förhindra att motorn stannar vid låga hastigheter. Inställningen kan justeras inom intervallet 20–70 % av matningsspänningen, vilket motsvarar cirka 80–180 V AC.

Vilka säkringsfunktioner erbjuder regulatorn för ökad bekvämlighet?

LTXN har två säkringar – en driftssäkring och en reservsäkring. Båda är placerade i enhetens säkringshållare. Om driftssäkringen löser ut på grund av överbelastning eller kortslutning behöver du inte leta efter en reservsäkring separat. En säkring av rätt storlek och typ finns redan i enheten.

Vilka motortyper är kompatibla och kan flera motorer anslutas?

Serien är utvecklad för att styra AC-fläktar genom att sänka motorspänningen. AC-motorer drivs med växelström och omvandlar elektrisk energi till mekanisk effekt. Det innebär att serien endast är lämplig för spänningsreglerbara motorer.

Du kan ansluta flera motorer till regulatorn, så länge den maximalt tillåtna strömmen inte överskrids. Alla anslutna motorer kommer då att arbeta med samma hastighet.

Observera: Om du är osäker på vilken typ av motor du har rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.

Vilka egenskaper har kapslingen när det gäller design, hållbarhet och montering?

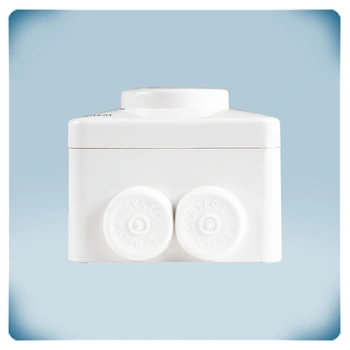

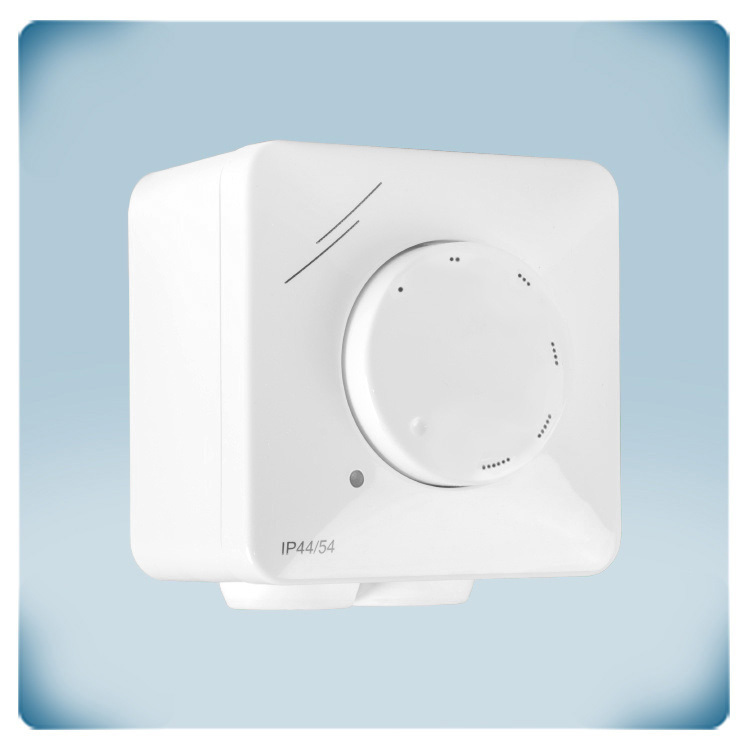

LTXN kapsling är tillverkad av robust vit ASA-plast. Materialet är UV-beständigt och skyddar elektroniken mot damm, vatten och stötar. En av de viktigaste egenskaperna är att enheten kan monteras både infälld och utanpåliggande på väggen.

LTXN kan monteras på alla typer av väggar. Vid infälld montering passar den perfekt i en standardiserad europeisk apparatdosa och smälter diskret in i omgivningen. Kapslingens skyddsklass är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Den är mycket enkel att rengöra och kräver endast en fuktig trasa.
