Scheda tecnica

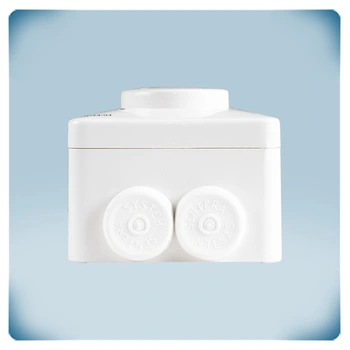

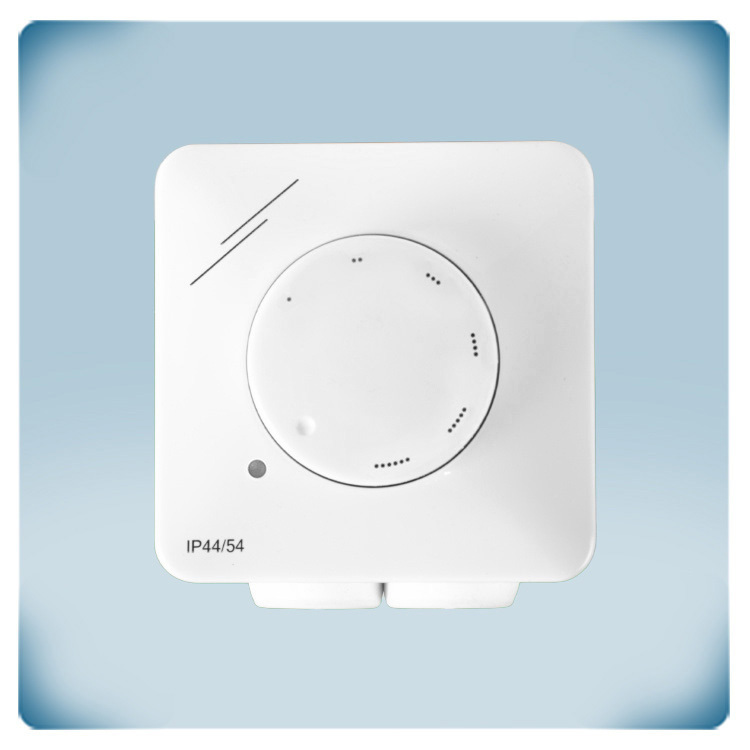

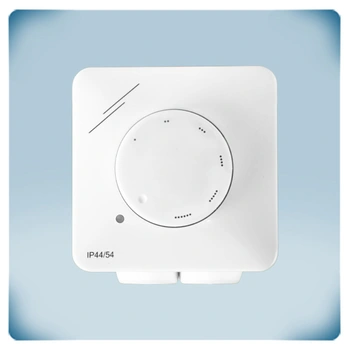

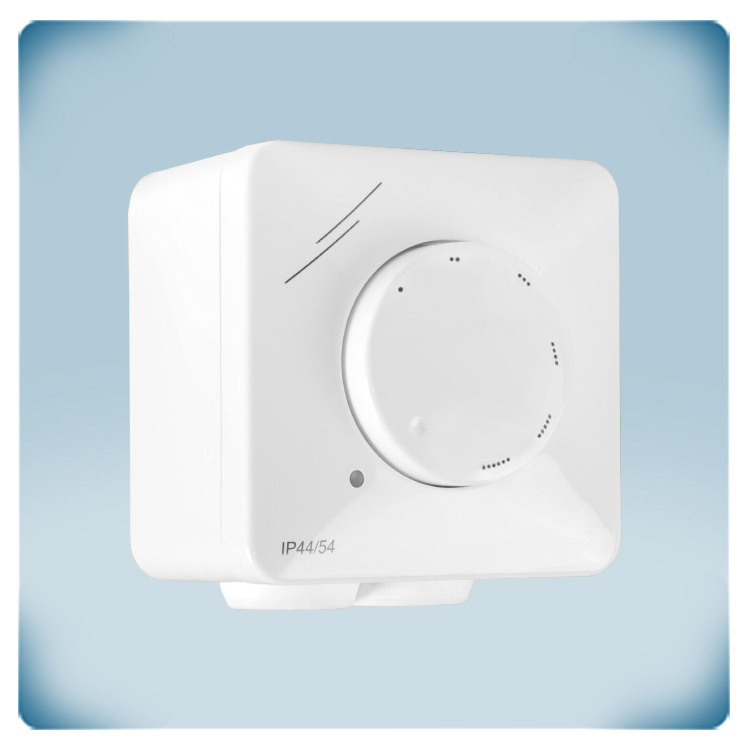

Regolatore ventilatore | LED | 2,5 A | Alta-bassa
Descrizione del prodotto
Questo regolatore della velocità del ventilatore è progettato per motori monofase con una corrente massima di 2,5 A. Regola la velocità del motore riducendo la tensione tramite la tecnologia TRIAC, nello specifico mediante il controllo a taglio di fase. Il dispositivo consente la regolazione manuale della velocità dei ventilatori AC, da alta a bassa, tramite un potenziometro dotato anche di una posizione OFF.
La velocità minima può essere regolata tramite un trimmer interno. Il regolatore funziona con un'alimentazione a 230 VAC ed è dotato di una spia LED arancione integrata che ne indica il funzionamento.
Supporta sia il montaggio a incasso, con grado di protezione IP44, sia il montaggio in superficie, con grado di protezione IP54, offrendo opzioni di installazione versatili.
Specifiche e descrizioni aggiuntive
In che modo la serie LTXN offre un controllo del ventilatore semplice ed efficiente per uso residenziale?
Di norma, gli ambienti residenziali richiedono una soluzione di controllo semplice e al tempo stesso conveniente. Il design della serie LTXN è essenziale e si adatta a qualsiasi stile d'interni. Il dispositivo è discreto e può essere montato a incasso nella parete per integrarsi nell'ambiente circostante oppure in superficie, qualora la struttura dell'edificio richieda questo tipo di montaggio.Regolare la velocità del ventilatore con questo controller è semplice come accendere e spegnere le luci di casa. Tramite l'unico comando, una manopola rotativa, è possibile impostare la velocità del ventilatore da alta a bassa semplicemente ruotandola in senso orario. Grazie alla tecnologia TRIAC utilizzata, il dispositivo rappresenta una soluzione di controllo robusta e affidabile, che riduce il rumore emesso dal ventilatore e aumenta la durata di esercizio del motore collegato.
Una velocità ridotta del ventilatore consuma molta meno energia rispetto al funzionamento alla massima velocità e può essere spesso utilizzata, in genere durante i periodi in cui gli ambienti non sono occupati o presentano livelli di occupazione ridotti. Il risultato è un controllo manuale semplificato, affidabilità ed efficienza.
Come funziona la tecnologia TRIAC per controllare la velocità dei motori AC?
TRIAC è una contrazione di triode for alternating current. È un componente elettronico a tre terminali che conduce corrente in entrambe le direzioni quando viene attivato. In generale, il TRIAC è un semiconduttore che può essere utilizzato come interruttore nei sistemi AC. La tecnica utilizzata è chiamata controllo a taglio di fase e sfrutta la capacità del semiconduttore di potenza di attivare il passaggio della corrente quando viene applicato un segnale al gate e di disattivarsi automaticamente quando la corrente che lo attraversa scende a zero.
Come è possibile gestire la posizione OFF per il funzionamento continuo del ventilatore?
LTXN dispone di una posizione OFF: ruotando la manopola in senso antiorario, il motore si arresta. Se necessario, è possibile disattivare la posizione OFF. In questo caso, il motore può continuare a funzionare quando è presente la tensione di alimentazione, ovvero quando il dispositivo è collegato alla rete elettrica, anche se non è stato attivato manualmente ruotando la manopola. Come standard, la tensione di alimentazione di LTXN viene collegata tramite i morsetti ↑ e N. Per disattivare la posizione OFF, è necessario collegare la tensione di alimentazione tramite i morsetti destinati all'uscita non regolata, ovvero ↓ e N.
Qual è la funzione e l'applicazione dell'uscita non regolata?
LTXN dispone di un'uscita non regolata, che è attiva quando il motore è abilitato. Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva mentre il motore è in funzione. L'uscita non regolata viene utilizzata per controllare dispositivi esterni, come serrande, relè, spie di funzionamento, ecc., che possono funzionare senza la necessità di regolare la tensione in ingresso. Il controller regola quindi il ventilatore tramite la cosiddetta «uscita regolata», controllando la tensione, e offre la possibilità di controllare un ulteriore dispositivo. In questo caso, tuttavia, la tensione è «non regolata», ovvero alternativamente 0 V o 230 V.
Se si collega la tensione di alimentazione a LTXN secondo la configurazione standard e le indicazioni della documentazione pertinente, l'uscita non regolata del controller sarà attiva quando il motore è abilitato. Ciò significa che, quando il ventilatore si arresta, il dispositivo esterno collegato verrà disabilitato: la serranda si chiuderà o la spia di funzionamento si spegnerà. Quando il ventilatore è in funzione, la serranda rimarrà aperta e la spia sarà accesa. La corrente massima è 2 A.
Come viene ottimizzata la velocità minima del ventilatore per migliorare le prestazioni e ridurre il rumore?
LTXN dispone di un trimmer interno per la regolazione della velocità minima del ventilatore. Il motore potrebbe produrre un po' più di rumore a velocità inferiori. La tensione minima del motore può essere regolata tramite il trimmer della velocità minima per evitare lo stallo del motore a basse velocità. Può essere impostata nell'intervallo 20–70 % della tensione di alimentazione, equivalente a circa 80–180 VAC.
Quali caratteristiche offre il fusibile del controller per una maggiore praticità?
LTXN è dotato di due fusibili: uno operativo e uno di ricambio. Entrambi sono alloggiati nel portafusibili del dispositivo stesso. Non è necessario cercare un fusibile sostitutivo nel caso in cui quello operativo si bruci a causa di un sovraccarico o di un cortocircuito. Il fusibile della dimensione e del tipo corretti è già disponibile nel dispositivo.
Quali tipi di motore sono compatibili ed è possibile collegare più motori?
La serie è progettata per controllare ventilatori AC riducendo la tensione del motore. I motori AC funzionano con corrente alternata e la convertono in potenza meccanica. Ciò significa che la serie è adatta solo a motori a tensione controllabile. È possibile collegare più motori, purché non venga superato il limite di corrente. Tutti funzioneranno alla stessa velocità.
Attenzione: se non si è sicuri del tipo di motore, si consiglia vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore del motore.
Quali sono le caratteristiche di progettazione, robustezza e montaggio dell'involucro?
L'involucro di LTXN è realizzato in plastica ASA bianca resistente. Questo materiale è resistente ai raggi UV e protegge i componenti elettronici da polvere, acqua e urti. La sua caratteristica principale è la possibilità di montaggio a incasso e a parete. LTXN può essere installato su qualsiasi tipo di parete. Per il montaggio a incasso, è perfettamente compatibile con le scatole standard europee, integrandosi nell'ambiente circostante. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie. È molto facile da pulire utilizzando semplicemente un panno umido.
LTXN dispone di una posizione OFF: ruotando la manopola in senso antiorario, il motore si arresta. Se necessario, è possibile disattivare la posizione OFF. In questo caso, il motore può continuare a funzionare quando è presente la tensione di alimentazione, ovvero quando il dispositivo è collegato alla rete elettrica, anche se non è stato attivato manualmente ruotando la manopola. Come standard, la tensione di alimentazione di LTXN viene collegata tramite i morsetti ↑ e N. Per disattivare la posizione OFF, è necessario collegare la tensione di alimentazione tramite i morsetti destinati all'uscita non regolata, ovvero ↓ e N.
Qual è la funzione e l'applicazione dell'uscita non regolata?
LTXN dispone di un'uscita non regolata, che è attiva quando il motore è abilitato. Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva mentre il motore è in funzione. L'uscita non regolata viene utilizzata per controllare dispositivi esterni, come serrande, relè, spie di funzionamento, ecc., che possono funzionare senza la necessità di regolare la tensione in ingresso. Il controller regola quindi il ventilatore tramite la cosiddetta «uscita regolata», controllando la tensione, e offre la possibilità di controllare un ulteriore dispositivo. In questo caso, tuttavia, la tensione è «non regolata», ovvero alternativamente 0 V o 230 V.
Se si collega la tensione di alimentazione a LTXN secondo la configurazione standard e le indicazioni della documentazione pertinente, l'uscita non regolata del controller sarà attiva quando il motore è abilitato. Ciò significa che, quando il ventilatore si arresta, il dispositivo esterno collegato verrà disabilitato: la serranda si chiuderà o la spia di funzionamento si spegnerà. Quando il ventilatore è in funzione, la serranda rimarrà aperta e la spia sarà accesa. La corrente massima è 2 A.
Come viene ottimizzata la velocità minima del ventilatore per migliorare le prestazioni e ridurre il rumore?
LTXN dispone di un trimmer interno per la regolazione della velocità minima del ventilatore. Il motore potrebbe produrre un po' più di rumore a velocità inferiori. La tensione minima del motore può essere regolata tramite il trimmer della velocità minima per evitare lo stallo del motore a basse velocità. Può essere impostata nell'intervallo 20–70 % della tensione di alimentazione, equivalente a circa 80–180 VAC.
Quali caratteristiche offre il fusibile del controller per una maggiore praticità?
LTXN è dotato di due fusibili: uno operativo e uno di ricambio. Entrambi sono alloggiati nel portafusibili del dispositivo stesso. Non è necessario cercare un fusibile sostitutivo nel caso in cui quello operativo si bruci a causa di un sovraccarico o di un cortocircuito. Il fusibile della dimensione e del tipo corretti è già disponibile nel dispositivo.
Quali tipi di motore sono compatibili ed è possibile collegare più motori?
La serie è progettata per controllare ventilatori AC riducendo la tensione del motore. I motori AC funzionano con corrente alternata e la convertono in potenza meccanica. Ciò significa che la serie è adatta solo a motori a tensione controllabile. È possibile collegare più motori, purché non venga superato il limite di corrente. Tutti funzioneranno alla stessa velocità.
Attenzione: se non si è sicuri del tipo di motore, si consiglia vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore del motore.
Quali sono le caratteristiche di progettazione, robustezza e montaggio dell'involucro?
L'involucro di LTXN è realizzato in plastica ASA bianca resistente. Questo materiale è resistente ai raggi UV e protegge i componenti elettronici da polvere, acqua e urti. La sua caratteristica principale è la possibilità di montaggio a incasso e a parete. LTXN può essere installato su qualsiasi tipo di parete. Per il montaggio a incasso, è perfettamente compatibile con le scatole standard europee, integrandosi nell'ambiente circostante. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie. È molto facile da pulire utilizzando semplicemente un panno umido.
