Техническа спецификация
Регулатор на скоростта на вентилатор | 2,5 A | Висока към ниска
Описание на продукта

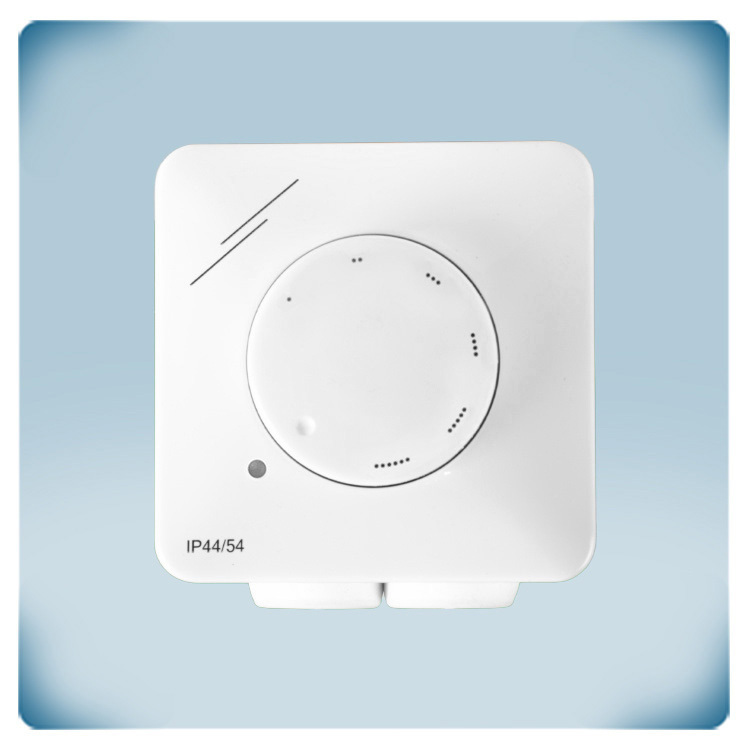

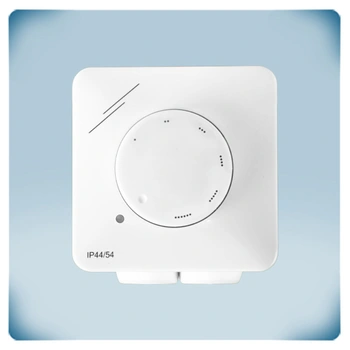

Този регулатор на скоростта на вентилатора е предназначен за монофазни мотори с максимален ток 2,5 A. Той регулира скоростта на мотора чрез намаляване на напрежението с помощта на TRIAC технология, по-конкретно чрез фазово управление. Устройството осигурява ръчно регулиране на скоростта на вентилатори с променливотокови (AC) мотори от висока към ниска чрез потенциометър, който разполага и с положение OFF (ИЗКЛ.).
Минималната скорост може да се регулира чрез вътрешен тример. Регулаторът работи със захранване 230 VAC и разполага с вграден оранжев LED индикатор, който сигнализира за работата му.
Поддържа както вграден монтаж със степен на защита IP44, така и открит монтаж на стена със степен на защита IP54, което осигурява гъвкави възможности за монтаж.
Допълнителни спецификации и описание
Как серията LTXN осигурява лесно и ефективно управление на вентилатори в дома?
По правило за жилищните помещения е необходимо лесно за използване и икономически изгодно решение за управление. Серията LTXN се отличава с изчистен дизайн, който се вписва във всеки интериор. Устройството е ненатрапчиво и може да се монтира както вградено в стената, така че да се слива с околната среда, така и открито върху стената, когато конструкцията на сградата изисква такъв монтаж. Управлението на скоростта на вентилатора е толкова лесно, колкото включването и изключването на осветлението у дома. Чрез единственото копче – ротационно копче – скоростта на вентилатора се регулира от висока към ниска чрез завъртане по посока на часовниковата стрелка. Устройството е надеждно и издръжливо решение за управление, което благодарение на използваната TRIAC технология намалява шума от вентилатора и удължава експлоатационния живот на свързания мотор. Работата на вентилатора при по-ниска скорост консумира значително по-малко енергия в сравнение с работата на максимална скорост. Това е особено полезно, когато в помещението няма хора или присъстват малко на брой хора. Резултатът е лесно ръчно управление, надеждност и енергийна ефективност.
Как работи TRIAC технологията за управление на скоростта на променливотокови мотори?
TRIAC е съкращение от triode for alternating current (триод за променлив ток). Това е електронен компонент с три извода, който пропуска ток и в двете посоки при задействане. TRIAC е полупроводников елемент, който може да се използва като превключвател в системи с променлив ток (AC). Използваният метод се нарича фазово управление. Той се основава на способността на силовия полупроводников елемент да пропуска ток при подаване на управляващ сигнал към управляващия му електрод и автоматично да прекъсва проводимостта, когато протичащият през него ток спадне до нула.
Как може да се управлява позицията OFF (ИЗКЛ.) за непрекъсната работа на вентилатора?
LTXN разполага с позиция OFF (ИЗКЛ.) – завъртането на копчето обратно на часовниковата стрелка спира мотора. При необходимост позицията OFF може да бъде деактивирана. В този случай моторът може да продължи да работи при наличие на захранване от електрическата мрежа, дори ако устройството не е включено ръчно чрез завъртане на копчето. При стандартно свързване захранващото напрежение към LTXN се подава през клеми ↑ и N. За деактивиране на позицията OFF захранващото напрежение трябва да се свърже към клемите, предназначени за нерегулирания изход – ↓ и N.
Каква е функцията на нерегулирания изход и за какво се използва?
LTXN разполага с нерегулиран изход, който е активен, когато моторът работи. Ако захранващото напрежение е свързано към клеми ↑ и N, нерегулираният изход е активен по време на работа на мотора. Този изход се използва за управление на външни устройства, като клапи, релета, светлинни индикатори за работа и други устройства, които не се нуждаят от регулиране на входящото напрежение. По този начин регулаторът управлява скоростта на вентилатора чрез регулирания изход, като същевременно позволява управление на допълнително устройство чрез нерегулирания изход. Напрежението на последния не се регулира – то е 0 V или 230 V. При стандартно свързване съгласно съответната документация нерегулираният изход е активен, когато моторът работи. Когато вентилаторът спре, свързаното външно устройство се изключва – клапата се затваря или светлинният индикатор изгасва. Докато вентилаторът работи, клапата остава отворена, а индикаторът свети.
Как се оптимизира минималната скорост на вентилатора за по-добра работа и намаляване на шума?
LTXN разполага с вътрешен тример за регулиране на минималната скорост на вентилатора. При ниски скорости моторът може да издава малко повече шум. Чрез тримера се настройва минималното напрежение към мотора, за да се предотврати спирането му при ниска скорост. Настройката може да се извършва в диапазона 20–70% от захранващото напрежение, което съответства приблизително на 80–180 VAC.
Какви са характеристиките на предпазителите в регулатора?
LTXN разполага с два предпазителя – един работен и един резервен. И двата са разположени в държателя на самото устройство. Ако работният предпазител изгори поради претоварване или късо съединение, не е необходимо да търсите резервен предпазител отделно. Необходимият размер и тип предпазител са налични в самото устройство.
С кои типове мотори е съвместима серията и могат ли да се свързват няколко мотора?
Серията е разработена за управление на вентилатори с променливотокови (AC) мотори чрез намаляване на напрежението към мотора. AC моторите работят с променлив ток и преобразуват електрическата енергия в механична. Поради това серията е подходяща само за мотори с възможност за регулиране на скоростта чрез промяна на напрежението. Към регулатора могат да се свържат няколко мотора, при условие че общият ток не надвишава допустимата максимална стойност. Всички свързани мотори ще работят с една и съща скорост.
Внимание: Ако не сте сигурни какъв тип е моторът, препоръчваме внимателно да прочетете придружаващата го документация или да се свържете с производителя на мотора.
Какви са характеристиките на корпуса по отношение на дизайна, издръжливостта и монтажа?

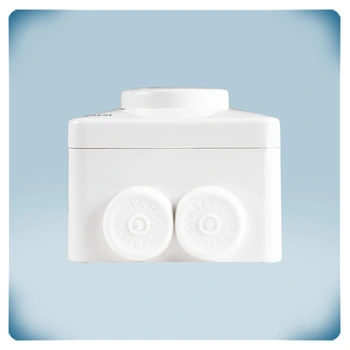

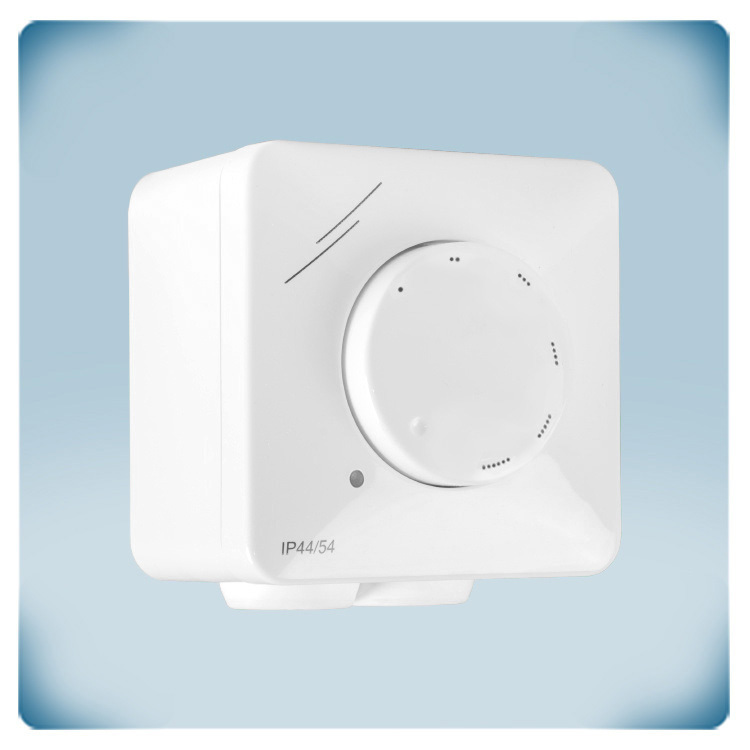

Корпусът на LTXN е изработен от здрава бяла ASA пластмаса. Материалът е устойчив на UV лъчение и предпазва електронните компоненти от прах, вода и механични въздействия. Едно от основните предимства на LTXN е възможността за вграден и открит монтаж на стена. Устройството може да се монтира върху различни видове стени. При вграден монтаж то е съвместимо със стандартна европейска монтажна кутия и се слива с интериора. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. Корпусът се почиства лесно с влажна кърпа.
LTXN разполага с позиция OFF (ИЗКЛ.) – завъртането на копчето обратно на часовниковата стрелка спира мотора. При необходимост позицията OFF може да бъде деактивирана. В този случай моторът може да продължи да работи при наличие на захранване от електрическата мрежа, дори ако устройството не е включено ръчно чрез завъртане на копчето. При стандартно свързване захранващото напрежение към LTXN се подава през клеми ↑ и N. За деактивиране на позицията OFF захранващото напрежение трябва да се свърже към клемите, предназначени за нерегулирания изход – ↓ и N.
Каква е функцията на нерегулирания изход и за какво се използва?
LTXN разполага с нерегулиран изход, който е активен, когато моторът работи. Ако захранващото напрежение е свързано към клеми ↑ и N, нерегулираният изход е активен по време на работа на мотора. Този изход се използва за управление на външни устройства, като клапи, релета, светлинни индикатори за работа и други устройства, които не се нуждаят от регулиране на входящото напрежение. По този начин регулаторът управлява скоростта на вентилатора чрез регулирания изход, като същевременно позволява управление на допълнително устройство чрез нерегулирания изход. Напрежението на последния не се регулира – то е 0 V или 230 V. При стандартно свързване съгласно съответната документация нерегулираният изход е активен, когато моторът работи. Когато вентилаторът спре, свързаното външно устройство се изключва – клапата се затваря или светлинният индикатор изгасва. Докато вентилаторът работи, клапата остава отворена, а индикаторът свети.
Как се оптимизира минималната скорост на вентилатора за по-добра работа и намаляване на шума?
LTXN разполага с вътрешен тример за регулиране на минималната скорост на вентилатора. При ниски скорости моторът може да издава малко повече шум. Чрез тримера се настройва минималното напрежение към мотора, за да се предотврати спирането му при ниска скорост. Настройката може да се извършва в диапазона 20–70% от захранващото напрежение, което съответства приблизително на 80–180 VAC.
Какви са характеристиките на предпазителите в регулатора?
LTXN разполага с два предпазителя – един работен и един резервен. И двата са разположени в държателя на самото устройство. Ако работният предпазител изгори поради претоварване или късо съединение, не е необходимо да търсите резервен предпазител отделно. Необходимият размер и тип предпазител са налични в самото устройство.
С кои типове мотори е съвместима серията и могат ли да се свързват няколко мотора?
Серията е разработена за управление на вентилатори с променливотокови (AC) мотори чрез намаляване на напрежението към мотора. AC моторите работят с променлив ток и преобразуват електрическата енергия в механична. Поради това серията е подходяща само за мотори с възможност за регулиране на скоростта чрез промяна на напрежението. Към регулатора могат да се свържат няколко мотора, при условие че общият ток не надвишава допустимата максимална стойност. Всички свързани мотори ще работят с една и съща скорост.
Внимание: Ако не сте сигурни какъв тип е моторът, препоръчваме внимателно да прочетете придружаващата го документация или да се свържете с производителя на мотора.
Какви са характеристиките на корпуса по отношение на дизайна, издръжливостта и монтажа?
Корпусът на LTXN е изработен от здрава бяла ASA пластмаса. Материалът е устойчив на UV лъчение и предпазва електронните компоненти от прах, вода и механични въздействия. Едно от основните предимства на LTXN е възможността за вграден и открит монтаж на стена. Устройството може да се монтира върху различни видове стени. При вграден монтаж то е съвместимо със стандартна европейска монтажна кутия и се слива с интериора. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. Корпусът се почиства лесно с влажна кърпа.
