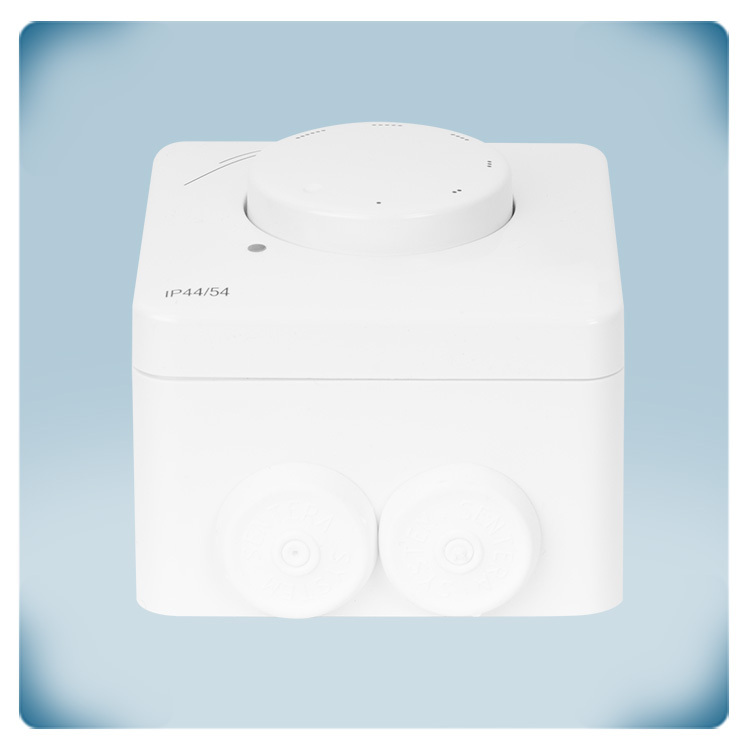

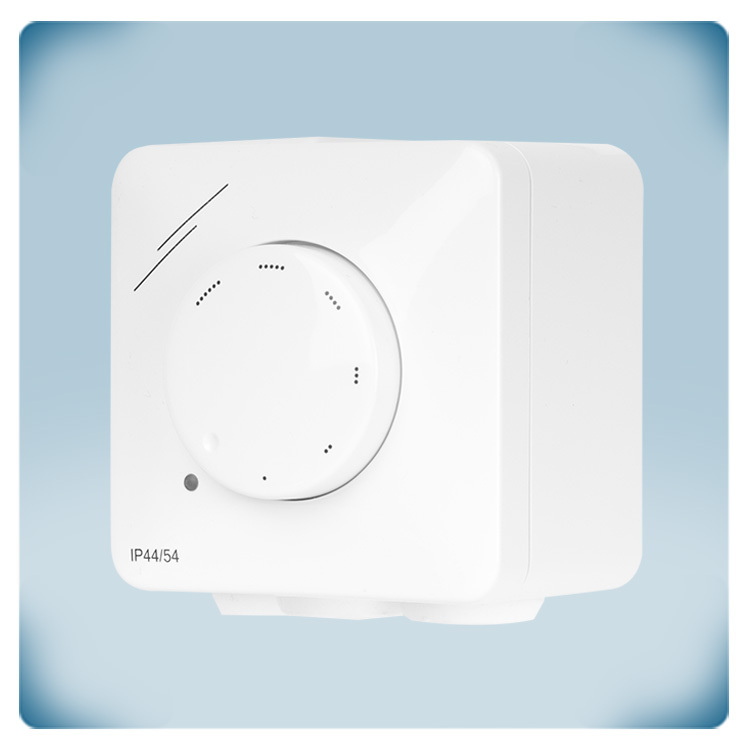

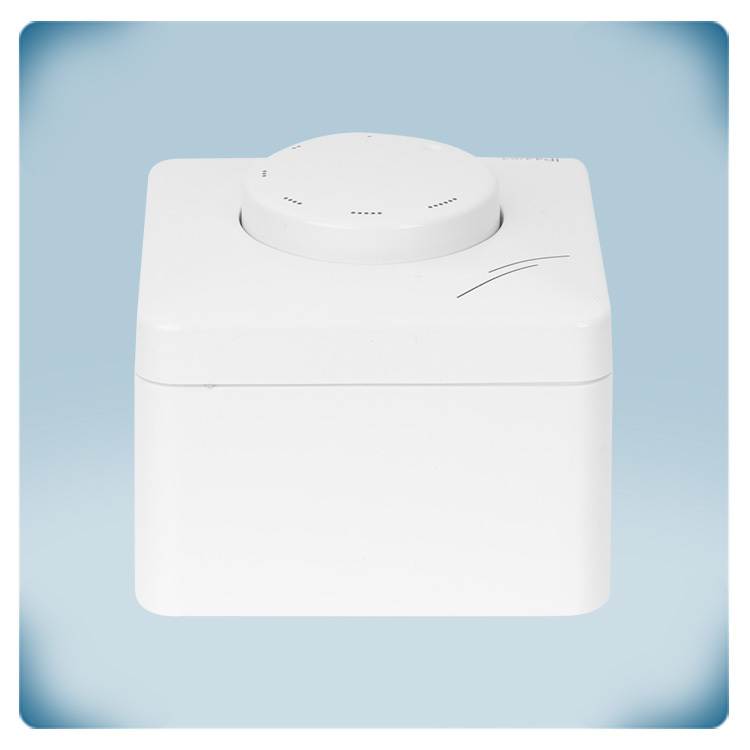

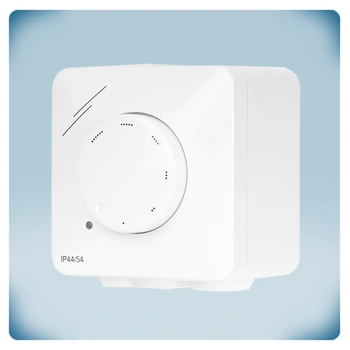

Fläkthastighetsregulator | driftindikator – 4 A

Vilka är fördelarna med fläkthastighetsreglering och hur erbjuder LTYN en enkel lösning?
Fläkthastighetsreglering har många fördelar: en lägre fläkthastighet minskar både ljudnivån och energiförbrukningen samt ökar fläktens driftsäkerhet och livslängd.

Hur kan läget ”OFF” hanteras vid kontinuerlig drift?
LTYN erbjuder enkel manuell reglering av fläkthastigheten. Fläkthastigheten kan justeras från minimum till maximum genom att vrida vredet medurs. Serien är avsedd för bostadsmiljöer och passar perfekt till både klassiska och moderna inredningsstilar. Den lämpar sig dessutom för både infälld montering och utanpåliggande väggmontering, vilket innebär att den kan monteras på alla typer av väggar – från träpaneler och gipsskivor till massiva tegelväggar.

Vad är syftet med och funktionen hos den oreglerade utgången?
Serien har ett OFF-läge – när vredet vrids moturs stannar motorn. Vid behov kan OFF-läget avaktiveras. I så fall går motorn när matningsspänningen är ansluten. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att avaktivera OFF-läget måste matningsspänningen i stället anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.

Hur justeras och bibehålls fläktens lägsta hastighet?
Enheten har en extra oreglerad utgång som är aktiv när motorn är i drift. Den kallas oreglerad eftersom den antingen är PÅ (230 V) eller AV (0 V). Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter, såsom spjäll, reläer, driftindikatorer med mera. Om matningsspänningen ansluts enligt standardutförandet och anvisningarna i relevant dokumentation aktiveras regulatorns oreglerade utgång när motorn är i drift. Det innebär att den anslutna externa enheten avaktiveras när fläkten stannar – spjället stängs eller driftindikatorn slocknar. När fläkten är igång förblir spjället öppet och indikatorlampan lyser. Maximal ström är 2 A.
LTYN har även en intern trimpotentiometer (märkt MIN) för justering av fläktens lägsta hastighet. Motorns lägsta spänning kan justeras med hjälp av trimpotentiometern för minimihastighet för att förhindra att motorn stannar vid låga varvtal. Inställningen kan göras inom intervallet 20–70 % av matningsspänningen och behöver endast göras en gång, vid installation av enheten.

Vad är syftet med den integrerade LED-indikatorn?
LTYN är utrustad med en LED-indikator som visar driftstatusen. Vid normal motordrift lyser den orange LED-indikatorn med fast sken. Hur optimerar TRIAC-tekniken fläktens prestanda och energieffektivitet?
Regulatorn använder TRIAC-teknik (fasvinkelstyrning) för att justera motorspänningen och reglera fläktens hastighet. En TRIAC kapar delar av den inkommande spänningen för att sänka den totala spänningen till motorn. Tack vare denna teknik fungerar fläkthastighetsregulatorn utan överdrivet brummande eller surrande.
Beroende på motortyp kan motorn avge något mer ljud vid lägre hastigheter. Den lägsta motorspänningen kan justeras för att förhindra att motorn stannar vid låga varvtal och för att optimera fläkthastigheten för ditt ventilationssystem. En lägre fläkthastighet förbrukar betydligt mindre energi än drift vid maximal hastighet och kan ofta användas under perioder då lokalerna står tomma eller endast används av ett fåtal personer.

Vilka motortyper är kompatibla och kan flera motorer anslutas?
Serien är avsedd för AC-motorer (växelströmsmotorer), och regleringen sker genom att motorspänningen sänks. AC-fläktar drivs med växelström och omvandlar elektrisk energi till mekanisk effekt. Motorspänningen reduceras med hjälp av fasvinkelstyrning.
Serien är endast lämplig för motorer vars hastighet kan regleras genom spänningsstyrning. Du kan ansluta flera motorer till regulatorn, förutsatt att den maximalt tillåtna strömmen inte överskrids. Om du är osäker på vilken motortyp du har rekommenderar vi starkt att du läser den medföljande dokumentationen noggrant eller kontaktar motortillverkaren.

Vilka egenskaper har kapslingen när det gäller design, hållbarhet och montering?
LTYN kapsling är tillverkad av högkvalitativ vit ASA-plast. Materialet är UV-beständigt och skyddar elektroniken mot stötar, vattenstänk och smuts. Enheten är avsedd för utanpåliggande montering. Kapslingsklassen är IP54. Den är mycket enkel att rengöra med enbart en fuktig trasa.
