Ürün veri sayfası

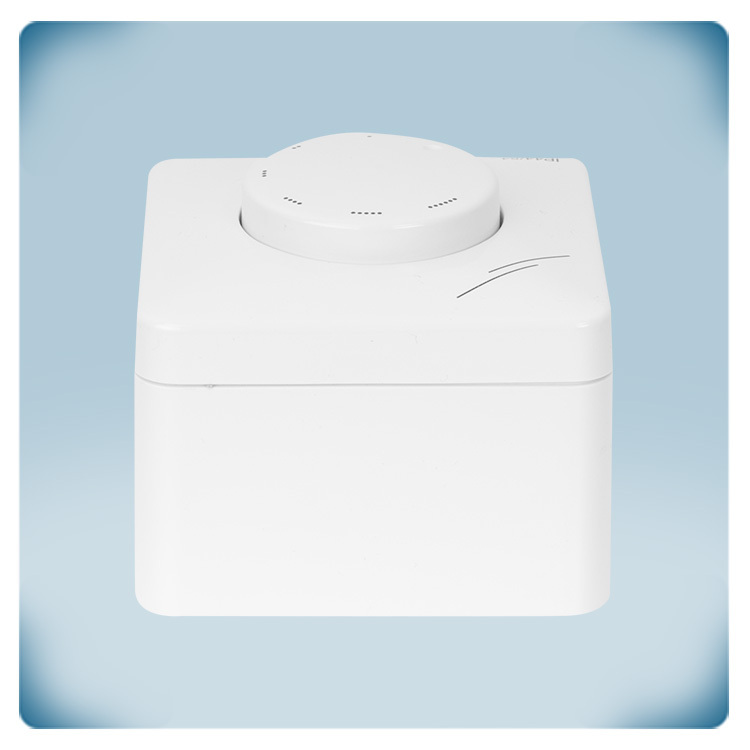

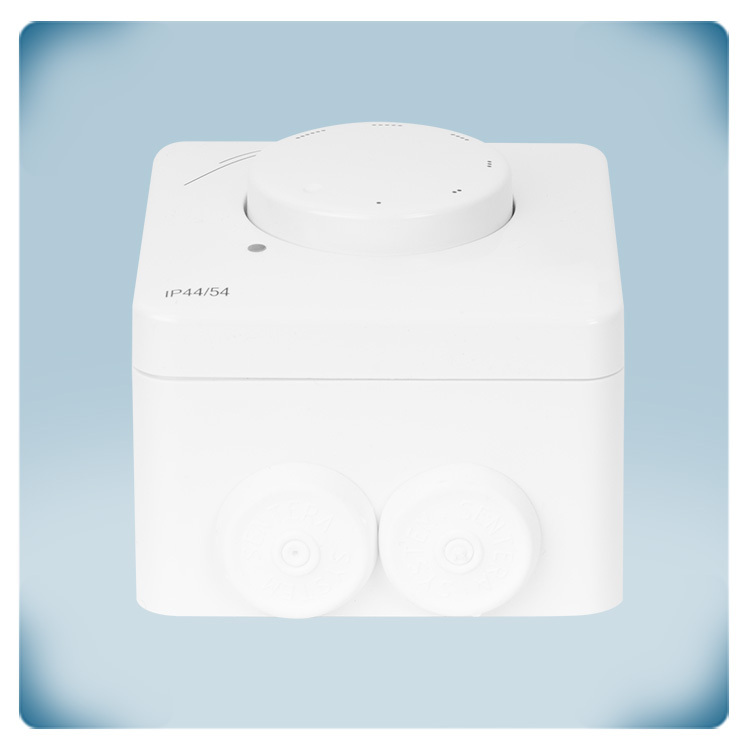

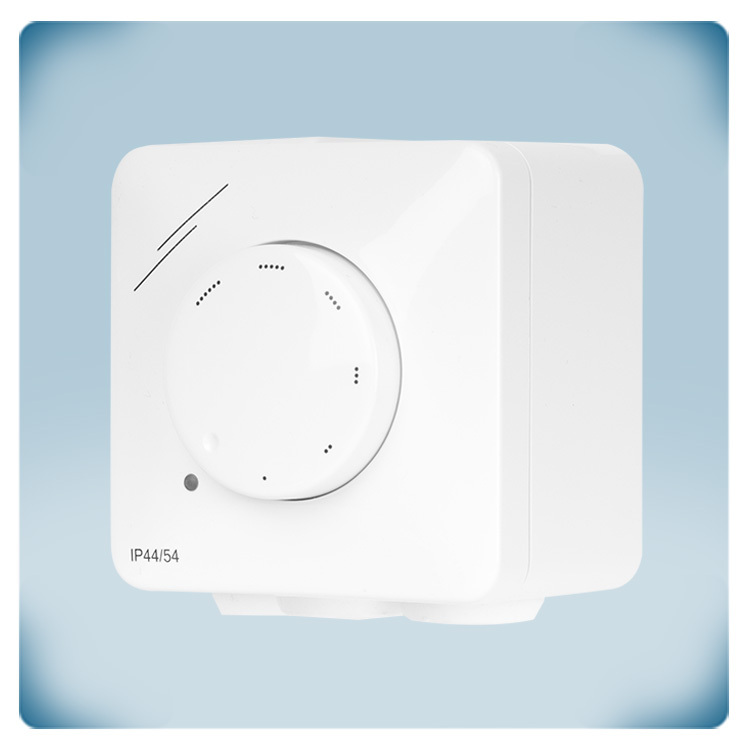

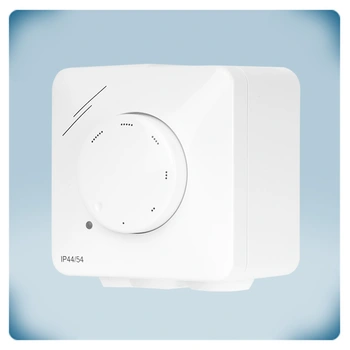

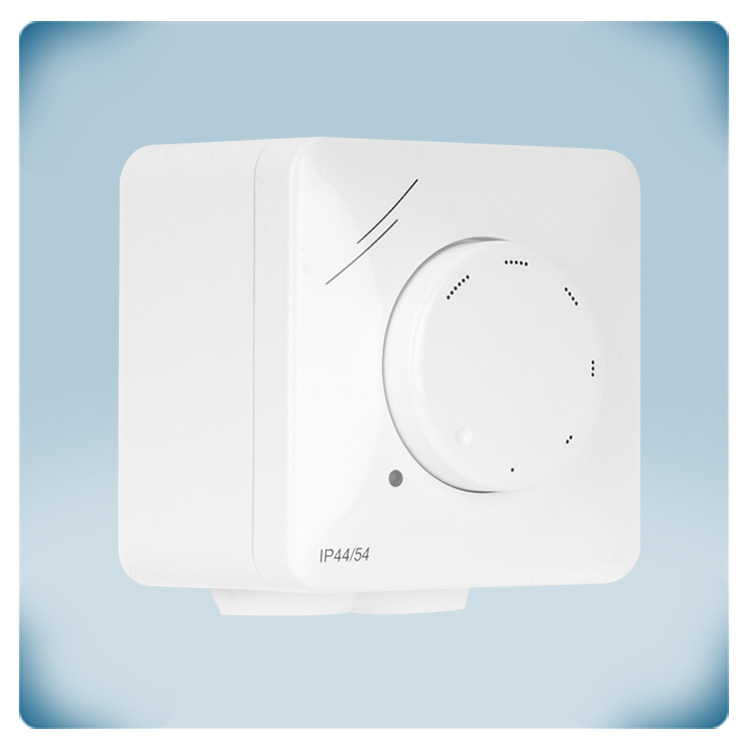

Fan hız kontrol cihazı | çalışma göstergeli - 4 A
Ürün açıklaması
Bu kontrol cihazı, maksimum akımı 4 A olan tek fazlı motorlar için tasarlanmıştır. Düşük hızdan yüksek fan hızına kolay ayar imkânı sunar; minimum hız, dahili bir trimer üzerinden ayarlanır.
Motor gerilimini hassas biçimde ayarlamak için cihaz TRIAC teknolojisini kullanır. Ayrıca çalışma durumunu gösteren turuncu bir LED göstergesi bulunur.
Hem konut hem de ticari ortamlar için uygun olan kontrol cihazı, IP44 koruma sınıfıyla gömme montaj ve IP54 koruma sınıfıyla yüzey montajı için kullanılabilir.
Ek özellikler ve açıklama
Fan Hız Kontrolünün Faydaları Nelerdir ve LTYN Nasıl Basit Bir Çözüm Sunar?
Fan hız kontrolünün çok sayıda avantajı vardır: fan hızının düşürülmesi fanın yaydığı gürültüyü ve tükettiği enerjiyi azaltır, güvenilirliğini ve kullanım ömrünü artırır.
Sürekli Çalışma İçin "OFF" Konumu Nasıl Yönetilebilir?
LTYN, basitleştirilmiş manuel fan hızı ayarı sağlar. Fan hızı, döner düğme saat yönünde çevrilerek minimumdan maksimuma ayarlanabilir.
Seri, konut ortamları için tasarlanmıştır ve hem klasik hem de modern iç mekân stilleriyle mükemmel uyum sağlar. Ayrıca hem gömme hem de duvara montaja uygundur, yani ahşap panellerden alçıpana, masif tuğla duvarlara kadar her tür duvara uyar.
Regüle Edilmeyen Çıkışın Amacı ve İşlevi Nedir?
Seride bir OFF konumu bulunur – düğmeyi saat yönünün tersine çevirmek motoru durdurur. Gerekirse OFF konumu devre dışı bırakılabilir. Bu durumda, besleme gerilimi mevcut olduğu sürece motor çalışır. Standart olarak cihazın besleme gerilimi ↑ ve N terminalleri üzerinden bağlanır. OFF konumunu devre dışı bırakmak için besleme gerilimini, regüle edilmeyen çıkış için ayrılmış terminallere, yani ↓ ve N terminallerine bağlamanız gerekir.
Minimum Fan Hızı Nasıl Ayarlanır ve Korunur?
Cihaz, motor etkinleştirildiğinde aktif olan ek bir regüle edilmeyen çıkışa sahiptir. Bu şekilde adlandırılmasının nedeni, çıkışın yalnızca AÇIK (230 Volt) veya KAPALI (0 Volt) olabilmesidir.
Besleme gerilimi ↑ ve N terminallerine bağlanırsa, regüle edilmeyen çıkış motor çalışırken aktif olur. Regüle edilmeyen çıkış, damperler, röleler, çalışma göstergeleri vb. gibi harici cihazları kontrol etmek için kullanılır. Besleme gerilimini standart şekilde ve ilgili dokümantasyonda önerildiği gibi bağlarsanız, kontrol cihazınızın regüle edilmeyen çıkışı motor etkinleştirildiğinde aktif olacaktır. Bu, fan durduğunda bağlı harici cihazın da devre dışı kalacağı anlamına gelir – damper kapanır veya çalışma göstergesi söner. Fan çalıştığı sürece damper açık kalır ve gösterge ışığı yanar. Maksimum akım 2 A'dir.
LTYN ayrıca minimum fan hızını ayarlamak için (MIN ile işaretli) bir dahili trimere sahiptir. Minimum motor gerilimi, minimum hız trimeri üzerinden düşük hızda motorun takılıp durmasını (stall) önlemek amacıyla ayarlanabilir. Besleme geriliminin %20–70'i aralığında ayarlanabilir ve cihaz kurulurken yapılan tek seferlik bir ayardır.
Entegre LED Göstergenin Amacı Nedir?
LTYN, çalışma durumunu gösteren bir LED ışığa sahiptir. Normal motor çalışması sırasında turuncu LED sürekli yanar.
TRIAC Teknolojisi Fan Performansını ve Verimliliğini Nasıl Optimize Eder?
Bu kontrol cihazı, motor gerilimini ayarlamak ve fan hızını kontrol etmek için TRIAC teknolojisini (faz açısı kontrolü) kullanır. TRIAC, toplam motor gerilimini düşürmek için gelen gerilimin belirli kısımlarını keser. Bu teknoloji sayesinde fan hız kontrol cihazı aşırı uğultu ve vızıltı olmadan çalışır.
Motor tipine bağlı olarak motor, düşük hızlarda biraz daha fazla ses çıkarabilir. Minimum motor gerilimi, düşük hızda motorun takılıp durmasını önlemek ve fan hızını havalandırma sisteminiz için optimize etmek üzere ayarlanabilir. Düşürülmüş fan hızı, maksimum çalışmaya kıyasla önemli ölçüde daha az enerji tüketir ve özellikle kullanılmayan veya az kişinin bulunduğu dönemlerde sıklıkla tercih edilebilir.
Hangi Motor Tipleri Uyumludur ve Birden Fazla Motor Bağlanabilir mi?
Seri, AC motorlar için tasarlanmıştır ve kontrol, motor geriliminin düşürülmesi yoluyla gerçekleştirilir. AC fanlar alternatif akımla çalışır ve alternatif akımı mekanik güce dönüştürür. Motora giden gerilim faz açısı kontrolü ile düşürülür. Seri yalnızca gerilimle kontrol edilebilen motorlar için uygundur. Akım sınırı aşılmadığı sürece kontrol cihazına birden fazla motor bağlayabilirsiniz. Motor tipinizden emin değilseniz, motorun beraberindeki dokümantasyonu dikkatle okumanızı veya motor üreticisiyle iletişime geçmenizi önemle tavsiye ederiz.
Muhafazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
LTYN'nin muhafazası yüksek kaliteli beyaz ASA plastikten yapılmıştır. Malzeme UV dayanımlıdır ve elektronik aksamı darbelere, su sıçramalarına ve kire karşı korur. Yüzey montajına uygundur. Koruma sınıfı IP54'tür. Yalnızca nemli bir bezle temizlemek çok kolaydır.
Fan hız kontrolünün çok sayıda avantajı vardır: fan hızının düşürülmesi fanın yaydığı gürültüyü ve tükettiği enerjiyi azaltır, güvenilirliğini ve kullanım ömrünü artırır.
Sürekli Çalışma İçin "OFF" Konumu Nasıl Yönetilebilir?
LTYN, basitleştirilmiş manuel fan hızı ayarı sağlar. Fan hızı, döner düğme saat yönünde çevrilerek minimumdan maksimuma ayarlanabilir.
Seri, konut ortamları için tasarlanmıştır ve hem klasik hem de modern iç mekân stilleriyle mükemmel uyum sağlar. Ayrıca hem gömme hem de duvara montaja uygundur, yani ahşap panellerden alçıpana, masif tuğla duvarlara kadar her tür duvara uyar.
Regüle Edilmeyen Çıkışın Amacı ve İşlevi Nedir?
Seride bir OFF konumu bulunur – düğmeyi saat yönünün tersine çevirmek motoru durdurur. Gerekirse OFF konumu devre dışı bırakılabilir. Bu durumda, besleme gerilimi mevcut olduğu sürece motor çalışır. Standart olarak cihazın besleme gerilimi ↑ ve N terminalleri üzerinden bağlanır. OFF konumunu devre dışı bırakmak için besleme gerilimini, regüle edilmeyen çıkış için ayrılmış terminallere, yani ↓ ve N terminallerine bağlamanız gerekir.
Minimum Fan Hızı Nasıl Ayarlanır ve Korunur?
Cihaz, motor etkinleştirildiğinde aktif olan ek bir regüle edilmeyen çıkışa sahiptir. Bu şekilde adlandırılmasının nedeni, çıkışın yalnızca AÇIK (230 Volt) veya KAPALI (0 Volt) olabilmesidir.
Besleme gerilimi ↑ ve N terminallerine bağlanırsa, regüle edilmeyen çıkış motor çalışırken aktif olur. Regüle edilmeyen çıkış, damperler, röleler, çalışma göstergeleri vb. gibi harici cihazları kontrol etmek için kullanılır. Besleme gerilimini standart şekilde ve ilgili dokümantasyonda önerildiği gibi bağlarsanız, kontrol cihazınızın regüle edilmeyen çıkışı motor etkinleştirildiğinde aktif olacaktır. Bu, fan durduğunda bağlı harici cihazın da devre dışı kalacağı anlamına gelir – damper kapanır veya çalışma göstergesi söner. Fan çalıştığı sürece damper açık kalır ve gösterge ışığı yanar. Maksimum akım 2 A'dir.
LTYN ayrıca minimum fan hızını ayarlamak için (MIN ile işaretli) bir dahili trimere sahiptir. Minimum motor gerilimi, minimum hız trimeri üzerinden düşük hızda motorun takılıp durmasını (stall) önlemek amacıyla ayarlanabilir. Besleme geriliminin %20–70'i aralığında ayarlanabilir ve cihaz kurulurken yapılan tek seferlik bir ayardır.
Entegre LED Göstergenin Amacı Nedir?
LTYN, çalışma durumunu gösteren bir LED ışığa sahiptir. Normal motor çalışması sırasında turuncu LED sürekli yanar.
TRIAC Teknolojisi Fan Performansını ve Verimliliğini Nasıl Optimize Eder?
Bu kontrol cihazı, motor gerilimini ayarlamak ve fan hızını kontrol etmek için TRIAC teknolojisini (faz açısı kontrolü) kullanır. TRIAC, toplam motor gerilimini düşürmek için gelen gerilimin belirli kısımlarını keser. Bu teknoloji sayesinde fan hız kontrol cihazı aşırı uğultu ve vızıltı olmadan çalışır.
Motor tipine bağlı olarak motor, düşük hızlarda biraz daha fazla ses çıkarabilir. Minimum motor gerilimi, düşük hızda motorun takılıp durmasını önlemek ve fan hızını havalandırma sisteminiz için optimize etmek üzere ayarlanabilir. Düşürülmüş fan hızı, maksimum çalışmaya kıyasla önemli ölçüde daha az enerji tüketir ve özellikle kullanılmayan veya az kişinin bulunduğu dönemlerde sıklıkla tercih edilebilir.
Hangi Motor Tipleri Uyumludur ve Birden Fazla Motor Bağlanabilir mi?
Seri, AC motorlar için tasarlanmıştır ve kontrol, motor geriliminin düşürülmesi yoluyla gerçekleştirilir. AC fanlar alternatif akımla çalışır ve alternatif akımı mekanik güce dönüştürür. Motora giden gerilim faz açısı kontrolü ile düşürülür. Seri yalnızca gerilimle kontrol edilebilen motorlar için uygundur. Akım sınırı aşılmadığı sürece kontrol cihazına birden fazla motor bağlayabilirsiniz. Motor tipinizden emin değilseniz, motorun beraberindeki dokümantasyonu dikkatle okumanızı veya motor üreticisiyle iletişime geçmenizi önemle tavsiye ederiz.
Muhafazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
LTYN'nin muhafazası yüksek kaliteli beyaz ASA plastikten yapılmıştır. Malzeme UV dayanımlıdır ve elektronik aksamı darbelere, su sıçramalarına ve kire karşı korur. Yüzey montajına uygundur. Koruma sınıfı IP54'tür. Yalnızca nemli bir bezle temizlemek çok kolaydır.
