Scheda tecnica

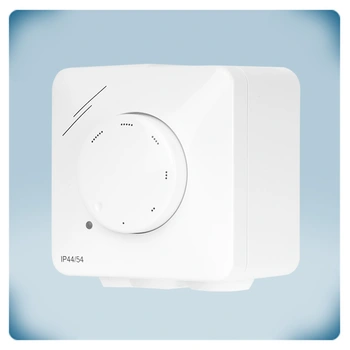

Regolatore ventilatore | LED – 4 A
Descrizione del prodotto
Questo controller è progettato per motori monofase con una corrente massima di 4 A. Consente di regolare facilmente la velocità del ventilatore da bassa ad alta, con la velocità minima impostabile tramite un trimmer interno.
Per una regolazione precisa della tensione del motore, il dispositivo utilizza la tecnologia TRIAC. Dispone inoltre di una spia LED arancione che indica quando è in funzione.
Adatto sia ad ambienti residenziali sia commerciali, il controller può essere installato a incasso (IP44) o in superficie (IP54).
Specifiche e descrizioni aggiuntive
Quali sono i vantaggi del controllo della velocità del ventilatore e in che modo LTYN offre una soluzione semplice?
Il controllo della velocità del ventilatore offre numerosi vantaggi: ridurre la velocità del ventilatore diminuisce il rumore emesso e il consumo energetico, aumentando l'affidabilità e la durata di esercizio.
Il controllo della velocità del ventilatore offre numerosi vantaggi: ridurre la velocità del ventilatore diminuisce il rumore emesso e il consumo energetico, aumentando l'affidabilità e la durata di esercizio.
Come è possibile gestire la posizione OFF per il funzionamento continuo?
LTYN consente una regolazione manuale semplificata della velocità del ventilatore. La velocità può essere regolata dal minimo al massimo tramite la manopola rotativa, ruotandola in senso orario.
La serie è destinata agli ambienti residenziali e si adatta perfettamente sia agli stili d'interni classici sia a quelli moderni. Inoltre, è adatta sia al montaggio a incasso sia al montaggio a parete, ovvero può essere installata su qualsiasi tipo di parete, dai pannelli in legno alle pareti in cartongesso, fino alle pareti in mattoni pieni.
Qual è lo scopo e la funzione dell'uscita non regolata?
La serie dispone di una posizione OFF: ruotando la manopola in senso antiorario, il motore si arresta. Se necessario, è possibile disattivare la posizione OFF. In questo caso, il motore funziona quando è presente la tensione di alimentazione. Come standard, la tensione di alimentazione del dispositivo viene collegata tramite i morsetti ↑ e N. Per disattivare la posizione OFF, è necessario collegare la tensione di alimentazione tramite i morsetti destinati all'uscita non regolata, ovvero ↓ e N.
Come viene regolata e mantenuta la velocità minima del ventilatore?
Il dispositivo dispone di un'ulteriore uscita non regolata, attiva quando il motore è abilitato. È definita in questo modo perché è alternativamente ON (230 V) o OFF (0 V).
Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva mentre il motore è in funzione. L'uscita non regolata viene utilizzata per controllare dispositivi esterni, come serrande, relè e spie di funzionamento. Se la tensione di alimentazione viene collegata secondo la configurazione standard e le indicazioni della documentazione pertinente, l'uscita non regolata del controller sarà attiva quando il motore è abilitato. Ciò significa che, quando il ventilatore si arresta, il dispositivo esterno collegato verrà disabilitato: la serranda si chiuderà o la spia di funzionamento si spegnerà. Quando il ventilatore è in funzione, la serranda rimarrà aperta e la spia sarà accesa. La corrente massima è 2 A.
LTYN dispone inoltre di un trimmer interno, contrassegnato con MIN, per regolare la velocità minima del ventilatore. La tensione minima del motore può essere regolata tramite il trimmer per evitare lo stallo del motore a bassa velocità. Può essere impostata nell'intervallo 20–70 % della tensione di alimentazione. Questa regolazione viene effettuata una sola volta, durante l'installazione del dispositivo.
Qual è lo scopo della spia LED integrata?

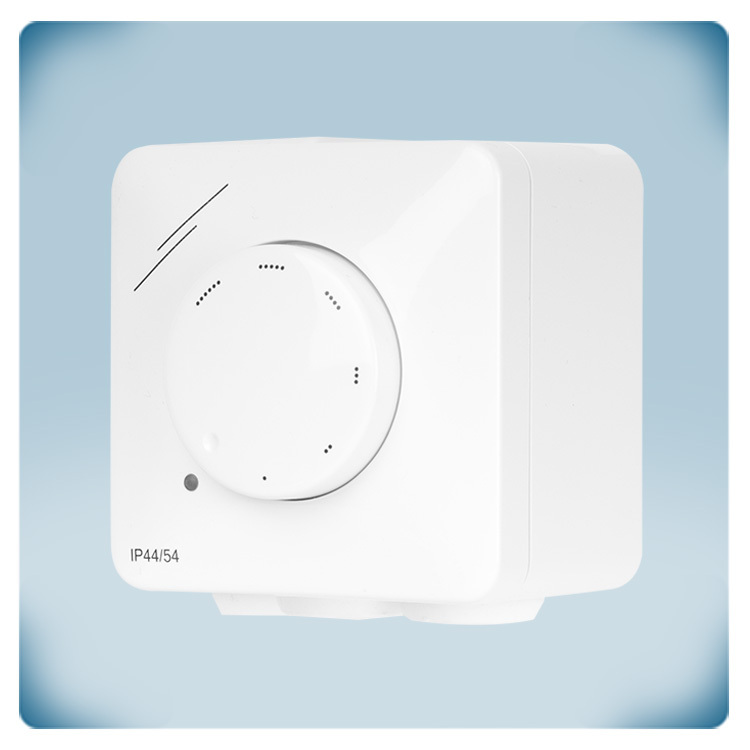

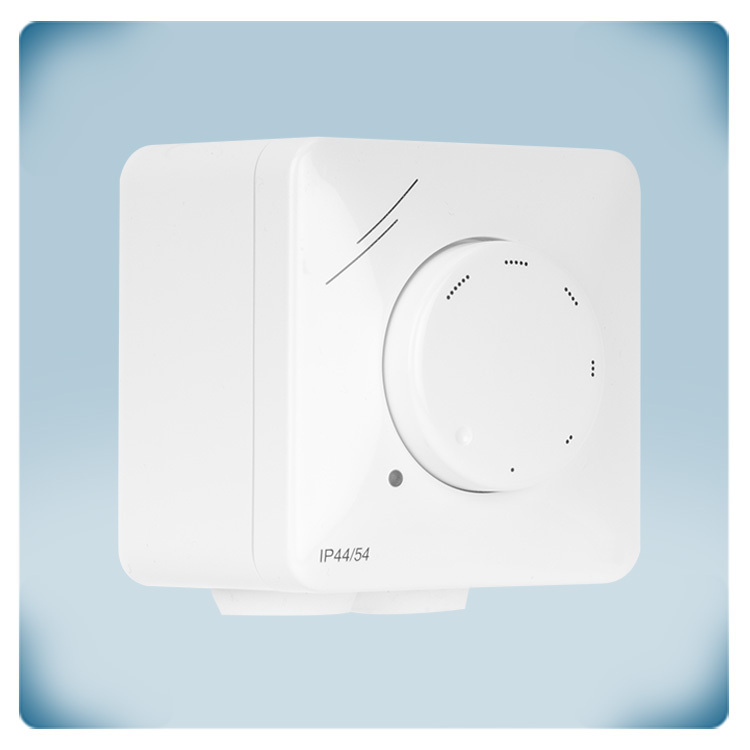

LTYN dispone di una spia LED che indica lo stato di funzionamento. Durante il normale funzionamento del motore, il LED arancione rimane acceso fisso.
In che modo la tecnologia TRIAC ottimizza le prestazioni e l'efficienza del ventilatore?
Questo controller utilizza la tecnologia TRIAC (controllo a taglio di fase) per regolare la tensione del motore e controllare la velocità del ventilatore. Il TRIAC taglia parte della tensione in ingresso per ridurre la tensione complessiva del motore. Grazie a questa tecnologia, il regolatore della velocità del ventilatore funziona senza eccessivi ronzii o vibrazioni acustiche.
A seconda del tipo di motore, quest'ultimo potrebbe produrre un po' più di rumore alle velocità inferiori. È possibile regolare la tensione minima del motore per evitare lo stallo a bassa velocità e ottimizzare la velocità del ventilatore in base alle esigenze del sistema di ventilazione. Una velocità ridotta del ventilatore consuma molta meno energia rispetto al funzionamento alla massima velocità e può essere spesso utilizzata, in genere durante i periodi in cui gli ambienti non sono occupati o presentano livelli di occupazione ridotti.
Quali tipi di motore sono compatibili ed è possibile collegare più motori?
La serie è destinata ai motori AC e il controllo viene effettuato riducendo la tensione del motore. I ventilatori AC funzionano con corrente alternata e convertono l'energia elettrica in potenza meccanica. La tensione del motore viene ridotta tramite il controllo a taglio di fase. La serie è adatta solo a motori a tensione controllabile. È possibile collegare più motori al controller, purché non venga superato il limite di corrente. Se non si è sicuri del tipo di motore, si consiglia vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore.
Quali sono le caratteristiche di progettazione, robustezza e montaggio dell'involucro?

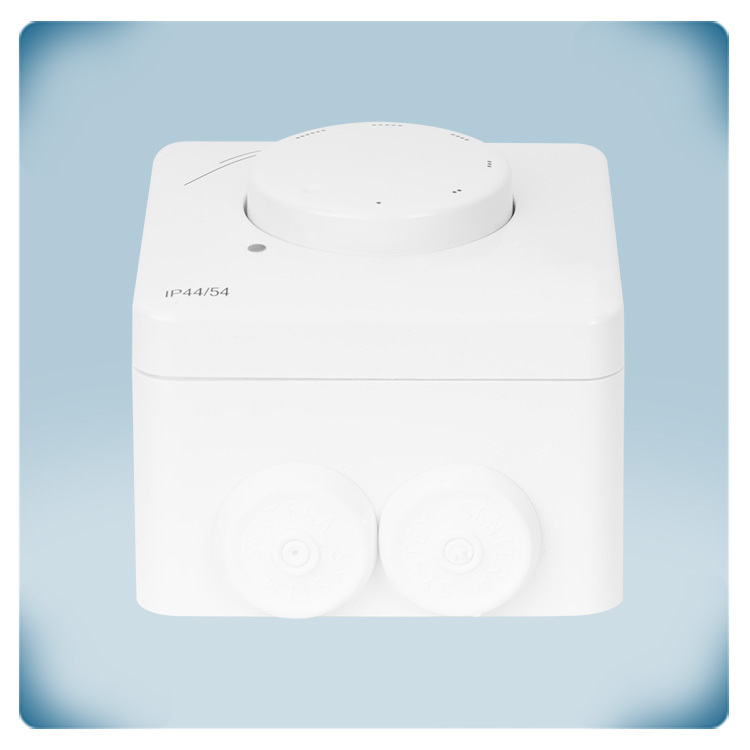

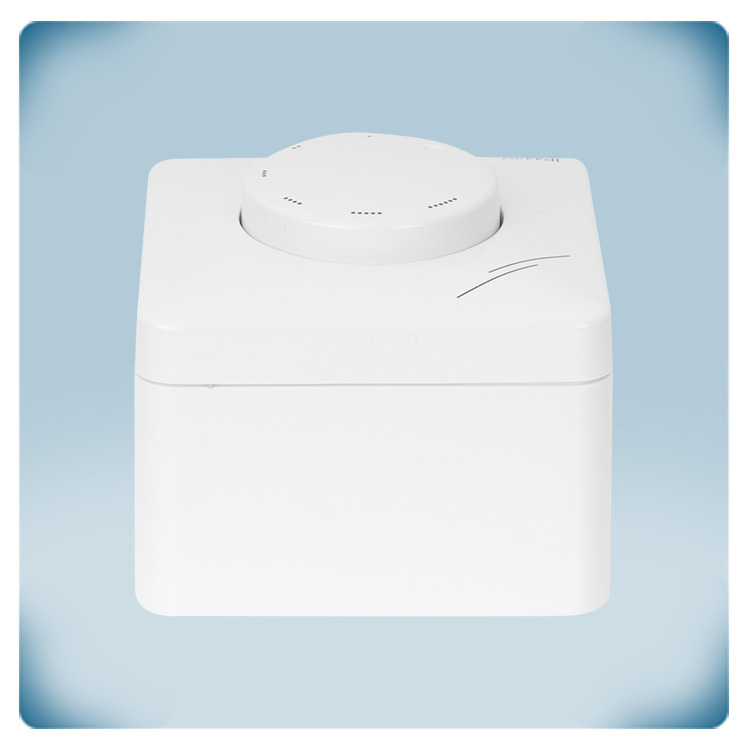

L'involucro di LTYN è realizzato in plastica ASA bianca di alta qualità. Il materiale è resistente ai raggi UV e protegge i componenti elettronici da urti, spruzzi d'acqua e sporco. È adatto al montaggio in superficie e presenta un grado di protezione IP54. È molto facile da pulire utilizzando semplicemente un panno umido.
