Potencjometr | wyjście bezprądowe | Pozycja OFF

Kod artykułu SDP-X10K-NA
GTIN 0.540.100.301.842.2
Numer Introstata 84.14.90.00
Kategoria Potencjometry bez zasilania
Aktualne zapasy 6 szt.
Czas realizacji fabrycznej 3 Tydzień

Opis produktu

Potencjometr 10 KΩ do sterowania wentylatorami EC. Może również sterować regulatorami prędkości wentylatorów AC lub falownikami, które wymagają analogowego sygnału sterującego.

Ten potencjometr ma wartość rezystancji 0-10 kΩ. Może obsługiwać napięcia zasilania w zakresie od 0 do 24 VDC. Wyjście sterujące (0-10 kΩ) można regulować za pomocą pokrętła w pozycji wyłączonej.

Wyjście bezpotencjałowe może być użyte do wygenerowania zdalnego polecenia start-stop.

Nowoczesna obudowa umożliwia montaż natynkowy (IP44) lub montaż natynkowy (IP54).

Dodatkowe specyfikacje i opis


Jak to działa?

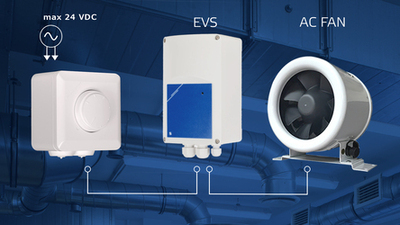

Wartość wyjściową (0 – 10 KΩ) tego potencjometru można regulować za pomocą pokrętła. Wyjście sterujące może bezpośrednio sterować wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC (seria EVS lub MVS) lub falownikami (seria FI-E). Np. potencjometr można zamontować w salonie, a regulator prędkości wentylatora w pobliskim pomieszczeniu technicznym.
 montaż natynkowy
Napięcie wejściowe
Ten potencjometr ma wartość wyjściową 0 - 10 kΩ. Może obsługiwać napięcia zasilania w zakresie od 0 do 24 VDC.
Np. po podłączeniu do tego potencjometru napięcia zasilającego 10 VDC generuje on sygnał sterujący w zakresie 0 - 10 Volt.

Niezrównana prostota instalacji
SDP-X10K-NA oferuje wyjątkową prostotę instalacji dzięki modułowej, bezśrubowej listwie zaciskowej. To nie tylko skraca czas instalacji, ale także zwiększa wygodę użytkownika, eliminując potrzebę skręcania i dokręcania śrub. Bezśrubowa technologia mocowania zapewnia bezpieczne połączenie bez konieczności ciągłej kontroli lub dokręcania poluzowanych przewodów z powodu zakłóceń, wahań temperatury lub zerwania żyły.

Jedna obudowa z dwoma możliwościami montażu
Potencjometr SDP-X10K-NA nadaje się zarówno do montażu natynkowego, jak i podtynkowego, co oznacza, że można go zainstalować na lub w dowolnym rodzaju ściany – ścianie litej, płycie gipsowo-kartonowej, a nawet panelu drewnianym. Otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych stosowanych do montażu podtynkowego. Stopień ochrony wynosi IP44 dla montażu podtynkowego i IP54 dla montażu natynkowego. Ponadto wygląda naprawdę ładnie i pasuje do każdego stylu wnętrza. Czyszczenie jest bardzo proste, wystarczy przetrzeć ją wilgotną szmatką.
Nie ma więc potrzeby wybierania dwóch różnych wersji produktu, ponieważ    SDP-X10K-NA łączy w sobie obydwa! Wszystko czego potrzebujesz to kilka narzędzi i trochę wiedzy ogólnej i poręczności.

montaż potencjometru
Wyjście suchego styku
Ten potencjometr ma wyjście bezprądowe. To wyjście bezpotencjałowe może być używane do sterowania urządzeniem zewnętrznym (np. przepustnicą) lub do włączania lub wyłączania silnika. Gdy pokrętło potencjometru zostanie obrócone całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, styk bezprądowy jest otwarty. Po przekręceniu pokrętła potencjometru zgodnie z ruchem wskazówek zegara styk zamyka się.

Pozycja OFF
Pokrętło znajduje się w pozycji OFF: gdy pokrętło jest obrócone całkowicie w kierunku przeciwnym do ruchu wskazówek zegara, klika w pozycji OFF. W pozycji OFF wyjście bezprądowe jest otwarte, a wartość wyjściowa wynosi 0 KΩ.




Uwagi, recenzje i oceny

22.03.2024
Nuspaudžiami gnybtai puikus sprendimas, montuotojo laiką labai taupantis. Na jo bet su dizainu būtų galima ir labiau pasistengti, nors iš kitos pusės nelabai ką čia ir beprikursi, nebent su stikliniu paviršiumi daryti.
13.11.2023
Senojo MTP modulio analogas, pasikeitęs dizainas kuris didelio įspūdžio nepadaro, bet man labai patiko, kad potenciometras su nuspaudžiamais gnybtais, labai patogu.
07.11.2023
Hebben jaren de MTP-X-10K gekocht, maar deze SDP ziet er frisser uit. Geslaagde facelift :-)
10.10.2023
Dobry następca sprawdzonego od lat potencjometru EC wentylatorów serii MTP-X10K-NA
