Ronde VAV-regelklep met Modbus RTU en analoge ingang | 125 mm
Productbeschrijving

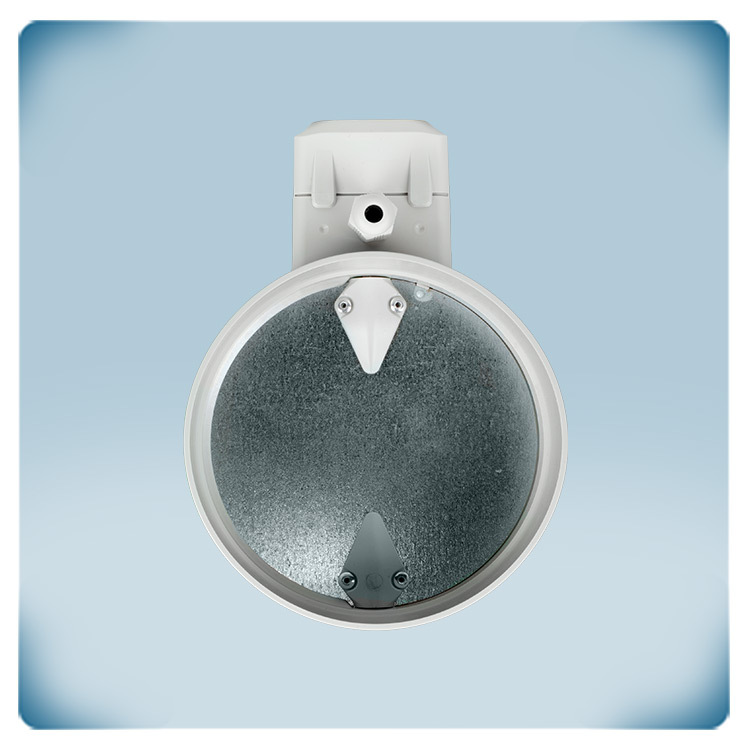

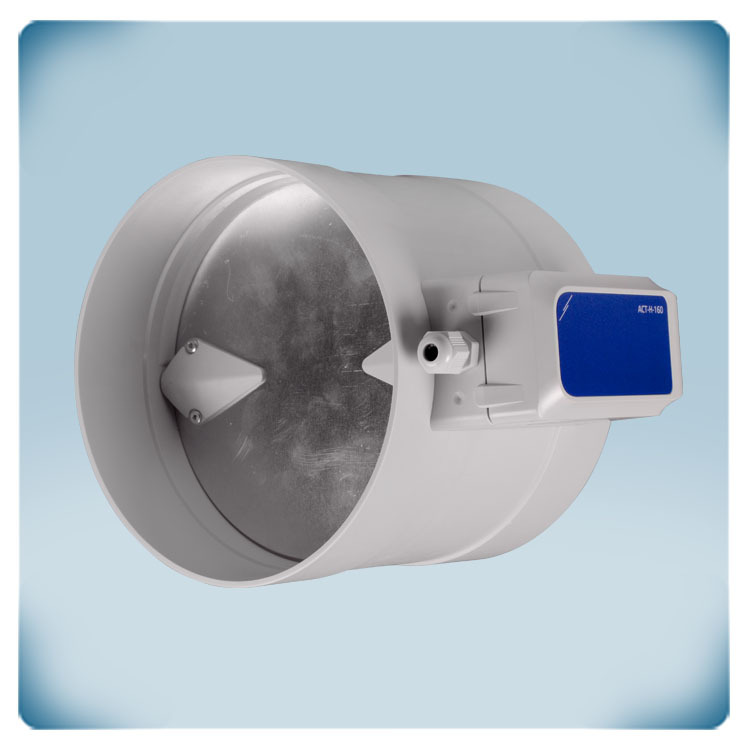

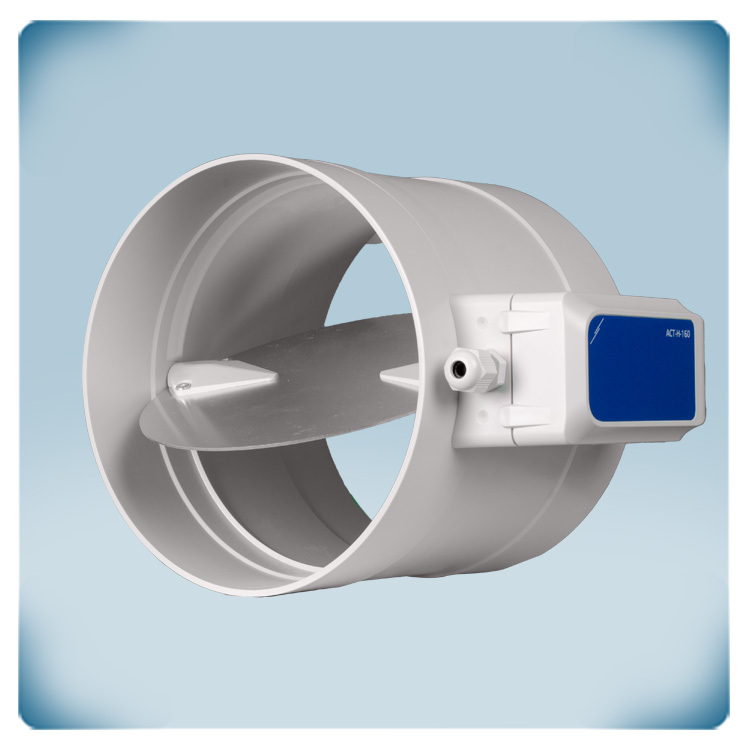

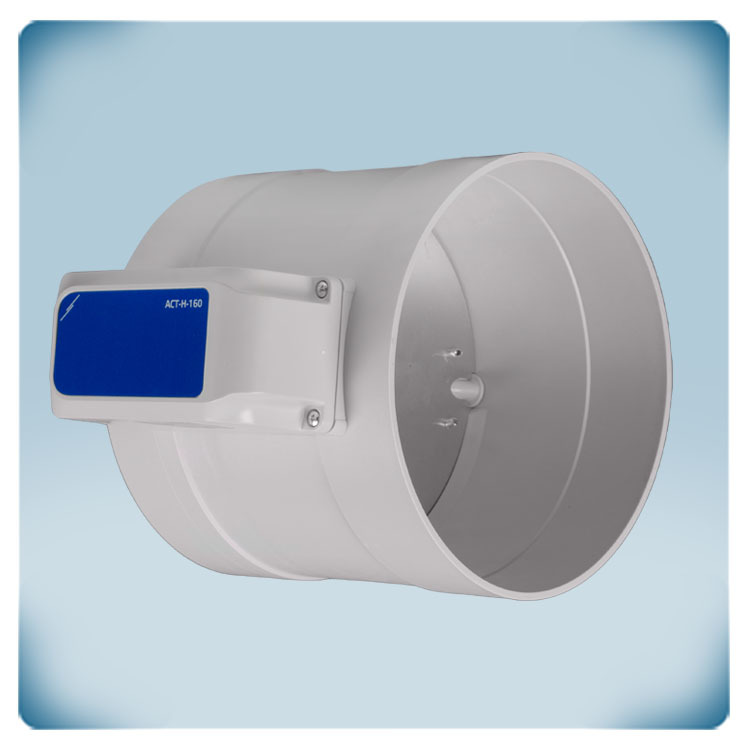

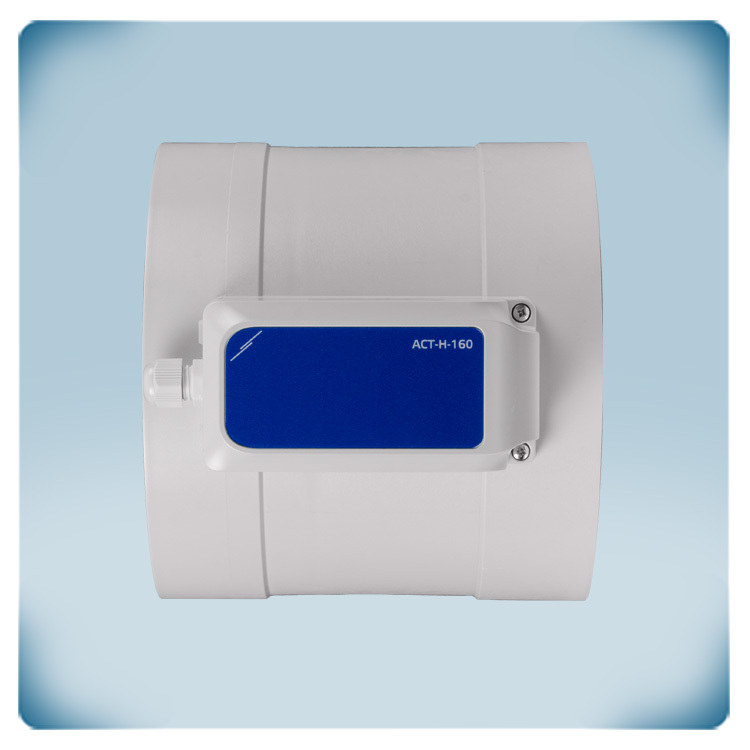

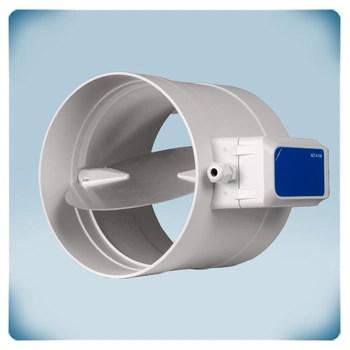

Ronde gemotoriseerde regelklep voor luchtkanalen met een diameter van 160 mm. De klepbladpositie kan worden ingesteld via een 0-10 V-signaal of via Modbus RTU-communicatie. De minimale en maximale positie en tal van andere parameters kunnen eveneens worden aangepast in de Modbusregisters . Het klepblad biedt een klasse D luchtdichtheid (EN1751). Het kan luchtstromen regelen met een snelheid tussen 0 en 10 m/s. De voedingsspanning is 24 VDC, via Power over Modbus (PoM).
Aanvullende specificaties en beschrijvingen
Minimale luchtweerstand
Deze ronde klep kan gebruikt worden in combinatie met standaard ronde kanalen met een diameter van 125 mm. De kanalen passen in de klep, doch om de luchtdichtheid van het systeem te garanderen, moet de overgang tussen kanaal en klep worden afgedicht met aluminiumtape. Doordat de kanalen in de klep schuiven wordt geen extra luchtweerstand veroorzaakt. Dit zorgt uiteraard voor een optimale efficiëntie.
Kortere installatietijd
Eén RJ45-connector is voldoende om deze ronde gemotoriseerde regelklep aan te sluiten! De ingebouwde aandrijving heeft een voedingsspanning van 24 VDC nodig. Modbus RTU-communicatie en 24 VDC-voedingsspanning kunnen via één UTP-kabel worden aangesloten - we noemen dit Power over Modbus of PoM. De positie van de klep kan worden geregeld via Modbus RTU. Om de bedrading te vergemakkelijken, raden we aan om de Sentera 24 VDC-voedingen met RJ45-connector te gebruiken. Deze voedingen bieden bescherming tegen kortsluiting, overbelasting en overspanning. Een voedingsspanning van 24 VDC verhoogt de veiligheid en betrouwbaarheid van uw installatie.
Aansturen via Modbus RTU of 0-10 VDC

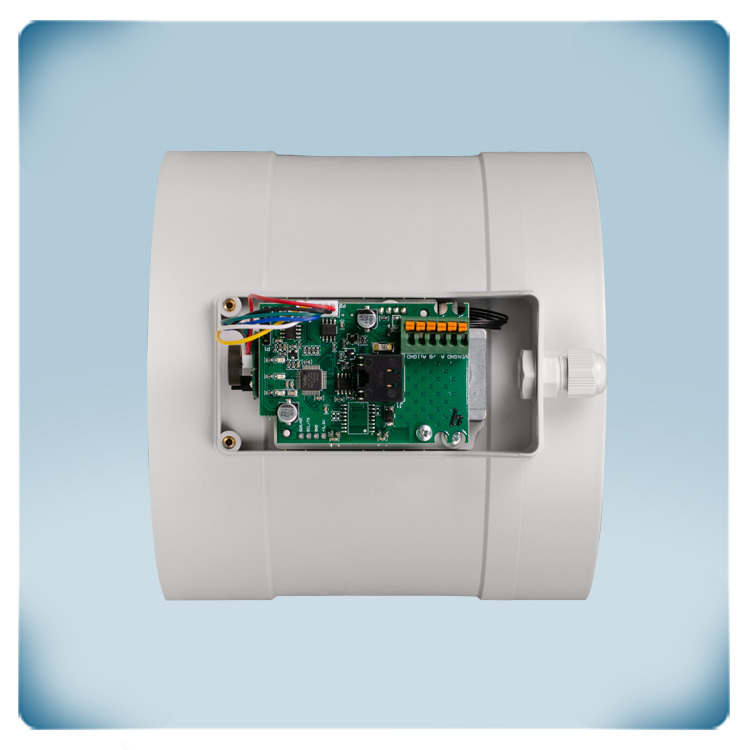

Als Modbus RTU-communicatie niet beschikbaar is, kan de klepbladpositie ook worden geregeld via een 0-10 Volt-signaal (ook 0-20 mA of PWM). In dat geval kan het analoge ingangssignaal via het klemmenblok worden aangesloten, net zoals de 24 Volt voedingsspanning. Zorg ervoor dat de voedingsspanning niet tegelijkertijd via het klemmenblok en via de RJ45-bus wordt aangesloten!
Makkelijk te gebruiken!
Deze gemotoriseerde regelklep vereist geen configuratie. Eenmaal geïnstalleerd, is ze klaar voor gebruik. De standaardinstellingen zijn geschikt voor de meeste toepassingen. Maar indien gewenst kunnen de instellingen worden aangepast via Modbus RTU-communicatie. Via de parameterinstellingen kan bijvoorbeeld de minimale en maximale klepstand worden aangepast. De Modbus-registerkaart geeft een compleet overzicht van alle instellingen.
Kunststof behuizing
De klepbehuizing is gemaakt van hoogwaardig r-ABS-kunststof. Dit materiaal is uitzonderlijk hittebestendig, zeer robuust en biedt een goede bescherming tegen schokken.
Ideaal voor een VAV-regeling
In combinatie met de Sentera sensoren worden deze ACT-H kleppen in de juiste stand gebracht om de kamer te voorzien van de gewenste luchtverversing. In het hoofdkanaal waar alle ander kanalen samenkomen bepaalt een Sentera verschildrukregelaar dan de snelheid van de ventilator of luchtgroep. Op die manier krijgt elke ruimte precies wat ze nodig heeft en dit op de meest energievriendelijke manier.
Beheer op afstand
Net zoals alle andere Sentera producten die voorzien zijn van Modbus-RTU en individueel serienummer kan de ACT-H ronde gemotoriseerde regelklep worden toegevoegd aan uw SenteraWeb installatie wat beheer via de Cloud mogelijk maakt.
