Registre motorisé circulaire | 160 mm
Description du produit

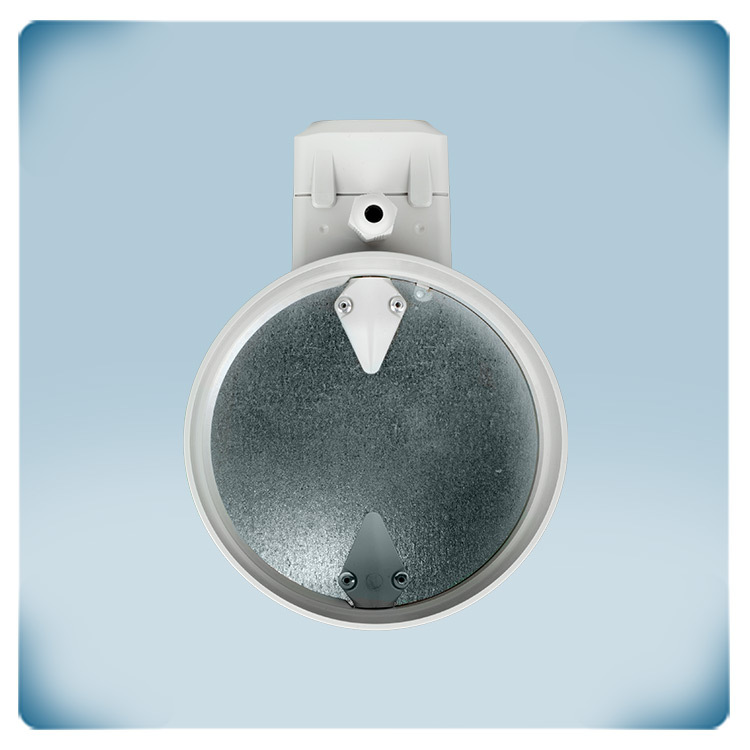

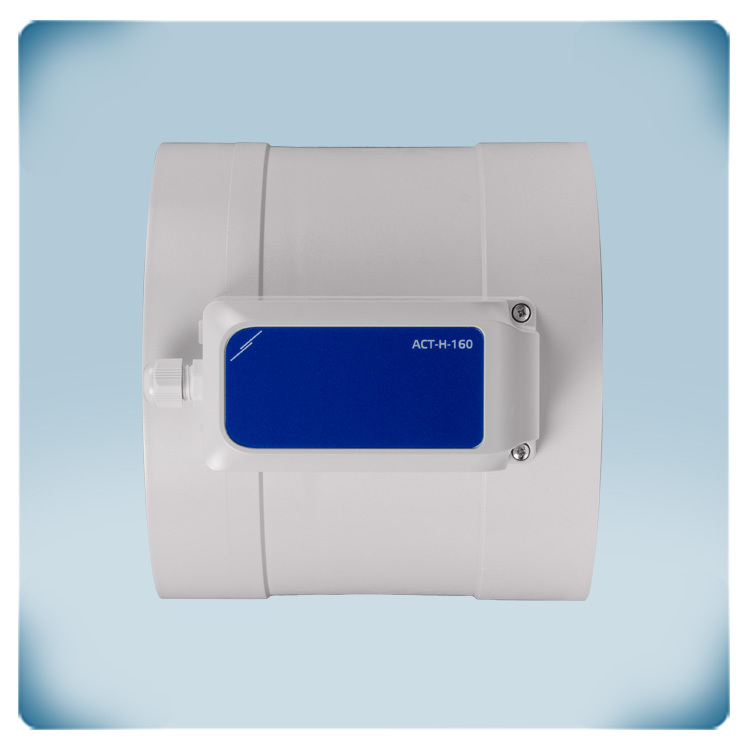

Registre circulaire avec actionneur intégré pour conduits de 160 mm de diamètre. La position du clapet peut être réglée via un signal 0-10 V ou via la communication Modbus RTU. La position minimale et maximale peut être ajustée via la communication Modbus RTU. Le clapet offre une étanchéité à l'air de classe D (EN1751). L'étanchéité à l'air du coffret est de classe D selon EN1751. Il peut contrôler des débits d'air avec une vitesse comprise entre 0 et 10 m/s. La tension d'alimentation est de 24 VCC, PoM.
Spécifications et descriptions supplémentaires
Résistance à l'air minimale
Ce registre circulaire peut être utilisé en combinaison avec des conduits circulaires standard d'un diamètre de 160 mm. Les conduits circulaires peuvent être insérés à l'intérieur du registre. Pour garantir l'étanchéité à l'air du système, la transition entre le conduit et le registre doit être scellée avec du ruban d'aluminium. Le registre ne provoque pas de résistance d'air supplémentaire car les conduits peuvent être glissés dans le registre. Cela rend l'ensemble du système très efficace.
Temps d'installation réduit
Un seul connecteur RJ45 suffit pour connecter ce registre motorisé! L'actionneur intégré nécessite une tension d'alimentation de 24 VCC. La communication Modbus RTU et la tension d'alimentation 24 VDC peuvent être connectées via un câble UTP - nous l'appelons Power over Modbus ou PoM. La position du clapet peut être contrôlée via la communication Modbus RTU. Pour faciliter le câblage, nous vous recommandons d'utiliser les alimentations Sentera 24 VCC avec connecteur RJ45. Ces alimentations offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VCC augmente la sécurité et la fiabilité de votre installation.
Si la communication Modbus RTU n'est pas disponible, la position du clapet peut être contrôlée via un signal 0-10 volts. Dans ce cas, le signal d'entrée analogique peut être connecté via le bornier. La tension d'alimentation 24 volts peut également être connectée via ce bornier. Veillez à ne pas raccorder la tension d'alimentation via le bornier et via la prise RJ45 simultanément!
Facile à utiliser!
Ce registre motorisé ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les paramètres par défaut feront l'affaire pour la plupart des applications. Si nécessaire, les paramètres peuvent être ajustés via la communication Modbus RTU. Par exemple, la position minimale et maximale des lamelles du clapet peut être réglée via les réglages des paramètres. La carte des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Boîtier en plastique
Le boîtier du registre est en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très résistant et offre une bonne protection contre les impacts.
