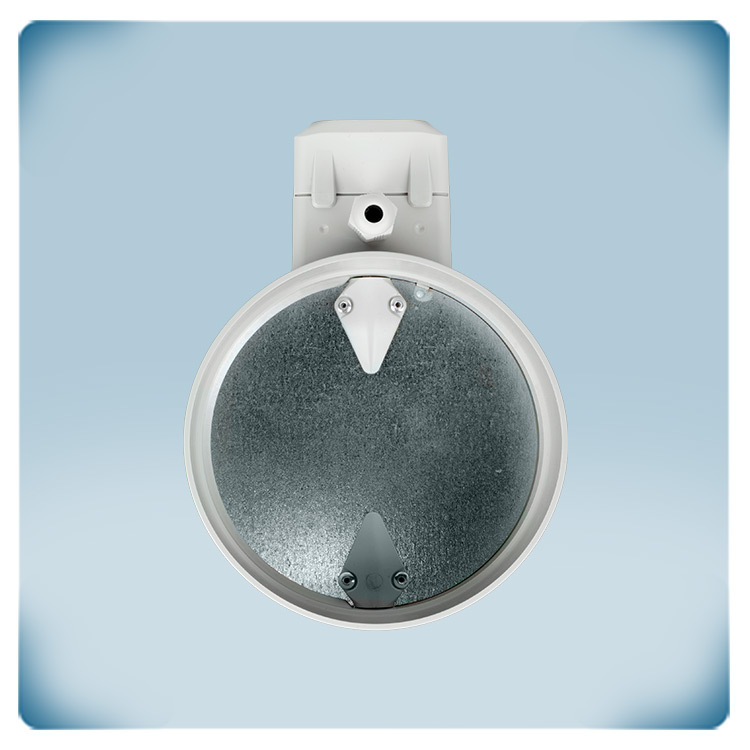

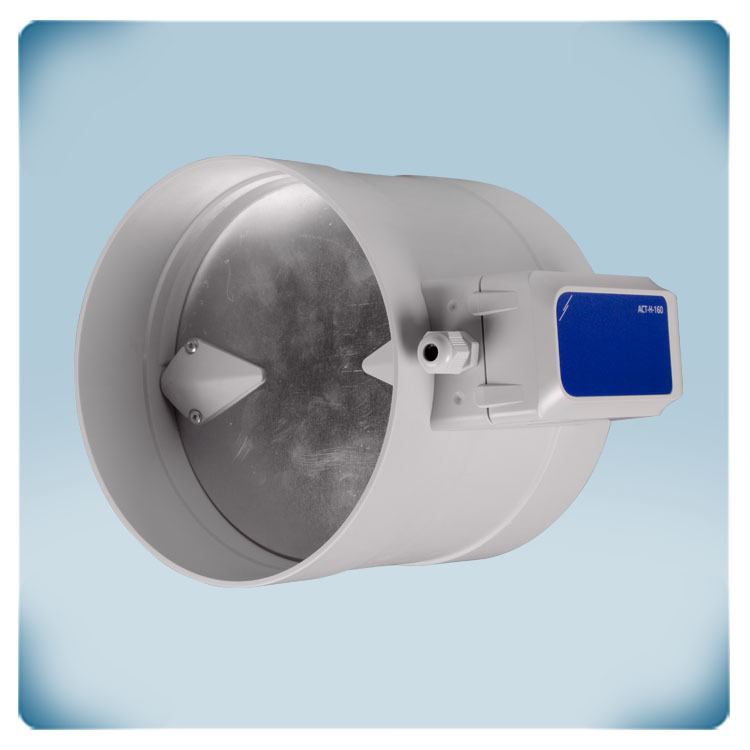

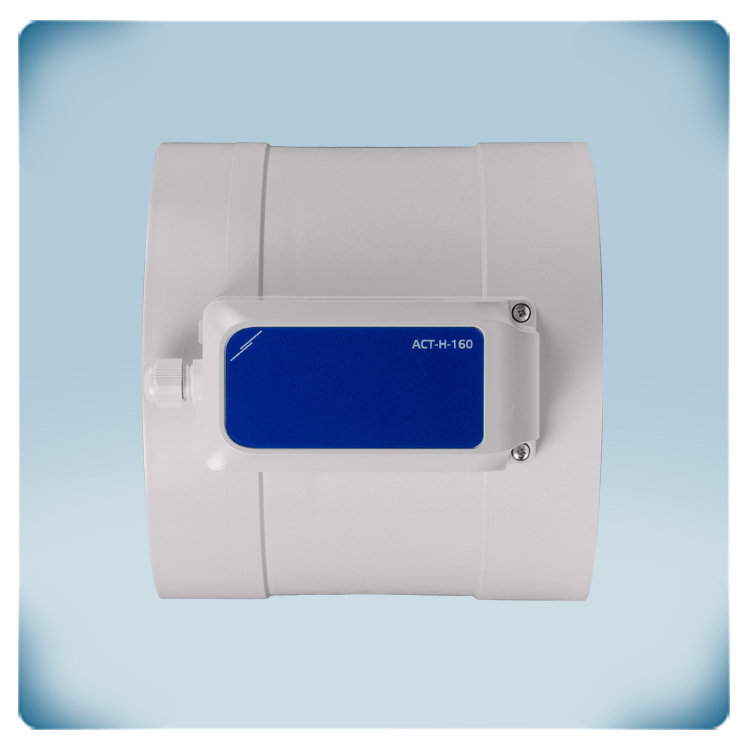

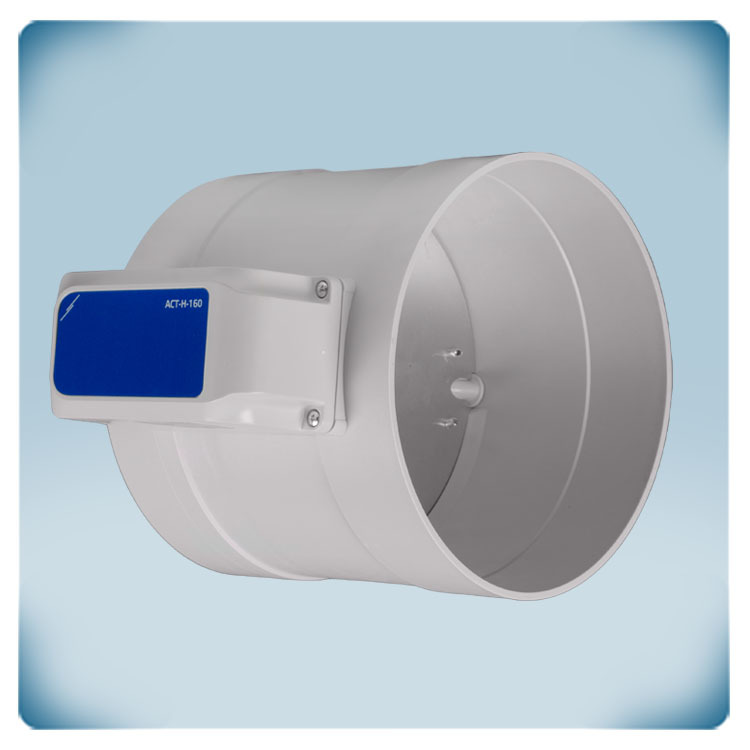

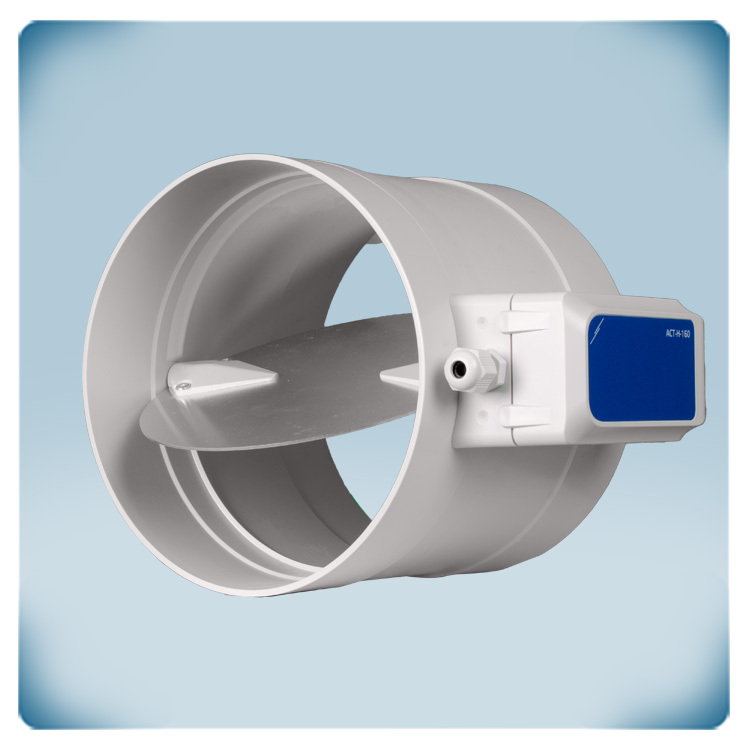

Okrągła przepustnica powietrza z napędem | 160mm

Kod artykułu ACT-H-160
GTIN 14 5401003018514
Numer Introstata 84.81.80.85

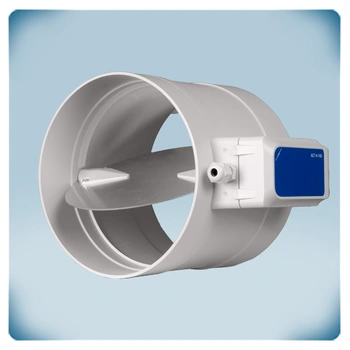

Kategoria Okrągłe przepustnice z siłownikiem
Aktualne zapasy 2 szt.
Czas realizacji fabrycznej 5 Tydzień

Opis produktu

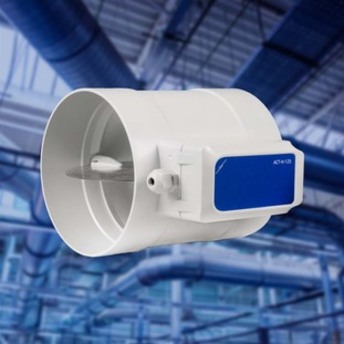

Przepustnica z napędem silnikowym to urządzenie stosowane w systemach ogrzewania, wentylacji i klimatyzacji (HVAC) do regulacji przepływu powietrza w kanałach. Przepustnice odgrywają kluczową rolę w regulacji przepływu powietrza do różnych części budynku, zapewniając odpowiednią kontrolę temperatury i efektywność energetyczną.

Przepustnica ta została specjalnie zaprojektowana do montażu w kanałach o średnicy 160 mm, a jej napięcie zasilania wynosi 24 VDC, PoM. Położenie przepustnicy można ustawić za pomocą sygnału 0-10 V lub poprzez komunikację Modbus RTU. Do zmiany położenia minimalnego i maksymalnego można wykorzystać komunikację Modbus RTU.

Aby zapobiec wyciekowi powietrza należy zadbać o szczelność obudowy i przegrody przepustnicy. Wyciek może zmniejszyć wydajność sterownika, zwiększyć poziom hałasu, a także może prowadzić do przeciągów i dyskomfortu dla mieszkańców. W tym celu przegroda przepustnicy zapewnia 4. klasę szczelności oraz szczelność obudowy, która zgodnie z EN1751 jest klasyfikowana w klasie D.

Ta okrągła przepustnica ma możliwość regulacji przepływów powietrza z prędkością od 0 do 10 m/s. W klapie zamontowany jest silnik elektryczny umożliwiający zautomatyzowane sterowanie. Przepustnice te, zwykle stosowane w systemach HVAC, kontrolują przepływ powietrza zarówno do celów ogrzewania, jak i chłodzenia.

Dodatkowe specyfikacje i opis

Jak ten przepust okrągły pomaga zwiększyć wydajność systemu kanałów?
Ten przepust okrągły może być stosowany w połączeniu ze standardowymi kanałami okrągłymi o średnicy 160 mm. Kanały można wsunąć bezpośrednio do wnętrza przepustu. Aby zapewnić szczelność systemu, połączenie pomiędzy kanałem a przepustem należy uszczelnić taśmą aluminiową.
Dzięki temu, że kanały są wsuwane do środka przepustu, nie powstaje dodatkowy opór przepływu powietrza. Zwiększa to wydajność całego systemu kanałów i minimalizuje straty energii.

Jak podłączyć?
Do podłączenia tego przepustu z napędem wystarczy jedno złącze RJ45!
przepustnicaWbudowany siłownik wymaga zasilania 24 V DC. Zarówno komunikację Modbus RTU, jak i zasilanie 24 V DC można przesłać jednym kablem UTP — nazywamy to Power over Modbus (PoM).Pozycją przepustnicy można sterować za pomocą komunikacji Modbus RTU.Dla uproszczenia instalacji zalecamy stosowanie zasilaczy Sentera 24 V DC z gniazdem RJ45. Zasilacze te oferują ochronę przed zwarciem, przeciążeniem i przepięciem.Zasilanie napięciem 24 V DC zwiększa bezpieczeństwo i niezawodność całej instalacji.


Jak sterować przepustnicą?

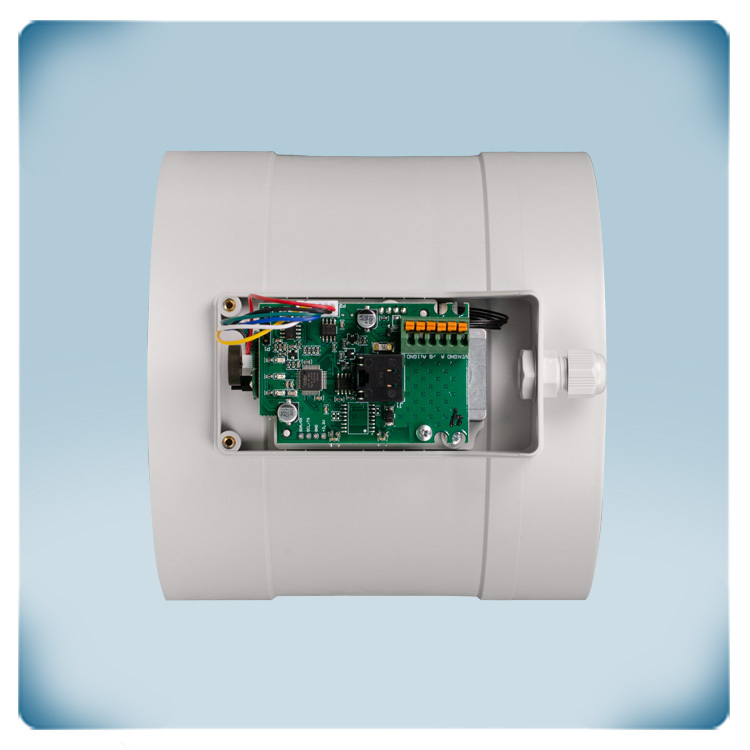

Pozycją przepustnicy można sterować za pomocą sygnału 0–10 V lub przez komunikację Modbus RTU.Oznacza to, że ten przepust z napędem może współpracować ze wszystkimi czujnikami HVAC marki Sentera, które posiadają wyjście 0–10 V.Sygnał 0–10 V można podłączyć przez blok zaciskowy. Zasilanie 24 V dla napędu również można doprowadzić przez ten blok zaciskowy lub przez gniazdo RJ45.
Uwaga: Nie należy podłączać zasilania jednocześnie przez blok zaciskowy i przez złącze RJ45!

Dlaczego to rozwiązanie jest proste w użyciu?
Ten przepust z napędem nie wymaga żadnej konfiguracji. Po zainstalowaniu jest od razu gotowy do pracy.Domyślne ustawienia sprawdzą się w większości zastosowań.W razie potrzeby parametry można zmienić za pomocą komunikacji Modbus RTU — na przykład ustawić minimalne i maksymalne pozycje przepustnicy.Mapa rejestrów Modbus zawiera pełen przegląd wszystkich ustawień, które można dostosować.

Co sprawia, że obudowa jest niezawodna?
Obudowa przepustu została wykonana z wysokiej jakości tworzywa r-ABS.Materiał ten cechuje się wyjątkową odpornością na wysoką temperaturę, dużą wytrzymałością mechaniczną oraz bardzo dobrą odpornością na uderzenia.
