Заслінка з приводом | 160 мм
Опис продукту
Заслінка з електроприводом - це пристрій, що використовується в системах опалення, вентиляції та кондиціонування повітря (HVAC) для регулювання повітряного потоку всередині повітропроводів. Заслінки відіграють найважливішу роль у регулюванні повітряного потоку в різних частинах будівлі, забезпечуючи належний температурний контроль та енергоефективність.
Цю заслінку спеціально розроблено для встановлення в повітропроводи діаметром 160 мм, а напруга живлення становить 24 VDC, PoM. Положення заслінки клапана може бути задано за допомогою сигналу 0-10 В або за протоколом Modbus RTU. Зв'язок Modbus RTU може використовуватися для зміни мінімального і максимального положення.
Для запобігання витоку повітря необхідно забезпечити герметичність корпусу і заслінки. Витоки можуть знизити ефективність роботи контролера, підвищити рівень шуму, а також призвести до протягів і дискомфорту для мешканців. Для цього заслінка клапана забезпечує герметичність класу 4 і герметичність шафи, яка класифікується як клас D за стандартом EN1751.
Цей круглий демпфер здатний регулювати повітряні потоки зі швидкістю від 0 до 10 м/с. У заслінці встановлено електродвигун, що дає змогу здійснювати автоматичне керування. Зазвичай ці заслінки використовуються в системах опалення, вентиляції та кондиціонування, регулюючи повітряний потік як для обігріву, так і для охолодження.
Додаткові характеристики та опис
Як працює заслінка?
Заслінку з приводом можна використовувати в поєднанні зі стандартними круглими повітроводами діаметром 160мм. Круглі повітроводи можна вставити всередину заслінки. Щоб гарантувати герметичність системи, перехід між повітроводом і заслінкою повинен бути заклеєний алюмінієвою стрічкою. Заслінка не викликає додаткового опору повітря, бо повітроводи можуть вставлятися в заслінку. Це робить всю систему дуже ефективною.
Заслінку з приводом можна використовувати в поєднанні зі стандартними круглими повітроводами діаметром 160мм. Круглі повітроводи можна вставити всередину заслінки. Щоб гарантувати герметичність системи, перехід між повітроводом і заслінкою повинен бути заклеєний алюмінієвою стрічкою. Заслінка не викликає додаткового опору повітря, бо повітроводи можуть вставлятися в заслінку. Це робить всю систему дуже ефективною.
Як правильно встановити та підключити заслінку?
Для підключення цієї моторизованої заслінки достатньо одного роз'єму RJ45! Вбудований привід потребує напруги живлення 24 VDC. Зв'язок Modbus RTU і напругу живлення 24 VDC можна підключити за допомогою одного кабелю UTP - Power over Modbus або PoM. Положенням демпфера можна керувати за допомогою зв'язку Modbus RTU. Для полегшення підключення ми рекомендуємо використовувати блоки живлення Sentera 24 VDC з роз'ємом RJ45. Ці блоки живлення забезпечують захист від короткого замикання, перевантаження та перенапруги. Напруга живлення 24 VDC підвищує безпеку та надійність вашої установки.

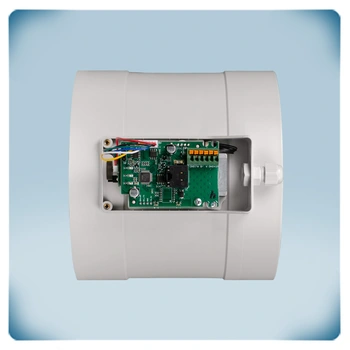

Якщо зв'язок Modbus RTU недоступний, положення заслінки можна контролювати за допомогою сигналу 0-10 В (також 0-20 мА або ШІМ). У цьому випадку аналоговий вхідний сигнал можна підключити через клемну колодку. Напруга живлення 24 В також може бути підключена через цю клемну колодку. Переконайтеся, що напруга живлення не підключається одночасно через клемну колодку та через роз'єм RJ45!
Як налаштовується?
Заслінка з приводом не вимагає налаштувань. Після встановлення вона готова до використання. Налаштування за замовчуванням підходять для більшості додатків. При необхідності, налаштування можна змінити за допомогою Modbus RTU. Наприклад, мінімальне і максимальне положення заслінки можна відрегулювати за допомогою налаштувань параметрів. Карта регістрів Modbus забезпечує повний огляд всіх регульованих налаштувань. Аналоговий / модулюючий вхід можна використовувати для регулювання положення заслінки в автономному режимі.
Заслінка з приводом не вимагає налаштувань. Після встановлення вона готова до використання. Налаштування за замовчуванням підходять для більшості додатків. При необхідності, налаштування можна змінити за допомогою Modbus RTU. Наприклад, мінімальне і максимальне положення заслінки можна відрегулювати за допомогою налаштувань параметрів. Карта регістрів Modbus забезпечує повний огляд всіх регульованих налаштувань. Аналоговий / модулюючий вхід можна використовувати для регулювання положення заслінки в автономному режимі.
Пластиковий корпус
Корпус виконаний з високоякісного r-ABS пластику. Цей матеріал виключно термостійкий, дуже міцний і забезпечує хороший захист від ударів.
Корпус виконаний з високоякісного r-ABS пластику. Цей матеріал виключно термостійкий, дуже міцний і забезпечує хороший захист від ударів.
Як дистанційно керувати заслвнкою?
Як і всі інші вироби Sentera, оснащені Modbus-RTU та індивідуальним серійним номером, круглий електроприводний клапан ACT-H можна додати до системи SenteraWeb, що дозволяє керувати ним через хмарний сервіс з будь-якого місця через ваш браузер.
Як і всі інші вироби Sentera, оснащені Modbus-RTU та індивідуальним серійним номером, круглий електроприводний клапан ACT-H можна додати до системи SenteraWeb, що дозволяє керувати ним через хмарний сервіс з будь-якого місця через ваш браузер.
