Product fiche
Potentiometer | 0–12 VDC | UIT-stand | Droogcontact
Productbeschrijving
Deze potentiometer van 10 kΩ kan EC-ventilatoren rechtstreeks aansturen. Voor de regeling van AC-motoren kan hij worden aangesloten op een elektronische snelheidsregelaar (EVS, MVS) of een frequentieregelaar (FI-E). De potentiometer heeft een instelbare weerstandswaarde van 0–10 kΩ. Het toestel vereist geen specifieke voedingsspanning, maar het ingangssignaal moet tussen 0 en 12 VDC liggen. De meeste EC-ventilatoren, elektronische snelheidsregelaars en frequentieregelaars leveren een uitgangssignaal met de vereiste spanning.
Afhankelijk van de stand van de draaiknop varieert de terugkoppelspanning, waardoor de ventilatorsnelheid wordt geregeld. Het potentiaalvrije contact kan worden gebruikt om de ventilator of andere apparatuur vanop afstand AAN/UIT te schakelen.
De behuizing is spatwaterdicht en is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Wat is de functie van een HVAC-potentiometer?
Het uitgangssignaal van de potentiometer (0–10 kΩ) neemt toe of af naargelang de stand van de draaiknop. Dit stuursignaal kan worden gebruikt om EC-ventilatoren of klepaandrijvingen rechtstreeks aan te sturen, of voor de bediening van AC-ventilatorsnelheidsregelaars (zoals de EVS- of MVS-reeks) of frequentieregelaars (FI-E-reeks) vanop afstand. De potentiometer kan bijvoorbeeld in een kantoorruimte worden geïnstalleerd, terwijl de ventilatorsnelheidsregelaar zich in een technische ruimte of elektrische kast bevindt. Deze potentiometer is bedoeld voor de aansturing vanop afstand van toestellen met een analoge ingang. Het analoge stuursignaal heeft een maximale spanning van 12 VDC bij 1 mA. Met de draaiknop kan de gewenste uitgangsspanning traploos worden ingesteld van 0 V tot de voedingsspanning V. De potentiometer is geschikt voor ingangsspanningen van 0–12 VDC en heeft een uitgangsweerstand van 0–10 kΩ.
Wat is de functie van de droogcontactuitgang?
Een droogcontact wordt gebruikt om een extern apparaat aan te sturen en verschillende systemen met elkaar te verbinden. De term "droogcontact" benadrukt dat de uitgang zelf geen elektrische spanning of stroom levert (potentiaalvrij). Dankzij de eenvoudige werking en brede compatibiliteit is dit type contact geschikt voor uiteenlopende toepassingen, waaronder industriële automatisering, gebouwbeheersystemen en beveiligingssystemen.
Het potentiaalvrije contact van de MTPNX10K-NA dient om een extern toestel, zoals een klep, aan te sturen of een motor in en uit te schakelen. Wanneer de draaiknop volledig tegen de klok in wordt gedraaid, opent het contact. Zodra de knop met de klok mee wordt gedraaid, sluit het contact en wordt de aangesloten apparatuur aangestuurd.
Wat is de functie van de UIT-stand?

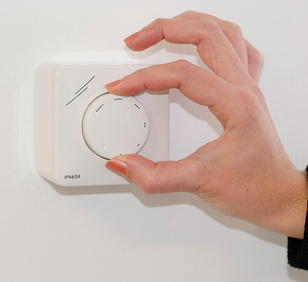

De draaiknop heeft een UIT-stand. Wanneer de knop volledig tegen de klok in wordt gedraaid, klikt deze in de UIT-stand. In deze stand is het potentiaalvrije contact open en bedraagt de uitgangsweerstand 0 kΩ. Hierdoor bedraagt de uitgangsspanning in deze stand 0 V.
Hoe wordt deze potentiometer geïnstalleerd?
Enkel basisgereedschappen en algemene technische kennis volstaan voor de installatie van de potentiometer. Het schroefklemmenblok maakt het aansluiten van de bedrading eenvoudig. De schroefklemmen zorgen voor stevige en betrouwbare aansluitingen zonder dat solderen nodig is. Ze zijn geschikt voor verschillende soorten bedrading en vergemakkelijken onderhoud en herstellingen. Wanneer een aansluiting moet worden aangepast of vervangen, kan dit ter plaatse gebeuren zonder gespecialiseerd gereedschap of speciale apparatuur.
De behuizing is bedoeld voor wandmontage. Het ontwerp maakt zowel inbouw- als opbouwmontage mogelijk. Het toestel kan daardoor op of in verschillende soorten wanden en panelen worden gemonteerd, zoals massieve muren, gipskartonwanden en houten panelen. Bovendien past het ontwerp bij uiteenlopende interieurstijlen. De behuizing is ontworpen voor een naadloze integratie in standaard Europese inbouwdozen. De beschermingsgraad bedraagt IP44 bij inbouwmontage en IP54 bij opbouwmontage. Hierdoor wordt de elektronica bij gebruik binnenshuis goed beschermd tegen het binnendringen van stof, vuil en water. De behuizing kan eenvoudig worden gereinigd met een vochtige doek.
