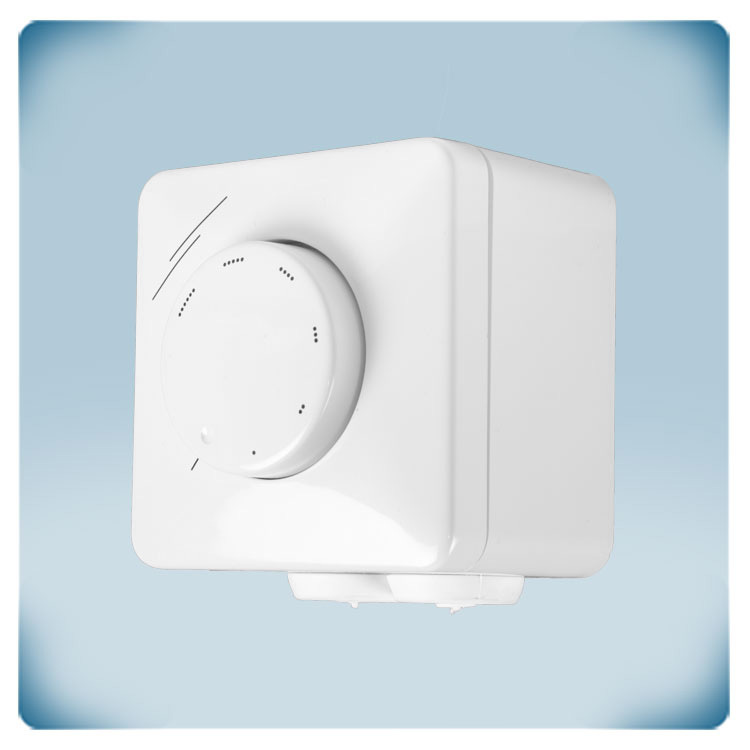

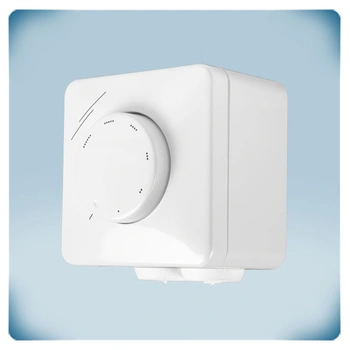

.webp "10-kΩ-Potentiometer")

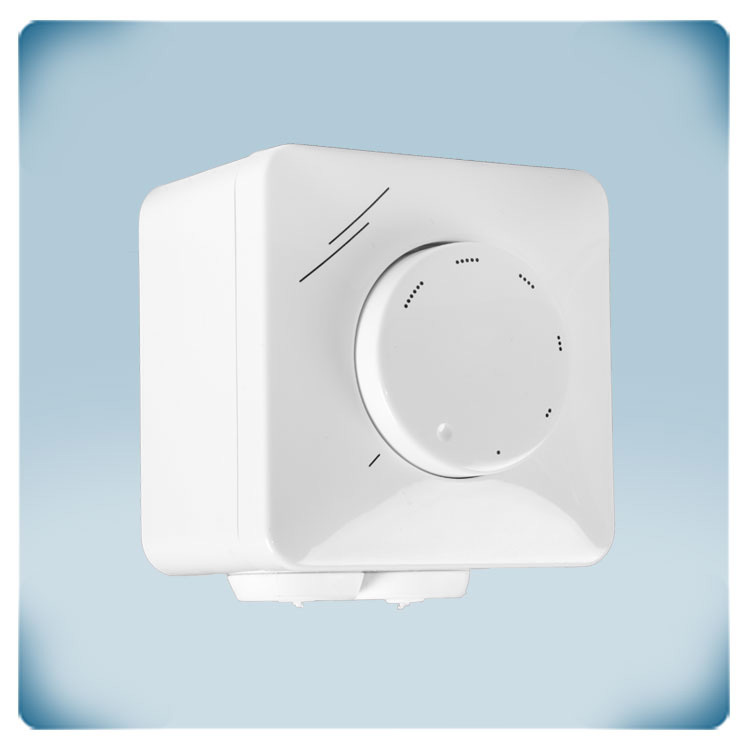

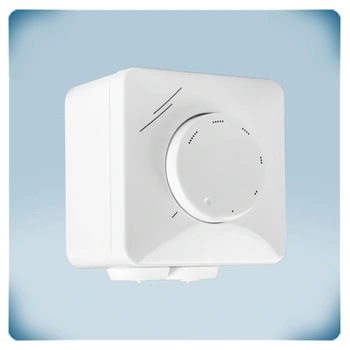

.webp "Potentiometer für EC-Ventilator")

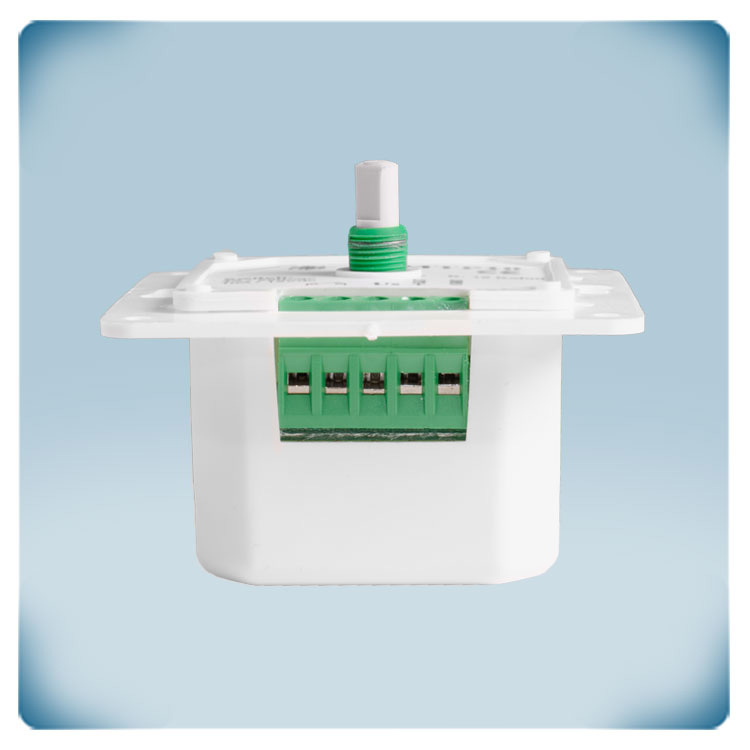

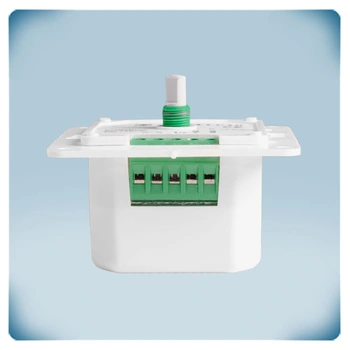

.webp "10-kΩ-Potentiometer für EC-Motor")
Datenblatt
10-kΩ-Potentiometer | potentialfreier Kontakt | OFF-Position
Produktbeschreibung
Dieses 10-kΩ-Potentiometer ermöglicht die direkte Steuerung von EC-Ventilatoren. Zur Drehzahlregelung von AC-Motoren kann es an einen elektronischen Ventilatordrehzahlregler (EVS, MVS) oder einen Frequenzumrichter (FI-E) angeschlossen werden. Der Widerstand des Potentiometers ist von 0–10 kΩ einstellbar.
Das Gerät benötigt keine eigene Versorgungsspannung. Das Eingangssignal muss jedoch zwischen 0 und 12 VDC liegen. Die meisten EC-Ventilatoren, elektronischen Drehzahlregler und Frequenzumrichter verfügen über einen Ausgang mit der erforderlichen Spannung. Abhängig von der Position des Drehknopfs variiert die Rückmeldespannung und regelt dadurch die Ventilatordrehzahl. Der potentialfreie Kontakt kann verwendet werden, um einen Fernstart/-stopp des Ventilators oder anderer Geräte zu ermöglichen.
Das spritzwassergeschützte Gehäuse eignet sich sowohl für die Unterputzmontage (IP44) als auch für die Aufputzmontage (IP54).
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert es?
Der Ausgangswiderstand (0 – 10 KΩ) dieses Potentiometers wird über den Drehknopf eingestellt. Das Steuersignal kann EC-Ventilatoren oder Stellmotoren direkt ansteuern. Es kann auch AC-Lüfter-Drehzahlregler (wie Sentera’s EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Dieses Potentiometer kann räumlich getrennt vom zu steuernden Gerät installiert werden – sei es ein Drehzahlregler oder ein EC-Ventilator – während sich das gesteuerte Gerät in einem Technikraum oder Schaltschrank befinden kann.
Der Ausgangswiderstand (0 – 10 KΩ) dieses Potentiometers wird über den Drehknopf eingestellt. Das Steuersignal kann EC-Ventilatoren oder Stellmotoren direkt ansteuern. Es kann auch AC-Lüfter-Drehzahlregler (wie Sentera’s EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Dieses Potentiometer kann räumlich getrennt vom zu steuernden Gerät installiert werden – sei es ein Drehzahlregler oder ein EC-Ventilator – während sich das gesteuerte Gerät in einem Technikraum oder Schaltschrank befinden kann.
Dies ist ein Potentiometer zur Fernsteuerung von Geräten mit einem analogen Eingang. Das analoge Steuersignal hat eine maximale Spannung von 12 VDC / 1 mA. Die gewünschte Ausgangsspannung wird stufenlos von 0 bis zur Versorgungsspannung V mit dem Drehknopf eingestellt. Dieses Potentiometer kann Eingangsspannungen im Bereich von 0 bis 12 VDC verarbeiten. Es hat einen Ausgangswiderstand von 0 - 10 kΩ.
Was macht der potentialfreie Schaltausgang des MTPNX10K-NA?
Ein potentialfreier Schaltausgang ist eine weit verbreitete Methode zur Steuerung externer Geräte und zur Schnittstellenbildung mit verschiedenen Systemen. Der Begriff „potentialfrei“ betont das Fehlen einer elektrischen Strom- oder Spannungsquelle am Ausgang. Seine Einfachheit und Kompatibilität machen ihn zu einer praktischen Wahl in vielen Anwendungen, einschließlich Industrieautomation, Gebäudemanagementsystemen, Sicherheitssystemen und mehr. Der potentialfreie Schaltausgang des MTPNX10K-NA dient dazu, ein externes Gerät, wie beispielsweise eine Klappe, zu steuern oder die Aktivierung und Deaktivierung eines Motors zu ermöglichen. Wenn der Potentiometer-Drehknopf vollständig gegen den Uhrzeigersinn gedreht wird, ist der potentialfreie Kontakt offen, beim Drehen im Uhrzeigersinn schließt der Kontakt und regelt damit die zugehörige Ausrüstung.
Ein potentialfreier Schaltausgang ist eine weit verbreitete Methode zur Steuerung externer Geräte und zur Schnittstellenbildung mit verschiedenen Systemen. Der Begriff „potentialfrei“ betont das Fehlen einer elektrischen Strom- oder Spannungsquelle am Ausgang. Seine Einfachheit und Kompatibilität machen ihn zu einer praktischen Wahl in vielen Anwendungen, einschließlich Industrieautomation, Gebäudemanagementsystemen, Sicherheitssystemen und mehr. Der potentialfreie Schaltausgang des MTPNX10K-NA dient dazu, ein externes Gerät, wie beispielsweise eine Klappe, zu steuern oder die Aktivierung und Deaktivierung eines Motors zu ermöglichen. Wenn der Potentiometer-Drehknopf vollständig gegen den Uhrzeigersinn gedreht wird, ist der potentialfreie Kontakt offen, beim Drehen im Uhrzeigersinn schließt der Kontakt und regelt damit die zugehörige Ausrüstung.
Was macht die OFF-Position?
Der Drehknopf hat eine AUS-Position: wenn der Drehknopf ganz gegen den Uhrzeigersinn gedreht wird, rastet er in der OFF-Position ein. In der OFF-Position ist der potentialfreie Schaltausgang geöffnet. In dieser Position beträgt der Ausgangswiderstand 0 KΩ. Das bedeutet, dass die Ausgangsspannung in dieser Position 0 Volt beträgt.
Der Drehknopf hat eine AUS-Position: wenn der Drehknopf ganz gegen den Uhrzeigersinn gedreht wird, rastet er in der OFF-Position ein. In der OFF-Position ist der potentialfreie Schaltausgang geöffnet. In dieser Position beträgt der Ausgangswiderstand 0 KΩ. Das bedeutet, dass die Ausgangsspannung in dieser Position 0 Volt beträgt.
Wie ist der MTPNX10K-NA für eine einfache Installation ausgelegt?
Der MTPNX10K-NA bietet eine außergewöhnlich einfache Installation mit bewährter Technologie und Design. Dank seines speziellen Gehäusedesigns ist dieses Potentiometer sowohl für Aufputz- als auch für Unterputzmontage geeignet, was bedeutet, dass es an oder in jeder Art von Wand installiert werden kann – einer Massivwand, Trockenbauwand oder sogar einer Holzplatte. Die Befestigungslöcher passen perfekt zu den standardisierten europäischen Unterputzdosen für die Unterputzmontage. Es ist nicht nötig, zwei verschiedene Produktversionen zu wählen, da der MTPNX10K-NA beide Varianten kombiniert! Die Schutzart ist IP44 für Unterputz- und IP54 für Aufputzmontage. Außerdem sieht es sehr ansprechend aus und passt zu jedem Einrichtungsstil. Die Reinigung ist sehr einfach mit einem feuchten Tuch möglich.
Der MTPNX10K-NA bietet eine außergewöhnlich einfache Installation mit bewährter Technologie und Design. Dank seines speziellen Gehäusedesigns ist dieses Potentiometer sowohl für Aufputz- als auch für Unterputzmontage geeignet, was bedeutet, dass es an oder in jeder Art von Wand installiert werden kann – einer Massivwand, Trockenbauwand oder sogar einer Holzplatte. Die Befestigungslöcher passen perfekt zu den standardisierten europäischen Unterputzdosen für die Unterputzmontage. Es ist nicht nötig, zwei verschiedene Produktversionen zu wählen, da der MTPNX10K-NA beide Varianten kombiniert! Die Schutzart ist IP44 für Unterputz- und IP54 für Aufputzmontage. Außerdem sieht es sehr ansprechend aus und passt zu jedem Einrichtungsstil. Die Reinigung ist sehr einfach mit einem feuchten Tuch möglich.
Die Schraubklemmen vereinfachen das Anschließen der Leitungen. Sie ermöglichen sichere und zuverlässige Verbindungen ohne Löten, was die Installation erleichtert. Sie sind für eine Vielzahl von Kabeltypen geeignet und erleichtern Wartung und Reparaturen. Falls eine Verbindung angepasst oder ersetzt werden muss, kann dies vor Ort ohne Spezialwerkzeuge oder Ausrüstung durchgeführt werden.
Alles, was Sie benötigen, um das Potentiometer in Betrieb zu nehmen, sind ein paar Werkzeuge sowie etwas allgemeines Wissen und handwerkliches Geschick.
