Fiche technique

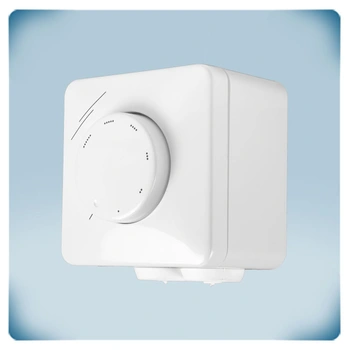

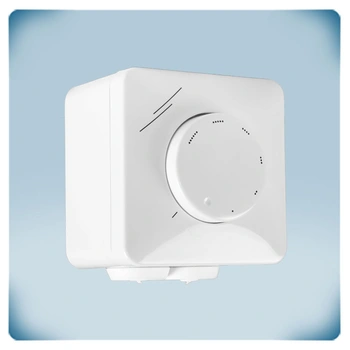

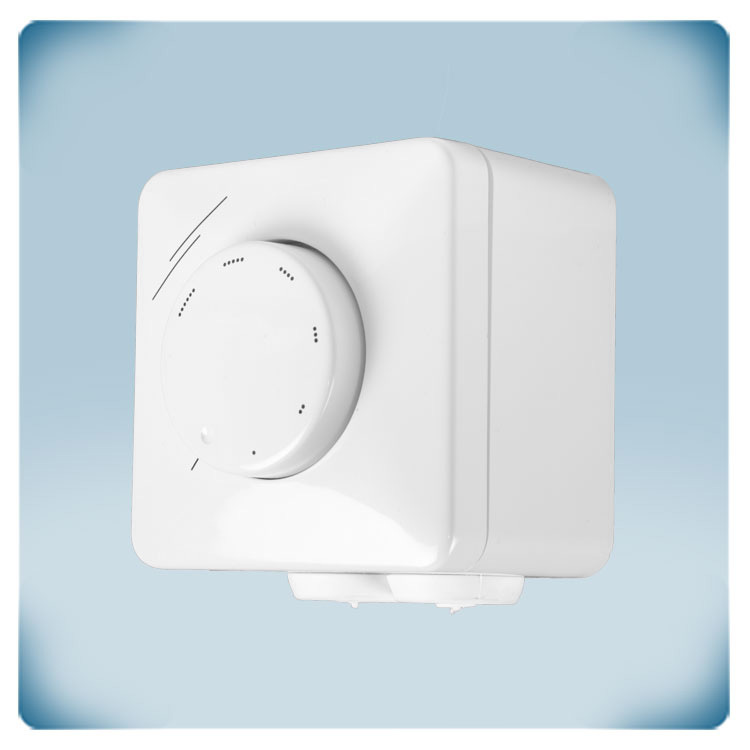

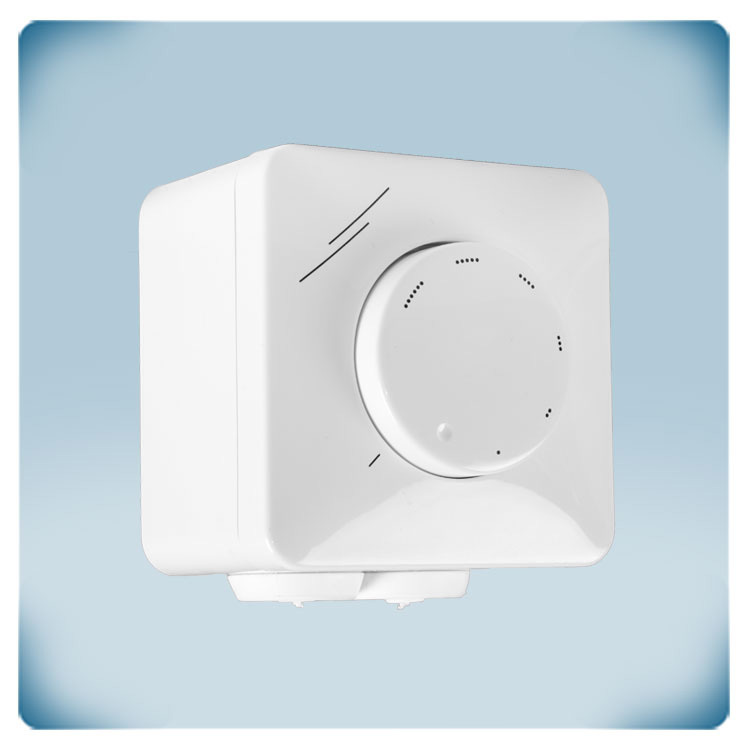

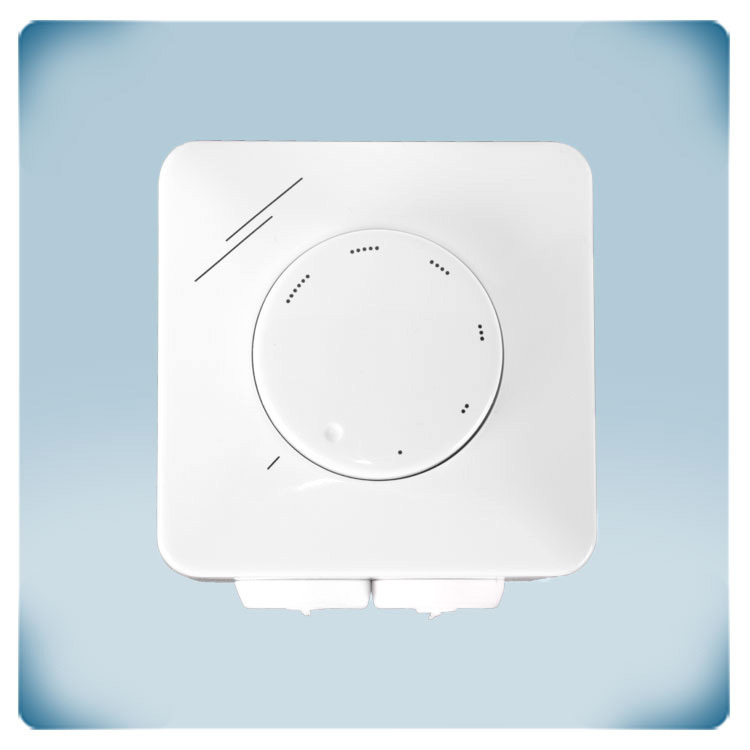

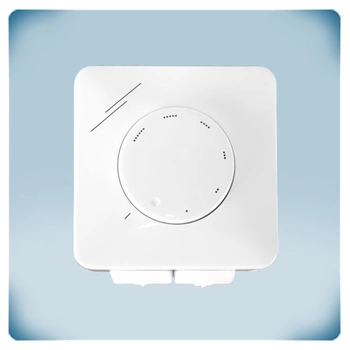

Potentiomètre 10 kΩ | sortie à contact sec | position OFF
Description du produit
Ce potentiomètre de 10 kΩ permet de commander directement des ventilateurs EC. Pour la régulation de la vitesse des moteurs AC, il peut être raccordé à un régulateur électronique de vitesse pour ventilateurs (EVS, MVS) ou à un variateur de fréquence (FI-E). La résistance du potentiomètre est réglable de 0 à 10 kΩ.
L’appareil ne nécessite pas d’alimentation spécifique, mais le signal d’entrée doit être compris entre 0 et 12 VDC. La plupart des ventilateurs EC, des régulateurs électroniques de vitesse et des variateurs de fréquence fournissent une sortie avec la tension requise. En fonction de la position du bouton, la tension de retour varie, permettant ainsi de réguler la vitesse du ventilateur. La sortie à contact sec peut être utilisée pour transmettre à distance une commande de démarrage/arrêt au ventilateur ou à un autre équipement.
Le boîtier résistant aux projections d’eau permet une installation encastrée (IP44) ou en saillie (IP54).
Spécifications et descriptions supplémentaires
Comment fonctionne-t-il ?
La résistance de sortie (0–10 kΩ) de ce potentiomètre est réglée à l’aide du bouton rotatif. Le signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Ce potentiomètre peut être installé à distance de l’équipement à commander, qu’il s’agisse d’un régulateur de vitesse ou d’un ventilateur EC, tandis que l’équipement commandé peut être installé dans un local technique ou une armoire électrique.
La résistance de sortie (0–10 kΩ) de ce potentiomètre est réglée à l’aide du bouton rotatif. Le signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Ce potentiomètre peut être installé à distance de l’équipement à commander, qu’il s’agisse d’un régulateur de vitesse ou d’un ventilateur EC, tandis que l’équipement commandé peut être installé dans un local technique ou une armoire électrique.
Il s’agit d’un potentiomètre destiné à la commande à distance d’appareils équipés d’une entrée analogique. Le signal de commande analogique a une tension maximale de 12 VDC / 1 mA. La tension de sortie souhaitée peut être réglée en continu de 0 V jusqu’à la tension d’alimentation V à l’aide du bouton rotatif. Ce potentiomètre peut traiter des tensions d’entrée comprises entre 0 et 12 VDC. Il possède une résistance de sortie de 0–10 kΩ.
À quoi sert la sortie de commutation à contact sec du MTPNX10K-NA ?
Une sortie de commutation à contact sec est une méthode largement utilisée pour commander des équipements externes et assurer l’interface avec différents systèmes. Le terme « contact sec » souligne l’absence de source électrique de courant ou de tension au niveau de la sortie. Sa simplicité et sa compatibilité en font une solution pratique dans de nombreuses applications, notamment dans l’automatisation industrielle, les systèmes de gestion des bâtiments, les systèmes de sécurité et bien d’autres. La sortie de commutation à contact sec du MTPNX10K-NA permet de commander un équipement externe, tel qu’une vanne ou un registre, ou d’autoriser l’activation et la désactivation d’un moteur. Lorsque le bouton du potentiomètre est tourné complètement dans le sens antihoraire, le contact sec est ouvert. Lorsque le bouton est tourné dans le sens horaire, le contact se ferme et commande ainsi l’équipement associé.
Une sortie de commutation à contact sec est une méthode largement utilisée pour commander des équipements externes et assurer l’interface avec différents systèmes. Le terme « contact sec » souligne l’absence de source électrique de courant ou de tension au niveau de la sortie. Sa simplicité et sa compatibilité en font une solution pratique dans de nombreuses applications, notamment dans l’automatisation industrielle, les systèmes de gestion des bâtiments, les systèmes de sécurité et bien d’autres. La sortie de commutation à contact sec du MTPNX10K-NA permet de commander un équipement externe, tel qu’une vanne ou un registre, ou d’autoriser l’activation et la désactivation d’un moteur. Lorsque le bouton du potentiomètre est tourné complètement dans le sens antihoraire, le contact sec est ouvert. Lorsque le bouton est tourné dans le sens horaire, le contact se ferme et commande ainsi l’équipement associé.
À quoi sert la position OFF ?
Le bouton rotatif dispose d’une position OFF : lorsqu’il est tourné complètement dans le sens antihoraire, il s’enclenche en position OFF. Dans cette position, la sortie de commutation à contact sec est ouverte. La résistance de sortie est alors de 0 kΩ. Cela signifie que la tension de sortie est de 0 volt dans cette position.
Le bouton rotatif dispose d’une position OFF : lorsqu’il est tourné complètement dans le sens antihoraire, il s’enclenche en position OFF. Dans cette position, la sortie de commutation à contact sec est ouverte. La résistance de sortie est alors de 0 kΩ. Cela signifie que la tension de sortie est de 0 volt dans cette position.
Comment le MTPNX10K-NA est-il conçu pour faciliter l’installation ?
Le MTPNX10K-NA offre une installation particulièrement simple grâce à une technologie et une conception éprouvées. Grâce à sa conception spéciale, ce potentiomètre convient aussi bien au montage en saillie qu’au montage encastré. Il peut ainsi être installé sur ou dans pratiquement tout type de mur : mur plein, cloison sèche ou même panneau en bois. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard pour le montage encastré. Il n’est donc pas nécessaire de choisir entre deux versions différentes du produit : le MTPNX10K-NA combine les deux possibilités de montage. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. De plus, son design soigné s’intègre harmonieusement à tous les styles d’intérieur. Le nettoyage est très simple à l’aide d’un chiffon humide.
Le MTPNX10K-NA offre une installation particulièrement simple grâce à une technologie et une conception éprouvées. Grâce à sa conception spéciale, ce potentiomètre convient aussi bien au montage en saillie qu’au montage encastré. Il peut ainsi être installé sur ou dans pratiquement tout type de mur : mur plein, cloison sèche ou même panneau en bois. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard pour le montage encastré. Il n’est donc pas nécessaire de choisir entre deux versions différentes du produit : le MTPNX10K-NA combine les deux possibilités de montage. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. De plus, son design soigné s’intègre harmonieusement à tous les styles d’intérieur. Le nettoyage est très simple à l’aide d’un chiffon humide.

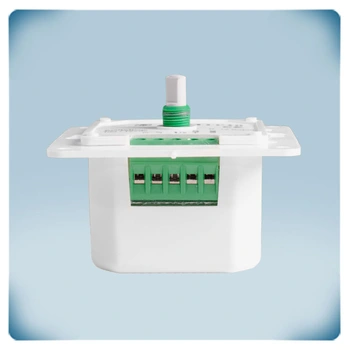

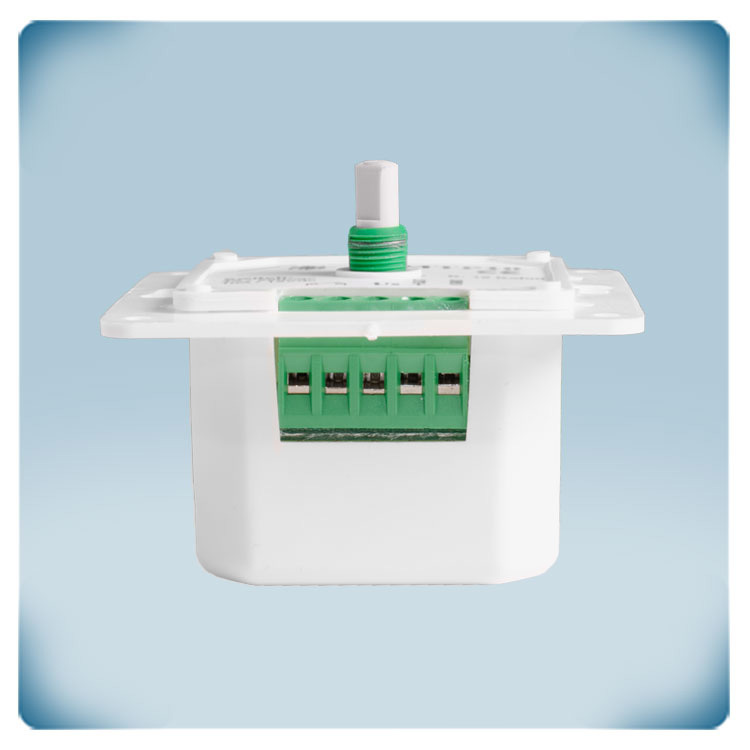

Les bornes à vis facilitent le raccordement des câbles. Elles permettent d’effectuer des connexions sûres et fiables sans soudure, ce qui simplifie l’installation. Elles conviennent à une large gamme de types de câbles et facilitent la maintenance et les réparations. Si une connexion doit être modifiée ou remplacée, cela peut être effectué sur place sans outils ou équipements spécifiques.
Pour mettre le potentiomètre en service, quelques outils ainsi que des connaissances générales et des compétences manuelles de base suffisent.
