CO2 jutiklis | montuojamas ant sienos | LED indikatoriai | 24VDC – PoM
Produkto aprašymas
Tai patalpų ant sienos montuojamas jutiklis matuojantis CO2, temperatūros, drėgmės reikšmes. Ventiliacijos valdymas pagal CO2 koncentraciją efektyviai mažina elektros energijos sąnaudas.
Pagal išmatuotą temperatūrą, drėgmę ir anglies dioksidą (CO2) jis valdo tris analoginius išėjimus. Juos galime naudoti tiesiogiai EC variklių, ventiliatorių ar oro sklendės pavarų valdymui. Kiekvienam matuojamam parametrui atskirai galima pasirinkti 0-10 VDC, 0-20 mA arba 0-100% PWM išėjimą.
Temperatūros, drėgmės ir CO2 daviklio maitinimo įtampa 18 - 34 VDC arba maitinimas pajungiamas per Modbus RTU ryšį. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį. Vienu metu abiejų pajungimo variantų naudoti negalima. Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU. Be to šis jutiklis turi ir aplinkos apšvietimo daviklį bei tinka virštinkiniam montavimui.
Dėl integruoto aplinkos šviesos jutiklio ventiliacijos sistemą galima optimizuoti atsižvelgiant į patalpos užimtumą. Daviklyje įmontuoti trys anglies dioksido (CO2) koncentracijos lygį nurodantys LED indikatoriai.
Papildomos specifikacijos ir aprašymas
Kaip veikia fotoakustinių jutiklių technologija ir ABC logikos algoritmas?
Fotoakustiniai jutikliai yra labai jautrūs ir specifiški, todėl jie naudingi aptinkant įvairias dujas, tokias kaip teršalai, pėdsakinės dujos ir lakieji organiniai junginiai. Naudojant specifinius infraraudonųjų spindulių bangos ilgius, atitinkančius CO2 absorbcijos linijas, užtikrinama, kad kitų dujų keliami trukdžiai būtų kuo mažesni.
Fotoakustiniai jutikliai yra labai jautrūs ir specifiški, todėl jie naudingi aptinkant įvairias dujas, tokias kaip teršalai, pėdsakinės dujos ir lakieji organiniai junginiai. Naudojant specifinius infraraudonųjų spindulių bangos ilgius, atitinkančius CO2 absorbcijos linijas, užtikrinama, kad kitų dujų keliami trukdžiai būtų kuo mažesni.
Kaip jutiklis kalibruojamas?
Pagal numatytuosius nustatymus įjungtas savaime kalibruojantis algoritmas ABC logika. Šis algoritmas skirtas naudoti tais atvejais, kai CO2 koncentracija bent kartą (15 minučių) per 7 dienų laikotarpį nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai pastebima nepilotuojamomis valandomis. Jutiklis pasiekia savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo, kai jis veikiamas aplinkos oro etaloninių lygių, kurių CO2 koncentracija yra 400 ppm ± 10 ppm.
Pagal numatytuosius nustatymus įjungtas savaime kalibruojantis algoritmas ABC logika. Šis algoritmas skirtas naudoti tais atvejais, kai CO2 koncentracija bent kartą (15 minučių) per 7 dienų laikotarpį nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai pastebima nepilotuojamomis valandomis. Jutiklis pasiekia savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo, kai jis veikiamas aplinkos oro etaloninių lygių, kurių CO2 koncentracija yra 400 ppm ± 10 ppm.
Kaip jutiklis montuojamas patalpose ir į ką reikėtų atsižvelgti siekiant optimalaus veikimo?

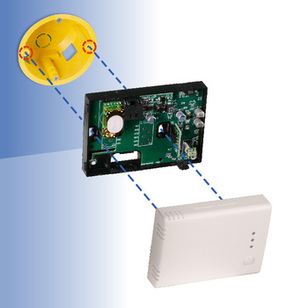

Šį jutiklį galima montuoti patalpose ant sienos arba ant paviršiaus. Tvirtinimo angos pritaikytos standartinėms europietiškoms sieninėms tvirtinimo dėžutėms. Jutiklį prie sieninės tvirtinimo dėžutės galima pritvirtinti dviem varžtais. Jutiklio korpusas uždengs visą sieninę tvirtinimo dėžutę. Siekiant užtikrinti optimalų veikimą, jutiklį reikia apsaugoti nuo tiesioginių saulės spindulių.
Šį jutiklį galima montuoti patalpose ant sienos arba ant paviršiaus. Tvirtinimo angos pritaikytos standartinėms europietiškoms sieninėms tvirtinimo dėžutėms. Jutiklį prie sieninės tvirtinimo dėžutės galima pritvirtinti dviem varžtais. Jutiklio korpusas uždengs visą sieninę tvirtinimo dėžutę. Siekiant užtikrinti optimalų veikimą, jutiklį reikia apsaugoti nuo tiesioginių saulės spindulių.
Kokios yra jutiklio korpuso konstrukcijos ir apsaugos savybės?
Korpusas skirtas naudoti patalpose. Jis pasižymi IP30 apsauga nuo dulkių ir drėgmės patekimo. Korpusas yra itin tvirtas dėl aukštos kokybės r-ABS plastiko naudojimo. Dėl modernaus dizaino šis jutiklis gali būti naudojamas daugumoje interjero stilių.
Korpusas skirtas naudoti patalpose. Jis pasižymi IP30 apsauga nuo dulkių ir drėgmės patekimo. Korpusas yra itin tvirtas dėl aukštos kokybės r-ABS plastiko naudojimo. Dėl modernaus dizaino šis jutiklis gali būti naudojamas daugumoje interjero stilių.
Kodėl CO2 koncentracija yra pagrindinis patalpų užterštumo ir ventiliacijos efektyvumo rodiklis ir kokias vertes matuoja jutiklis?
Žmonės kvėpuodami gamina CO2 arba anglies dioksidą. Todėl CO2 koncentracija yra geras patalpų oro užterštumo lygio erdvėje rodiklis. Kuo didesnis užimtumo lygis, tuo daugiau gryno oro reikia, kad būtų palaikoma gera patalpų oro kokybė. Štai kodėl daugelyje sričių CO2 jutikliai naudojami kaip vėdinimo poreikio indikatorius. Be CO2, šis jutiklis taip pat matuoja temperatūrą, santykinę drėgmę ir aplinkos šviesos lygį. Išmatuota temperatūra, santykinė drėgmė ir CO2 lygis gaunami per tris analoginius išėjimus ir per Modbus RTU ryšį. Rasos taškas ir aplinkos šviesos lygis gaunami per Modbus RTU ryšį.
Kaip veikia trys jutiklio analoginiai išėjimai ir kokius matavimus jie perduoda?
Šis jutiklis turi tris analoginius 0–10 voltų išėjimus. Kiekvienas iš jų perduoda vieną iš išmatuotų verčių. Pvz., pagal numatytuosius nustatymus 1 išėjimas perduos 0 voltų esant 0 °C ir 10 voltų esant 50 °C. Kiekviena išėjimo vertė kinta proporcingai matuojamai temperatūrai, drėgmei arba CO2 koncentracijai. Išmatuota temperatūra pateikiama per 1 išėjimą, santykinė drėgmė – per 2 išėjimą, o CO2 koncentracija – per 3 išėjimą. Pagal numatytuosius nustatymus išėjimo tipas yra 0–10 voltų. Kitus išėjimo tipus galima pasirinkti naudojant Modbus laikymo registrus.
Kaip LED indikatoriai vizualizuoja CO2 lygius ir kaip galima reguliuoti jų nustatymus?
Šis ŠVOK siųstuvas aiškiai ir vizualiai rodo CO2 lygį žaliu, geltonu ir raudonu LED. Žalias LED rodo, kad CO2 lygis yra diapazone – tiekiamas grynas oras pakankamai. Kai CO2 lygis patenka į įspėjimo diapazoną, užsidega geltonas LED. Raudona spalva reiškia: CO2 yra už diapazono ribų arba nepakankamas gryno oro tiekimas. Diapazonus galima reguliuoti naudojant Modbus laikymo registrus. LED indikatoriai gali vizualizuoti vienos iš trijų išmatuotų verčių būseną, pagal numatytuosius nustatymus – CO2.
Kaip prijungiami jutiklio maitinimo ir ryšio laidai?

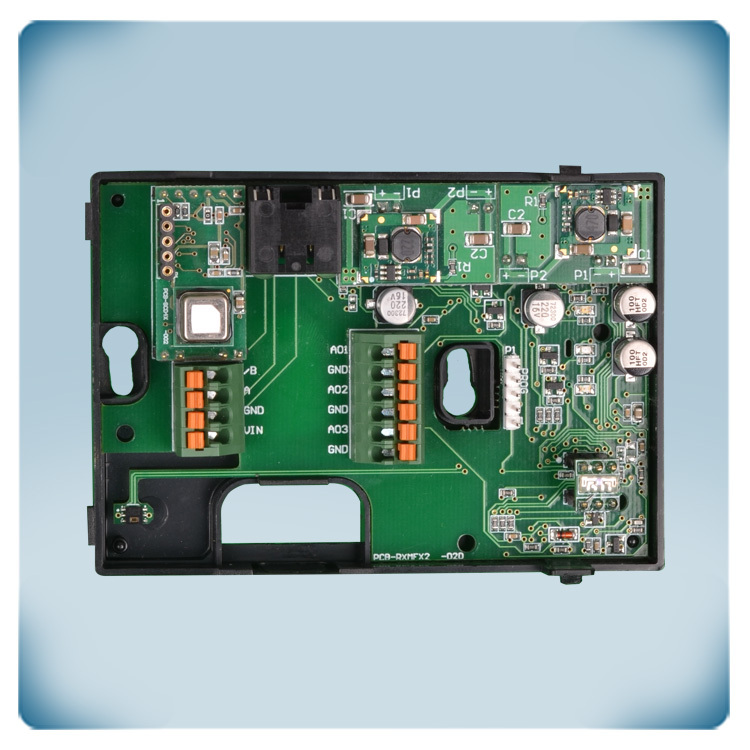

Šį jutiklį galite prijungti per narvo spaustuko gnybtų blokus arba per RJ45 jungtį. Maitinimo įtampa ir Modbus RTU ryšys gali būti prijungti per RJ45 jungtį. Per gnybtų blokus galima prijungti išėjimus, Modbus RTU ryšį ir maitinimo įtampą. Niekada nejunkite maitinimo įtampos per RJ45 jungtį ir gnybtų blokus vienu metu. Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra sujungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
Šį jutiklį galite prijungti per narvo spaustuko gnybtų blokus arba per RJ45 jungtį. Maitinimo įtampa ir Modbus RTU ryšys gali būti prijungti per RJ45 jungtį. Per gnybtų blokus galima prijungti išėjimus, Modbus RTU ryšį ir maitinimo įtampą. Niekada nejunkite maitinimo įtampos per RJ45 jungtį ir gnybtų blokus vienu metu. Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra sujungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
