CO2 сензор | стенен монтаж | LED индикатори | 24 V DC - PoM
Описание на продукта
Този сензор измерва температура, влажност, CO2 и околна светлина.
Измерване и дисплей
Нивото на CO2 се показва чрез светодиоди (зелен/жълт/червен), а всички данни са достъпни чрез Modbus RTU. Сензорният елемент за CO2 е сменяем.
Изход и контрол
Предава измерените стойности чрез три аналогови изхода (по подразбиране 0-10V) и Modbus RTU. Позволява контрол на вентилацията чрез сензор за околна светлина. Всички настройки могат да се регулират чрез Modbus RTU, а интензитетът на светлината на светодиодите е регулируем.
Захранване и свързване
Работи на 24 V DC и се свързва чрез клеми или RJ45.
Приложения
Сензорът е идеален за контрол на качеството на въздуха и CO2 в обществени пространства като училища, офиси и ресторанти.
Допълнителни спецификации и описание
Какви параметри измерва сензорът и какви са неговите изходи?
Хората отделят CO2 или въглероден диоксид, докато дишат. Това прави концентрацията на CO2 добър показател за заетостта и нивото на активност в пространството. Колкото по-високо е заетостта или нивото на активност, толкова повече свеж въздух е необходим за поддържане на добро качество на въздуха в помещенията. Ето защо в много приложения сензорите за CO2 се използват като индикатор за изискванията за вентилация. Освен CO2, този сензор измерва и температура, относителна влажност и ниво на околна светлина. Измерените температура, относителна влажност и ниво на CO2 са достъпни чрез трите аналогови изхода и чрез Modbus RTU комуникация. Точката на оросяване и нивото на околната светлина са достъпни чрез Modbus RTU комуникация.
Как се използват трите аналогови изхода на сензора?
Този сензор има три аналогови изхода. Всеки от тях предава една от измерените стойности. напр. по подразбиране изход 1 ще предава 0 волта при 0 °C и 10 волта при 50 °C. Всяка изходна стойност варира пропорционално в зависимост от измерената температура, влажност или концентрация на CO2. Измерената температура е достъпна чрез изход 1, относителната влажност през изход 2 и концентрацията на CO2 през изход 3. По подразбиране типът на изхода е 0-10 волта. Други типове изход могат да бъдат избрани чрез регистрите за съхранение на Modbus. Изходите 0-10 волта могат да се използват за управление на EC вентилатор, задвижващ механизъм на клапата или AC регулатор на скоростта на вентилатора.
Каква визуална индикация предоставя сензорът?
Този ОВиК трансмитер предлага ясна визуална индикация за нивото на CO2 чрез зелен, жълт и червен светодиод. Зеленият светодиод показва, че нивото на CO2 е в обхвата - има достатъчно подаване на свеж въздух. Когато нивото на CO2 влезе в диапазона на предупреждение, жълтият светодиод светва. Червеното означава, че нивата на CO2 са твърде високи или че няма достатъчно свеж въздух. Диапазоните могат да се регулират чрез регистрите за съхранение на Modbus. Светодиодните индикатори могат да визуализират състоянието на една от трите измерени стойности, но по подразбиране е зададено на CO2.
Какви са възможностите за свързване на сензора?

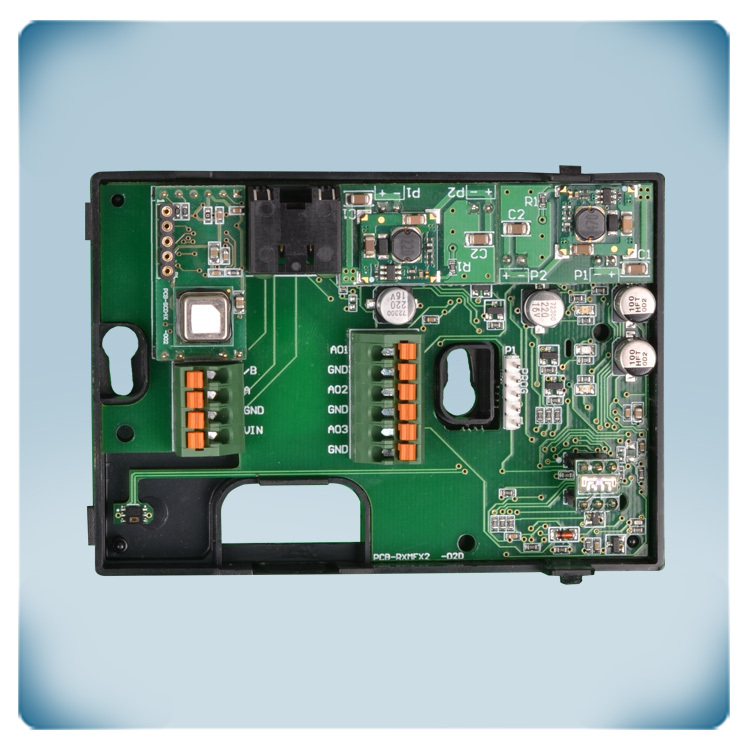

Този сензор ви предлага избора да го свържете чрез клемни блокове със скоби в клетка или чрез конектор RJ45. Захранващото напрежение и Modbus RTU комуникацията могат да бъдат свързани чрез конектор RJ45. Чрез клемните блокове е възможно да се свържат изходите, Modbus RTU комуникацията и захранващото напрежение. Никога не свързвайте захранващото напрежение през конектора RJ45 и клемните блокове едновременно. Захранващото напрежение е 24 V DC. Заземяващите клеми на захранването (V-) и изхода (GND) не са свързани вътрешно. Това означава, че е необходим 4-жилен кабел за свързване на този сензор. Повечето 24 V DC захранвания предлагат защита срещу късо съединение, претоварване и пренапрежение. 24 V DC захранващо напрежение повишава безопасността и надеждността на вашата инсталация.
Как работи сензорният елемент за CO2?
Тъй като фотоакустичните сензори са силно чувствителни и специфични, те могат да откриват широка гама от газове, включително замърсители, следи от газове и летливи органични съединения. Използването на специфични инфрачервени дължини на вълните, съответстващи на линиите на абсорбция на CO2, намалява смущенията от други газове. Алгоритъмът за самокалибриране на ABC логика е активиран по подразбиране. Този алгоритъм е предназначен за използване в приложения, при които концентрациите на CO2 ще паднат до външни условия на околната среда (400 ppm) поне веднъж (15 минути) за период от 7 дни, както е обичайно по време на периоди без работа. Сензорът ще достигне работна точност след 25 часа непрекъсната работа, когато е изложен на референтни нива на околния въздух от 400 ppm ±10 ppm CO2.
Как се монтира сензорът?
Този сензор може да се монтира на стена или повърхност на закрито. Монтажните отвори са предназначени за поставяне на стандартни европейски кутии за стенен монтаж. Необходими са два винта за закрепване на сензора към кутията за стенен монтаж. Корпусът на сензора ще затвори напълно кутията за монтиране на стена. За да осигурите върхова производителност, дръжте сензора далеч от пряка слънчева светлина.Какви са характеристиките на корпуса на сензора?
Корпусът е предназначен за употреба на закрито. Предлага IP30 защита срещу проникване на прах и влага. Корпусът е проектиран и произведен вътрешно в Sentera Plastics. Той е изключително здрав благодарение на използването на висококачествена r-ABS пластмаса. Благодарение на своя съвременен модерен дизайн, този сензор може да се използва в повечето интериорни стилове.
