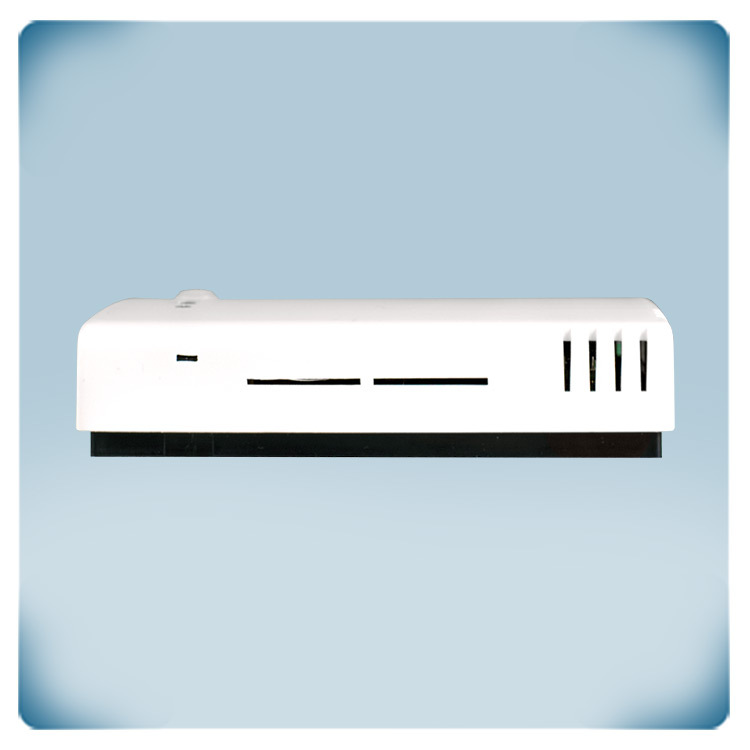

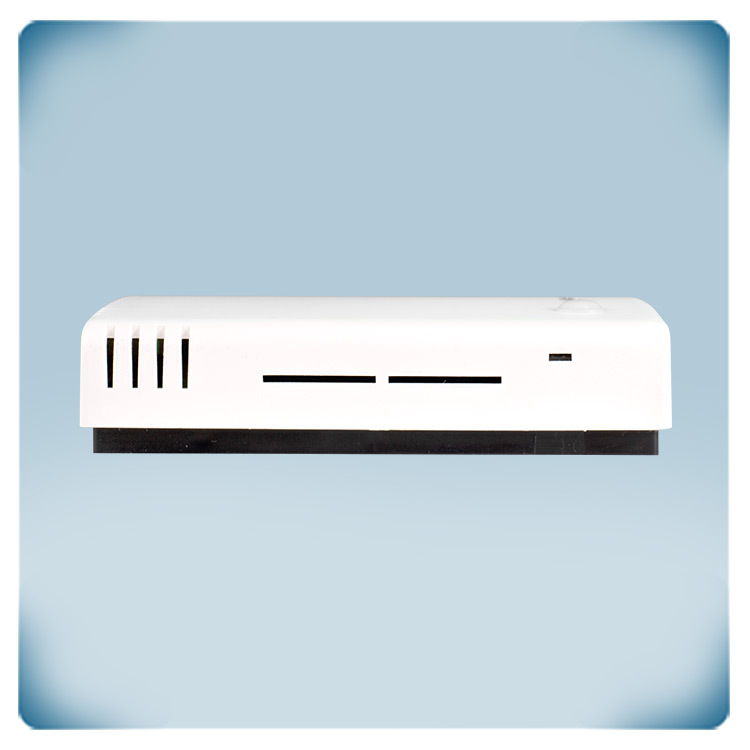

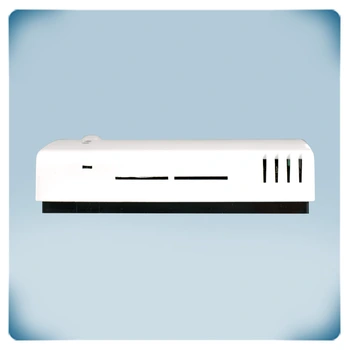

Sensor de CO2 | montaje en superficie | indicadores LED | 24 VDC - PoM

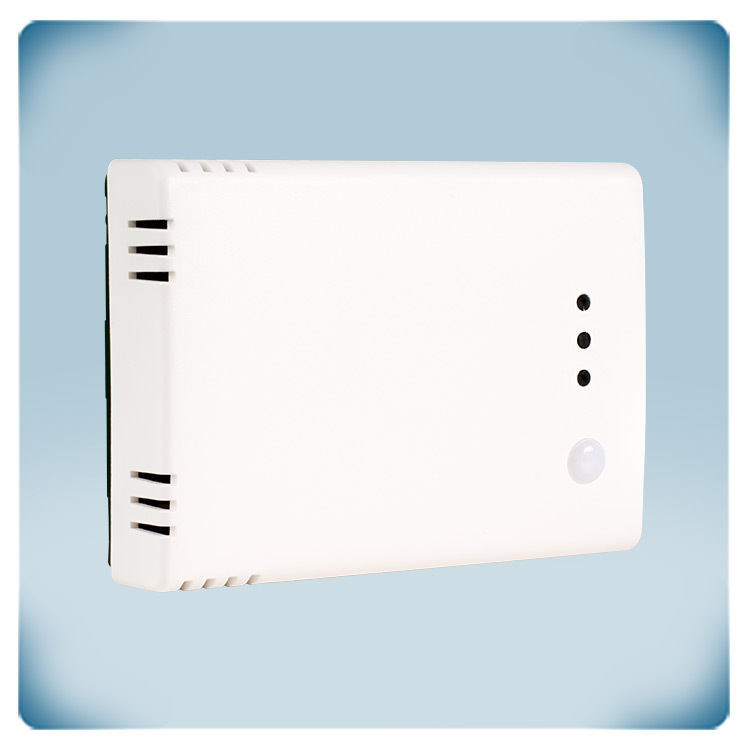

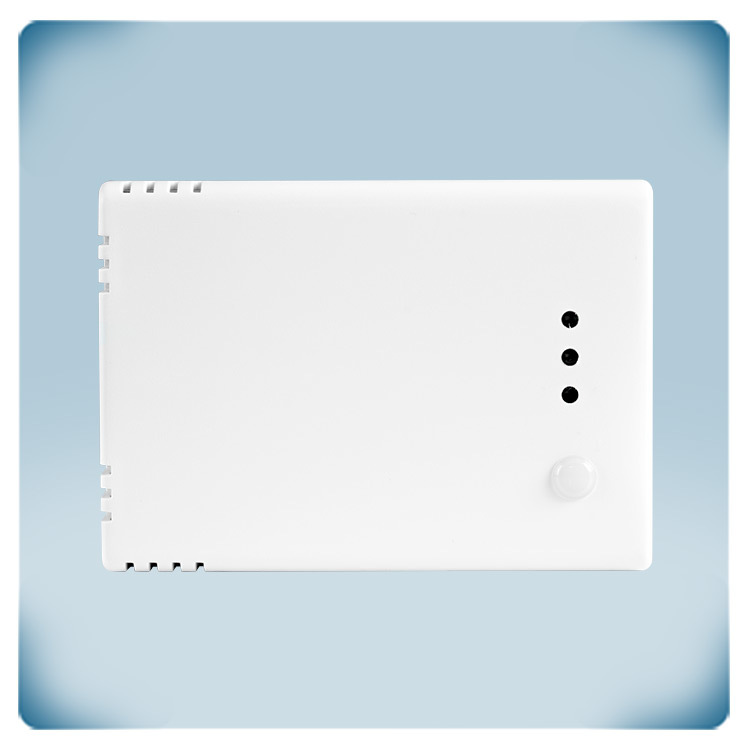

Descripción de producto
Este sensor mide temperatura, humedad, CO₂ y luz ambiental.
Medición y visualización: El nivel de CO₂ se indica mediante LEDs (verde/amarillo/rojo), y todos los datos están disponibles a través de Modbus RTU. El elemento sensor de CO₂ es reemplazable.
Salida y control: Los valores medidos se transmiten mediante tres salidas analógicas (por defecto 0–10 V) y Modbus RTU. El sensor de luz ambiental permite controlar la ventilación. Todos los ajustes, incluida la intensidad de los LED, se pueden configurar a través de Modbus RTU.
Alimentación y conexión: Funciona con 24 V CC y se conecta mediante bloques de terminales o RJ45.
Este sensor es ideal para el control de calidad del aire y CO₂ en espacios públicos como escuelas, oficinas y restaurantes.
Documentos
Especificaciones y descripción adicionales
¿Por qué son importantes los sensores de CO₂ para la calidad del aire interior y qué parámetros miden?
Las personas producen CO₂ o dióxido de carbono al respirar. Eso convierte la concentración de CO₂ en un buen indicador de la ocupación y el nivel de actividad en un espacio. Cuanto mayor sea la ocupación o el nivel de actividad, mayor será el suministro de aire fresco necesario para mantener una buena calidad del aire interior. Por eso, en muchas aplicaciones, los sensores de CO₂ se utilizan como indicador de las necesidades de ventilación. Además del CO₂, este sensor también mide la temperatura, la humedad relativa y el nivel de luz ambiental. La temperatura, la humedad relativa y la concentración de CO₂ medidas están disponibles a través de las tres salidas analógicas y mediante comunicación Modbus RTU. El punto de rocío y el nivel de luz ambiental están disponibles a través de Modbus RTU.
Las personas producen CO₂ o dióxido de carbono al respirar. Eso convierte la concentración de CO₂ en un buen indicador de la ocupación y el nivel de actividad en un espacio. Cuanto mayor sea la ocupación o el nivel de actividad, mayor será el suministro de aire fresco necesario para mantener una buena calidad del aire interior. Por eso, en muchas aplicaciones, los sensores de CO₂ se utilizan como indicador de las necesidades de ventilación. Además del CO₂, este sensor también mide la temperatura, la humedad relativa y el nivel de luz ambiental. La temperatura, la humedad relativa y la concentración de CO₂ medidas están disponibles a través de las tres salidas analógicas y mediante comunicación Modbus RTU. El punto de rocío y el nivel de luz ambiental están disponibles a través de Modbus RTU.
¿Cómo funcionan las salidas analógicas del sensor y qué valores transmiten?
Este sensor tiene tres salidas analógicas. Cada una transmite uno de los valores medidos. Por ejemplo, de forma predeterminada, la salida 1 transmite 0 voltios a 0 °C y 10 voltios a 50 °C. Cada valor de salida varía proporcionalmente en función de la temperatura, la humedad o la concentración de CO₂ medida. La temperatura se transmite por la salida 1, la humedad relativa por la salida 2 y la concentración de CO₂ por la salida 3. Por defecto, el tipo de salida es 0-10 voltios. Se pueden seleccionar otros tipos de salida mediante los registros Modbus holding.
Este sensor tiene tres salidas analógicas. Cada una transmite uno de los valores medidos. Por ejemplo, de forma predeterminada, la salida 1 transmite 0 voltios a 0 °C y 10 voltios a 50 °C. Cada valor de salida varía proporcionalmente en función de la temperatura, la humedad o la concentración de CO₂ medida. La temperatura se transmite por la salida 1, la humedad relativa por la salida 2 y la concentración de CO₂ por la salida 3. Por defecto, el tipo de salida es 0-10 voltios. Se pueden seleccionar otros tipos de salida mediante los registros Modbus holding.
¿Cómo se visualiza el nivel de CO₂ con LEDs y se pueden personalizar sus rangos?

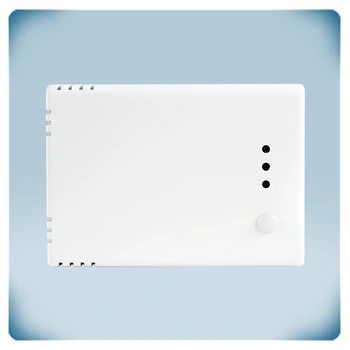

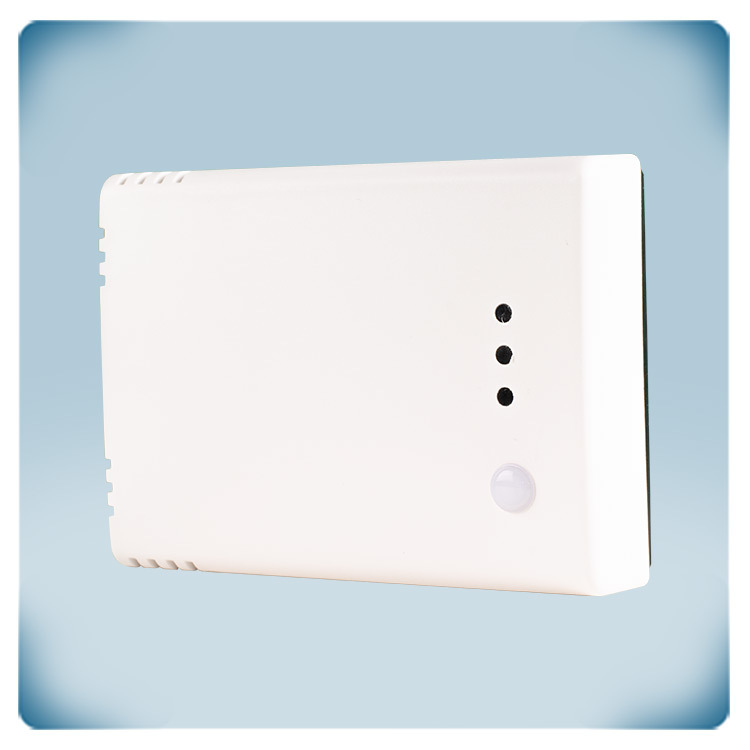

Este transmisor HVAC ofrece una clara indicación visual del nivel de CO₂ mediante los LEDs verde, amarillo y rojo. El LED verde indica que el nivel de CO₂ está dentro del rango – hay suficiente suministro de aire fresco. Cuando el nivel de CO₂ entra en el rango de alerta, se enciende el LED amarillo. El rojo significa que los niveles de CO₂ son demasiado altos o que el suministro de aire fresco es insuficiente. Los rangos pueden ajustarse mediante los registros holding de Modbus. Los indicadores LED pueden visualizar el estado de uno de los tres valores medidos, pero están configurados por defecto para mostrar CO₂.

Este transmisor HVAC ofrece una clara indicación visual del nivel de CO₂ mediante los LEDs verde, amarillo y rojo. El LED verde indica que el nivel de CO₂ está dentro del rango – hay suficiente suministro de aire fresco. Cuando el nivel de CO₂ entra en el rango de alerta, se enciende el LED amarillo. El rojo significa que los niveles de CO₂ son demasiado altos o que el suministro de aire fresco es insuficiente. Los rangos pueden ajustarse mediante los registros holding de Modbus. Los indicadores LED pueden visualizar el estado de uno de los tres valores medidos, pero están configurados por defecto para mostrar CO₂.
¿Cómo se realizan las conexiones de alimentación y comunicación del sensor?

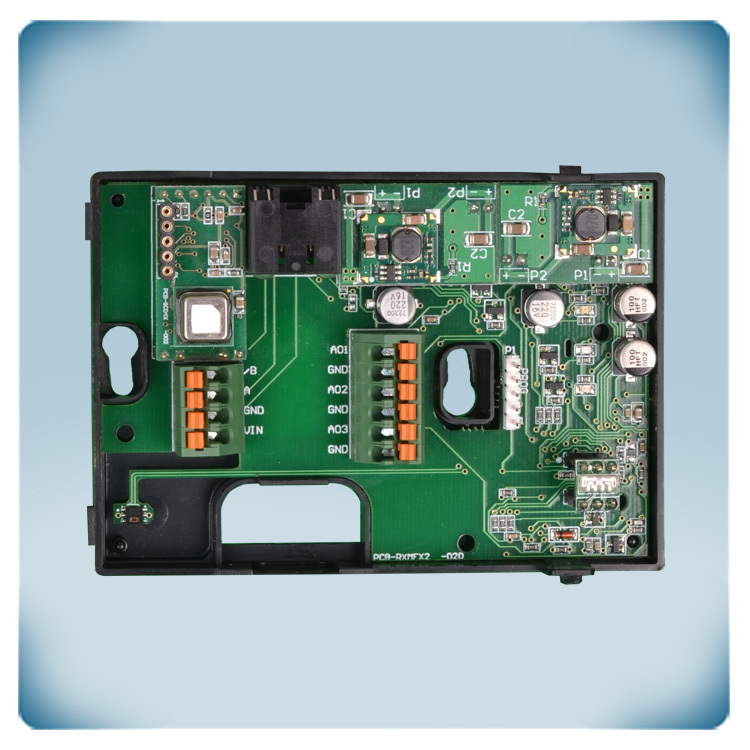

Este sensor ofrece la opción de conectarlo mediante los bloques de terminales de tipo cage clamp o mediante el conector RJ45. La alimentación y la comunicación Modbus RTU pueden conectarse a través del conector RJ45. A través de los bloques de terminales se pueden conectar las salidas, la comunicación Modbus RTU y la alimentación. Nunca conecte la alimentación a través del conector RJ45 y los terminales al mismo tiempo. La tensión de alimentación es de 24 V DC. Las terminales de tierra de la alimentación (V-) y la salida (GND) no están conectadas internamente. Esto significa que se requiere un cable de 4 hilos para conectar este sensor. La mayoría de las fuentes de alimentación de 24 V DC ofrecen protección contra cortocircuitos, sobrecargas y sobretensiones. Una fuente de alimentación de 24 V DC aumenta la seguridad y la fiabilidad de su instalación.
Este sensor ofrece la opción de conectarlo mediante los bloques de terminales de tipo cage clamp o mediante el conector RJ45. La alimentación y la comunicación Modbus RTU pueden conectarse a través del conector RJ45. A través de los bloques de terminales se pueden conectar las salidas, la comunicación Modbus RTU y la alimentación. Nunca conecte la alimentación a través del conector RJ45 y los terminales al mismo tiempo. La tensión de alimentación es de 24 V DC. Las terminales de tierra de la alimentación (V-) y la salida (GND) no están conectadas internamente. Esto significa que se requiere un cable de 4 hilos para conectar este sensor. La mayoría de las fuentes de alimentación de 24 V DC ofrecen protección contra cortocircuitos, sobrecargas y sobretensiones. Una fuente de alimentación de 24 V DC aumenta la seguridad y la fiabilidad de su instalación.
¿Cómo funciona la tecnología de detección fotoacústica y la calibración con lógica ABC?
Los sensores fotoacústicos son altamente sensibles y específicos, lo que los hace útiles para la detección de varios gases como contaminantes, gases traza y compuestos orgánicos volátiles. El uso de longitudes de onda infrarrojas específicas correspondientes a las líneas de absorción del CO₂ asegura que la interferencia de otros gases se minimice.
Los sensores fotoacústicos son altamente sensibles y específicos, lo que los hace útiles para la detección de varios gases como contaminantes, gases traza y compuestos orgánicos volátiles. El uso de longitudes de onda infrarrojas específicas correspondientes a las líneas de absorción del CO₂ asegura que la interferencia de otros gases se minimice.
A diferencia de los sensores NDIR transmisivos, los sensores NDIR fotoacústicos miden la energía absorbida por las moléculas de CO₂. Cuando el emisor infrarrojo pulsa, las moléculas de CO₂ absorben luz infrarroja regularmente. Esto causa una vibración molecular adicional, que genera una onda de presión dentro de la cámara de medición. Cuanto mayor es la concentración de CO₂, más luz se absorbe y mayor es la amplitud de la onda acústica. Un micrófono dentro de la cámara de gas detecta esto y se puede calcular la concentración de CO₂. La detección NDIR fotoacústica permite una miniaturización mucho mayor de la cámara de medición. Además, debido a que las ondas sonoras son omnidireccionales, la posición relativa del emisor y el micrófono no está limitada. Así, los sensores NDIR fotoacústicos suelen ser más robustos mecánica y térmicamente.
El algoritmo autocalibrado de lógica ABC está habilitado por defecto. Este algoritmo está diseñado para usarse en aplicaciones donde las concentraciones de CO₂ bajan a niveles de aire ambiente exterior (400 ppm) al menos una vez (15 minutos) en un período de 7 días, lo que suele ocurrir durante los períodos sin ocupación. El sensor alcanza su precisión operativa después de 25 horas de funcionamiento continuo en condiciones con aire de referencia de 400 ppm ± 10 ppm de CO₂.
¿Cómo debe montarse el sensor en interiores para un rendimiento óptimo y qué debe tenerse en cuenta?
Este sensor puede montarse en una pared o superficie interior. Los orificios de montaje están diseñados para adaptarse a cajas de empotrar estándar europeas. Se requieren dos tornillos para fijar el sensor a la caja de empotrar. La carcasa del sensor cubrirá completamente la caja de empotrar. Para garantizar un rendimiento óptimo, mantenga el sensor fuera de la luz solar directa.
Este sensor puede montarse en una pared o superficie interior. Los orificios de montaje están diseñados para adaptarse a cajas de empotrar estándar europeas. Se requieren dos tornillos para fijar el sensor a la caja de empotrar. La carcasa del sensor cubrirá completamente la caja de empotrar. Para garantizar un rendimiento óptimo, mantenga el sensor fuera de la luz solar directa.
¿Cuáles son las características de diseño y protección de la carcasa del sensor?
La carcasa está diseñada para uso en interiores. Ofrece protección IP30 contra la entrada de polvo y humedad. La carcasa ha sido diseñada y fabricada internamente por Sentera Plastics. Es excepcionalmente resistente gracias al uso de plástico r-ABS de alta calidad. Gracias a su diseño moderno y contemporáneo, este sensor puede utilizarse en la mayoría de los estilos de interiores.
La carcasa está diseñada para uso en interiores. Ofrece protección IP30 contra la entrada de polvo y humedad. La carcasa ha sido diseñada y fabricada internamente por Sentera Plastics. Es excepcionalmente resistente gracias al uso de plástico r-ABS de alta calidad. Gracias a su diseño moderno y contemporáneo, este sensor puede utilizarse en la mayoría de los estilos de interiores.
