CO2 Fühler | Aufputzmontage | LED Anzeigen | 24 V DC - PoM
Produktbeschreibung
Dieser Sensor misst Temperatur, Luftfeuchtigkeit, CO₂ und Umgebungslicht.
Messung und Anzeige: Der CO₂-Gehalt wird über LEDs angezeigt (grün/gelb/rot), und alle Daten sind über Modbus RTU abrufbar. Das CO₂-Sensorelement ist austauschbar.
Ausgang und Steuerung: Die Messwerte werden über drei analoge Ausgänge (Standard: 0–10 V) und Modbus RTU übertragen.
Die Lüftungssteuerung ist über den Umgebungslichtsensor möglich. Alle Einstellungen, einschließlich der LED-Helligkeit, sind über Modbus RTU anpassbar.
Stromversorgung und Anschluss: Der Sensor wird mit 24 V DC betrieben und über Klemmleisten oder RJ45 angeschlossen.
Der Sensor ist ideal zur Luftqualitäts- und CO₂-Überwachung in öffentlichen Bereichen wie Schulen, Büros und Restaurants.
Zusätzliche Spezifikationen und Beschreibung
Warum sind CO₂-Sensoren wichtig für die Raumluftqualität und welche Parameter messen sie?
Menschen produzieren CO₂ oder Kohlendioxid beim Atmen. Das macht die CO₂-Konzentration zu einem guten Indikator für die Belegung und Aktivitätsstufe in einem Raum. Je höher die Belegung oder Aktivitätsstufe, desto mehr Frischluftzufuhr ist erforderlich, um eine gute Raumluftqualität zu gewährleisten. Aus diesem Grund werden in vielen Anwendungen CO₂-Sensoren als Indikator für den Lüftungsbedarf verwendet. Neben CO₂ misst dieser Sensor auch Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Die gemessene Temperatur, relative Luftfeuchtigkeit und CO₂-Konzentration sind über die drei analogen Ausgänge und über die Modbus-RTU-Kommunikation verfügbar. Der Taupunkt und das Umgebungslichtniveau sind über die Modbus-RTU-Kommunikation verfügbar.
Menschen produzieren CO₂ oder Kohlendioxid beim Atmen. Das macht die CO₂-Konzentration zu einem guten Indikator für die Belegung und Aktivitätsstufe in einem Raum. Je höher die Belegung oder Aktivitätsstufe, desto mehr Frischluftzufuhr ist erforderlich, um eine gute Raumluftqualität zu gewährleisten. Aus diesem Grund werden in vielen Anwendungen CO₂-Sensoren als Indikator für den Lüftungsbedarf verwendet. Neben CO₂ misst dieser Sensor auch Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Die gemessene Temperatur, relative Luftfeuchtigkeit und CO₂-Konzentration sind über die drei analogen Ausgänge und über die Modbus-RTU-Kommunikation verfügbar. Der Taupunkt und das Umgebungslichtniveau sind über die Modbus-RTU-Kommunikation verfügbar.
Wie funktionieren die analogen Ausgänge des Sensors und welche Werte übertragen sie?
Dieser Sensor verfügt über drei analoge Ausgänge. Jeder von ihnen überträgt einen der gemessenen Werte. Zum Beispiel überträgt Ausgang 1 standardmäßig 0 Volt bei 0 °C und 10 Volt bei 50 °C. Jeder Ausgangswert variiert proportional zum gemessenen Temperatur-, Feuchtigkeits- oder CO₂-Wert. Die gemessene Temperatur ist über Ausgang 1 verfügbar, die relative Luftfeuchtigkeit über Ausgang 2 und die CO₂-Konzentration über Ausgang 3. Standardmäßig ist der Ausgangstyp 0–10 Volt. Andere Ausgangstypen können über die Modbus-Holding-Register ausgewählt werden.
Wie wird der CO₂-Wert mit LEDs visualisiert und können die Bereiche angepasst werden?
Dieser HLK-Transmitter bietet eine klare, visuelle Anzeige des CO₂-Niveaus über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der CO₂-Wert im Normalbereich liegt – es gibt ausreichend Frischluftzufuhr. Wenn der CO₂-Wert den Warnbereich erreicht, leuchtet die gelbe LED auf. Rot bedeutet, dass die CO₂-Werte zu hoch sind oder dass eine unzureichende Frischluftzufuhr besteht. Die Bereiche können über die Modbus-Holding-Register angepasst werden. Die LED-Anzeigen können den Status eines der drei gemessenen Werte anzeigen, sind aber standardmäßig auf CO₂ eingestellt.

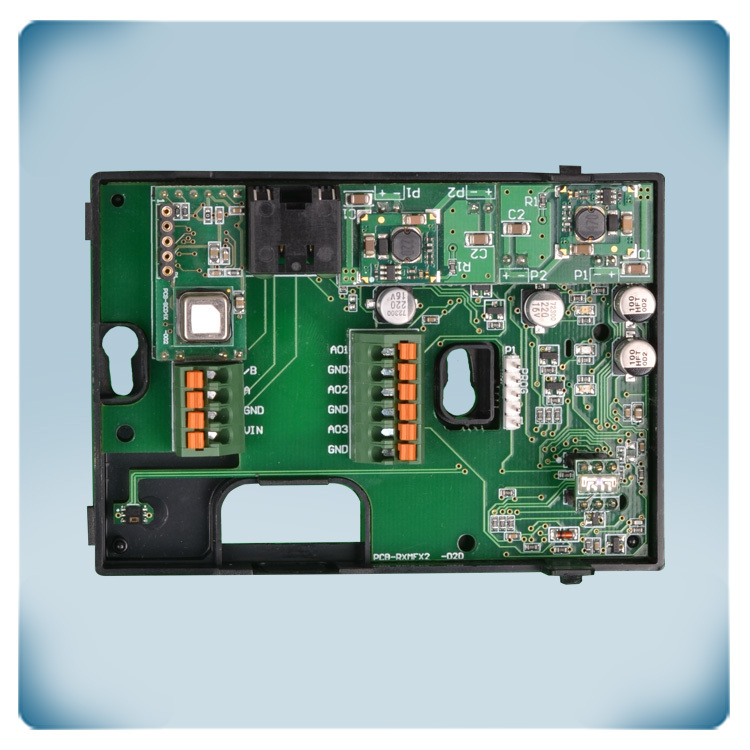

Wie werden die Stromversorgungs- und Kommunikationsanschlüsse des Sensors hergestellt?
Dieser Sensor bietet die Möglichkeit, ihn über die Käfigklemmen oder über den RJ45-Anschluss zu verbinden. Versorgungsspannung und Modbus-RTU-Kommunikation können über den RJ45-Anschluss verbunden werden. Über die Klemmenblöcke ist es möglich, die Ausgänge, die Modbus-RTU-Kommunikation und die Versorgungsspannung anzuschließen. Niemals die Versorgungsspannung gleichzeitig über den RJ45-Anschluss und die Klemmenblöcke anschließen. Die Versorgungsspannung beträgt 24 V DC. Die Masseanschlüsse der Stromversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass ein 4-adriges Kabel erforderlich ist, um diesen Sensor anzuschließen. Die meisten 24 V DC-Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine Versorgungsspannung von 24 V DC erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Wie funktionieren photoakustische Sensortechnologie und die ABC-Logik-Kalibrierung?
Photoakustische Sensoren sind hochsensibel und spezifisch, was sie nützlich für die Erkennung verschiedener Gase wie Schadstoffe, Spurengase und flüchtige organische Verbindungen macht. Die Verwendung spezifischer Infrarot-Wellenlängen, die den Absorptionslinien von CO₂ entsprechen, stellt sicher, dass Störungen durch andere Gase minimiert werden.
Dieser Sensor verfügt über drei analoge Ausgänge. Jeder von ihnen überträgt einen der gemessenen Werte. Zum Beispiel überträgt Ausgang 1 standardmäßig 0 Volt bei 0 °C und 10 Volt bei 50 °C. Jeder Ausgangswert variiert proportional zum gemessenen Temperatur-, Feuchtigkeits- oder CO₂-Wert. Die gemessene Temperatur ist über Ausgang 1 verfügbar, die relative Luftfeuchtigkeit über Ausgang 2 und die CO₂-Konzentration über Ausgang 3. Standardmäßig ist der Ausgangstyp 0–10 Volt. Andere Ausgangstypen können über die Modbus-Holding-Register ausgewählt werden.
Wie wird der CO₂-Wert mit LEDs visualisiert und können die Bereiche angepasst werden?
Dieser HLK-Transmitter bietet eine klare, visuelle Anzeige des CO₂-Niveaus über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass der CO₂-Wert im Normalbereich liegt – es gibt ausreichend Frischluftzufuhr. Wenn der CO₂-Wert den Warnbereich erreicht, leuchtet die gelbe LED auf. Rot bedeutet, dass die CO₂-Werte zu hoch sind oder dass eine unzureichende Frischluftzufuhr besteht. Die Bereiche können über die Modbus-Holding-Register angepasst werden. Die LED-Anzeigen können den Status eines der drei gemessenen Werte anzeigen, sind aber standardmäßig auf CO₂ eingestellt.
Wie werden die Stromversorgungs- und Kommunikationsanschlüsse des Sensors hergestellt?
Dieser Sensor bietet die Möglichkeit, ihn über die Käfigklemmen oder über den RJ45-Anschluss zu verbinden. Versorgungsspannung und Modbus-RTU-Kommunikation können über den RJ45-Anschluss verbunden werden. Über die Klemmenblöcke ist es möglich, die Ausgänge, die Modbus-RTU-Kommunikation und die Versorgungsspannung anzuschließen. Niemals die Versorgungsspannung gleichzeitig über den RJ45-Anschluss und die Klemmenblöcke anschließen. Die Versorgungsspannung beträgt 24 V DC. Die Masseanschlüsse der Stromversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass ein 4-adriges Kabel erforderlich ist, um diesen Sensor anzuschließen. Die meisten 24 V DC-Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine Versorgungsspannung von 24 V DC erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Wie funktionieren photoakustische Sensortechnologie und die ABC-Logik-Kalibrierung?
Photoakustische Sensoren sind hochsensibel und spezifisch, was sie nützlich für die Erkennung verschiedener Gase wie Schadstoffe, Spurengase und flüchtige organische Verbindungen macht. Die Verwendung spezifischer Infrarot-Wellenlängen, die den Absorptionslinien von CO₂ entsprechen, stellt sicher, dass Störungen durch andere Gase minimiert werden.
Im Gegensatz zu transmissiven NDIR-Sensoren messen photoakustische NDIR-Sensoren die von CO₂-Molekülen absorbierte Energie. Wenn der Infrarot-Emitter gepulst wird, absorbieren CO₂-Moleküle regelmäßig Infrarotlicht. Dies führt zu zusätzlicher molekularer Vibration, die eine Druckwelle innerhalb der Messkammer erzeugt. Je höher die CO₂-Konzentration, desto mehr Licht wird absorbiert und desto stärker ist die akustische Welle. Ein Mikrofon in der Gaskammer erkennt diese und die CO₂-Konzentration kann berechnet werden. Photoakustische NDIR-Sensoren ermöglichen eine viel stärkere Miniaturisierung der Messkammer. Außerdem sind sie aufgrund der Omnidirektionalität der Schallwellen mechanisch und thermisch robuster.
Der selbstkalibrierende Algorithmus ABC-Logik ist standardmäßig aktiviert. Dieser Algorithmus ist für Anwendungen konzipiert, bei denen die CO₂-Konzentrationen mindestens einmal innerhalb eines Zeitraums von 7 Tagen (für 15 Minuten) auf Außenluftbedingungen (400 ppm) sinken – typischerweise während unbeaufsichtigter Zeiten. Der Sensor erreicht seine Betriebsgenauigkeit nach 25 Stunden kontinuierlichem Betrieb unter Bedingungen mit einer Referenzluft von 400 ppm ± 10 ppm CO₂.
Wie sollte der Sensor für optimale Leistung im Innenbereich montiert werden und was ist zu beachten?
Dieser Sensor kann an einer Wand oder einer Oberfläche im Innenbereich montiert werden. Die Montagelöcher sind so konzipiert, dass sie Standard-EU-Wanddosen aufnehmen können. Zwei Schrauben sind erforderlich, um den Sensor an der Wanddose zu befestigen. Das Sensorgehäuse umschließt die Wanddose vollständig. Um eine optimale Leistung zu gewährleisten, sollte der Sensor nicht direktem Sonnenlicht ausgesetzt werden.
Welche Design- und Schutzmerkmale hat das Sensorgehäuse?
Das Gehäuse ist für den Innenbereich konzipiert. Es bietet IP30-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Das Gehäuse wird im eigenen Haus bei Sentera Plastics entworfen und hergestellt. Es ist durch die Verwendung von hochwertigem r-ABS-Kunststoff besonders robust. Dank seines modernen, zeitgemäßen Designs kann dieser Sensor in den meisten Innenräumen verwendet werden.
