Capteur de CO2 | montage mural | indicateurs LED | 24 V DC – PoM
Description du produit
La température, l'humidité relative, le CO2 et le niveau de lumière ambiante sont tous mesurés par ce capteur d'ambiance. Le niveau de CO2 est indiqué visuellement par les indicateurs LED vert, jaune et rouge.
La tension d'alimentation est de 24 V DC et peut être raccordée à l'aide des borniers ou du connecteur RJ45. Les valeurs mesurées sont communiquées via trois sorties analogiques et le protocole Modbus RTU.
Le type de sortie est réglé par défaut sur 0-10 V, mais différents types de sortie sont disponibles. La détection de la lumière ambiante est utilisée dans de nombreuses applications pour contrôler le système de ventilation en fonction de l'occupation de la pièce. La communication Modbus RTU permet d'ajuster tous les paramètres.
L'élément du capteur de CO2 peut être remplacé. L'intensité lumineuse des LED utilisées pour l'indication d'état peut également être réglée. Ce dispositif de mesure de CO2 est couramment utilisé dans les écoles, les immeubles de bureaux, les restaurants et autres lieux publics pour connaitre les niveaux de dioxyde de carbone et s'assurer qu'une quantité suffisante d'air frais est fournie dans la pièce.
Spécifications et descriptions supplémentaires
L'apport d'air frais est-il suffisant pour la qualité de l'air ambiant ?
Les humains émettent du CO2 en respirant. Cela fait de la concentration en CO2 un indicateur fiable du taux d'occupation et du niveau d'activité dans un espace. Plus l'occupation ou l'activité est élevée, plus il est nécessaire d'assurer un bon apport en air frais pour maintenir une qualité d'air intérieur optimale. C'est pourquoi, dans de nombreuses applications, les capteurs de CO2 sont utilisés comme indicateur des besoins en ventilation. En plus du CO2, ce capteur mesure également la température, l'humidité relative et le niveau de lumière ambiante. Les valeurs de température, d'humidité relative et de niveau de CO2 sont accessibles via les trois sorties analogiques et par la communication Modbus RTU. Le point de rosée et le niveau de lumière ambiante sont disponibles via la communication Modbus RTU.
Comment les trois sorties analogiques transmettent-elles les valeurs mesurées ?
Ce capteur dispose de trois sorties analogiques. Chacune d'entre elles transmet l'une des valeurs mesurées. Par exemple, par défaut, la sortie 1 transmettra 0 Volt à 0 °C et 10 Volt à 50 °C. Chaque valeur de sortie varie de manière proportionnelle en fonction de la température, de l'humidité ou de la concentration en CO2 mesurée. La température mesurée est disponible via la sortie 1, l'humidité relative via la sortie 2 et la concentration en CO2 via la sortie 3. Par défaut, le type de sortie est de 0 à 10 Volt. D'autres types de sortie peuvent être sélectionnés via les registres de maintien Modbus.
Comment le capteur fournit-il une indication visuelle de la valeur mesurée ?
Ce transmetteur CVC offre une indication visuelle claire du niveau de CO2 via les LED vertes, jaunes et rouges. La LED verte indique que le niveau de CO2 est dans la plage normale - l'apport en air frais est suffisant. Lorsque le niveau de CO2 entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie que les niveaux de CO2 sont trop élevés ou qu'il n'y a pas suffisamment d'apport en air frais. Les plages peuvent être ajustées via les registres de maintien Modbus. Les indicateurs LED peuvent visualiser le statut de l'une des trois valeurs mesurées, mais sont réglés par défaut sur le CO2.
Faut-il utiliser le connecteur RJ45 ou les borniers pour la connexion ?

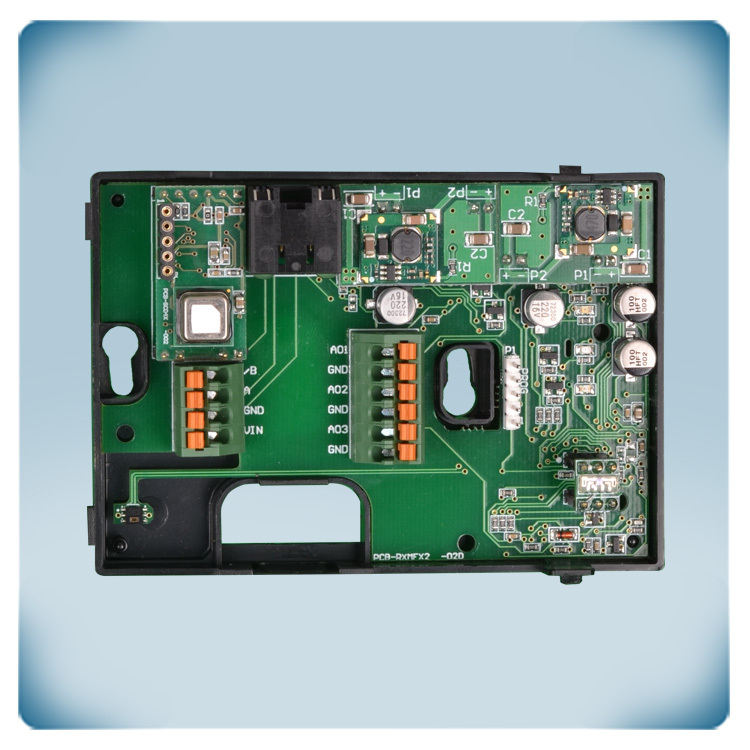

Ce capteur vous offre le choix de le connecter via les borniers à cage de serrage ou via le connecteur RJ45. La tension d'alimentation et la communication Modbus RTU peuvent être connectées via le connecteur RJ45. Les borniers permettent de connecter les sorties, la communication Modbus RTU et la tension d'alimentation. Ne connectez jamais simultanément la tension d'alimentation via le connecteur RJ45 et les borniers. La tension d'alimentation est de 24 V CC. Les bornes de mise à la terre de l'alimentation (V-) et de la sortie (GND) ne sont pas internement connectées. Cela signifie qu'un câble à 4 fils est nécessaire pour connecter ce capteur. La plupart des alimentations électriques en courant continu de 24 V offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC accroît la sécurité et la fiabilité de votre installation.
Comment fonctionnent l'élément de détection photoacoustique et la logique d'auto-étalonnage ABC ?
Les capteurs photoacoustiques, en raison de leur grande sensibilité et spécificité, peuvent détecter une large gamme de gaz, y compris les polluants, les gaz sous forme de traces et les composés organiques volatils. L'utilisation de longueurs d'onde infrarouges spécifiques correspondant aux lignes d'absorption du CO2 réduit les interférences d'autres gaz. L'algorithme d'auto-étalonnage ABC est activé par défaut. Cet algorithme est destiné aux applications où les concentrations de CO2 descendront au moins une fois (15 minutes) en dehors des conditions ambiantes (400 ppm) au cours d'une période de 7 jours, comme c'est courant pendant les périodes d'inoccupation. Le capteur atteindra une précision opérationnelle après 25 heures de fonctionnement continu lorsqu'il est exposé à des niveaux de référence ambiants de CO2 de 400 ppm ±10 ppm.
Comment Monter le Capteur à l'Intérieur pour une Performance Optimale, et Que Faut-il Considérer ?
Ce capteur peut être monté sur un mur ou une surface à l'intérieur. Les trous de montage sont conçus pour s'adapter aux boîtiers d'encastrement muraux européens standard. Deux vis sont nécessaires pour fixer le capteur au boîtier d'encastrement mural. Le boîtier du capteur recouvrira complètement le boîtier d'encastrement mural. Pour garantir des performances maximales, maintenez le capteur loin de la lumière directe du soleil.
Ce capteur peut être monté sur un mur ou une surface à l'intérieur. Les trous de montage sont conçus pour s'adapter aux boîtiers d'encastrement muraux européens standard. Deux vis sont nécessaires pour fixer le capteur au boîtier d'encastrement mural. Le boîtier du capteur recouvrira complètement le boîtier d'encastrement mural. Pour garantir des performances maximales, maintenez le capteur loin de la lumière directe du soleil.
Quelles Sont les Caractéristiques de Conception et de Protection du Boîtier du Capteur ?
Le boîtier est conçu pour une utilisation en intérieur. Il offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Le boîtier est conçu et fabriqué en interne chez Sentera Plastics. Il est exceptionnellement solide grâce à l'utilisation de plastique r-ABS de haute qualité. Grâce à son design contemporain et moderne, ce capteur peut être utilisé dans la plupart des styles d'intérieur.
Le boîtier est conçu pour une utilisation en intérieur. Il offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Le boîtier est conçu et fabriqué en interne chez Sentera Plastics. Il est exceptionnellement solide grâce à l'utilisation de plastique r-ABS de haute qualité. Grâce à son design contemporain et moderne, ce capteur peut être utilisé dans la plupart des styles d'intérieur.
