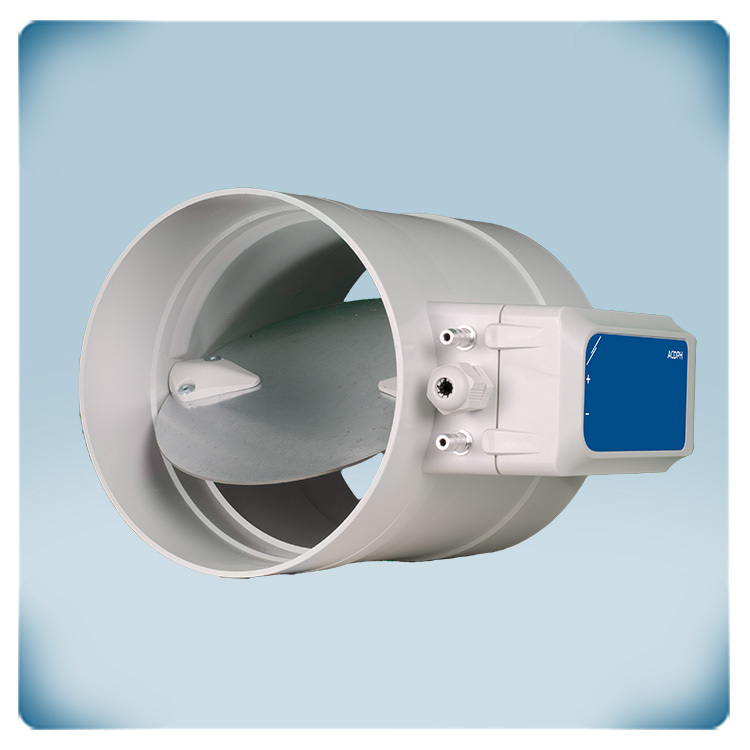

.webp "VAV sklendė su pavara ir slėgio jutikliu")

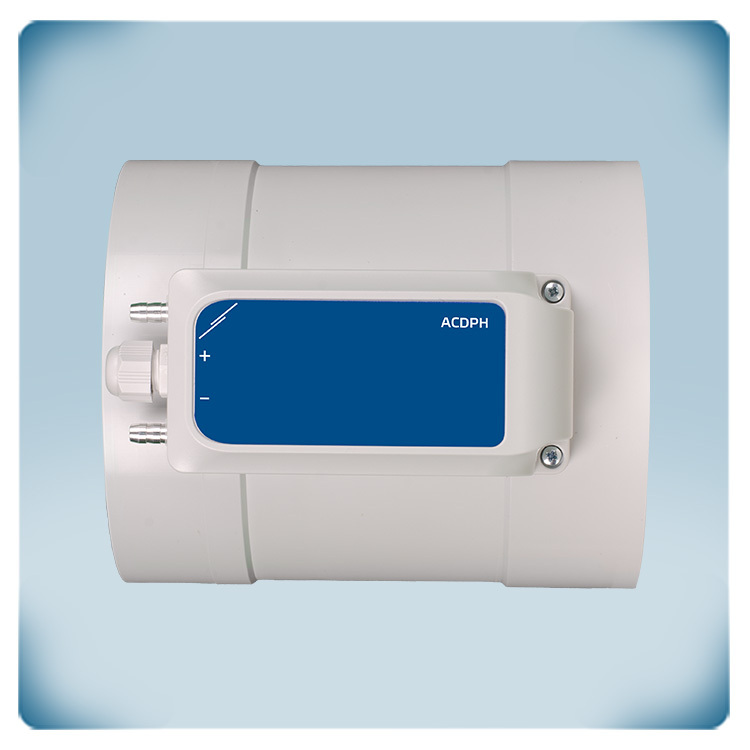

.webp "Sklendės pavara")

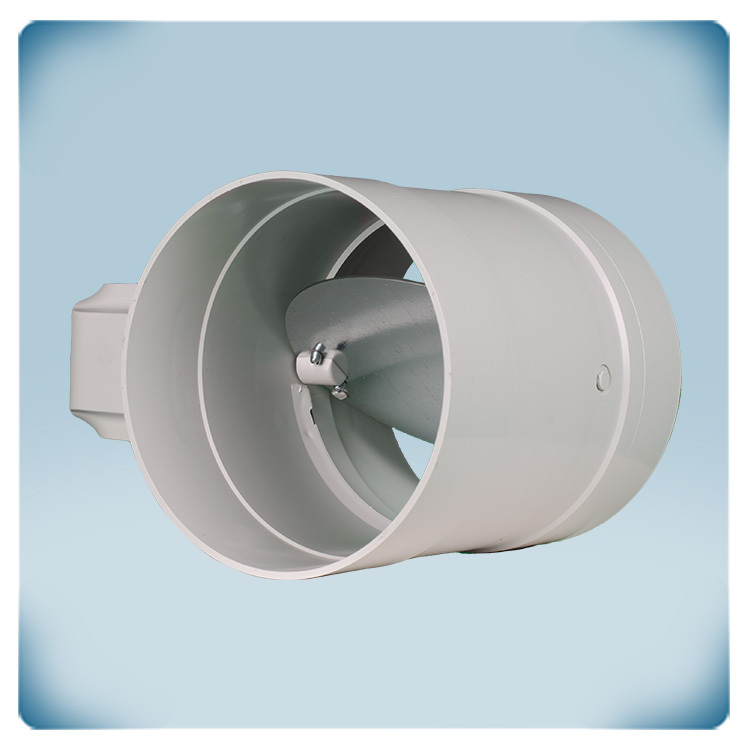

.webp "VAV sklendė turi metaline mentę")

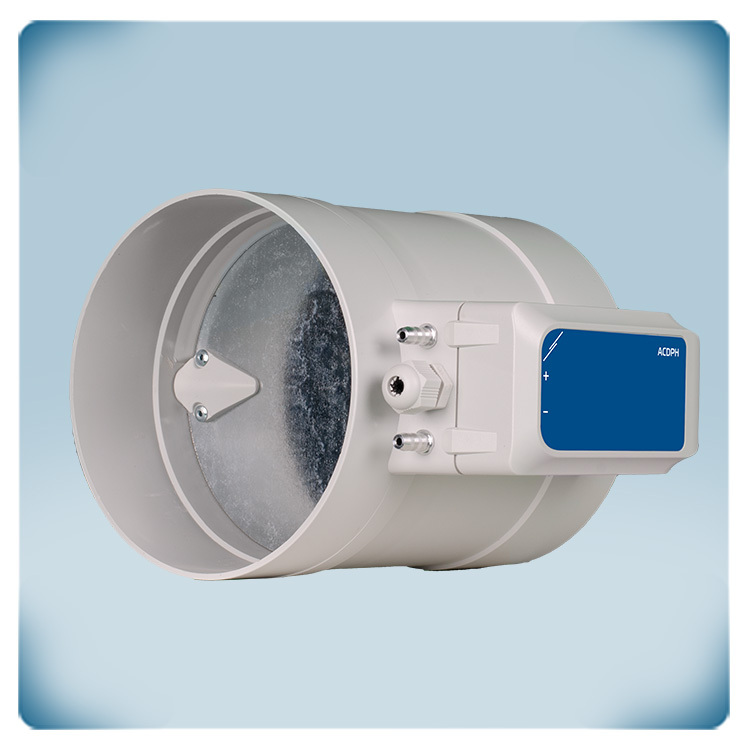

.webp "Sklendės aliuminiai vamzdeliai žarnelių pajungimui")

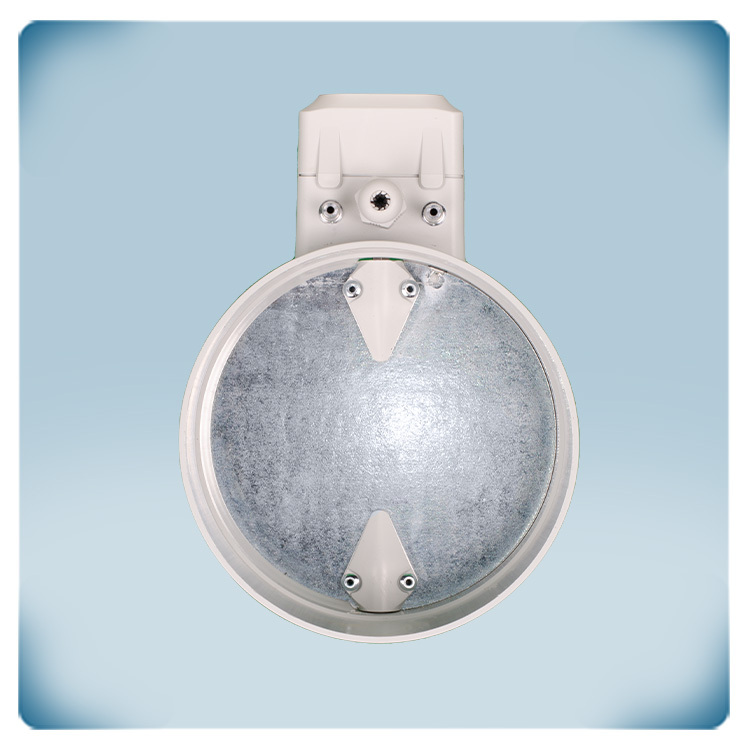

.webp "Sandari sklendė")

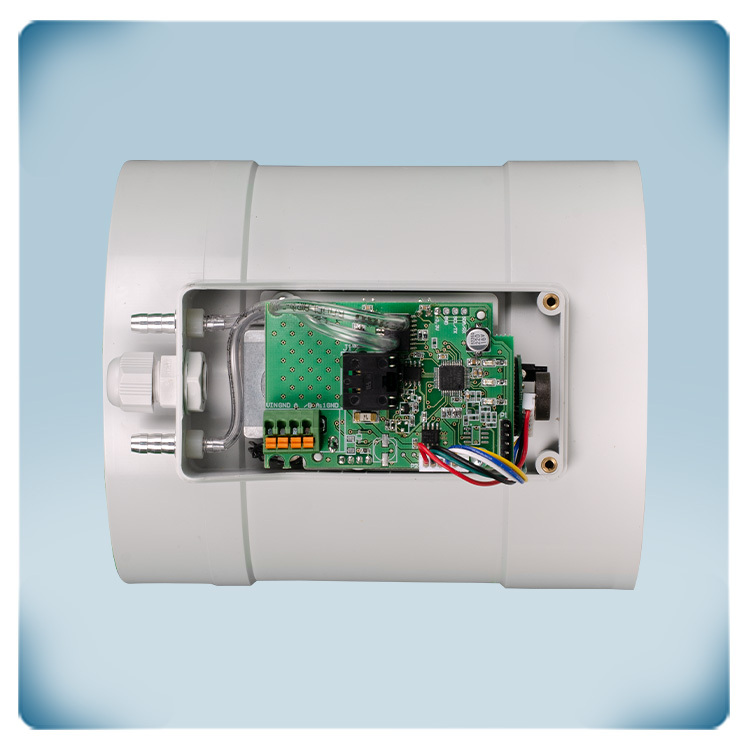

.webp "Sklendės pajungimas")
Techninė dokumentacija
Apvali sklendė su pavara ir slėgio valdymu | 125 mm
Produkto aprašymas
Apvali sklendė su įmontuotu slėgio jutikliu. Tinka standartiniams 125 mm skersmens ortakiams. Sklendės mentės padėtis yra automatiškai reguliuojama, kad būtų palaikomas slėgio skirtumas, oro srautas arba oro greitis pastovus kuris yra nustatytas. Nustatytą vertę, mažiausią ir didžiausią sklendės mentės padėtį ir visus kitus parametrus galima keisti per Modbus RTU ryšį.
Sklendės mentė turi 4 sandarumo klasę (EN1751). Korpuso sandarumas yra D klasės pagal EN1751. Jis gali valdyti oro srautus, kurių greitis yra nuo 0 iki 10 m/s. Maitinimo įtampa yra 24 VDC, PoM.
Papildomos specifikacijos ir aprašymas
Koks sklendės korpusas?
Sklendės korpusas pagamintas iš aukštos kokybės r-ABS plastiko. Ši medžiaga yra ypač atspari karščiui, labai tvirta ir puikiai apsaugo nuo smūgių.
Pagal ką reguliuojamas sklendės mentė?
Sklendės mentės padėtis yra automatiškai reguliuojama, kad būtų palaikomas slėgio skirtumas, oro tūrio srautas arba oro greitis pastovus. Nustatymus galima keisti per Modbus RTU ryšį arba per SenteraWeb debesies platformą.
Kas daro šią sklendę energiškai efektyvia?
Ši apvali sklendė gali būti naudojama kartu su standartiniais 125 mm skersmens ortakiais. Ortakiai gali būti įstatomi į sklendės vidų. Siekiant užtikrinti sistemos sandarumą, perėjimas tarp ortakio ir sklendės turi būti užsandarintas aliuminio juosta. Sklendė nesukelia papildomo oro pasipriešinimo, nes ortakiai gali būti įstumti į sklendę. Tai padidina visos sistemos efektyvumą. Pasipriešinimas ir slėgio nuostoliai sumažinami iki absoliutaus minimumo. Dėl to ventiliatorių energijos sąnaudos bus žymiai mažesnės.
Kaip Power over Modbus supaprastina montavimą?
Modbus RTU ryšys ir 24 VDC maitinimo įtampa gali būti prijungti vienu UTP kabeliu – tai vadiname Power over Modbus arba PoM. Siekiant palengvinti instaliaciją, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinius su RJ45 jungtimi. Šie maitinimo šaltiniai turi apsaugą nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 VDC maitinimo įtampa padidina įrenginio saugumą ir patikimumą. Šis CAV valdiklis taip pat gali būti prijungtas per gnybtų bloką. Svarbu vienu metu nejungti maitinimo įtampos tiek per gnybtų bloką, tiek per RJ45 lizdą! Norimas diferencialinio slėgio nustatymas ir visi kiti parametrai gali būti reguliuojami per Modbus RTU ryšį. Įrašius norimą nustatytą reikšmę į Modbus Holding registrą 25, CAV valdiklis automatiškai sureguliuos sklendės padėtį ir palaikys pastovų diferencialinį slėgį. Visą Modbus registrų žemėlapį (visus reguliuojamus parametrus) galima atsisiųsti šio puslapio viršuje.
Kaip ši sklendė palaiko pastovų oro srautą?
Ši apvali motorizuota sklendė turi integruotą slėgio valdiklį. Sklendės mentės padėtis automatiškai valdoma taip, kad diferencialinis slėgis (oro srauto kiekis arba oro greitis) būtų palaikomas pastovus pagal nustatytą reikšmę. Esant stipriai kintančiam šviežio oro poreikiui skirtingose pastato patalpose, šis valdymo vožtuvas gali užtikrinti pastovų oro tiekimą konkrečioje patalpoje. Oro srautas turi didelę įtaką tiek oro kokybei, kuriuo kvėpuojame, tiek mūsų komfortui. Tinkamas oro srautas užtikrina ventiliaciją, t. y. tiekia šviežią orą ir pašalina užsistovėjusį orą, todėl sumažinamas patalpų oro teršalų, tokių kaip lakieji organiniai junginiai (VOC), anglies monoksidas ir kitos kenksmingos dujos, kiekis. Tai taip pat vadinama CAV (Constant Air Volume – pastovaus oro tūrio) valdikliu. Nustatyta reikšmė gali būti keičiama per Modbus RTU ryšį arba naudojant SenteraWeb debesijos platformą.
Ši apvali motorizuota sklendė turi integruotą slėgio valdiklį. Sklendės mentės padėtis automatiškai valdoma taip, kad diferencialinis slėgis (oro srauto kiekis arba oro greitis) būtų palaikomas pastovus pagal nustatytą reikšmę. Esant stipriai kintančiam šviežio oro poreikiui skirtingose pastato patalpose, šis valdymo vožtuvas gali užtikrinti pastovų oro tiekimą konkrečioje patalpoje. Oro srautas turi didelę įtaką tiek oro kokybei, kuriuo kvėpuojame, tiek mūsų komfortui. Tinkamas oro srautas užtikrina ventiliaciją, t. y. tiekia šviežią orą ir pašalina užsistovėjusį orą, todėl sumažinamas patalpų oro teršalų, tokių kaip lakieji organiniai junginiai (VOC), anglies monoksidas ir kitos kenksmingos dujos, kiekis. Tai taip pat vadinama CAV (Constant Air Volume – pastovaus oro tūrio) valdikliu. Nustatyta reikšmė gali būti keičiama per Modbus RTU ryšį arba naudojant SenteraWeb debesijos platformą.
