Przepustnica powietrza z napędem i regulacją ciśnienia | 125 mm

Kod artykułu ACDPH-125
GTIN 14 5401003018637
Numer Introstata 84.81.80.85
Kategoria Przepustnice okrągłe z siłownikiem i wbudowanym czujnikiem
Aktualne zapasy 6 szt.
Czas realizacji fabrycznej 5 Tydzień

Opis produktu

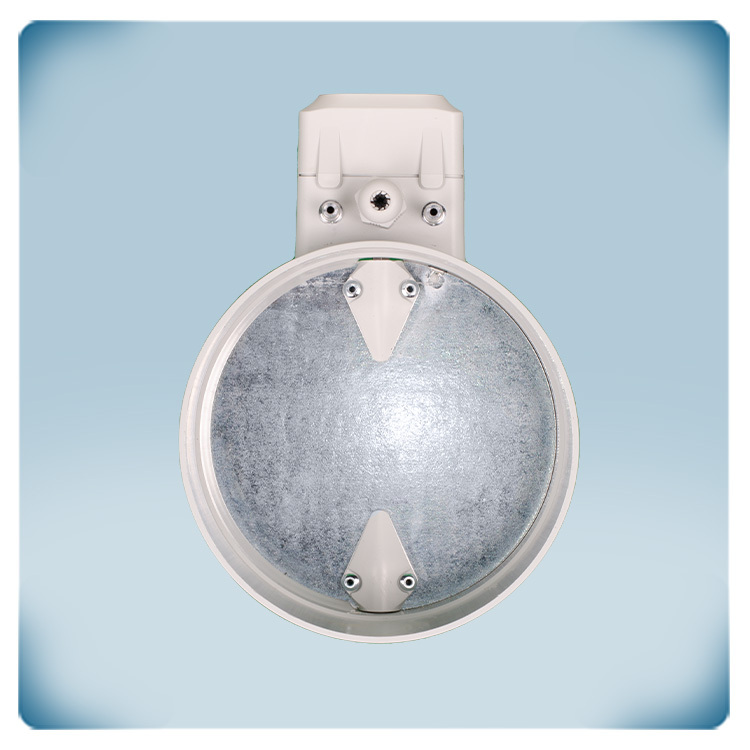

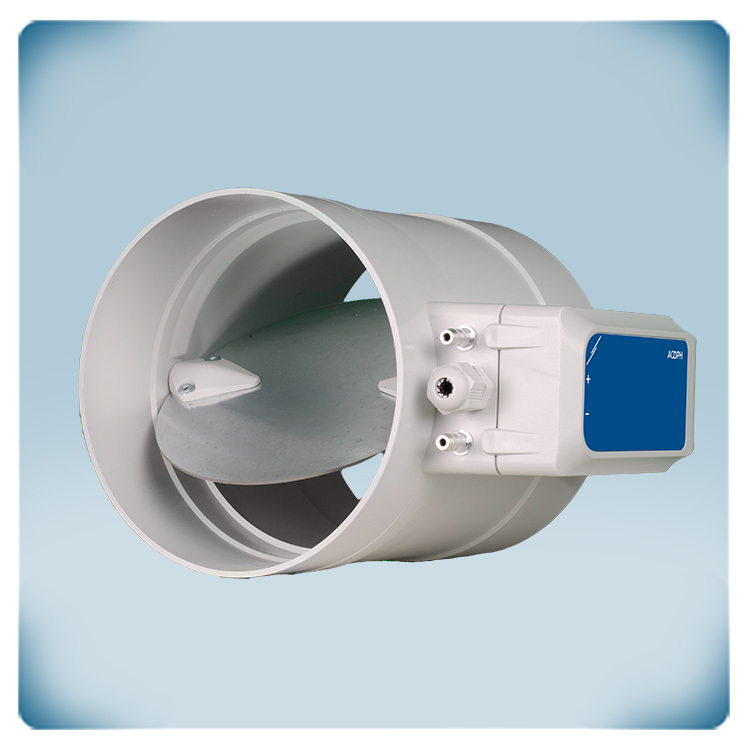

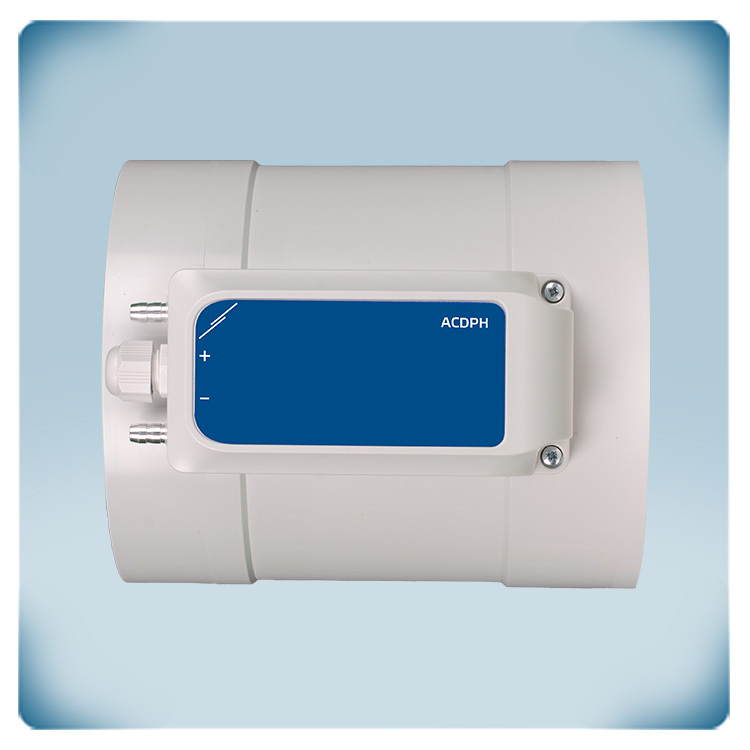

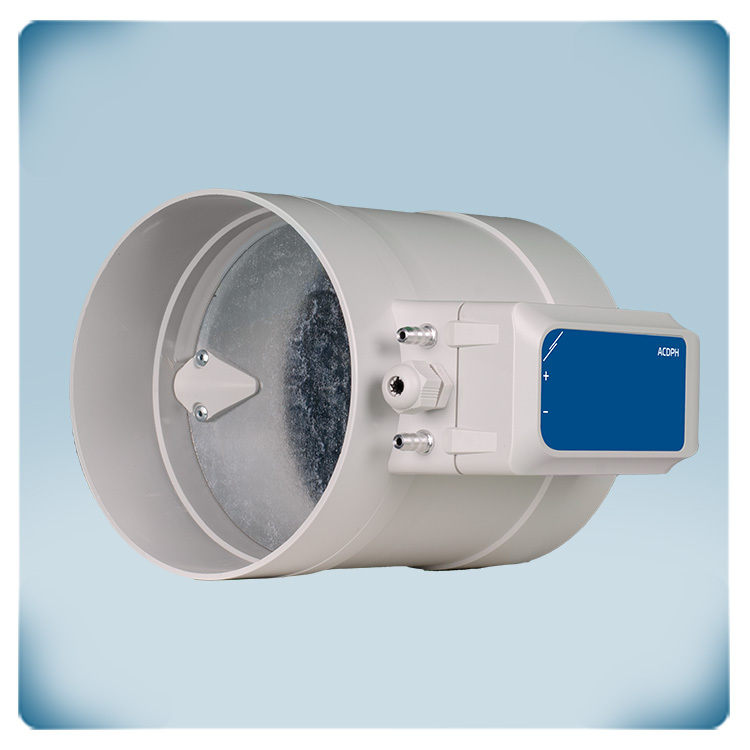

Okrągła przepustnica powietrza z silnikiem oraz wbudowanym regulatorem różnicy ciśnień. Pasuje do standardowych kanałów powietrznych o średnicy 125 mm.

Pozycja przegrody przepustnicy jest automatycznie regulowana w celu utrzymania stałej różnicy ciśnień, przepływu objętościowego lub prędkości powietrza na pożądanej wartości zadanej.

Wartość zadaną, minimalną i maksymalną pozycję przegrody przepustnicy oraz wszystkie inne ustawienia można regulować za pomocą komunikacji Modbus RTU.

Przegroda przepustnicy zapewnia 4 klasę szczelności (EN1751). Szczelność obudowy to klasa D wg EN1751. Może kontrolować przepływy powietrza z prędkością od 0 do 10 m/s.

Napięcie zasilania wynosi 24 VDC, PoM.

Dodatkowe specyfikacje i opis


Jak ten przepust utrzymuje stały przepływ powietrza?

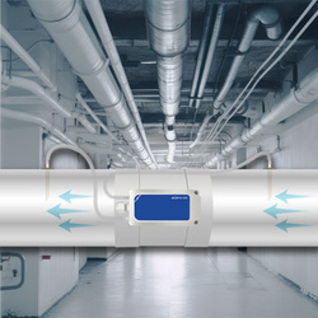

Ten okrągły przepust z napędem ma zintegrowany regulator ciśnienia. Pozycja łopaty przepustnicy jest automatycznie kontrolowana, aby utrzymać stałe ciśnienie różnicowe (przepływ objętościowy powietrza lub prędkość powietrza) na zadanym poziomie.W przypadku silnych wahań zapotrzebowania na świeże powietrze w różnych pomieszczeniach budynku, ten zawór sterujący może zagwarantować stały dopływ powietrza do danego pomieszczenia.Przepływ powietrza ma znaczący wpływ zarówno na jakość powietrza, którym oddychamy, jak i na nasz komfort. Prawidłowy przepływ powietrza zapewnia wentylację, czyli doprowadza świeże powietrze i usuwa zużyte, dzięki czemu poziom zanieczyszczeń powietrza wewnętrznego, takich jak lotne związki organiczne (VOC), tlenek węgla i inne szkodliwe gazy, zostaje zminimalizowany.Taki system nazywany jest również kontrolerem CAV (Constant Air Volume – stała objętość powietrza). Punkt zadany można regulować poprzez komunikację Modbus RTU lub za pośrednictwem platformy chmurowej SenteraWeb.

Co sprawia, że ten przepust jest energooszczędny?

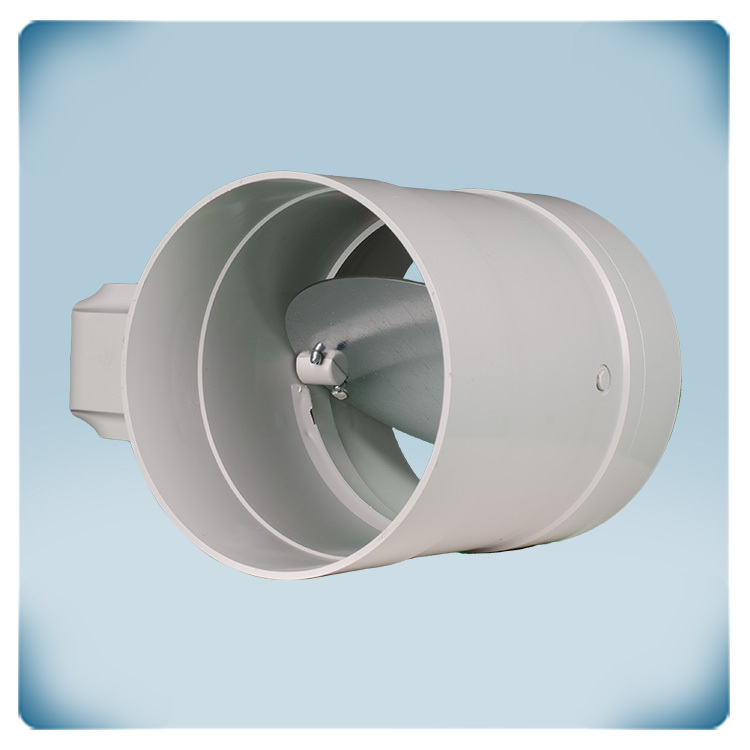

Ten okrągły przepust może być używany w połączeniu ze standardowymi kanałami okrągłymi o średnicy 125 mm. Kanały mogą być wsuwane bezpośrednio do wnętrza przepustu.Aby zagwarantować szczelność systemu, przejście między kanałem a przepustem musi być uszczelnione taśmą aluminiową.
Przepust nie powoduje dodatkowego oporu powietrza, ponieważ kanały są wsuwane do jego wnętrza. To zwiększa efektywność całego systemu. Opory i spadki ciśnienia są zredukowane do absolutnego minimum. W rezultacie zużycie energii przez wentylatory będzie znacząco niższe.

W jaki sposób Power over Modbus upraszcza instalację?przepływ
Komunikacja Modbus RTU oraz napięcie zasilania 24 VDC mogą być podłączone jednym kablem UTP – nazywamy to Power over Modbus, czyli PoM.Aby uprościć okablowanie, zalecamy stosowanie zasilaczy Sentera 24 VDC z gniazdem RJ45. Zasilacze te zapewniają ochronę przed zwarciem, przeciążeniem i przepięciem. Zasilanie 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.Ten kontroler CAV może być również podłączony poprzez blok zaciskowy.
Uwaga: nie należy podłączać zasilania jednocześnie przez blok zaciskowy i przez gniazdo RJ45!
Zadany punkt ciśnienia różnicowego oraz wszystkie inne ustawienia mogą być konfigurowane poprzez komunikację Modbus RTU. Po zapisaniu wartości punktu zadanego w rejestrze Modbus Holding nr 25, kontroler CAV automatycznie dostosuje pozycję przepustnicy i będzie utrzymywał stałe ciśnienie różnicowe.
Przegląd pełnej mapy rejestrów Modbus (wszystkich dostępnych ustawień) można pobrać na górze tej strony.

Czy można zdalnie sterować tym urządzeniem?
Kontroler CAV ACDPH może pracować jako samodzielne urządzenie, może być zintegrowany z siecią Modbus RTU lub może być podłączony do SenteraWeb – internetowego portalu HVAC.Po podłączeniu do SenteraWeb możliwe jest zdalne sterowanie oraz monitorowanie działania kontrolera CAV. SenteraWeb oferuje harmonogram dzienno-tygodniowy, umożliwiający definiowanie różnych trybów pracy w określonych momentach tygodnia.
Gdy ciśnienie różnicowe wykracza poza ustalony zakres, do wybranych użytkowników mogą być wysyłane alerty i powiadomienia.

Jakie są dodatkowe cechy?

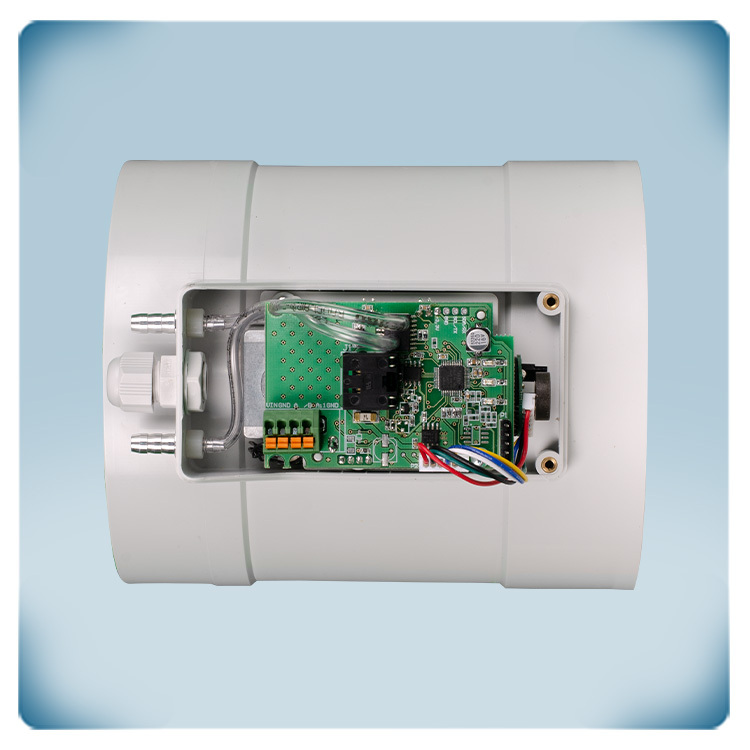

Przepust wykonany jest z wysokiej jakości tworzywa r-ABS. Materiał ten jest wyjątkowo odporny na wysokie temperatury, bardzo trwały i zapewnia dobrą ochronę przed uderzeniami.Metalowa łopata przepustnicy jest zabezpieczona przed korozją. Siłownik i kontroler CAV są płynnie zintegrowane w obrębie przepustu. To minimalizuje tarcia mechaniczne i umożliwia optymalne dopasowanie wszystkich elementów mechanicznych.
