Scheda tecnica
Controller CAV circolare | 125 mm
Descrizione del prodotto

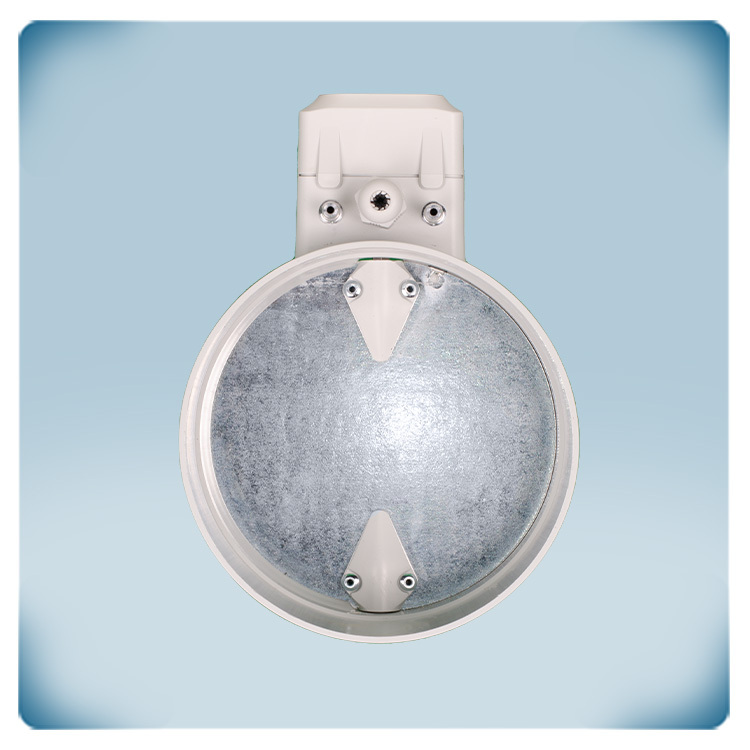

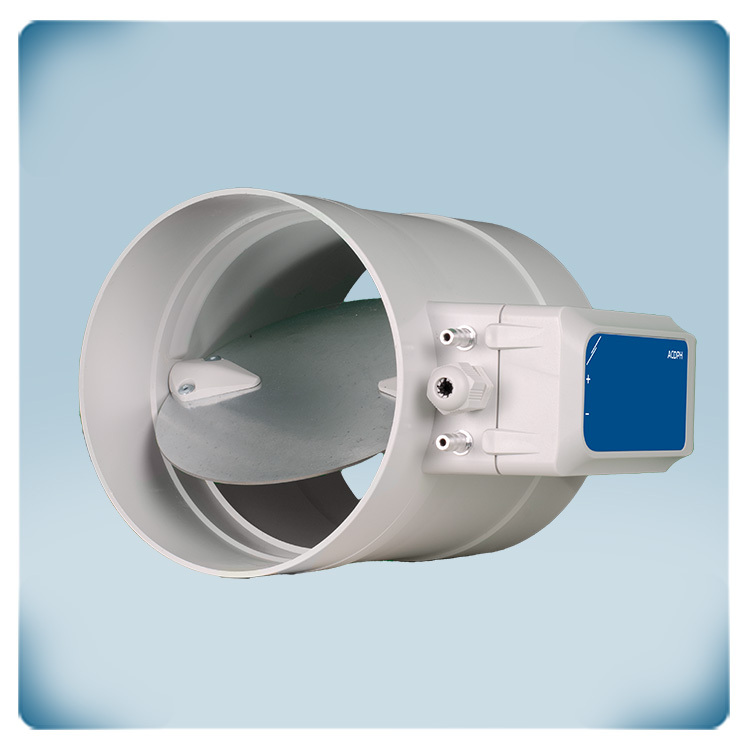

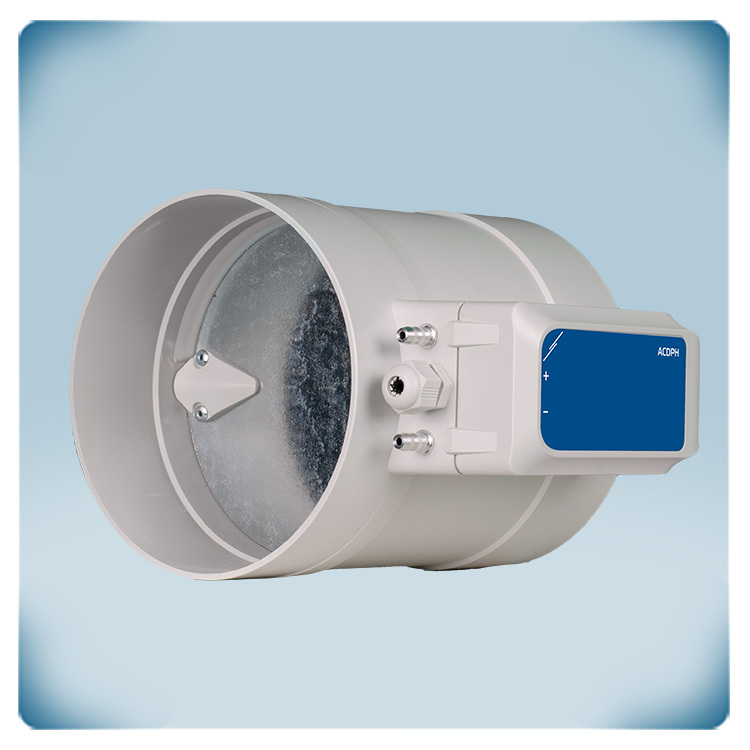

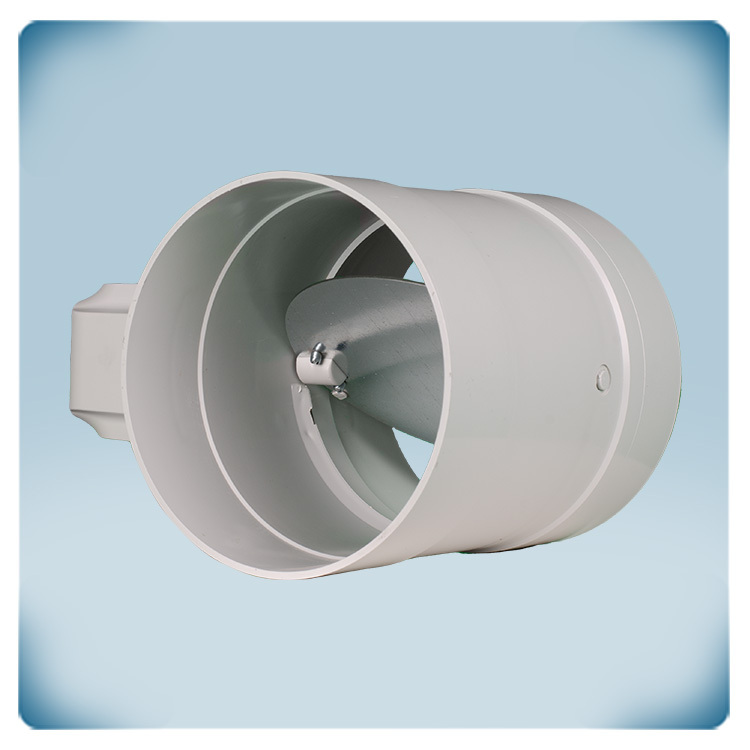

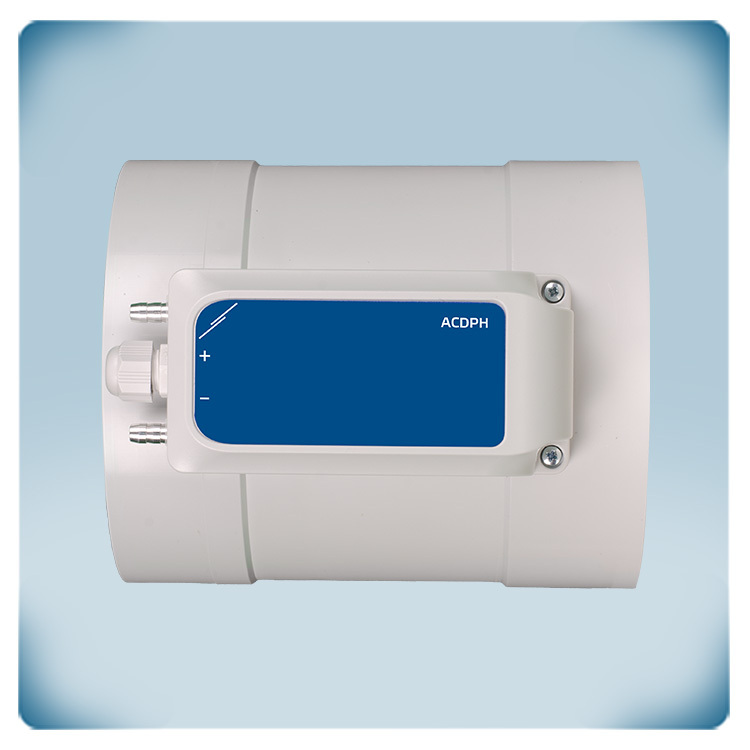

Serranda circolare motorizzata con regolatore di pressione differenziale integrato. Adatto a condotti dell'aria standard con un diametro di 125 mm.
La posizione della pala della serranda viene regolata automaticamente per mantenere costante la pressione differenziale, la portata d'aria o la velocità dell'aria al punto di regolazione desiderato. Il setpoint, la posizione minima e massima della pala della serranda e tutte le altre impostazioni possono essere regolate tramite la comunicazione Modbus RTU. La pala della serranda offre una tenuta d'aria di classe 4 (EN1751).
L'ermeticità del contenitore è di classe D secondo EN1751. Può controllare flussi d'aria con una velocità compresa tra 0 e 10 m/s. La tensione di alimentazione è 24 VDC, PoM.
Specifiche e descrizioni aggiuntive
Garantire un'afflusso di volume d'aria costante
Questa serranda motorizzata circolare ha un regolatore di pressione integrato. La posizione della serranda viene controllata automaticamente per mantenere costante la pressione differenziale (portata d'aria o velocità dell'aria) al setpoint desiderato. In caso di forte fluttuazione della richiesta di aria pulita nei diversi ambienti di un edificio, questa valvola di controllo può garantire un'alimentazione d'aria costante in un determinato ambiente. Il flusso d’aria ha un impatto significativo sia sulla qualità dell’aria che respiriamo che sul nostro comfort. Un flusso d'aria adeguato fornisce ventilazione, ovvero porta aria fresca rimuovendo l'aria viziata, riducendo così al minimo i livelli di inquinanti dell'aria interna, come i composti organici volatili (COV), il monossido di carbonio e altri gas nocivi. Questo è anche chiamato controller CAV (Constant Air Volume). Il setpoint può essere regolato tramite comunicazione Modbus RTU o tramite la piattaforma cloud SenteraWeb.
La minima resistenza all'aria si traduce in risparmio energetico
Questa serranda circolare può essere utilizzata in combinazione con condotti circolari standard con un diametro di 160 mm. I condotti circolari possono essere inseriti all'interno della serranda. Per garantire la tenuta all'aria dell'impianto, il passaggio tra canale e serranda deve essere sigillato con nastro di alluminio. La serranda non provoca ulteriore resistenza dell'aria perché i condotti possono essere fatti scorrere nella serranda. Ciò aumenta l'efficienza dell'intero sistema. Resistenza e perdite di carico sono ridotte al minimo assoluto. Di conseguenza, il consumo energetico dei ventilatori sarà notevolmente inferiore.
Tempo di installazione ridotto
La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC possono essere collegate tramite un cavo UTP, che noi chiamiamo Power over Modbus o PoM. Per facilitare il cablaggio si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Questi alimentatori offrono protezione da cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione. Questo controller CAV può anche essere collegato tramite la morsettiera. Assicurarsi di non collegare contemporaneamente la tensione di alimentazione tramite la morsettiera e tramite la presa RJ45!
Facile da usare
Il setpoint della pressione differenziale desiderato e tutte le altre impostazioni possono essere regolate tramite la comunicazione Modbus RTU. Dopo aver scritto il setpoint desiderato nel registro Modbus Holding 25, il controller CAV regolerà automaticamente la posizione della serranda e manterrà costante la pressione differenziale. Una panoramica della mappa completa dei registri Modbus (tutte le impostazioni regolabili) può essere scaricata in cima a questa pagina.
Connessione cloud per il controllo remoto
Il controllore ACDPH CAV può funzionare stand alone, può essere integrato in una rete Modbus RTU oppure può essere connesso a SenteraWeb - il portale HVAC online. Collegandosi a SenteraWeb è possibile controllare e monitorare da remoto il controller CAV. SenteraWeb dispone di uno scheduler giorno-settimana per definire diversi regimi durante determinati momenti della settimana. Quando la pressione differenziale esce dall'intervallo, è possibile inviare avvisi e notifiche a diversi utenti.

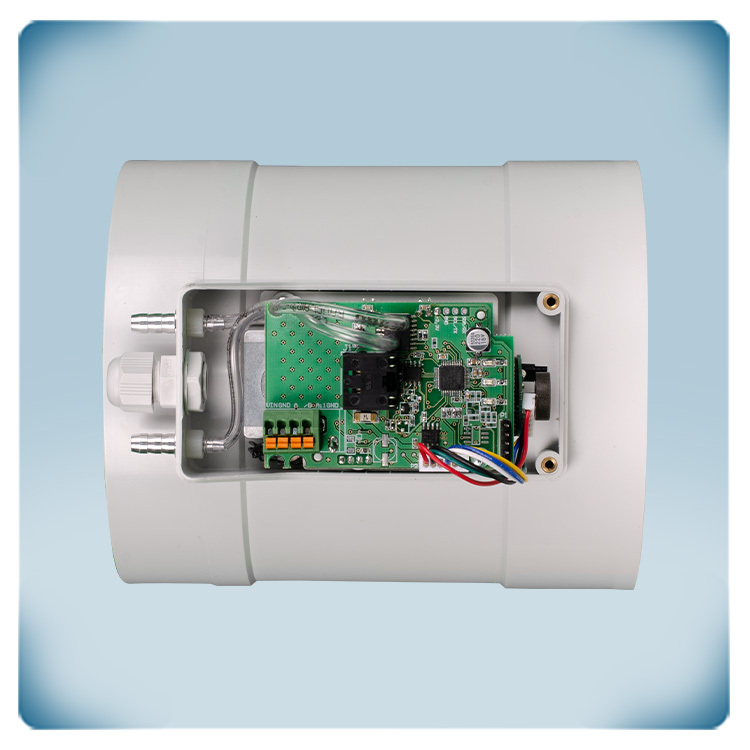

Attuatore integrato con controller CAV
L'attuatore è realizzato in plastica r-ABS di alta qualità. Questo materiale è eccezionalmente resistente al calore, molto duro e offre una buona protezione contro gli urti. La serranda in metallo è protetta dalla corrosione. L'attuatore e il controller CAV sono perfettamente integrati nella serranda. Questo riduce al minimo gli attriti meccanici e ci permette di allineare in modo ottimale tutti i componenti meccanici.
Questa serranda motorizzata circolare ha un regolatore di pressione integrato. La posizione della serranda viene controllata automaticamente per mantenere costante la pressione differenziale (portata d'aria o velocità dell'aria) al setpoint desiderato. In caso di forte fluttuazione della richiesta di aria pulita nei diversi ambienti di un edificio, questa valvola di controllo può garantire un'alimentazione d'aria costante in un determinato ambiente. Il flusso d’aria ha un impatto significativo sia sulla qualità dell’aria che respiriamo che sul nostro comfort. Un flusso d'aria adeguato fornisce ventilazione, ovvero porta aria fresca rimuovendo l'aria viziata, riducendo così al minimo i livelli di inquinanti dell'aria interna, come i composti organici volatili (COV), il monossido di carbonio e altri gas nocivi. Questo è anche chiamato controller CAV (Constant Air Volume). Il setpoint può essere regolato tramite comunicazione Modbus RTU o tramite la piattaforma cloud SenteraWeb.
La minima resistenza all'aria si traduce in risparmio energetico
Questa serranda circolare può essere utilizzata in combinazione con condotti circolari standard con un diametro di 160 mm. I condotti circolari possono essere inseriti all'interno della serranda. Per garantire la tenuta all'aria dell'impianto, il passaggio tra canale e serranda deve essere sigillato con nastro di alluminio. La serranda non provoca ulteriore resistenza dell'aria perché i condotti possono essere fatti scorrere nella serranda. Ciò aumenta l'efficienza dell'intero sistema. Resistenza e perdite di carico sono ridotte al minimo assoluto. Di conseguenza, il consumo energetico dei ventilatori sarà notevolmente inferiore.
Tempo di installazione ridotto
La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC possono essere collegate tramite un cavo UTP, che noi chiamiamo Power over Modbus o PoM. Per facilitare il cablaggio si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Questi alimentatori offrono protezione da cortocircuito, sovraccarico e sovratensione. Una tensione di alimentazione di 24 VDC aumenta la sicurezza e l'affidabilità della vostra installazione. Questo controller CAV può anche essere collegato tramite la morsettiera. Assicurarsi di non collegare contemporaneamente la tensione di alimentazione tramite la morsettiera e tramite la presa RJ45!
Facile da usare
Il setpoint della pressione differenziale desiderato e tutte le altre impostazioni possono essere regolate tramite la comunicazione Modbus RTU. Dopo aver scritto il setpoint desiderato nel registro Modbus Holding 25, il controller CAV regolerà automaticamente la posizione della serranda e manterrà costante la pressione differenziale. Una panoramica della mappa completa dei registri Modbus (tutte le impostazioni regolabili) può essere scaricata in cima a questa pagina.
Connessione cloud per il controllo remoto
Il controllore ACDPH CAV può funzionare stand alone, può essere integrato in una rete Modbus RTU oppure può essere connesso a SenteraWeb - il portale HVAC online. Collegandosi a SenteraWeb è possibile controllare e monitorare da remoto il controller CAV. SenteraWeb dispone di uno scheduler giorno-settimana per definire diversi regimi durante determinati momenti della settimana. Quando la pressione differenziale esce dall'intervallo, è possibile inviare avvisi e notifiche a diversi utenti.
Attuatore integrato con controller CAV
L'attuatore è realizzato in plastica r-ABS di alta qualità. Questo materiale è eccezionalmente resistente al calore, molto duro e offre una buona protezione contro gli urti. La serranda in metallo è protetta dalla corrosione. L'attuatore e il controller CAV sono perfettamente integrati nella serranda. Questo riduce al minimo gli attriti meccanici e ci permette di allineare in modo ottimale tutti i componenti meccanici.
