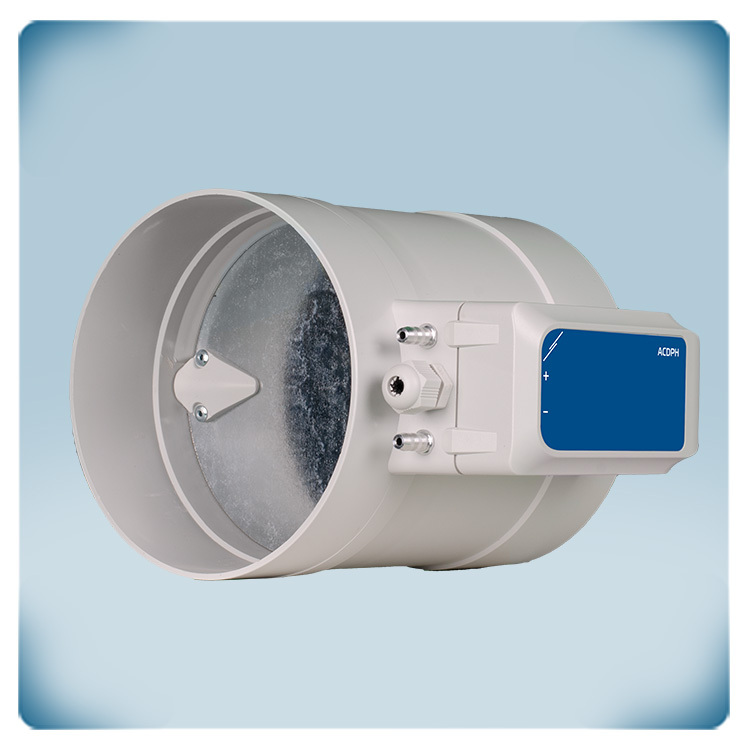

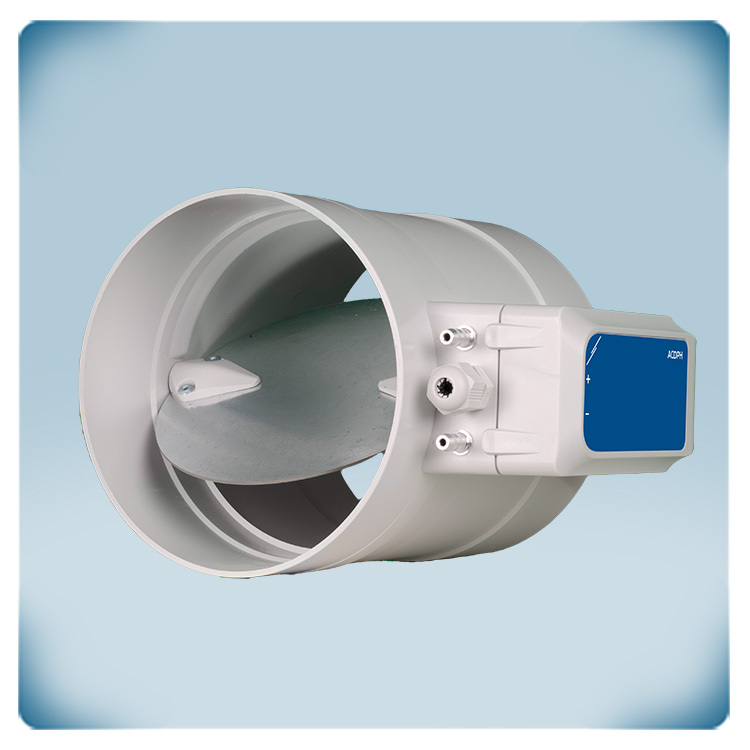

Кръгла моторизирана клапа с контрол на налягането | 125 мм

Как този клапан поддържа постоянен въздушен поток?

Този кръгъл моторизиран клапан разполага с вграден контролер за налягане. Положението на клапата се регулира автоматично, за да поддържа диференциалното налягане, въздушния дебит или скоростта на въздуха постоянни спрямо зададената стойност. При значителни колебания в потребността от свеж въздух в различните помещения на сградата този регулиращ клапан гарантира постоянно подаване на въздух в дадено помещение. Въздушният поток оказва значително влияние както върху качеството на въздуха, който дишаме, така и върху нашия комфорт. Правилният въздушен поток осигурява вентилация – вкарва свеж въздух и отвежда застоялия въздух, като по този начин се намаляват нивата на замърсители във въздуха в помещенията, като летливи органични съединения (VOC), въглероден оксид и други вредни газове. Това се нарича още CAV контролер (контролер за постоянен въздушен дебит).

Зададената стойност може да се регулира чрез комуникация по Modbus RTU или чрез облачната платформа SenteraWeb.

Какво прави този клапан енергийно ефективен?

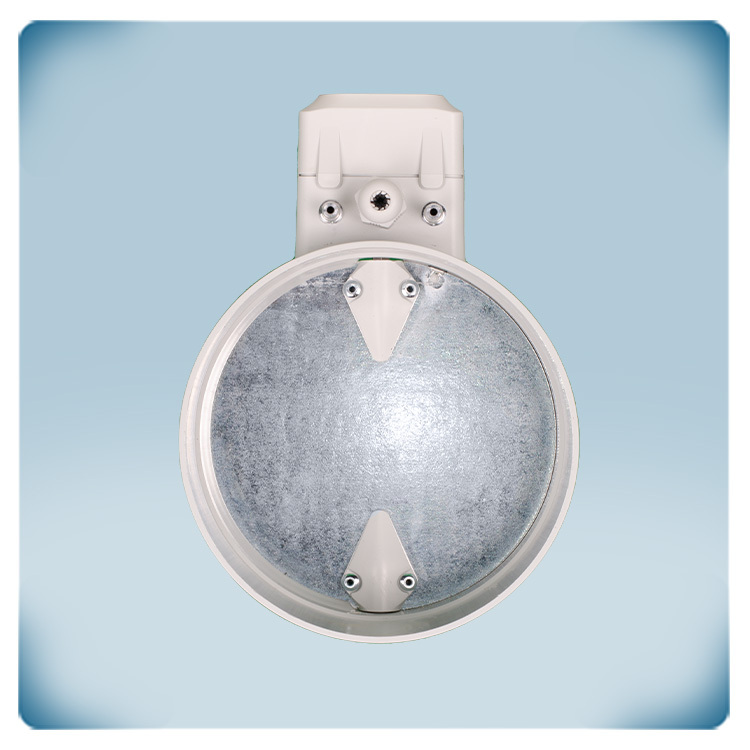

Този кръгъл клапан може да се използва със стандартни кръгли въздуховоди с диаметър 125 mm. Въздуховодите могат да се вкарат директно в клапана. За да се гарантира въздухоплътността на системата, преходът между въздуховода и клапана трябва да бъде уплътнен с алуминиева лента.

Клапанът не създава допълнително въздушно съпротивление, тъй като въздуховодите могат да бъдат вкарани в него. Това повишава ефективността на цялата система. Съпротивлението и падовете на налягане се намаляват до абсолютен минимум. В резултат на това се намалява значително и консумацията на енергия от вентилаторите.

Как Power over Modbus улеснява монтажа?

Комуникацията по Modbus RTU и захранването с 24 VDC могат да бъдат свързани чрез един UTP кабел – наричаме това Power over Modbus или PoM.

За улесняване на окабеляването препоръчваме използването на захранвания Sentera 24 VDC с RJ45 конектор. Тези захранвания осигуряват защита от късо съединение, претоварване и пренапрежение. Захранващото напрежение 24 VDC повишава безопасността и надеждността на инсталацията.

Този CAV контролер може да бъде свързан и чрез клемния блок. Не свързвайте захранващото напрежение едновременно чрез клемния блок и чрез RJ45 конектора!

Желаната зададена стойност за диференциалното налягане и всички останали настройки могат да бъдат регулирани чрез комуникация по Modbus RTU. След записване на желаната зададена стойност в Modbus Holding регистър 25, CAV контролерът автоматично регулира положението на клапата и поддържа диференциалното налягане постоянно.

Пълен преглед на Modbus регистрите (всички настройки, които могат да бъдат регулирани) може да бъде изтеглен в горната част на тази страница.

Може ли устройството да се управлява дистанционно?

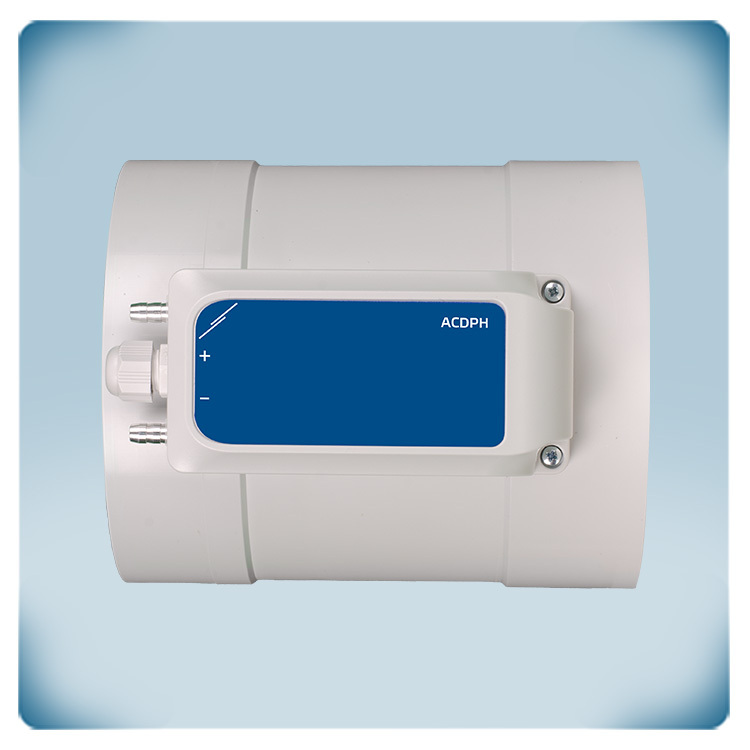

CAV контролерът ACDPH може да работи самостоятелно, да бъде интегриран в мрежа Modbus RTU или да бъде свързан към SenteraWeb – онлайн HVAC платформа. При свързване към SenteraWeb е възможно дистанционно управление и наблюдение на CAV контролера. SenteraWeb разполага с дневен и седмичен график, чрез който могат да се задават различни режими на работа за определени моменти от седмицата. Когато диференциалното налягане излезе извън зададения диапазон, до различни потребители могат да бъдат изпращани предупреждения и известия.

Какви са допълнителните характеристики?

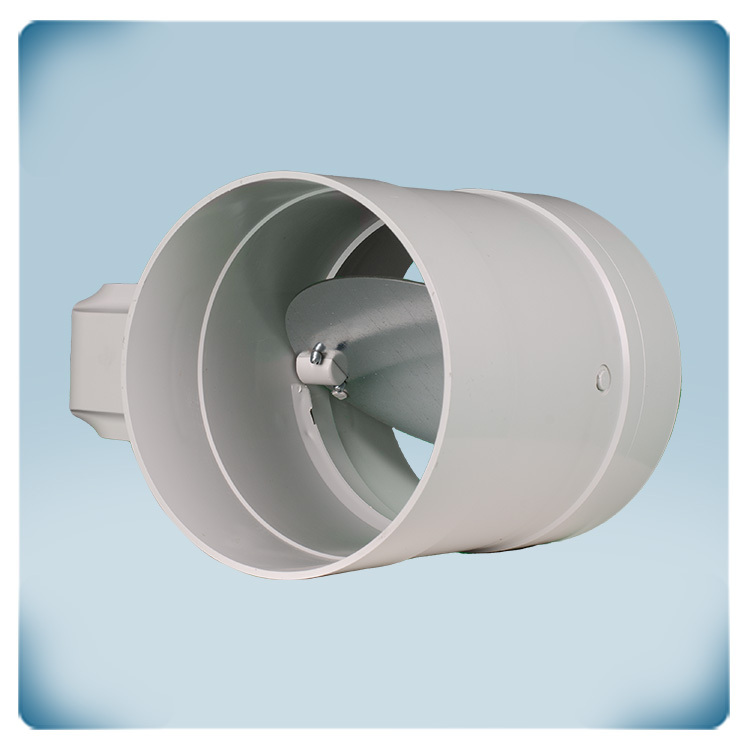

Клапанът е изработен от висококачествена r-ABS пластмаса. Този материал се отличава с висока термоустойчивост, изключителна здравина и добра устойчивост на удар. Металната клапа е защитена от корозия.

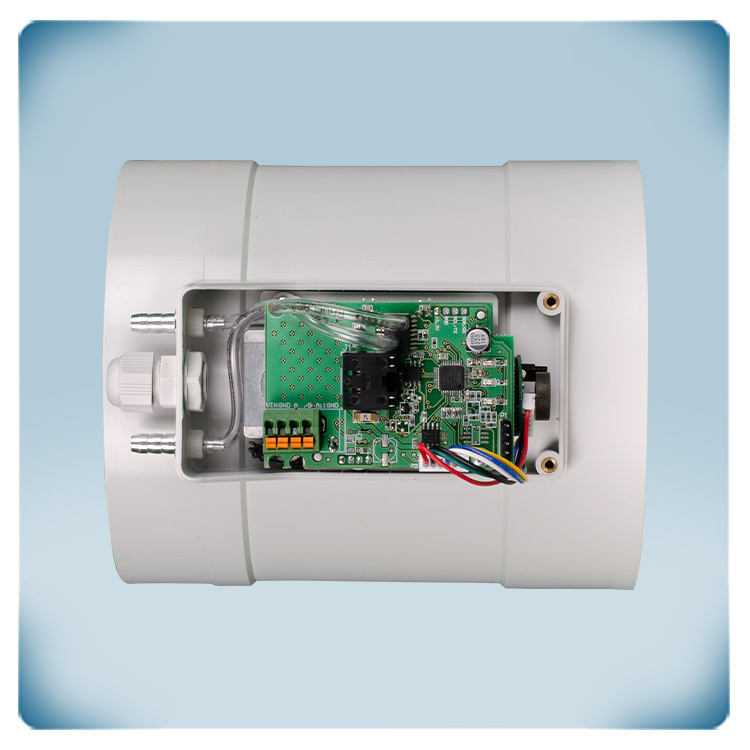

Задвижването и CAV контролерът са безпроблемно интегрирани в клапана. Това свежда механичното триене до минимум и позволява оптимално подреждане на всички механични компоненти.
