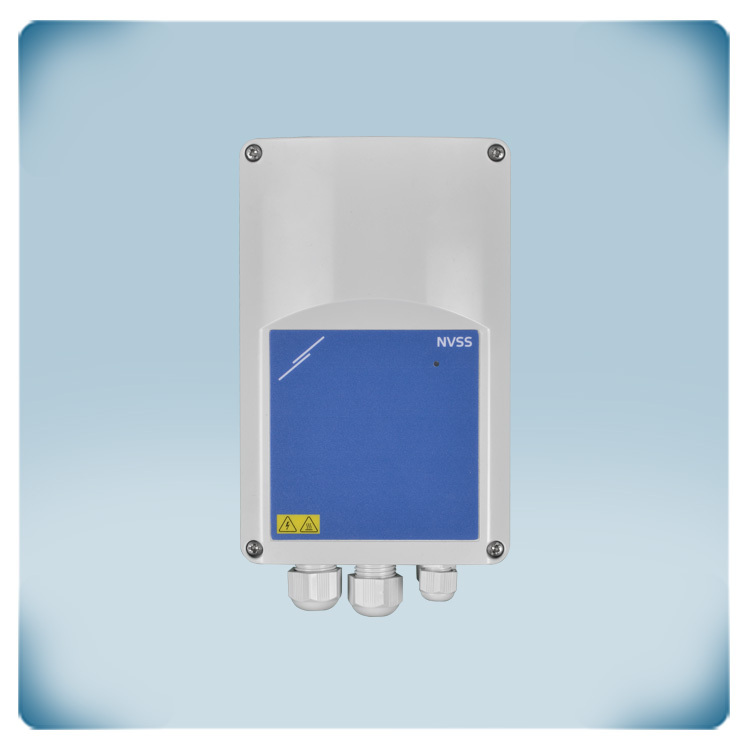

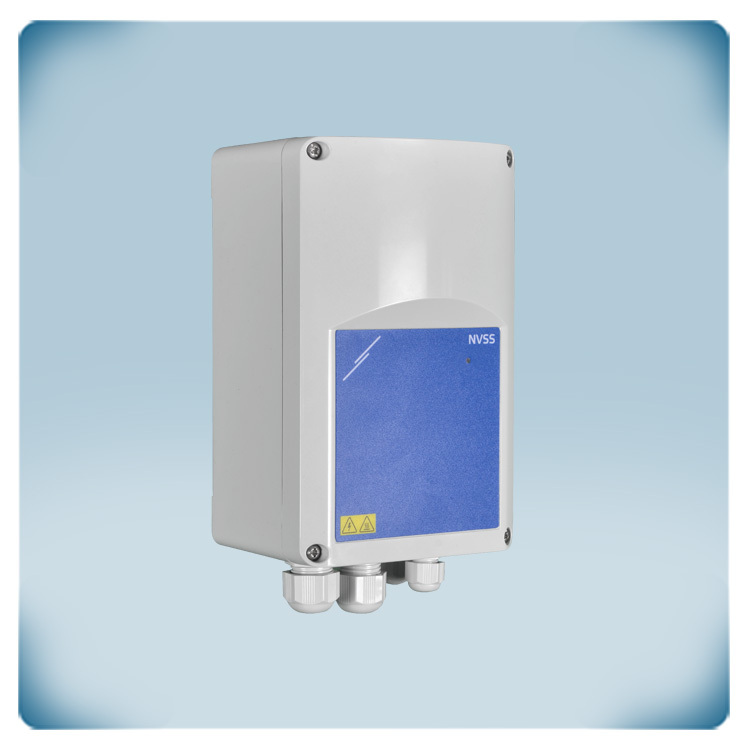

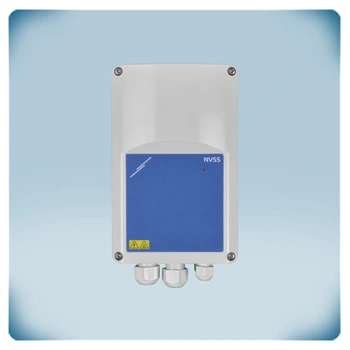

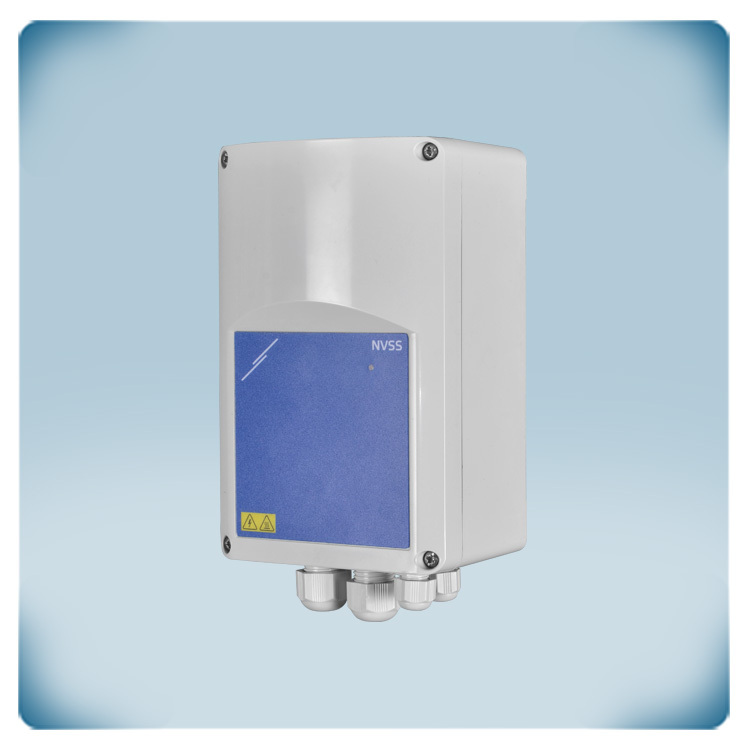

Régulateur de vitesse de ventilateur variable | Modbus RTU | TK | 6 A
Description du produit
Régulateur de vitesse variable pour moteurs monophasés avec un courant maximal de 6 A. Les modèles qui font partie de la série NVSS8 sont conçus pour réguler la vitesse du ventilateur. La vitesse du ventilateur requise peut être réglée via la communication Modbus RTU. La tension d'alimentation doit être comprise dans la plage de 110 à 230 VCA (50-60 Hz).
Si l'enroulement du moteur possède un contact thermique intégré (CT), celui-ci peut être connecté au régulateur de vitesse pour surveiller la température des enroulements du moteur. La fonction de surveillance TK désactive automatiquement le moteur en cas de surchauffe. Des commandes de marche/arrêt à distance peuvent être transmises via l'entrée numérique. La sortie non régulée est active lorsque le moteur est activé. Cette sortie peut être utilisée, par exemple, pour contrôler un registre externe.
Le moteur peut être accéléré par impulsion de démarrage (kick start) ou selon un mode d’accélération à démarrage progressif (soft start).
Spécifications et descriptions supplémentaires
Comment fonctionne ce régulateur de vitesse ?
Ce régulateur de vitesse variable est contrôlé via la communication Modbus RTU. Tous les paramètres peuvent être ajustés via les Registres de Maintien Modbus. La vitesse demandée peut être ajustée via le Registre de Maintien HR13 de Modbus. A titre d'exemple : quand la valeur '400' est écrite dans le HR13, 40 % de la tension d'alimentation seront envoyés au moteur.
La méthode de démarrage et la vitesse de démarrage peuvent être réglées dans les Registres de Maintien HR18 et 19 de Modbus. Le dispositif est entièrement contrôlé par la communication Modbus RTU. Toutefois, il est possible de détecter une commande de démarrage externe via une entrée numérique. Cette entrée offre la possibilité de combiner ce dispositif avec un thermostat externe, un capteur avec une sortie relais, etc.
Contrôle silencieux du moteur grâce à une Technologie Innovante !

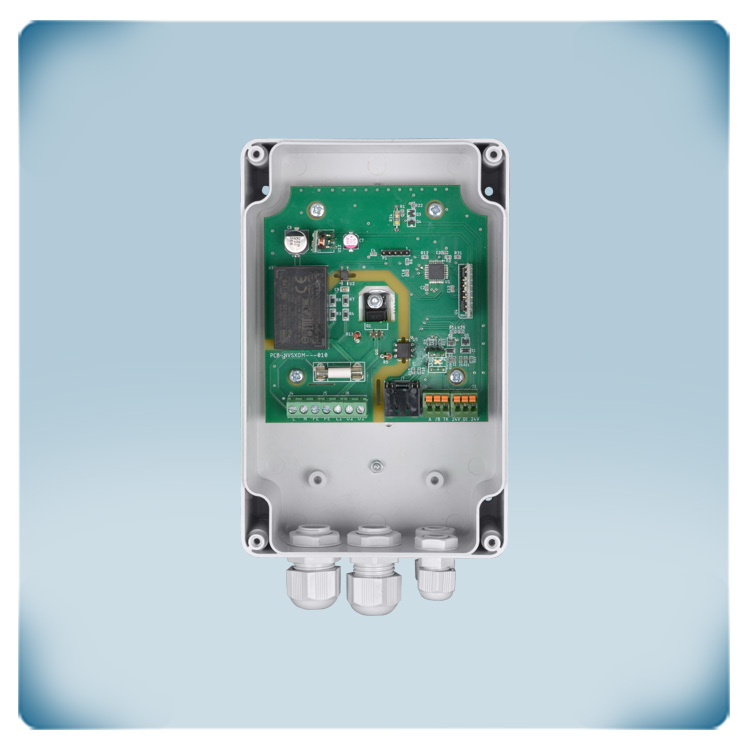

Ce régulateur de vitesse variable est équipé de microprocesseurs de haute précision et d'algorithmes de détection du passage par zéro. Ces éléments assurent un contrôle moteur extrêmement précis. Le résultat - c'est un fonctionnement du moteur très silencieux, même à basse vitesse. De plus, cela a un impact positif sur la durée de vie du moteur. Ce régulateur de vitesse combine un contrôle du moteur économe en énergie avec une durée de vie optimale.
Quel est l'objectif et la fonction de la sortie non régulée ?
La sortie non régulée est active lorsque le moteur est activé. La sortie non régulée fournit une tension égale à la tension secteur fournie. Elle peut être utilisée pour contrôler un indicateur de fonctionnement externe, un clapet, etc. A titre d'exemple : quand le ventilateur est désactivé, le clapet est fermé ; quand il est activé, le clapet est ouvert.
Ce régulateur de vitesse variable est contrôlé via la communication Modbus RTU. Tous les paramètres peuvent être ajustés via les Registres de Maintien Modbus. La vitesse demandée peut être ajustée via le Registre de Maintien HR13 de Modbus. A titre d'exemple : quand la valeur '400' est écrite dans le HR13, 40 % de la tension d'alimentation seront envoyés au moteur.
La méthode de démarrage et la vitesse de démarrage peuvent être réglées dans les Registres de Maintien HR18 et 19 de Modbus. Le dispositif est entièrement contrôlé par la communication Modbus RTU. Toutefois, il est possible de détecter une commande de démarrage externe via une entrée numérique. Cette entrée offre la possibilité de combiner ce dispositif avec un thermostat externe, un capteur avec une sortie relais, etc.
Contrôle silencieux du moteur grâce à une Technologie Innovante !
Ce régulateur de vitesse variable est équipé de microprocesseurs de haute précision et d'algorithmes de détection du passage par zéro. Ces éléments assurent un contrôle moteur extrêmement précis. Le résultat - c'est un fonctionnement du moteur très silencieux, même à basse vitesse. De plus, cela a un impact positif sur la durée de vie du moteur. Ce régulateur de vitesse combine un contrôle du moteur économe en énergie avec une durée de vie optimale.
Quel est l'objectif et la fonction de la sortie non régulée ?
La sortie non régulée est active lorsque le moteur est activé. La sortie non régulée fournit une tension égale à la tension secteur fournie. Elle peut être utilisée pour contrôler un indicateur de fonctionnement externe, un clapet, etc. A titre d'exemple : quand le ventilateur est désactivé, le clapet est fermé ; quand il est activé, le clapet est ouvert.
Comment le régulateur protège-t-il contre la surchauffe du moteur ?
Le risque majeur d'endommagements (permanents) pour un moteur électrique, c'est la surchauffe des enroulements du moteur. Afin de détecter la surchauffe à temps, certains moteurs à courant alternatif (CA) sont équipés de contacts thermiques (CT). Ils mesurent la température à l'intérieur des enroulements du moteur. Ce régulateur de vitesse de ventilateur peut surveiller les contacts thermiques du moteur. En cas de surchauffe du moteur, la fonction de surveillance CT désactivera le moteur afin de prévenir des endommagements du moteur. Si votre moteur n'est pas équipé de contacts TK, il convient de ponter les deux bornes TK afin de simuler une température moteur normale.
Quels sont le matériau et les caractéristiques de protection du boîtier ?

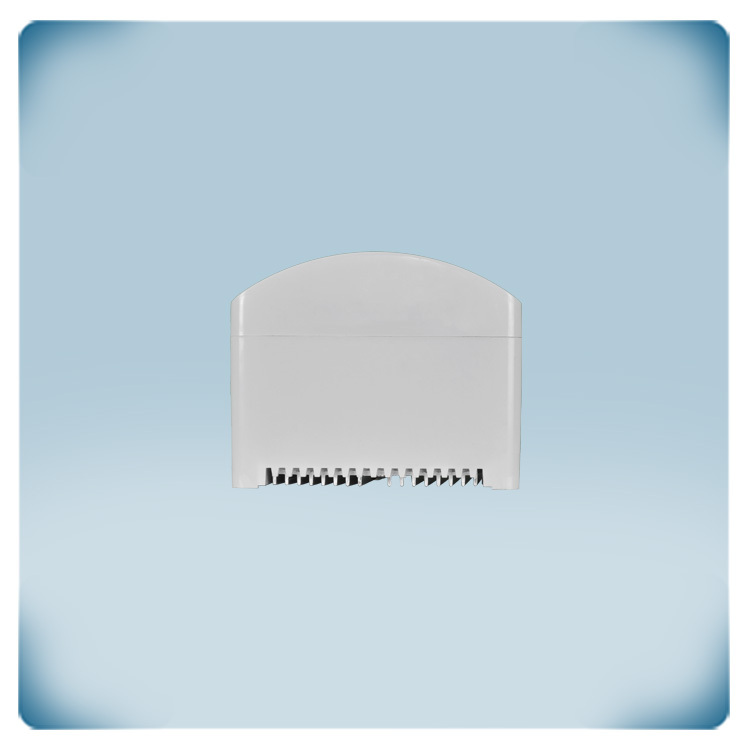

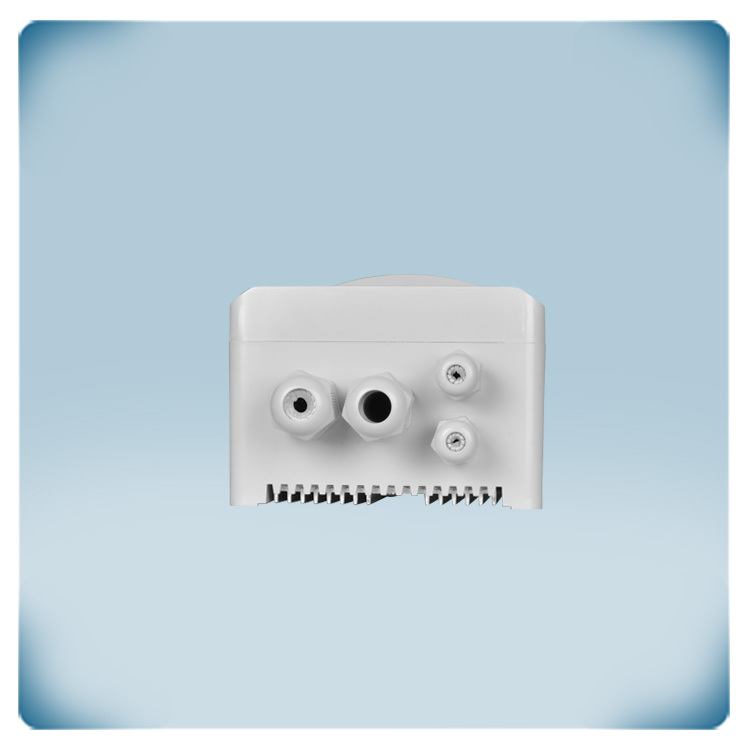

Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible en cas d'incendie, très robuste et assure une bonne protection contre les chocs. Le boîtier peut être monté en surface et présente un degré de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
Quelle tension secteur puis-je raccorder à ce régulateur de vitesse de ventilateur ?
En fonction de la région, la tension secteur disponible peut varier. Ce régulateur de vitesse variable peut être raccordé à une large plage de tensions d'alimentation. La tension d'alimentation doit être dans la plage de 110 à 230 VCA et la fluctuation doit rester dans la plage de ±10%. Cela le rend universellement applicable et adapté à une utilisation dans n'importe quelle région du monde.
Attention ! Cet appareil régule la vitesse du moteur en réduisant la tension secteur fournie. Si la tension secteur est de 230 Volts, cet appareil ne peut contrôler que des moteurs de 230 Volts. La sortie non régulée est égale à la tension secteur fournie.
