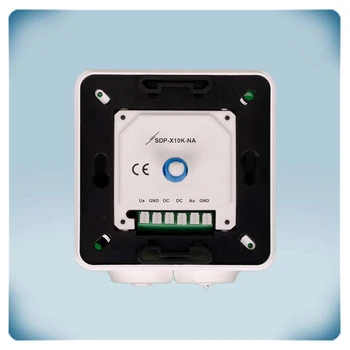

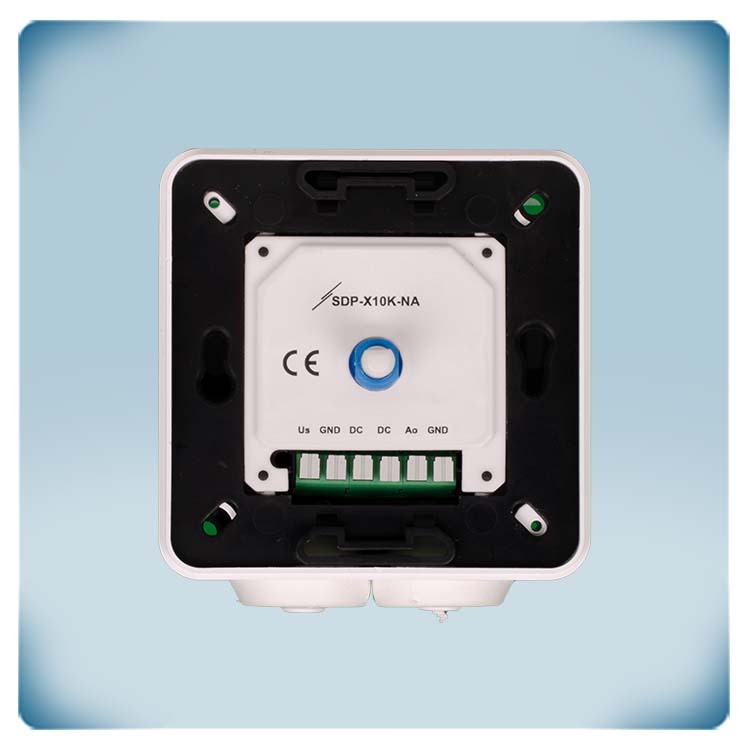

Potentiomètre Modbus 10 KOhm contact sec pour contrôler vitesse ventilation
right
Potentiomètre Modbus 10 KOhm contact sec pour contrôler vitesse ventilation
Boîtier potentiomètre Modbus 10 KOhm contact sec contrôle vitesse ventilation
Bouton potentiomètre Modbus 10 KOhm contact sec contrôle vitesse ventilation
Passe-câble potentiomètre Modbus 10 KOhm contact sec contrôle ventilation
Caisson potentiomètre Modbus 10 KOhm contact sec contrôle vitesse ventilation
Câblage potentiomètre Modbus 10 KOhm contact sec contrôle vitesse ventilation

Potentiomètre 10 KOhm | sortie contact sec | position d'arrêt


Description du produit

Potentiomètre de 10 KOhm pour contrôler les ventilateurs EC. Il peut également contrôler des variateurs de vitesse de ventilateur AC ou des convertisseurs de fréquence qui nécessitent un signal de commande analogique. Ce potentiomètre a une valeur de résistance de 0-10 kΩ. Il peut gérer des tensions d'alimentation dans la plage de 0 à 24 VCC. La sortie de commande (0-10 kΩ) peut être réglée via le bouton rotatif avec position arrêt. La sortie contact sec peut être utilisée pour générer une commande marche-arrêt à distance. Son boîtier anti-éclaboussures permet un montage encastré (IP44) ou un montage en surface (IP54).

Code article
SDP-X10K-NA
GTIN
0.540.100.301.842.2
Catégorie
Potentiomètres non alimentés
Disponible
Stock actuel
10 Unité
Temps d'avance d'usine
3 Semaine(s)
Documents
Fiche technique
Fiche technique

Fiche technique

Instructions de montage
Instructions de montage

Instructions de montage

Spécifications et descriptions supplémentaires


Comment ça fonctionne ?
La valeur de sortie (0 – 10 KΩ) de ce potentiomètre peut être réglée via le bouton rotatif. La sortie peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse de ventilateur AC (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple: le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur est situé dans un local technique à proximité.

Tension d'entrée
Ce potentiomètre a une valeur de sortie de 0 à 10 kΩ. Il peut gérer des tensions d'alimentation dans la plage de 0 à 24 VCC.
Par exemple: lorsqu'une tension d'alimentation de 10 VCC est connectée à ce potentiomètre, il génère un signal de commande dans la plage de 0 à 10 volts.

signal de commande potentiomètre

Sortie contact sec
Ce potentiomètre a une sortie contact sec. Cette sortie à contact sec peut être utilisée pour contrôler un dispositif externe (par exemple un registre) ou pour activer ou désactiver un moteur. Lorsque le bouton du potentiomètre est tourné complètement dans le sens inverse des aiguilles d'une montre, le contact sec est ouvert. En tournant le bouton du potentiomètre dans le sens horaire, le contact se ferme.

Position d'arrêt
Le bouton rotatif a une position d'arrêt: lorsque le bouton rotatif est tourné complètement dans le sens inverse des aiguilles d'une montre, il est mis en position d'arrêt. En position d'arrêt, la sortie contact sec est ouverte et la valeur de sortie est de 0 KΩ.
