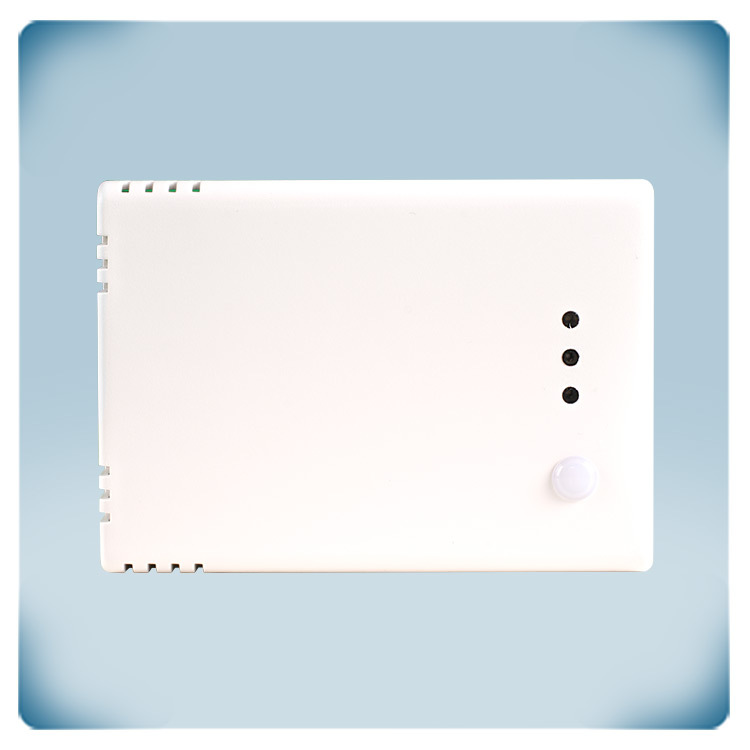

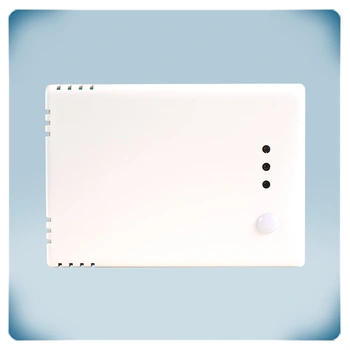

Temperatur- und Feuchtigkeitssensor | 24 VDC
Produktbeschreibung
Temperatur, relative Luftfeuchtigkeit und Umgebungslichtstärke werden alle von diesem Raumtransmitter gemessen. Der Taupunkt wird anhand der Messwerte von Temperatur und relativer Luftfeuchtigkeit berechnet. Die Versorgungsspannung beträgt 24 V DC. Die Messwerte werden über drei analoge Ausgänge und Modbus RTU übertragen. Der Ausgabetyp ist standardmäßig auf 0–10 V eingestellt. Verschiedene Ausgabetypen sind verfügbar.
Der Umgebungslichtsensor kann in vielen Anwendungen verwendet werden, um das Lüftungssystem basierend auf der Belegung des Raumes zu steuern. Über Modbus RTU können alle Einstellungen geändert werden. Die Lichtintensität der LEDs zur Statusanzeige kann ebenfalls angepasst werden.
Zusätzliche Spezifikationen und Beschreibung
Warum messen wir Temperatur und relative Luftfeuchtigkeit?
Temperatur und relative Luftfeuchtigkeit haben einen direkten Einfluss auf das Wohlbefinden und den Komfort der Bewohner. Trockene Luft führt zu trockener Haut und juckenden Augen. Zu hohe relative Luftfeuchtigkeit kann dazu führen, dass sich Kondensation auf kälteren Fenstern, Wänden und Decken bildet, was potenziell Baumaterialien beschädigen und unangenehme Gerüche in schlecht belüfteten Räumen verursachen kann.
Wie funktioniert es?
Das RSTHF-3 misst Temperatur, relative Luftfeuchtigkeit sowie das Umgebungslicht. Die Temperatur- und Feuchtigkeitsmessungen werden verwendet, um den Taupunkt zu berechnen. Der Sensor verfügt über drei Ausgänge. Jeder dieser Ausgänge überträgt einen der gemessenen Werte (Temperatur / Feuchtigkeit). Zum Beispiel wird mit der Standardeinstellung des Ausgangs 1 bei 0 °C 0 V und bei 50 °C 10 V übertragen. Im Verhältnis zur gemessenen Temperatur und/oder relativen Luftfeuchtigkeit ändert sich jeder Ausgangswert. Ausgang 1 überträgt standardmäßig die gemessene Temperatur, Ausgang 2 die relative Luftfeuchtigkeit. Ausgang 3 kann Temperatur oder relative Luftfeuchtigkeit übertragen, ist jedoch standardmäßig inaktiv. Die drei Ausgänge verfügen über eine Überschreibefunktion, die über Modbus RTU aktiviert werden kann. Ist diese aktiv – zum Beispiel nachts – wird die Belüftung basierend auf den Daten in den entsprechenden Modbus-Registern und nicht auf den gemessenen Temperatur- oder Feuchtigkeitswerten gesteuert.
Lokale Visualisierung
Die grünen, gelben und roten LEDs auf diesem HLK-Transmitter bieten eine deutliche visuelle Anzeige der Temperatur. Die grüne LED zeigt an, dass die Temperatur im gewünschten Bereich liegt. Die gelbe LED leuchtet auf, wenn die Temperatur den Alarmbereich erreicht. Rot zeigt extreme Temperaturen an. Die LEDs können auch verwendet werden, um die relative Luftfeuchtigkeit anzuzeigen. Die analogen Ausgänge und Modbus RTU bieten beide Zugriff auf die gemessene Temperatur und relative Luftfeuchtigkeit. Über Modbus RTU sind auch der Taupunkt und der Umgebungslichtpegel zugänglich.
Oberflächenmontage
Dieser Sensor kann an einer Wand oder auf einer Oberfläche im Innenbereich montiert werden. Die Befestigungsbohrungen sind so gestaltet, dass sie in Standard-Europäische Wandmontagedosen passen. Zur Befestigung des Sensors an der Wandmontagedose sind zwei Schrauben erforderlich. Das Gehäuse des Sensors umschließt die Wandmontagedose vollständig.

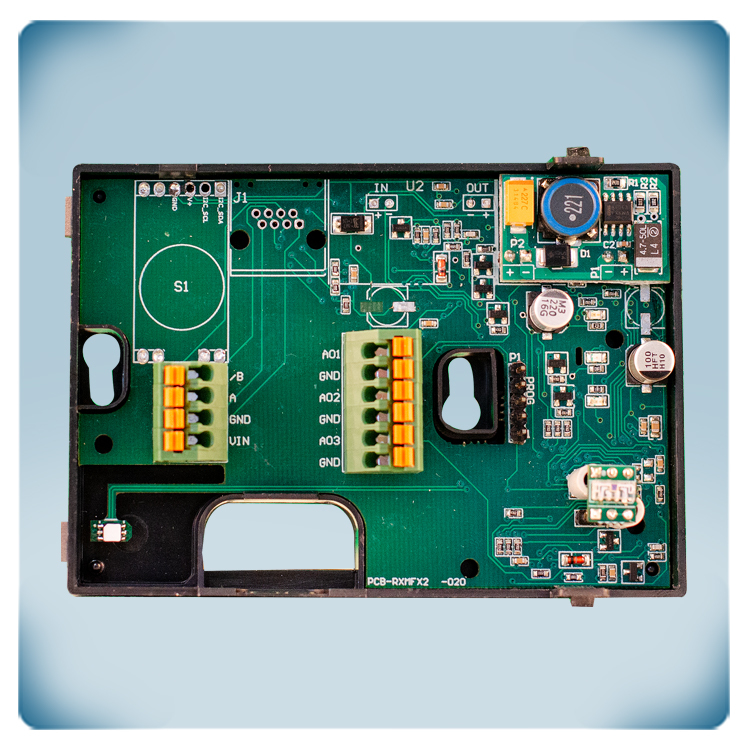

4-Draht-Verbindung
Die Käfigzugfederklemmen vereinfachen die Verdrahtung und Installation. Sie ersparen die Notwendigkeit regelmäßiger Wartung und sorgen für einen zuverlässigen Kontakt zu massiven oder litzenverseilten Drähten. Die Versorgungsspannung beträgt 24 V DC. Die Erdungsklemmen der Stromversorgung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Dies bedeutet, dass für den Anschluss dieses Sensors ein 4-Draht-Kabel erforderlich ist. Die meisten 24 V DC Netzteile verfügen über Kurzschluss-, Überlast- und Überspannungsschutz. Eine Versorgungsspannung von 24 V DC verbessert die Sicherheit und Zuverlässigkeit Ihrer Installation.
Benutzerfreundlich
Dieser Sensor erfordert nur wenig Konfiguration. Er kann fast sofort nach der Installation verwendet werden. Temperatur und relative Luftfeuchtigkeit sind oft regions- und saisonspezifisch. Diese Parameter werden bei der Installation auf die richtigen Werte angepasst. Die anderen Standardwerte sind wahrscheinlich für die meisten Anwendungen geeignet. Sie können jedoch bei Bedarf auch über die jeweiligen Modbus-Register angepasst werden. Um den Sensor mit anderen Geräten kompatibel zu machen, gibt es eine Auswahl an verschiedenen Ausgabetypen, wie 0-10 VDC, 0-20 mA, 0-100 % PWM oder Modbus RTU. Die LEDs zur Statusanzeige haben ebenfalls einstellbare Lichtstärken. Eine vollständige Liste aller programmierbaren Einstellungen ist in der Modbus-Registerkarte enthalten.
Hohe Qualität
Dieser HLK-Transmitter wird in Europa gefertigt. Jeder Sensor wird in unserer Fabrik kalibriert und getestet. Wir verwenden Sensor-Elemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet Schutzart IP30 gegen das Eindringen von Staub und Feuchtigkeit. Um eine optimale Leistung zu gewährleisten, sollte der Sensor vor direkter Sonneneinstrahlung geschützt werden.
