Keitiklis turi tri išėjimus vienas skirtas sudubliuoti kitam išėjimui

Temperatūros | drėgmės jutiklis - DC maitinimas

Name: Temperatūros | drėgmės jutiklis - DC maitinimas
Brand: Sentera
SKU: RSTHF-3
Price: 110.25 Eur
Availability: InStock

Produkto aprašymas

Tai yra HVAC kambarinis keitiklis. Jis matuoja temperatūrą, santykinę drėgmę ir aplinkos šviesos lygį. Paprastai jis naudojamas komercinėje ir gyvenamojoje aplinkoje. Maitinimo įtampa yra 24 VDC. Išmatuotos vertės perduodamos per tris analoginius išėjimus ir Modbus RTU ryšį. Išėjimo tipą galima pasirinkti per Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM. Daugeliu atvejų aplinkos šviesos jutiklis gali būti naudojamas vėdinimo sistemai valdyti atsižvelgiant į kambario užimtumą. Visus nustatymus galima koreguoti per Modbus RTU. Taip pat galima reguliuoti šviesos diodų šviesos intensyvumą.

Prekės kodas

RSTHF-3

GTIN

0.540.100.301.770.8

Kategorija

Kambariniai temperatūros ir drėgmės jutikliai

Galimas

Sandėlys

16 Vnt.

Gamyklos gamybos laikas

5 Savaitė(s)

Dokumentai

CE deklaracija

Techninė dokumentacija

Modbus registrų lentelė

Montavimo instrukcija

Papildomos specifikacijos ir aprašymas

Ką galima valdyti šio jutiklio išėjimais?
Jutiklį per Modbusą prijungus prie kompiuterio, nusistačius norimus palaikyti parametrus išėjimo signala galima jungti ir tiesiogiai prie EC ventiliatoriaus ir prie AC ventiliatoriaus reguliatoriaus kuris valdosi 0 - 10 V signalu. Jutiklis matuodamas temperatūrą ir drėgmę pagal išmatuotus parametrus valdys išėjimo signalą, taip jūsų ventiliatoriaus valdymas taps automatizuotu ir nesvarbu tai EC ventiliatorius ar AC ventiliatorius.

Kokia jutiklio IP klasė?
Tai kambarinis jutiklis kuris naudojamas tik patalpose, tai šis jutiklis sumontuotas į IP30 korpusą. Kambaryje ar ofise tokios saugumo klasės pilnai užtenka, nes nėra tikimybės kad ant jutiklio galėtu patekti vandens purslai ar kokie kiti skysčiai.

Jutiklio maitinimas ir pajungimas
Jutiklio maitinimo įtampa 18–34 VDC, tai reiška kad jutiklis pajungiamas per keturis laidus, maitinimo ir išėjimų įžeminimo laidai turi būti jungiami prie atskirų gnybtų. Produkto -F versija netinka 3 laidų pajungimo sistemose. Jis turi atskirą įžeminimą maitinimui ir analoginiam išėjimui. Abu įžeminimus sujungus į vieną galima gauti netiklsius matavimus. Mažiausiai 4 laidai reikalingi prijungti -F tipo jutiklius. G versija skirta 3 laidų sistemoms ir turi „bendrą įžeminimą“. Tai reiškia, kad analoginio išėjimo įžeminimas yra sujungtas su maitinimo šaltinio įžeminimu. Dėl šios priežasties -G ir -F tipo gaminių negalima naudoti tame pačiame tinkle. Niekada nejunkite "G" tipo gaminių į bendrą įžeminimą su gaminiais kurie prijungti prie DC maitinimo. Tai gali sukelti tinkle pajungtų gaminių gedimus

Kokius išėjimus turi jutiklis?
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą, du analoginius išėjimus temperatūrai ir drėgmei bei vieną papildomą analoginį išėjimą kurį galima priskirti temperatūrai arba drėgmei ir tokiu atveju turėsime du vienodus išėjimus vieno ar kito parametron.

Kokius parametrus matuoja šis jutiklis?
Jutiklis matuoja temperatūrą, santykinę drėgmę ir aplinkos apšvietimo intensyvumą, vienas analoginis išėjimas priskirtas temperatūrai kitas drėgmei, o matavaimai iš šviesos jutiklio perduodami per Modbusą

Kaip keisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje, program galite parsisiųsti iš Sentera tinklalapio arba per Senteros įrankį SENSISTANT. Parametrus taip pat galite keisti per RDPU piltelį, prie jo galima prijungti beveik visus naujuosius Sentera gaminius. Per pultelį galėsite ne tik keisti parametrus bet ir stebėti jutiklių veikimą.

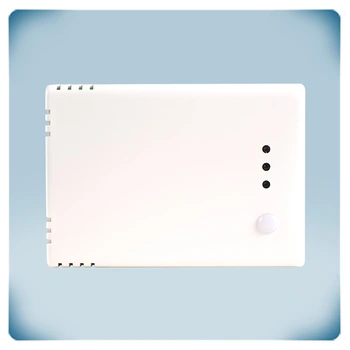

LED indikatoriai and jutiklio dangtelio
Ant jutiklio dangtelio yra trys indikacinės lemputės: žalia, geltona ir raudona. Žalia šviečia tada kai matuojami parametrai yra matavimo diapazone, geltona įsijungia tada kai matuojami parametrai yra arti diapazono ribų, o raudona indikacija įsijungia tada kada matuojami parametrai yra už matavimo diapzono ribų. Taip diodai suteikia informaciją kokioje pozicijoje yra matuojami parametrai nenaudojant kopiuterio ar SENSISTANT.

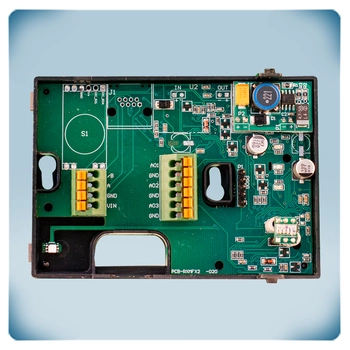

Greitas pajungimas
Tai naujos kartos Sentera jutiklis kuris yra aprūpintas naujo dizaino nuspaudžiamais gnybtais, tai supaprastina ir pagreitina jutiklio montavimą. Ir tai yra didelis privalumas kai kalbama apie lengvą ir greitą gaminio pajungimą.

Norėdami gauti daugiau informacijos, apsilankykite mūsų mini svetainėje.
