Sıcaklık | duvar tipi nem sensörü | 24 VDC
Ürün açıklaması

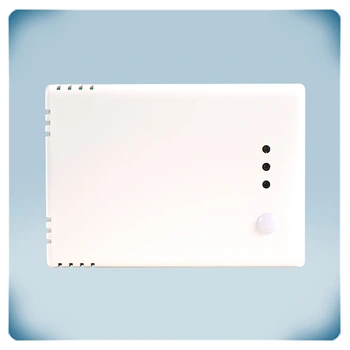

RSTHX-3 serisi sıcaklık, bağıl nem ve ortam ışığını ölçen bir oda sensörüdür.
Seçilebilir sıcaklık ve nem aralıkları sunar.
Esnek Çıkış ve İletişim: Değerleri üç analog çıkış (0-10V varsayılan, ayarlanabilir) ve Modbus RTU aracılığıyla iletir.
Tüm ayarlara Modbus RTU (RS485) üzerinden erişilebilir. 24 VDC ile çalışır.
Akıllı Aydınlatma ve Kontrol: Ortam ışığı sensörü ile havalandırmayı doluluk durumuna göre kontrol edebilir.
Ayarlanabilir "aktif" ve "bekleme" ışık seviyeleri bulunur.
Durum göstergesi LED'lerinin ışık yoğunluğu ayarlanabilir.
Sıcaklık hassasiyeti: ±0.4 °C; Nem hassasiyeti: ±%3 rH.
Kullanım Alanı ve Ortam: HVAC uygulamaları, konut ve ticari binalar için idealdir.
Sadece iç mekan kullanımı içindir.
Çalışma sıcaklığı: 0—50 °C; Nem: %0—95 rH (yoğuşmasız).
IP30 koruma standardı.
RSTHX-3 serisi, iç mekan ortam kontrolünde hassas, esnek ve akıllı bir çözümdür.
Ek özellikler ve açıklama
İç Ortamdaki Sıcaklık ve Nem Seviyeleri Neden Önemlidir?
Sıcaklık ve bağıl nem, iç mekanda bulunanların rahatlığını ve mutluluğunu doğrudan etkiler. Kuru hava cildin kurumasına ve gözlerin kaşınmasına neden olur. Çok yüksek bağıl nem seviyesi ise havadan daha soğuk pencerelerde, duvarlarda ve tavanlarda yoğuşmaya neden olur, potansiyel olarak yapı malzemelerine zarar verir ve yetersiz havalandırılan alanlarda kokuya ve küflenmeye yol açar.
Sensör Hangi Değerleri Ölçer ve Çıkışları Nasıl Çalışır?
RSTHF-3, ortam ışığının yanında sıcaklığı ve bağıl nemi ölçer. Çiylenme noktasını hesaplamak için sıcaklık ve nem ölçümleri kullanılır. Sensörün üç adet çıkışı vardır. Her biri ölçülen değerlerden birini (sıcaklık/nem) iletir. Örneğin, Çıkış 1'in varsayılan ayarı 0 °C'de 0 V'dir ve 50 °C'de 10 V iletir. Ölçülen sıcaklık ve / veya bağıl nem ile orantılı olarak, her çıkış değeri değişir. Çıkış 1 varsayılan olarak ölçülen sıcaklığı sağlar ve Çıkış 2 bağıl nemi sağlar. Çıkış 3, sıcaklığı veya bağıl nemi iletebilir, ancak varsayılan olarak etkin değildir. 3 Çıkış, Modbus RTU üzerinden etkinleştirilebilen bir geçersiz kılma işlevine sahiptir.
Bu işlev etkinse, örneğin geceleri, havalandırma, ölçülen sıcaklık veya neme göre değil, ilgili Modbus kayıtlarında belirtilen verilere göre kontrol edilir.
Sensör Üzerindeki LED'ler Ne Anlama Gelir ve Hangi Verilere Erişilebilir?

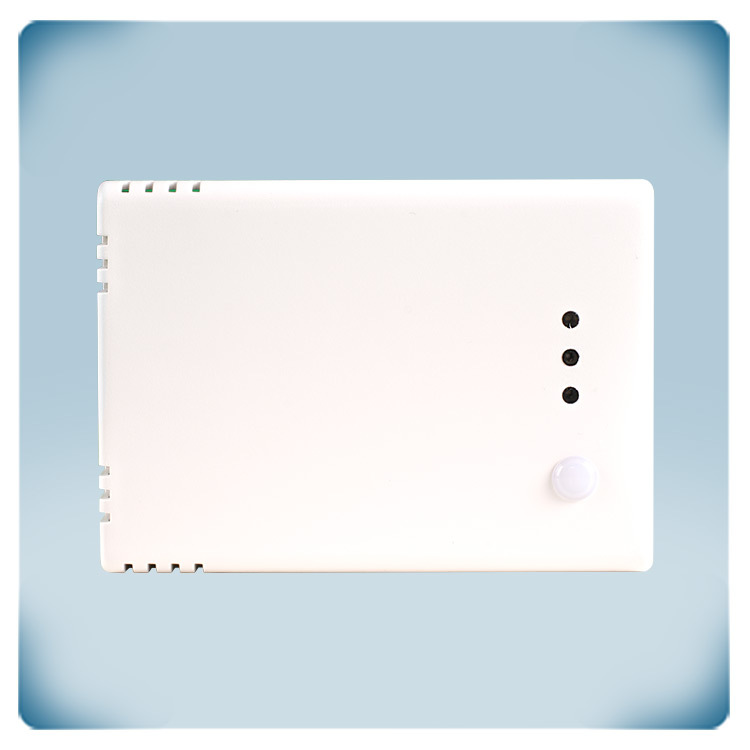

Bu HVAC vericisinin üzerindeki yeşil, sarı ve kırmızı LED'ler sıcaklığı ayırt edici bir şekilde gösterir. Yeşil LED, sıcaklığın aralık içinde olduğunu belirtir. Sıcaklık uyarı aralığına ulaştığında sarı LED yanar. Kırmız,ı aşırı sıcaklığı gösterir. LED'ler bağıl nemi görüntülemek için de kullanılabilir. Analog çıkışlar ve Modbus RTU, ölçülen sıcaklığa ve bağıl neme erişim sağlar. Modbus RTU aracılığıyla çiylenme noktası ve ortam ışığı seviyesine erişilebilir.
Sensör Nereye ve Nasıl Monte Edilmelidir?
Bu sensör iç mekanda duvara veya bir yüzeye monte edilebilir. Montaj delikleri standart Avrupa duvar montaj kutularına uyacak şekilde tasarlanmıştır. Sensörü duvar montaj kutusuna sabitlemek için iki vida gereklidir. Sensör kutusu duvar montaj kutusunu tamamen kapatır.
Sensörün Kablolaması ve Güç Bağlantısı Nasıl Yapılır?

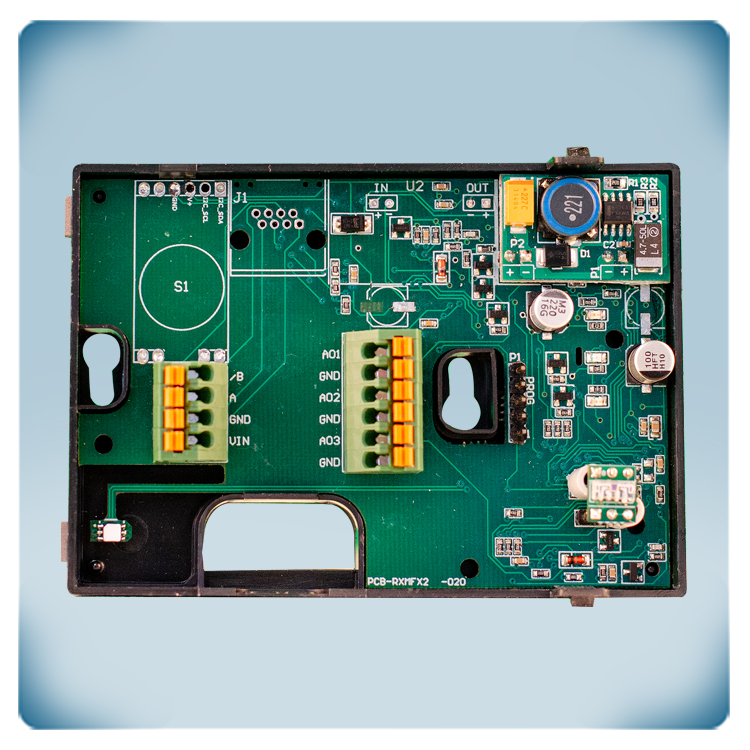

Kafes kelepçeli terminal blokları kablolama ve kurulumu kolaylaştırır. Düzenli bakım ihtiyacını ortadan kaldırır ve tek veya çok telli kablolar için güvenilir bir temas sağlar. Besleme gerilimi 24 VDC'dir. Güç kaynağının (V-) ve çıkışın (GND) topraklama terminalleri dahili olarak bağlı değildir. Bu da sensörün bağlanması için 4 telli bir kablo kullanılmasının gerekeceği anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devre, aşırı yük ve aşırı gerilim koruması içerir. Besleme voltajının 24 VDC olması kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Sensör Kurulumu ve Yapılandırma Seçenekleri Nelerdir?
Bu sensör için çok az yapılandırma gereklidir. Kurulduktan sonra hemen kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime göre değişir. Bu parametreler kurulum sırasında yine de doğru değerlere ayarlanır. Diğer varsayılan ayarlar muhtemelen çoğu uygulama için uygundur. Bununla birlikte, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için 0-10 VDC, 0-20 mA, % 0-100 PWM veya Modbus RTU gibi farklı çıkış türleri arasında seçim yapılabilir. Durum göstergesi için kullanılan LED'ler de ayarlanabilir ışık seviyelerine sahiptir. Tüm programlanabilir ayarların kapsamlı bir listesini Modbus kayıt haritasında bulabilirsiniz.
Sensörün Üretim Kalitesi, Kalibrasyonu ve Koruma Özellikleri Nelerdir?
Bu HVAC vericisi Avrupa'da üretilmektedir. Her sensörün kalibrasyonu fabrikamızda yapılır ve test edilir. Yüksek kalitede sensör elemanları ve bileşenleri kullanıyoruz. Bu da, bu HVAC sensörünün uzun vadeli olarak istikrarlı ve hassas bir şekilde çalışmasını sağlar. Kutusu, toz ve nem girişine karşı bir IP30 korumasına sahiptir. Optimum performansı sağlamak için sensör doğrudan güneş ışığından korunmalıdır.
İç hava kalitesinin izlenmesi
Sensör Hangi Değerleri Ölçer ve Çıkışları Nasıl Çalışır?
RSTHF-3, ortam ışığının yanında sıcaklığı ve bağıl nemi ölçer. Çiylenme noktasını hesaplamak için sıcaklık ve nem ölçümleri kullanılır. Sensörün üç adet çıkışı vardır. Her biri ölçülen değerlerden birini (sıcaklık/nem) iletir. Örneğin, Çıkış 1'in varsayılan ayarı 0 °C'de 0 V'dir ve 50 °C'de 10 V iletir. Ölçülen sıcaklık ve / veya bağıl nem ile orantılı olarak, her çıkış değeri değişir. Çıkış 1 varsayılan olarak ölçülen sıcaklığı sağlar ve Çıkış 2 bağıl nemi sağlar. Çıkış 3, sıcaklığı veya bağıl nemi iletebilir, ancak varsayılan olarak etkin değildir. 3 Çıkış, Modbus RTU üzerinden etkinleştirilebilen bir geçersiz kılma işlevine sahiptir.
Bu işlev etkinse, örneğin geceleri, havalandırma, ölçülen sıcaklık veya neme göre değil, ilgili Modbus kayıtlarında belirtilen verilere göre kontrol edilir.
Sensör Üzerindeki LED'ler Ne Anlama Gelir ve Hangi Verilere Erişilebilir?
Bu HVAC vericisinin üzerindeki yeşil, sarı ve kırmızı LED'ler sıcaklığı ayırt edici bir şekilde gösterir. Yeşil LED, sıcaklığın aralık içinde olduğunu belirtir. Sıcaklık uyarı aralığına ulaştığında sarı LED yanar. Kırmız,ı aşırı sıcaklığı gösterir. LED'ler bağıl nemi görüntülemek için de kullanılabilir. Analog çıkışlar ve Modbus RTU, ölçülen sıcaklığa ve bağıl neme erişim sağlar. Modbus RTU aracılığıyla çiylenme noktası ve ortam ışığı seviyesine erişilebilir.Sensör Nereye ve Nasıl Monte Edilmelidir?
Sensörün Kablolaması ve Güç Bağlantısı Nasıl Yapılır?
Kafes kelepçeli terminal blokları kablolama ve kurulumu kolaylaştırır. Düzenli bakım ihtiyacını ortadan kaldırır ve tek veya çok telli kablolar için güvenilir bir temas sağlar. Besleme gerilimi 24 VDC'dir. Güç kaynağının (V-) ve çıkışın (GND) topraklama terminalleri dahili olarak bağlı değildir. Bu da sensörün bağlanması için 4 telli bir kablo kullanılmasının gerekeceği anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devre, aşırı yük ve aşırı gerilim koruması içerir. Besleme voltajının 24 VDC olması kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Sensör Kurulumu ve Yapılandırma Seçenekleri Nelerdir?
Sensörün Üretim Kalitesi, Kalibrasyonu ve Koruma Özellikleri Nelerdir?
Bu HVAC vericisi Avrupa'da üretilmektedir. Her sensörün kalibrasyonu fabrikamızda yapılır ve test edilir. Yüksek kalitede sensör elemanları ve bileşenleri kullanıyoruz. Bu da, bu HVAC sensörünün uzun vadeli olarak istikrarlı ve hassas bir şekilde çalışmasını sağlar. Kutusu, toz ve nem girişine karşı bir IP30 korumasına sahiptir. Optimum performansı sağlamak için sensör doğrudan güneş ışığından korunmalıdır.
İç hava kalitesinin izlenmesi
