Temperatur- und Feuchtigkeitssensor | 24 VAC oder VDC

Artikelcode RSTHG-3
GTIN 0.540.100.301.771.5
Intrastat nummer 90.25.80.40
Kategorie Raumfühler Temperatur Feuchte
Aktueller Bestand 17 Stück
Werksvorlaufzeit 5 Woche(n)

Produktbeschreibung

Es ist ein Raumtransmitter. Er misst Temperatur, relative Luftfeuchtigkeit und Umgebungshelligkeit. Typischerweise wird dieser Raumfühler in kommerziellen oder privaten Räumen eingebaut. Die Versorgungsspannung beträgt 24 VAC oder 24 VDC. Die Messwerte werden über drei Analogausgänge (0-10 VDC, 0-20 mA,0-100% PWM) und über Modbus RTU-Kommunikation übertragen. Alle Parameter können über Modbus eingestellt werden. In vielen Anwendungen kann der Umgebungslichtsensor verwendet werden, um die Lüftungsanlage in Abhängigkeit von der Raumbelegung zu steuern.

Zusätzliche Spezifikationen und Beschreibung


Warum Temperatur und relative Luftfeuchtigkeit messen?
Temperatur und relative Luftfeuchtigkeit haben einen direkten Einfluss auf das Wohlbefinden und den Komfort der Benutzer vom Raum. Trockene Luft führt zu trockener Haut und juckenden Augen. Eine zu hohe relative Luftfeuchtigkeit führt dazu, dass sich an Fenstern, Wänden und Decken Kondenswasser bildet, das kälter ist als die Lufttemperatur und möglicherweise Baumaterialien beschädigt und in schlecht belüfteten Räumen Gerüche verursacht.

Wie funktioniert dieser Raumsensor?
Dieser Sensor misst Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Anhand dieser Messungen wird die Taupunkttemperatur berechnet.

Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Z. B. überträgt der Ausgang 1 standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur oder der relativen Feuchte. Standardmäßig steht die gemessene Temperatur über Ausgang 1 und die relative Feuchte über Ausgang 2 zur Verfügung. Ausgang 3 ist standardmäßig deaktiviert, kann aber ebenfalls Temperatur oder relative Feuchte übertragen.

Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht 24 VAC oder VDC Versorgungsspannung

LED-Anzeige
Der Sensor bietet eine klare, visuelle Anzeige der Temperatur (standardmässig) oder Feuchtigkeit über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass die Temperatur oder relative Feuchtigkeit innerhalb des Bereichs liegt. Wenn die Temperatur oder Feuchte in Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Das heisst dass es dann eigentlich zu heiss oder zu kalt is oder beziehungsweise die Luft zu feucht oder zu trocken ist.
Die gemessene Temperatur und relative Luftfeuchtigkeit sind über die Analogausgänge und über Modbus RTU verfügbar. Der Taupunkt und die Umgebungshelligkeit sind über Modbus RTU verfügbar.

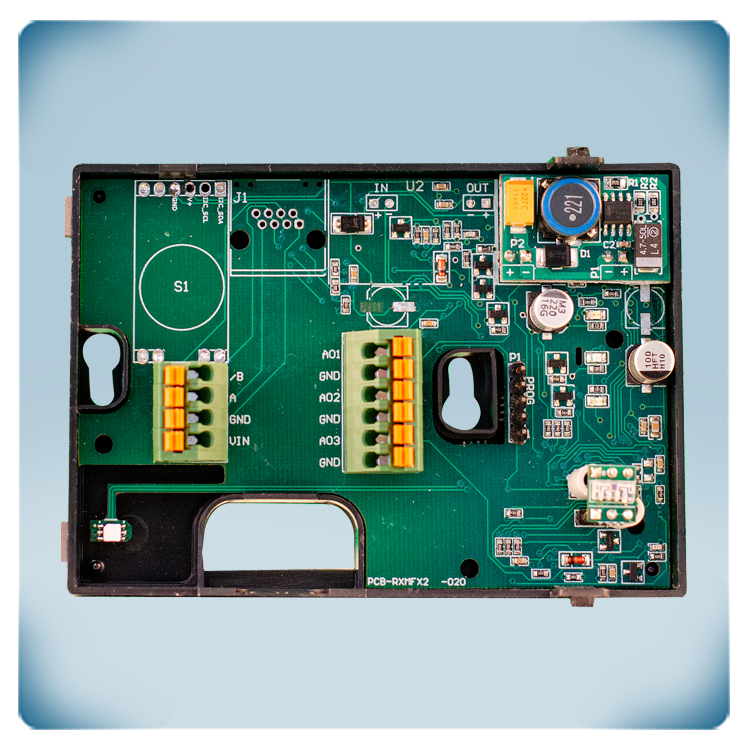

Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Dieser Sensor kann mit 24 VDC oder mit 24 VAC versorgt werden. Er ist für den 3-Leiter Anschluss vorgesehen. Die Masse des Ausgangs (GND) ist intern mit der Masse der Versorgungsspannung (V-) verbunden. Achten Sie darauf, diese gemeinsame Masse nicht mit anderen Geräten zu verbinden, die mit einer Gleichspannung versorgt werden.

AufputzmontageFeuchtefühler Aufputzmontage
Dieser Sensor kann in Innenräumen an einer Wand oder auf einer Oberfläche installiert werden. Die Befestigungslöcher sind an europäische Standard-Einbaudosen angepasst. Der Sensor kann mit zwei Schrauben an der Einbaudose befestigt werden. Das Gehäuse des Sensors deckt der gesamten Einbaudose ab.

Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.

Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.

Hohe Qualität
Dieser HLK Fühler wird in Europa hergestellt. Jeder Sensor wird in unserem Werk kalibriert und getestet. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP30 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Er kann in Innenräumen an einer Wand montiert werden. Um eine optimale Leistung zu gewährleisten, sollte er vor direkter Sonneneinstrahlung geschützt werden.
