Transmetteur température | humidité, alimentation 24 VCC | VCA
Description du produit
La série RSTHG-3 est composée de transmetteurs d'ambiance avancés conçus pour mesurer la température intérieure, l'humidité relative et la lumière ambiante.
Il mesure la température de 0 à 50°C et l'humidité relative de à 0 to 95% HR (sans condensation). Un transmetteur de lumière ambiante intégré permet des niveaux de lumière « actif » et « en veille » ajustables.
Les transmetteurs offrent trois sorties analogiques/modulantes pour la température, l'humidité ou d'autres paramètres sélectionnables. Tous les réglages sont accessibles via Modbus RTU (RS485).
Les appareils sont compatibles avec une variété d'alimentations basse tension.
Avec un indice de protection IP30, ces transmetteurs sont idéaux pour une utilisation intérieure dans les bâtiments résidentiels et commerciaux, assurant une stabilité et une précision à long terme afin d'améliorer à la fois le confort et l'efficacité du système.
Spécifications et descriptions supplémentaires
Pourquoi la Température et l'Humidité sont-elles Cruciales pour le Confort Intérieur et la Santé du Bâtiment?

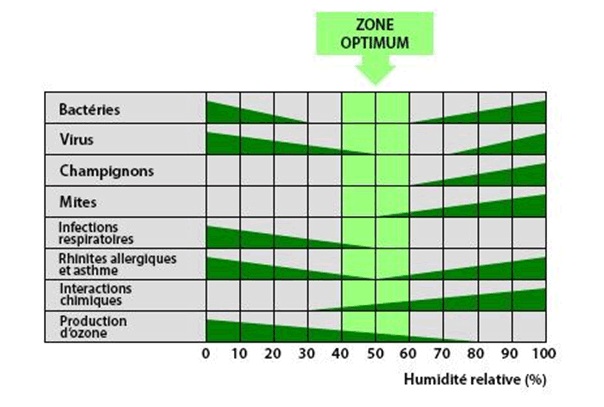

La température et l'humidité relative ont un impact direct sur le sentiment de bien-être et le confort des occupants. L'air sec peut provoquer une peau sèche et des irritations des yeux. D'ailleurs, une humidité relative excessive entraîne la formation de condensation sur les fenêtres, les murs et les plafonds qui sont plus froids que la température de l'air. Ce qui peut potentiellement endommager les matériaux de construction et provoquer des odeurs dans les espaces mal ventilés.
La température et l'humidité relative ont un impact direct sur le sentiment de bien-être et le confort des occupants. L'air sec peut provoquer une peau sèche et des irritations des yeux. D'ailleurs, une humidité relative excessive entraîne la formation de condensation sur les fenêtres, les murs et les plafonds qui sont plus froids que la température de l'air. Ce qui peut potentiellement endommager les matériaux de construction et provoquer des odeurs dans les espaces mal ventilés.
Quels Paramètres le RSTHG-3 Mesure-t-il et Comment Fonctionnent ses Sorties ?

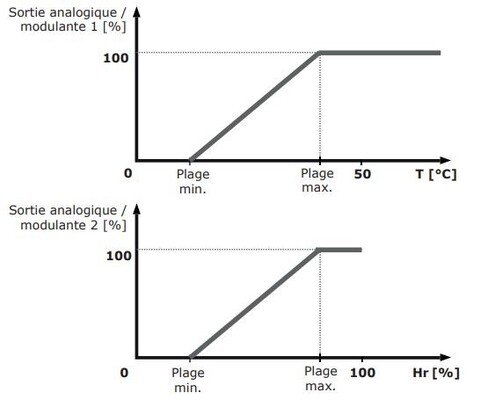

Le RSTHG-3 mesure la température, l'humidité relative, ainsi que la lumière ambiante. Les mesures de température et d'humidité peuvent être utilisées pour calculer le point de rosée. Le transmetteur dispose de trois sorties analogiques. L'une des valeurs mesurées (température / humidité) est transmise par chacune d'elles. Par instance, le réglage par défaut de la sortie 1 transmettra 0 V à 0 °C et 10 V à 50 °C. Chaque valeur de sortie change proportionnellement à la température et / ou à l'humidité relative mesurée. La sortie 1 par défaut fournit la température mesurée, et la sortie 2 fournit l'humidité relative. La sortie 3 peut transmettre la température ou l'humidité relative mais est par défaut inactive. Les 3 sorties ont une fonction de dérogation qui peut être activée via Modbus RTU. Si elle est active, par exemple durant la nuit - la ventilation sera contrôlée en fonction des données mentionnées dans les registres Modbus pertinents et non pas en fonction de la température ou de l'humidité mesurée.
Comment les Indicateurs LED Affichent-ils les Conditions Environnementales ?
Ce transmetteur CVC offre une claire indication visuelle de la température via les LED verte, jaune et rouge. La LED verte indique que la température se situe dans la plage acceptable. La LED jaune s'allume lorsque la température entre dans la plage d'alerte. Le rouge signale une chaleur ou un froid extrêmes. Les LED peuvent également être utilisées pour afficher l'humidité relative.
Ce transmetteur CVC offre une claire indication visuelle de la température via les LED verte, jaune et rouge. La LED verte indique que la température se situe dans la plage acceptable. La LED jaune s'allume lorsque la température entre dans la plage d'alerte. Le rouge signale une chaleur ou un froid extrêmes. Les LED peuvent également être utilisées pour afficher l'humidité relative.
Quelles sont les Exigences d'Alimentation et de Câblage du Transmetteur ?

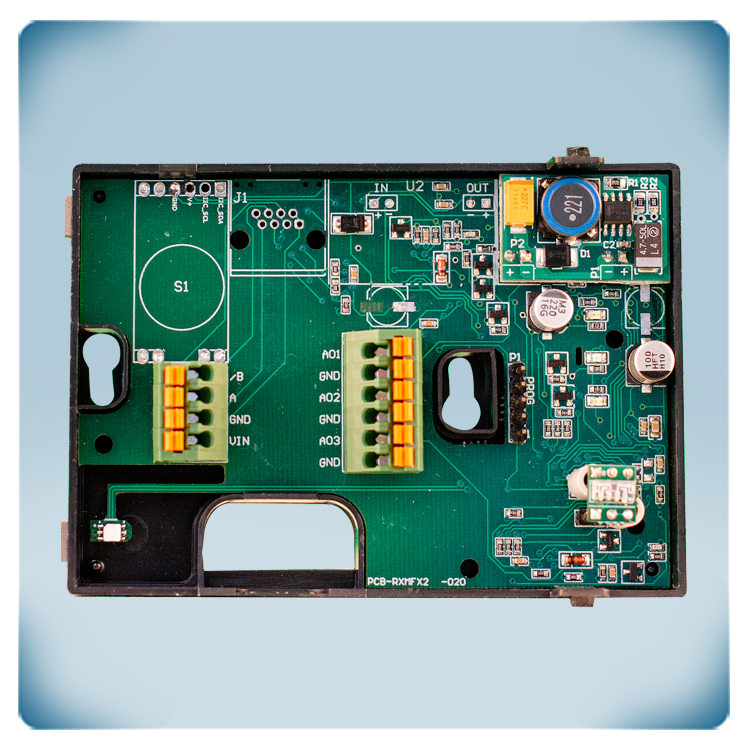

Les borniers à cage réduisent le temps de câblage et d'installation. Ils éliminent le besoin d'entretien courant et garantissent un contact fiable pour les fils solides ou multibrins. Ce transmetteur peut être alimenté en 24 VCC ou en 24 VCA et est destiné à un raccordement à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils qui sont alimentés par une tension CC.
Comment et Où le Transmetteur Peut-il Être Monté ?

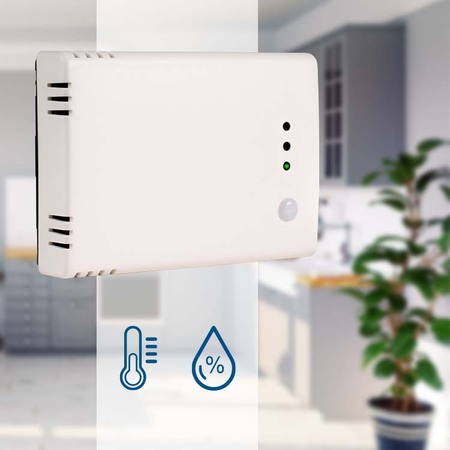

Ce transmetteur peut être installé à l'intérieur sur un mur ou sur une surface lisse. Les trous de montage sont conçus pour s'adapter aux boîtes de montage mural standard européennes. Deux vis sont nécessaires pour fixer le transmetteur à la boîte de montage mural. Le boîtier du transmetteur recouvrira entièrement la boîte de montage mural.
Quelles sont les Options de Configuration et de Personnalisation du Transmetteur ?
Ce transmetteur ne nécessite que très peu de configuration. Une fois installé, il est presque directement prêt à l'emploi. La région et la saison ont souvent un impact sur la température et l'humidité relative. Lors de l'installation, ces paramètres sont néanmoins modifiés pour correspondre aux valeurs appropriées. Les autres paramètres par défaut sont cependant compatibles avec la plupart des applications. Si nécessaire, ils peuvent toujours être modifiés en utilisant les registres Modbus correspondants. Par exemple, pour rendre le transmetteur compatible avec d'autres appareils, un type de sortie différent peut être choisi : 0-10 VDC, 0-20 mA, 0-100% PWM, et Modbus RTU. Les niveaux de luminosité des LED utilisées pour l'indication de statut sont également ajustables. Une liste exhaustive de tous les paramètres programmables est fournie par la carte des registres Modbus.
Quelle est la Qualité de Fabrication et l'Indice de Protection du Transmetteur ?
Ce transmetteur CVC est fabriqué en Europe. Chaque transmetteur est calibré et testé dans notre usine. On utilise des éléments de détection et des composants de haute qualité, ce qui assure la stabilité à long terme et la précision de ce transmetteur CVC. Le boîtier est résistant à la poussière et à l'humidité selon la norme IP30. Il doit être maintenu à l'abri de la lumière directe du soleil pour garantir des performances optimales.
