Declaración conformidad CE
Sensor de temperatura y humedad relativa | 24 VAC o VDC
Descripción de producto
La temperatura, la humedad relativa y el nivel de luz ambiental son medidos por este transmisor de sala para HVAC. El punto de rocío se calcula utilizando los valores medidos de temperatura y humedad. El voltaje de alimentación es de 24 V AC o 24 V DC. Los valores medidos se comunican a través de tres salidas analógicas y Modbus RTU. El tipo de salida está configurado por defecto a 0–10 V, pero hay disponibles varios tipos de salida.
El sensor de luz ambiental puede utilizarse en muchas aplicaciones para controlar el sistema de ventilación según la cantidad de personas en la sala. Todas las configuraciones pueden modificarse mediante Modbus RTU. Por ejemplo, también se puede ajustar la intensidad luminosa de los LED utilizados para la indicación de estado.
Especificaciones y descripción adicionales
¿Por qué es necesario medir la temperatura y la humedad relativa?
La temperatura y la humedad relativa tienen un impacto directo en el bienestar y la comodidad de los residentes. El aire seco provoca sequedad en la piel y picazón en los ojos. Un exceso de humedad relativa causa la formación de condensación en ventanas, paredes y techos que están más fríos que la temperatura del aire, lo que puede dañar los materiales de construcción y causar malos olores en espacios mal ventilados.
¿Cómo funciona?
El RSTHG-3 mide la temperatura, la humedad relativa y la luz ambiental. A partir de las mediciones de temperatura y humedad se puede calcular el punto de rocío. El sensor cuenta con tres salidas analógicas. Cada una transmite uno de los valores medidos (temperatura / humedad). Por ejemplo, la salida 1 transmite en su configuración predeterminada 0 V a 0 °C y 10 V a 50 °C. El valor de salida cambia proporcionalmente a la temperatura y / o humedad relativa medida. Por defecto, la salida 1 proporciona la temperatura medida y la salida 2 la humedad relativa. La salida 3 puede transmitir temperatura o humedad relativa, pero por defecto está inactiva. Las tres salidas tienen una función de sobrescritura que puede activarse a través de Modbus RTU. Si está activa – por ejemplo, por la noche – la ventilación se controlará según los datos indicados en los registros Modbus correspondientes, y no según la temperatura o humedad medida.
El RSTHG-3 mide la temperatura, la humedad relativa y la luz ambiental. A partir de las mediciones de temperatura y humedad se puede calcular el punto de rocío. El sensor cuenta con tres salidas analógicas. Cada una transmite uno de los valores medidos (temperatura / humedad). Por ejemplo, la salida 1 transmite en su configuración predeterminada 0 V a 0 °C y 10 V a 50 °C. El valor de salida cambia proporcionalmente a la temperatura y / o humedad relativa medida. Por defecto, la salida 1 proporciona la temperatura medida y la salida 2 la humedad relativa. La salida 3 puede transmitir temperatura o humedad relativa, pero por defecto está inactiva. Las tres salidas tienen una función de sobrescritura que puede activarse a través de Modbus RTU. Si está activa – por ejemplo, por la noche – la ventilación se controlará según los datos indicados en los registros Modbus correspondientes, y no según la temperatura o humedad medida.
Visualización local
Este transmisor HVAC ofrece una clara indicación visual de la temperatura mediante: LEDs verdes, amarillos y rojos. El LED verde indica que la temperatura está dentro del rango aceptable. El LED amarillo se ilumina cuando la temperatura entra en el rango de alerta. El rojo indica calor o frío extremos. Los LEDs también pueden usarse para mostrar la humedad relativa.
Este transmisor HVAC ofrece una clara indicación visual de la temperatura mediante: LEDs verdes, amarillos y rojos. El LED verde indica que la temperatura está dentro del rango aceptable. El LED amarillo se ilumina cuando la temperatura entra en el rango de alerta. El rojo indica calor o frío extremos. Los LEDs también pueden usarse para mostrar la humedad relativa.

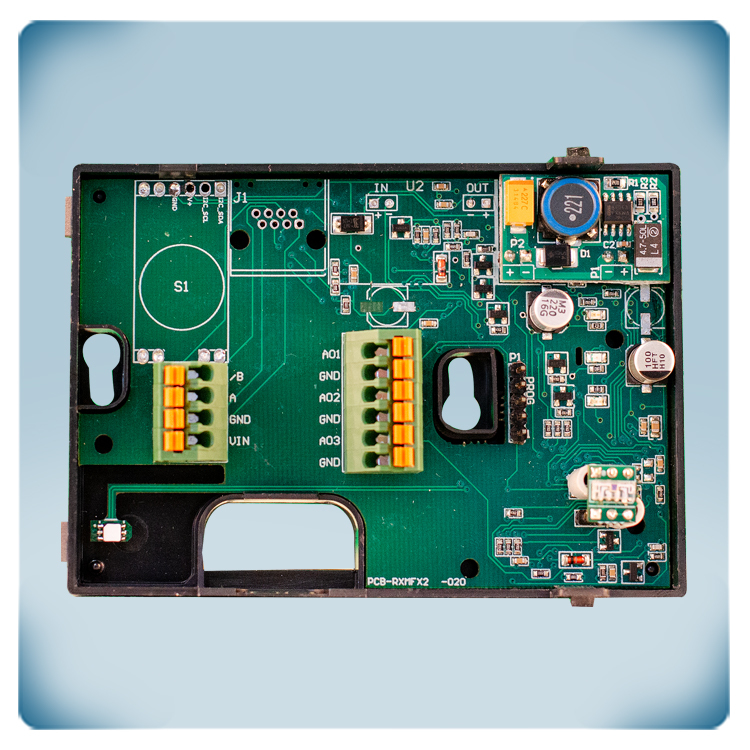

Conexión de 3 hilos
Los bloques de terminales con resorte tipo "cage clamp" reducen el tiempo de cableado e instalación. No requieren mantenimiento rutinario y garantizan un contacto fiable para cables sólidos o trenzados. Este sensor puede alimentarse con 24 V CC o 24 V CA y está diseñado para una conexión de 3 hilos. La masa de las salidas (GND) está internamente conectada a la masa de la fuente de alimentación (V-). Asegúrese de no conectar esta masa común a otros dispositivos alimentados por tensión continua.
Los bloques de terminales con resorte tipo "cage clamp" reducen el tiempo de cableado e instalación. No requieren mantenimiento rutinario y garantizan un contacto fiable para cables sólidos o trenzados. Este sensor puede alimentarse con 24 V CC o 24 V CA y está diseñado para una conexión de 3 hilos. La masa de las salidas (GND) está internamente conectada a la masa de la fuente de alimentación (V-). Asegúrese de no conectar esta masa común a otros dispositivos alimentados por tensión continua.
Montaje en superficie
Este sensor puede instalarse en interiores, en una pared o en una superficie lisa. Los orificios de montaje están diseñados para adaptarse a cajas de empotrar europeas estándar. Se requieren dos tornillos para fijar el sensor a la caja de montaje. La carcasa del sensor cubre completamente la caja empotrada.
Este sensor puede instalarse en interiores, en una pared o en una superficie lisa. Los orificios de montaje están diseñados para adaptarse a cajas de empotrar europeas estándar. Se requieren dos tornillos para fijar el sensor a la caja de montaje. La carcasa del sensor cubre completamente la caja empotrada.
Fácil de usar
Este sensor requiere muy poca configuración. Una vez instalado, está casi listo para usarse de inmediato. La región y la estación del año suelen afectar la temperatura y la humedad relativa. Durante la instalación, estos parámetros se ajustan adecuadamente. El resto de la configuración predeterminada es compatible con la mayoría de las aplicaciones. Si es necesario, puede modificarse mediante los registros Modbus correspondientes. Por ejemplo, para hacer el sensor compatible con otros dispositivos, se puede seleccionar otro tipo de salida: 0–10 VDC, 0–20 mA, 0–100 % PWM y Modbus RTU. También se puede ajustar el nivel de luminosidad de los LEDs que indican el estado. El mapa de registros Modbus proporciona una lista completa de todos los parámetros programables.
Este sensor requiere muy poca configuración. Una vez instalado, está casi listo para usarse de inmediato. La región y la estación del año suelen afectar la temperatura y la humedad relativa. Durante la instalación, estos parámetros se ajustan adecuadamente. El resto de la configuración predeterminada es compatible con la mayoría de las aplicaciones. Si es necesario, puede modificarse mediante los registros Modbus correspondientes. Por ejemplo, para hacer el sensor compatible con otros dispositivos, se puede seleccionar otro tipo de salida: 0–10 VDC, 0–20 mA, 0–100 % PWM y Modbus RTU. También se puede ajustar el nivel de luminosidad de los LEDs que indican el estado. El mapa de registros Modbus proporciona una lista completa de todos los parámetros programables.
Excelente calidad
Este transmisor HVAC se fabrica en Europa. Cada sensor es calibrado y probado en nuestra fábrica. Utilizamos componentes y elementos sensores de alta calidad. Esto garantiza la estabilidad y precisión a largo plazo del transmisor HVAC. La carcasa es resistente al polvo y la humedad conforme a la norma IP30. Para garantizar un rendimiento óptimo, debe evitarse la exposición directa a la luz solar.
Este transmisor HVAC se fabrica en Europa. Cada sensor es calibrado y probado en nuestra fábrica. Utilizamos componentes y elementos sensores de alta calidad. Esto garantiza la estabilidad y precisión a largo plazo del transmisor HVAC. La carcasa es resistente al polvo y la humedad conforme a la norma IP30. Para garantizar un rendimiento óptimo, debe evitarse la exposición directa a la luz solar.
