Intelligenter VOC Sensor | Temperatur | Feuchte, 24 VDC

Artikelcode RCVCH-R
GTIN 0.540.100.301.814.9
Intrastat nummer 90.32.89.00
Kategorie Sensorregler Luftqualität Raumversion
Aktueller Bestand 5 Stück
Werksvorlaufzeit 5 Woche(n)

Produktbeschreibung

Dieser Raumfühler misst Luftqualität (TVOC oder Total Volatile Organic Compounds), Temperatur, relative Luftfeuchtigkeit und Umgebungslicht. Diese 3 Messwerte werden über einen Algorithmus in einem intelligenten Ausgang zusammengefasst. Dieser 0-10 V Ausgang kann direkt einen EC Ventilator, einen Klappenstellantriebs oder ein Ventil regeln. Der Sensor wird meistens in kommerziellen oder privaten Umgebungen eingebaut. Die erforderliche Versorgungsspannung beträgt 24 VDC. Die Versorgungsspannung kann über die Klemmenleiste oder über den RJ45-Stecker angeschlossen werden. Alle Messwerte und der Ausgangswert sind über Modbus-RTU-Kommunikation verfügbar. Alle Parameter können über Modbus RTU eingestellt werden. Das Gehäuse bietet einen IP20-Schutz gegen das Eindringen von Staub und Feuchtigkeit.

Zusätzliche Spezifikationen und Beschreibung


Was wird von diesem Sensor gemessen?
Dieser intelligenten Sensor misst TVOC, Temperatur und relative Feuchte und ist für Aufputzmontage in Innenräumen geeignet.

Warum Raumluftqualität messen?
TVOC oder Total Volatile Organic Compounds (flüchtige organische Verbindungen) verdampfen aus Substanzen wie Reinigungsmitteln, Klebstoffen, Farben usw. TVOCs werden auch von Menschen und Tieren emittiert. Aus diesem Grund liefert ein TVOC-Sensor ein gutes, umfassendes Bild der Luftqualität. TVOC-Sensoren sind die beste Wahl für die Steuerung einer Lüftungsanlage in Wohnräumen.

Wie funktioniert dieser intelligente Raumsensor?
Dieser Sensor hat einen analogen Ausgang. Ihr intelligenter Algorithmus kombiniert die gemessene TVOC Konzentration, Temperatur und relative Luftfeuchtigkeit. Der Sensor steuert einen einzelnen analogen Ausgang basierend auf diesem Algorithmus. Sie können einen der Parameter auch ausschalten. Wenn Sie also z. B. nur die Feuchtemessung und TVOC Gehalt berücksichtigen wollen, aber nicht die Temperatur, ist das perfekt möglich. Der Ausgangswert variiert proportional in Abhängigkeit von der gemessenen Temperatur, Feuchte und TVOC Konzentration.
Der Ausgang dieses Sensors kann einen EC Ventilator, einen Drehzahlregler für AC Ventilatoren oder einen Klappenantrieb steuern. Der Ausgangswert variiert proportional in Abhängigkeit von der gemessenen Temperatur, Luftfeuchtigkeit und TVOC-Konzentration. Wenn mehr Frischluft benötigt wird, erhöht der Sensor die Drehzahl oder öffnet die Klappe.

Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht 24 VDC Versorgungsspannung. Der Sensor kann entweder über die Klemmenleiste oder über den RJ45-Stecker versorgt werden.

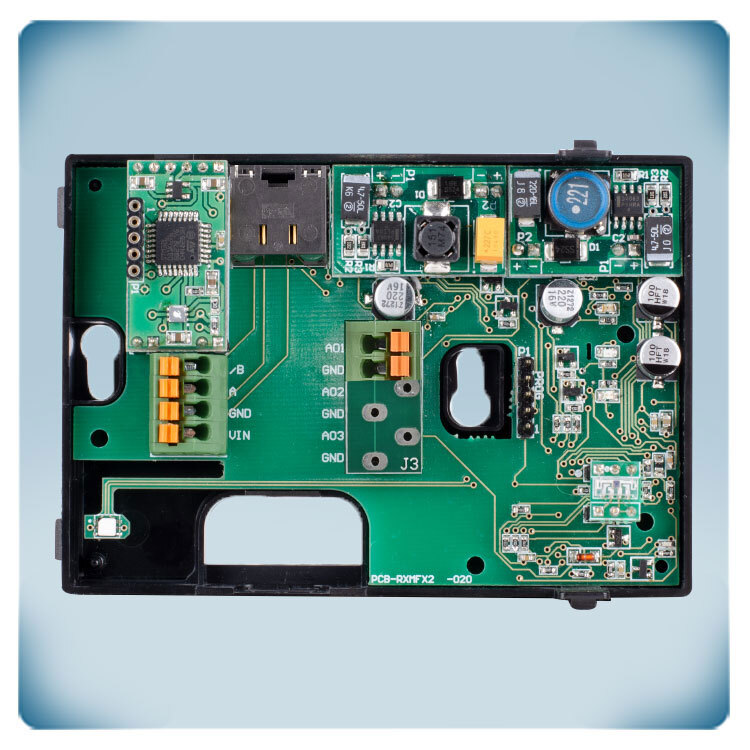

Versorgungsspannung und Modbus-RTU Kommunikation können über die RJ45 Buchse angeschlossen werden. Über die Klemmleisten können die Ausgänge, die Modbus RTU-Kommunikation und die Versorgungsspannung angeschlossen werden. Schließen Sie die Versorgungsspannung niemals gleichzeitig über den RJ45-Stecker und die Klemmenleiste an! Die Versorgungsspannung beträgt 24 VDC. Die Erdungsklemmen der Versorgungsspannung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24-VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.

Aufputzmontage Raumluftqualität über TVOC Fühler messen
Dieser Sensor kann in Innenräumen an einer Wand oder auf einer Fläche installiert werden. Die Befestigungslöcher sind an die in Europa üblichen Einbaudosen angepasst. Der Sensor kann mit zwei Schrauben an der Einbaudose befestigt werden. Das Gehäuse des Sensors deckt die gesamte Eibaudose ab. Um eine optimale Leistung zu gewährleisten, sollte der Sensor vor direkter Sonneneinstrahlung geschützt werden.

LED Anzeige
Der Sensor bietet eine klare, visuelle Anzeige vom TVOC (Standardwert), Temperatur oder Feuchtigkeit über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass die TVOC Konzentration innerhalb des Bereichs liegt. Wenn der TVOC Wert im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt.  Sie können selber die Messbereiche über Modbus anpassen.

Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.

Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.

Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.

Hohe Qualität
Jeder Sensor wird in unserem Werk kalibriert und getestet. In dem unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP30 Schutz gegen das Eindringen von Staub und Feuchtigkeit. Es kann in Innenräumen an einer Wand montiert werden. Um eine optimale Leistung zu gewährleisten, sollte er vor direkter Sonneneinstrahlung geschützt werden.
