Transmetteur de pièce de qualité air | sortie simple, PoM | VCC
Description du produit
Ce capteur intelligent polyvalent mesure la température, l'humidité relative, la qualité de l'air (TVOC) et les niveaux de lumière ambiante. Il fonctionne en 24 VDC et offre des options de connexion flexibles via des borniers ou un connecteur RJ45.
L'algorithme intégré du capteur utilise ses mesures pour contrôler directement une seule sortie pour la gestion d'un ventilateur EC, d'un régulateur de vitesse de ventilateur AC ou d'un servomoteur de registre. Le signal de sortie est sélectionnable, avec une valeur par défaut de 0-10 V, tout de même, il peut être facilement ajusté via Modbus RTU.
Toutes les mesures et les réglages, y compris l'intensité lumineuse des LED d'état, sont entièrement ajustables via la communication Modbus RTU. L'élément capteur TVOC est remplaçable, ce qui à son tour simplifie la maintenance, et le capteur de lumière ambiante permet un contrôle de la ventilation qui se base sur l'occupation.
Le boîtier dispose d'un indice de protection IP20 contre la poussière et l'humidité.
Spécifications et descriptions supplémentaires

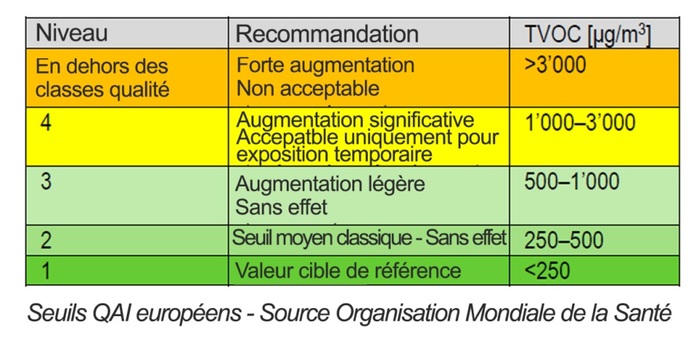

Qu'est-ce que le TVOC et comment le capteur indique-t-il la qualité de l'air ?
Ce transmetteur CVC offre une claire indication visuelle de la qualité de l'air via les LED verte, jaune et rouge. La LED verte indique que le niveau de TVOC est dans la plage – l'apport d'air frais est suffisant. Lorsque le niveau de TVOC entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : TVOC hors plage ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le TVOC et le niveau de lumière ambiante sont disponibles via Modbus RTU.
Comment le capteur contrôle-t-il le système CVC ?
La sortie de ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de registre. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité et de la concentration de TVOC mesurées. Quand un plus grand apport d'air frais est requis, le capteur augmente la vitesse du ventilateur ou ouvre le registre.
Quelles sont les options d'alimentation électrique et de connexion du capteur ?

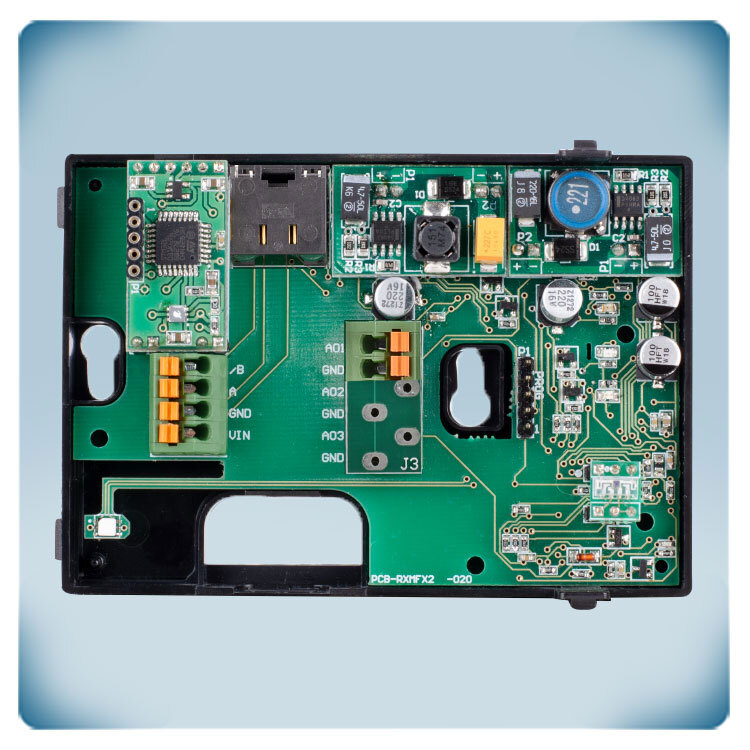

Il est possible de connecter le capteur via les borniers à cage à ressort ou via le connecteur RJ45. La tension d'alimentation et la communication Modbus RTU peuvent être connectées via le connecteur RJ45. Via les borniers, il est possible de connecter les sorties, la communication Modbus RTU et la tension d'alimentation. Ne connectez jamais la tension d'alimentation via le connecteur RJ45 et les borniers simultanément ! La tension d'alimentation est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 VDC proposent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation 24 VDC augmente la sécurité et la fiabilité de votre installation.
Comment l'installation et les réglages du capteur sont-ils effectués ?
Ce capteur ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les réglages par défaut conviennent à la plupart des applications. Si nécessaire, les réglages peuvent être ajustés via Modbus RTU. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. L'intensité lumineuse des LED pour l'indication d'état est également réglable. La table des registres Modbus fournit un aperçu complet de tous les réglages ajustables.
Comment la calibration, la durabilité et le montage du capteur sont-ils effectués ?
Chaque capteur est calibré et testé dans notre usine. Dans un cas peu probable de défaillance de l'élément capteur TVOC, ce module peut être remplacé. Nous utilisons des éléments capteurs et des composants de haute qualité. Cela garantit la stabilité et la précision à long terme de ce transmetteur CVC. Le boîtier bénéficie d'une protection IP30 contre la pénétration de poussière et d'humidité. Il peut être monté sur un mur à l'intérieur. Afin d'assurer une performance optimale, il doit être protégé de la lumière directe du soleil.
