Išmanus temperatūros | drėgmės | TVOC jutiklis | 24 VDC - PoM
Produkto aprašymas
Tai vidaus erdvių drėgmės ir oro kokybės (TVOC) jutiklis. Tai universalaus maitinimo pajungimo jutiklis, jo maitinimas 24 VDC kuris gali būti pajungiamas per gnybtus arba per jungtį RJ45.
Jutiklis valdo vieną analoginį išėjimą, remdamasis išmatuotomis vertėmis, pagal tą vertę kuri dižiausia valdomas išėjimas. Šis vienas išėjimas gali būti naudojamas tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Gamykliškai jutiklio išėjimas nustatytas į 0-10 V. Išėjimo tipą galima pasirinkti arba galima jutiklį pajungti per RJ45 jungtį ir visą informaciją apie matuojamus parametrus gauti per modbusą.
Jutiklis turi ir tris skirtingų spalvų LED diodus kurie nurodo matuojamo parametro būseną. Taip pat jutiklis turi ir šviesos intensyvumo matavimo elementą. Visi matavimai ir išėjimo vertė yra pasiekiami per Modbus RTU ryšį. TVOC jutiklio elementas gedimo atveju gali būti lengvai pakeistas. Visus nustatymus galima koreguoti per Modbus RTU.
Papildomos specifikacijos ir aprašymas
Kaip pajungiamas jutiklio maitinimas?

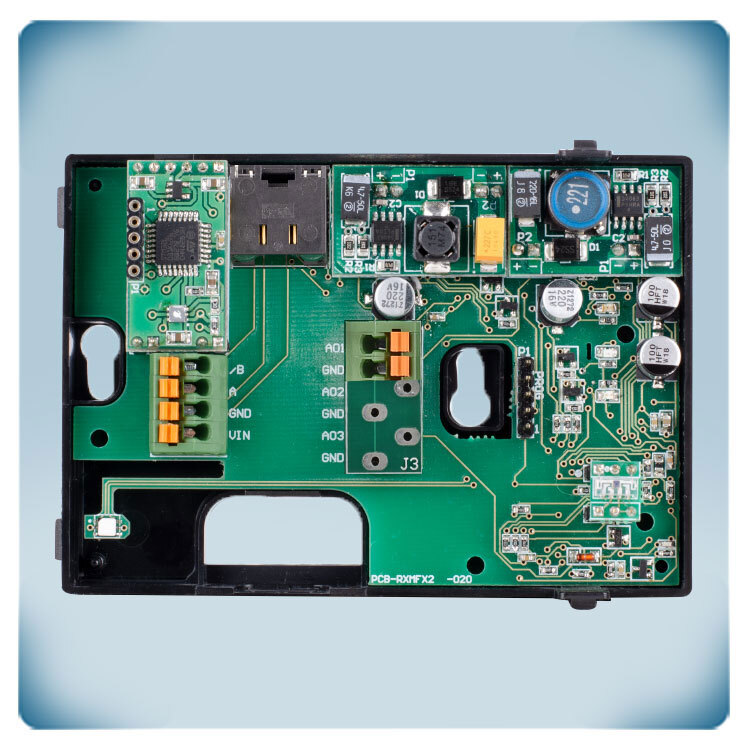

Šį jutiklį galite prijungti per spytuoklinius gnybtus arba per RJ45 jungtį. Maitinimo įtampą ir Modbus RTU ryšį galima prijungti per RJ45 jungtį. Per gnybtų blokus galima prijungti išėjimus, Modbus RTU ryšį ir maitinimo įtampą. Niekada nejunkite maitinimo įtampos per RJ45 jungtį ir gnybtų blokus vienu metu! Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra sujungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
Šį jutiklį galite prijungti per spytuoklinius gnybtus arba per RJ45 jungtį. Maitinimo įtampą ir Modbus RTU ryšį galima prijungti per RJ45 jungtį. Per gnybtų blokus galima prijungti išėjimus, Modbus RTU ryšį ir maitinimo įtampą. Niekada nejunkite maitinimo įtampos per RJ45 jungtį ir gnybtų blokus vienu metu! Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra sujungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
Kas yra TVOC ir kaip jutiklis indikuoja oro kokybę?
TVOC arba bendrieji lakieji organiniai junginiai (BIO) išgaruoja iš tokių medžiagų kaip valymo priemonės, klijai, dažai ir kt. TVOC taip pat išsiskiria iš žmonių ir gyvūnų. Todėl TVOC jutiklis pateikia gerą bendrą oro kokybės vaizdą. Šis ŠVOK keitiklis aiškiai ir vizualiai indikuoja oro kokybę žaliu, geltonu ir raudonu šviesos diodais. Žalias šviesos diodas rodo, kad TVOC lygis yra diapazone – gryno oro tiekimas yra pakankamas. Kai TVOC lygis patenka į įspėjimo diapazoną, užsidega geltonas šviesos diodas. Raudona spalva reiškia: TVOC yra už diapazono ribų arba gryno oro tiekimas yra nepakankamas. Išmatuota temperatūra, santykinė drėgmė, TVOC ir aplinkos apšvietimo lygis pateikiami per Modbus RTU ryšį.
Kaip jutiklis valdo ventiliatorius ir sklendes?
Šis jutiklis gali valdyti EC ventiliatorių, AC ventiliatoriaus greičio valdiklį arba sklendės pavarą per Modbus RTU ryšį. Išėjimo vertę galima nuskaityti Modbus registre. Ji kinta proporcingai išmatuotai temperatūrai, drėgmei ir TVOC koncentracijai. Jei reikia, vieną ar du iš šių jutiklių galima išjungti. Kai reikia daugiau gryno oro, jutiklis padidins ventiliatoriaus greitį arba atidarys sklendę. Valdymo išvestis pasiekiama per Modbus RTU ryšį.
Kokia yra jutiklio kokybė, patvarumas ir montavimo ypatybės?
Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mažai tikėtinu TVOC jutiklio elemento gedimo atveju šį modulį galima pakeisti. Mes naudojame aukštos kokybės jutiklio elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK keitiklio stabilumą ir tikslumą. Korpusas yra IP30 apsaugos klasės, apsaugotas nuo dulkių ir drėgmės patekimo. Jį galima montuoti ant sienos patalpose. Siekiant užtikrinti optimalų veikimą, jį reikia saugoti nuo tiesioginių saulės spindulių.
Kam reikalingi trys LED indikatoriai and jutiklio dangtelio?
Ant jutiklio dangtelio yra trys indikacinės lemputės: žalia, geltona ir raudona. Žalia šviečia tada kai matuojamas pasirinktas parametras yra matavimo diapazone, geltona įsijungia tada kai pasirinktas matuojamas parametras yra arti diapazono ribų, o raudona indikacija įsijungia tada kada pasirinktas matuojamas parametras yra už matavimo diapzono ribų. Diodams galima priskirti tik vieną reikšmę, tai yra arba oro kokybę arba temperatūrą arba drėgmę
TVOC arba bendrieji lakieji organiniai junginiai (BIO) išgaruoja iš tokių medžiagų kaip valymo priemonės, klijai, dažai ir kt. TVOC taip pat išsiskiria iš žmonių ir gyvūnų. Todėl TVOC jutiklis pateikia gerą bendrą oro kokybės vaizdą. Šis ŠVOK keitiklis aiškiai ir vizualiai indikuoja oro kokybę žaliu, geltonu ir raudonu šviesos diodais. Žalias šviesos diodas rodo, kad TVOC lygis yra diapazone – gryno oro tiekimas yra pakankamas. Kai TVOC lygis patenka į įspėjimo diapazoną, užsidega geltonas šviesos diodas. Raudona spalva reiškia: TVOC yra už diapazono ribų arba gryno oro tiekimas yra nepakankamas. Išmatuota temperatūra, santykinė drėgmė, TVOC ir aplinkos apšvietimo lygis pateikiami per Modbus RTU ryšį.
Kaip jutiklis valdo ventiliatorius ir sklendes?
Šis jutiklis gali valdyti EC ventiliatorių, AC ventiliatoriaus greičio valdiklį arba sklendės pavarą per Modbus RTU ryšį. Išėjimo vertę galima nuskaityti Modbus registre. Ji kinta proporcingai išmatuotai temperatūrai, drėgmei ir TVOC koncentracijai. Jei reikia, vieną ar du iš šių jutiklių galima išjungti. Kai reikia daugiau gryno oro, jutiklis padidins ventiliatoriaus greitį arba atidarys sklendę. Valdymo išvestis pasiekiama per Modbus RTU ryšį.
Kokia yra jutiklio kokybė, patvarumas ir montavimo ypatybės?
Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mažai tikėtinu TVOC jutiklio elemento gedimo atveju šį modulį galima pakeisti. Mes naudojame aukštos kokybės jutiklio elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK keitiklio stabilumą ir tikslumą. Korpusas yra IP30 apsaugos klasės, apsaugotas nuo dulkių ir drėgmės patekimo. Jį galima montuoti ant sienos patalpose. Siekiant užtikrinti optimalų veikimą, jį reikia saugoti nuo tiesioginių saulės spindulių.
Kam reikalingi trys LED indikatoriai and jutiklio dangtelio?
Ant jutiklio dangtelio yra trys indikacinės lemputės: žalia, geltona ir raudona. Žalia šviečia tada kai matuojamas pasirinktas parametras yra matavimo diapazone, geltona įsijungia tada kai pasirinktas matuojamas parametras yra arti diapazono ribų, o raudona indikacija įsijungia tada kada pasirinktas matuojamas parametras yra už matavimo diapzono ribų. Diodams galima priskirti tik vieną reikšmę, tai yra arba oro kokybę arba temperatūrą arba drėgmę
