Freie-Kühlung-Regler
Produktbeschreibung
Freie-Kühlung-Regler, entwickelt für Motoren mit Analogeingang. Ausgestattet mit zwei Fühlereingängen für eine präzise Temperaturüberwachung, einem Analogausgang zur proportionalen Drehzahlregelung und einem Relaisausgang zur Steuerung von Zusatzgeräten.
Spannungsversorgung: 85–264 VAC, 50/60 Hz.
Modbus RTU Kommunikation: Alle Messwerte, Betriebszustände und Konfigurationseinstellungen sind über das Modbus RTU-Protokoll via RS-485-Schnittstelle zugänglich.
Ausgänge: 1 Analogausgang und 1 Relaisausgang.
Anschlussklemmen: Schraub- und Federzugklemmen.
Zusätzliche Spezifikationen und Beschreibung
Was ist der FCCA8-DM und wo wird er eingesetzt?
Der FCCA8-DM ist ein Freie-Kühlung-Regler, der entwickelt wurde, um gewerbliche und industrielle Gebäude bei der Senkung des Energieverbrauchs zu unterstützen, indem er bei geeigneten Bedingungen kühle Außenluft anstelle einer herkömmlichen Klimaanlage nutzt.
Der FCCA8-DM ist ein Freie-Kühlung-Regler, der entwickelt wurde, um gewerbliche und industrielle Gebäude bei der Senkung des Energieverbrauchs zu unterstützen, indem er bei geeigneten Bedingungen kühle Außenluft anstelle einer herkömmlichen Klimaanlage nutzt.
Der Regler überwacht kontinuierlich sowohl die Innen- als auch die Außentemperatur und ermittelt automatisch, wann die freie Kühlung genutzt werden kann. Dies macht ihn zu einer praktischen Lösung für Lüftungs- und Kühlsysteme, bei denen natürliche Außenluft dazu beitragen kann, eine angenehme Innentemperatur aufrechterzuhalten und gleichzeitig die Energiekosten zu senken.
Wie funktioniert die Lüfterdrehzahlregelung?
Der FCCA8-DM bietet zwei Modi zur Lüfterdrehzahlregelung. Bei der variablen Lüfterdrehzahlregelung erhöht oder verringert der Regler die Lüfterdrehzahl automatisch in Stufen entsprechend der Temperaturdifferenz zwischen Innen- und Außenluft. Dadurch kann sich das System an veränderte Bedingungen anpassen und effizienter arbeiten.
Der FCCA8-DM bietet zwei Modi zur Lüfterdrehzahlregelung. Bei der variablen Lüfterdrehzahlregelung erhöht oder verringert der Regler die Lüfterdrehzahl automatisch in Stufen entsprechend der Temperaturdifferenz zwischen Innen- und Außenluft. Dadurch kann sich das System an veränderte Bedingungen anpassen und effizienter arbeiten.
Bei der festen Lüfterdrehzahlregelung arbeitet der Lüfter mit einer voreingestellten Drehzahl, sobald die freie Kühlung aktiv ist. Der Regler verfügt außerdem über eine Boost-Taste, die die Lüfterdrehzahl vorübergehend für einen definierten Zeitraum erhöht, was nützlich ist, wenn ein schneller Luftaustausch erforderlich ist.
Für den Fall, dass ein manueller Betrieb erforderlich ist, steht eine Override-Steuerfunktion zur Verfügung. Der Override-Modus hat Vorrang vor den automatischen Steuerungseinstellungen, selbst während eines Alarmzustands, steuert jedoch nicht die Luftklappe.
Wie wird der Alarmzustand verwaltet?
Wenn ein Fehler erkannt wird, folgt der FCCA8-DM einer kontrollierten Abschaltsequenz. Der Lüfter wird zuerst gestoppt und muss vollständig zum Stillstand kommen, bevor die Luftklappe geschlossen wird. Nach Behebung des Fehlers wartet der Regler 20 Sekunden, bevor er in den normalen Betrieb zurückkehrt. Tritt derselbe Fehler mehr als 10 Mal auf, wechselt der Regler in eine Sicherheitsverriegelung und muss durch Aus- und Einschalten der Spannungsversorgung zurückgesetzt werden (Power-Cycle), bevor er wieder betrieben werden kann.
Wenn ein Fehler erkannt wird, folgt der FCCA8-DM einer kontrollierten Abschaltsequenz. Der Lüfter wird zuerst gestoppt und muss vollständig zum Stillstand kommen, bevor die Luftklappe geschlossen wird. Nach Behebung des Fehlers wartet der Regler 20 Sekunden, bevor er in den normalen Betrieb zurückkehrt. Tritt derselbe Fehler mehr als 10 Mal auf, wechselt der Regler in eine Sicherheitsverriegelung und muss durch Aus- und Einschalten der Spannungsversorgung zurückgesetzt werden (Power-Cycle), bevor er wieder betrieben werden kann.
Temperatureingänge, Ausgänge und Spannungsversorgung
Der Regler verwendet zwei PT500-Temperatursensoren zur Messung der Innen- und Außentemperatur. Die Sensoren bieten einen Messbereich von -55 °C bis +155 °C mit einer Auflösung von 0,1 °C. Der Analogausgang kann für 0–10 VDC, 4–20 mA oder PWM konfiguriert werden, wodurch der Regler mit verschiedenen Lüftertypen kompatibel ist. Er arbeitet mit 85–264 VAC, 50/60 Hz und stellt eine 24 VDC-Versorgung für angeschlossene Sensoren und Zubehör zur Verfügung.
Der Regler verwendet zwei PT500-Temperatursensoren zur Messung der Innen- und Außentemperatur. Die Sensoren bieten einen Messbereich von -55 °C bis +155 °C mit einer Auflösung von 0,1 °C. Der Analogausgang kann für 0–10 VDC, 4–20 mA oder PWM konfiguriert werden, wodurch der Regler mit verschiedenen Lüftertypen kompatibel ist. Er arbeitet mit 85–264 VAC, 50/60 Hz und stellt eine 24 VDC-Versorgung für angeschlossene Sensoren und Zubehör zur Verfügung.
Für den Anschluss an ein Gebäudemanagementsystem (BMS) unterstützt der FCCA8-DM Modbus RTU über RS-485 mit Kommunikationsdistanzen von bis zu 1000 Metern.
Schutzart und Statusanzeige

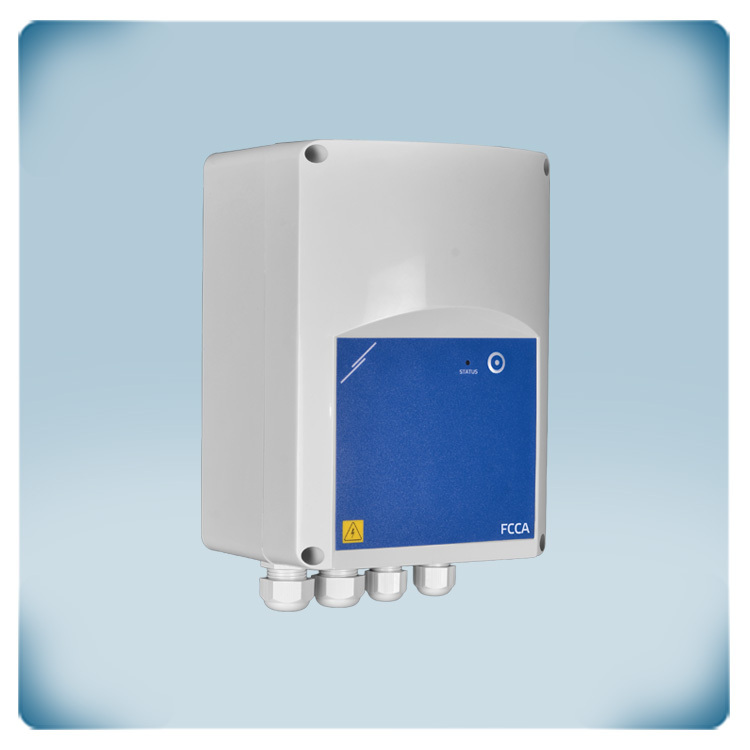

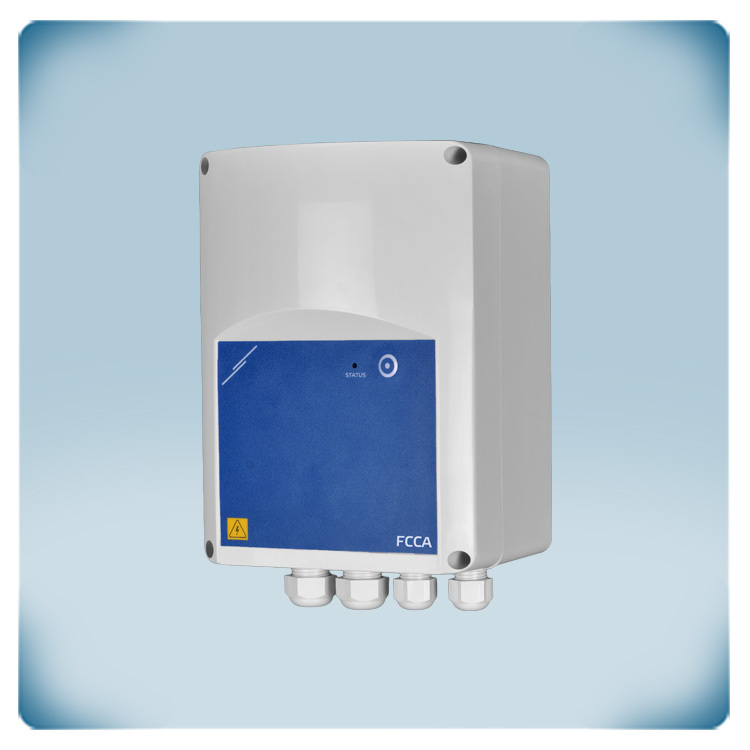

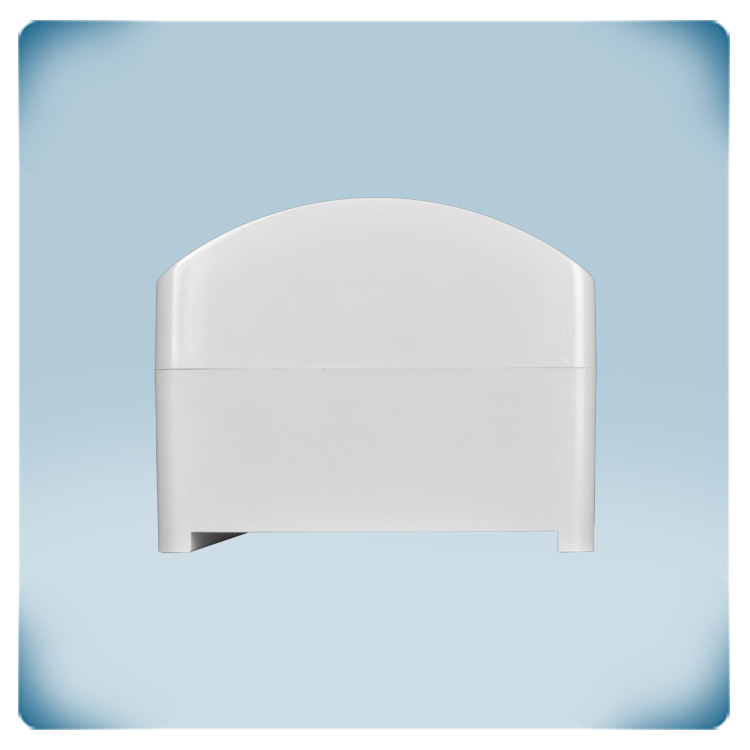

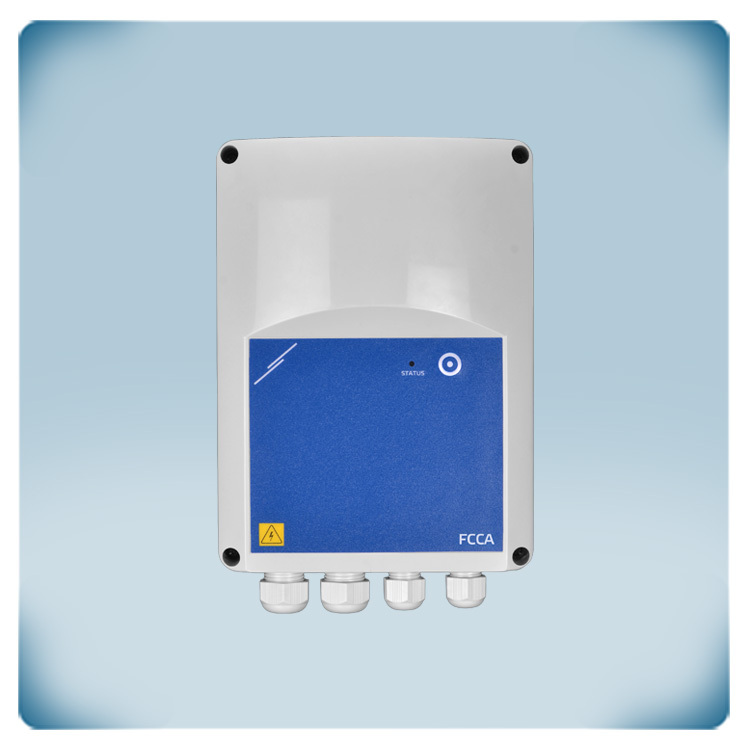

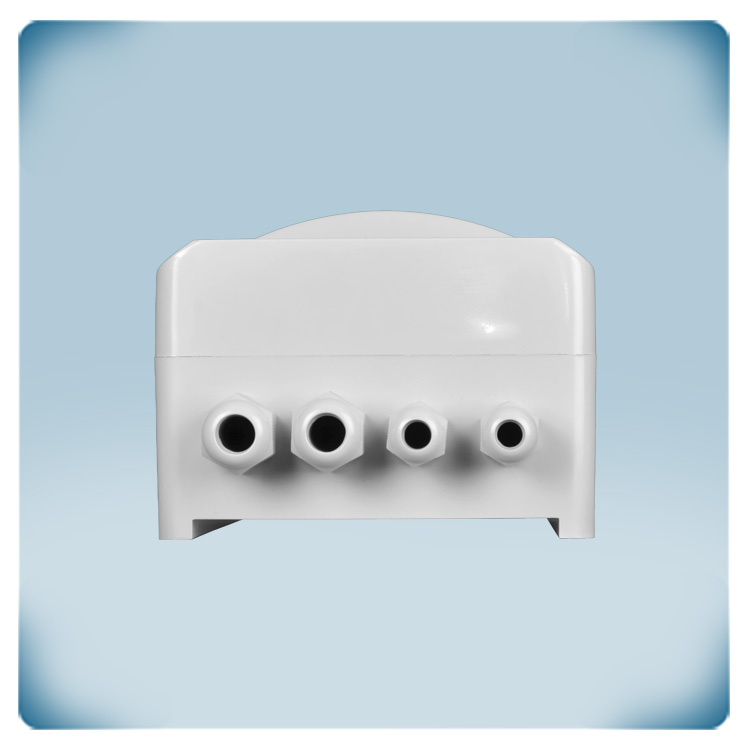

Der FCCA8-DM verfügt über ein robustes graues Kunststoffgehäuse für die Wandmontage und besitzt die Schutzart IP54. Er ist für Betriebstemperaturen zwischen -10 °C und +60 °C geeignet. Eine integrierte RGB-LED-Anzeige bietet einen schnellen Überblick über den Status des Reglers. Grün zeigt den normalen Betrieb an, Gelb signalisiert eine Warnung und Rot weist auf einen Alarm oder einen schweren Fehler hin. Andere Farben können Funktionen wie Firmware-Updates oder Tastenbetätigungen anzeigen. Dies macht es für den Benutzer einfach, den Betriebszustand des Systems zu überwachen und schnell zu erkennen, wenn Handlungsbedarf besteht.
Der FCCA8-DM verfügt über ein robustes graues Kunststoffgehäuse für die Wandmontage und besitzt die Schutzart IP54. Er ist für Betriebstemperaturen zwischen -10 °C und +60 °C geeignet. Eine integrierte RGB-LED-Anzeige bietet einen schnellen Überblick über den Status des Reglers. Grün zeigt den normalen Betrieb an, Gelb signalisiert eine Warnung und Rot weist auf einen Alarm oder einen schweren Fehler hin. Andere Farben können Funktionen wie Firmware-Updates oder Tastenbetätigungen anzeigen. Dies macht es für den Benutzer einfach, den Betriebszustand des Systems zu überwachen und schnell zu erkennen, wenn Handlungsbedarf besteht.
