Declaración conformidad CE
Controlador de free cooling
Descripción de producto
Controlador de free cooling diseñado para motores con entrada analógica. Equipado con dos entradas para sondas de temperatura para un control térmico preciso, una salida analógica para la regulación proporcional de la velocidad y una salida de relé para el control de equipos auxiliares.
Alimentación eléctrica: 85–264 VAC, 50/60 Hz.
Comunicación Modbus RTU: Todos los parámetros medidos, estados de funcionamiento y ajustes de configuración son accesibles a través del protocolo Modbus RTU sobre una interfaz RS-485.
Salidas: 1 salida analógica y 1 salida de relé.
Bornes de conexión: Bornes de tornillo y de resorte.
Möchten Sie noch weitere technische Abschnitte (wie z. B. Montagehinweise oder LED-Statusbeschreibungen) in diesem Format übersetzen lassen?
Especificaciones y descripción adicionales
¿Qué es el FCCA8-DM y dónde se utiliza?
El FCCA8-DM es un controlador de free cooling diseñado para ayudar a edificios comerciales e industriales a reducir el consumo de energía utilizando aire exterior fresco en lugar del aire acondicionado tradicional cuando las condiciones sean adecuadas.
El controlador supervisa continuamente tanto la temperatura interior como la exterior y determina automáticamente cuándo se puede utilizar el free cooling. Esto lo convierte en una solución práctica para sistemas de ventilación y refrigeración donde el aire exterior natural puede ayudar a mantener una temperatura interior confortable al tiempo que reduce los costes energéticos.
El FCCA8-DM es un controlador de free cooling diseñado para ayudar a edificios comerciales e industriales a reducir el consumo de energía utilizando aire exterior fresco en lugar del aire acondicionado tradicional cuando las condiciones sean adecuadas.
El controlador supervisa continuamente tanto la temperatura interior como la exterior y determina automáticamente cuándo se puede utilizar el free cooling. Esto lo convierte en una solución práctica para sistemas de ventilación y refrigeración donde el aire exterior natural puede ayudar a mantener una temperatura interior confortable al tiempo que reduce los costes energéticos.
¿Cómo funciona el control de velocidad del ventilador?
El FCCA8-DM ofrece dos modos de control de velocidad del ventilador. Con el control de velocidad variable, el controlador aumenta o disminuye automáticamente la velocidad del ventilador en pasos según la diferencia de temperatura entre el aire interior y el exterior. Esto permite que el sistema se adapte a las condiciones cambiantes y opere de manera más eficiente.
Con el control de velocidad fija, el ventilador funciona a una velocidad preestablecida siempre que el free cooling esté activo. El controlador también cuenta con un botón Boost, que aumenta temporalmente la velocidad del ventilador durante un período definido, lo que resulta útil cuando se requiere una renovación rápida del aire.
Una función de control manual prioritario está disponible cuando se requiere el funcionamiento manual. El modo Override tiene prioridad sobre los ajustes de control automático, incluso durante una condición de alarma, aunque no controla la compuerta de aire.
El FCCA8-DM ofrece dos modos de control de velocidad del ventilador. Con el control de velocidad variable, el controlador aumenta o disminuye automáticamente la velocidad del ventilador en pasos según la diferencia de temperatura entre el aire interior y el exterior. Esto permite que el sistema se adapte a las condiciones cambiantes y opere de manera más eficiente.
Con el control de velocidad fija, el ventilador funciona a una velocidad preestablecida siempre que el free cooling esté activo. El controlador también cuenta con un botón Boost, que aumenta temporalmente la velocidad del ventilador durante un período definido, lo que resulta útil cuando se requiere una renovación rápida del aire.
Una función de control manual prioritario está disponible cuando se requiere el funcionamiento manual. El modo Override tiene prioridad sobre los ajustes de control automático, incluso durante una condición de alarma, aunque no controla la compuerta de aire.
¿Cómo se gestiona el estado de alarma?
Cuando se detecta un fallo, el FCCA8-DM sigue una secuencia de apagado controlada. El ventilador se detiene primero y se deja que se pare por completo antes de cerrar la compuerta de aire. Una vez resuelto el fallo, el controlador espera 20 segundos antes de volver al funcionamiento normal. Si el mismo fallo ocurre más de 10 veces, el controlador entra en un bloqueo de seguridad y debe reiniciarse eléctricamente (ciclo de encendido) antes de poder operar de nuevo.
Cuando se detecta un fallo, el FCCA8-DM sigue una secuencia de apagado controlada. El ventilador se detiene primero y se deja que se pare por completo antes de cerrar la compuerta de aire. Una vez resuelto el fallo, el controlador espera 20 segundos antes de volver al funcionamiento normal. Si el mismo fallo ocurre más de 10 veces, el controlador entra en un bloqueo de seguridad y debe reiniciarse eléctricamente (ciclo de encendido) antes de poder operar de nuevo.
Entradas de temperatura, salidas y alimentación eléctrica
El controlador utiliza dos sensores de temperatura PT500 para medir las temperaturas interior y exterior. Los sensores proporcionan un rango de medición de -55 °C a +155 °C con una resolución de 0,1 °C. La salida analógica se puede configurar para 0–10 VDC, 4–20 mA o PWM, lo que permite que el controlador funcione con diferentes tipos de ventiladores. Funciona con 85–264 VAC, 50/60 Hz y proporciona una alimentación de 24 VDC para los sensores y accesorios conectados.
Para la conexión a un sistema de gestión de edificios (BMS), el FCCA8-DM soporta Modbus RTU a través de RS-485, con distancias de comunicación de hasta 1000 metros.
El controlador utiliza dos sensores de temperatura PT500 para medir las temperaturas interior y exterior. Los sensores proporcionan un rango de medición de -55 °C a +155 °C con una resolución de 0,1 °C. La salida analógica se puede configurar para 0–10 VDC, 4–20 mA o PWM, lo que permite que el controlador funcione con diferentes tipos de ventiladores. Funciona con 85–264 VAC, 50/60 Hz y proporciona una alimentación de 24 VDC para los sensores y accesorios conectados.
Para la conexión a un sistema de gestión de edificios (BMS), el FCCA8-DM soporta Modbus RTU a través de RS-485, con distancias de comunicación de hasta 1000 metros.
Protección e indicación de estado

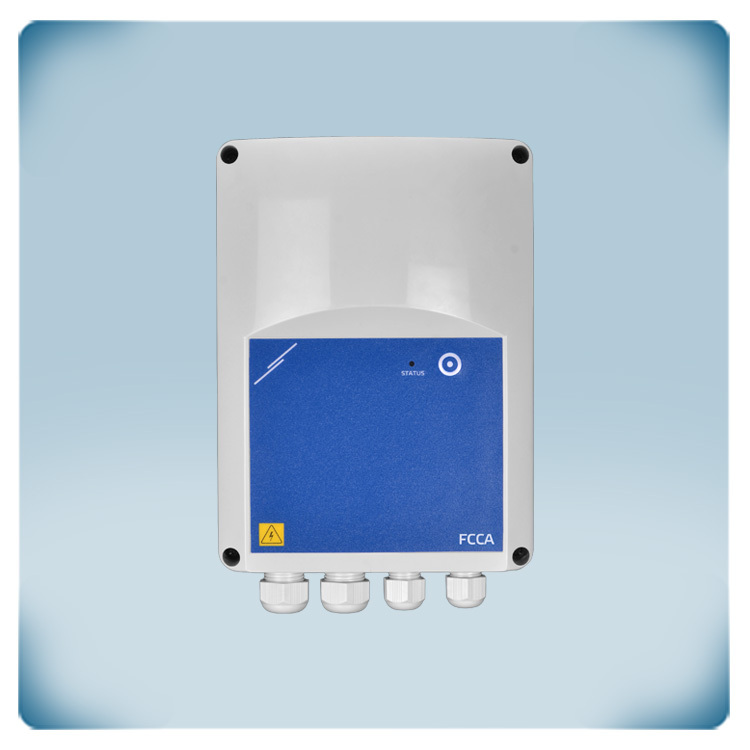

El FCCA8-DM cuenta con una robusta carcasa de plástico gris diseñada para montaje en pared y tiene un grado de protección IP54. Es adecuado para temperaturas de funcionamiento de entre -10 °C y +60 °C. Un indicador LED RGB integrado proporciona una visión rápida del estado del controlador. El verde indica un funcionamiento normal, el amarillo indica una advertencia y el rojo indica una alarma o un fallo grave. Otros colores pueden indicar funciones como actualizaciones de firmware o la activación de botones. Esto facilita a los usuarios la supervisión del estado de funcionamiento del sistema y la identificación rápida de cuándo se requiere atención.
El FCCA8-DM cuenta con una robusta carcasa de plástico gris diseñada para montaje en pared y tiene un grado de protección IP54. Es adecuado para temperaturas de funcionamiento de entre -10 °C y +60 °C. Un indicador LED RGB integrado proporciona una visión rápida del estado del controlador. El verde indica un funcionamiento normal, el amarillo indica una advertencia y el rojo indica una alarma o un fallo grave. Otros colores pueden indicar funciones como actualizaciones de firmware o la activación de botones. Esto facilita a los usuarios la supervisión del estado de funcionamiento del sistema y la identificación rápida de cuándo se requiere atención.
