Carte du registre Modbus
Régulateur de Free Cooling
Description du produit
Régulateur de free cooling conçu pour les moteurs avec entrée analogique. Équipé de deux entrées pour sondes de température permettant un contrôle thermique précis, d'une sortie analogique pour la régulation proportionnelle de la vitesse et d'une sortie relais pour la commande d'équipements auxiliaires.
Alimentation électrique : 85–264 VAC, 50/60 Hz.
Communication Modbus RTU : Tous les paramètres mesurés, les états de fonctionnement et les paramètres de configuration sont accessibles via le protocole Modbus RTU sur une interface RS-485.
Sorties : 1 sortie analogique et 1 sortie relais.
Borniers : Borniers à vis et à ressort.
Spécifications et descriptions supplémentaires
Qu'est-ce que le FCCA8-DM et où est-il utilisé ?
Le FCCA8-DM est un régulateur de free cooling conçu pour aider les bâtiments commerciaux et industriels à réduire leur consommation d'énergie en utilisant l'air extérieur frais au lieu de la climatisation traditionnelle lorsque les conditions le permettent.
Le FCCA8-DM est un régulateur de free cooling conçu pour aider les bâtiments commerciaux et industriels à réduire leur consommation d'énergie en utilisant l'air extérieur frais au lieu de la climatisation traditionnelle lorsque les conditions le permettent.

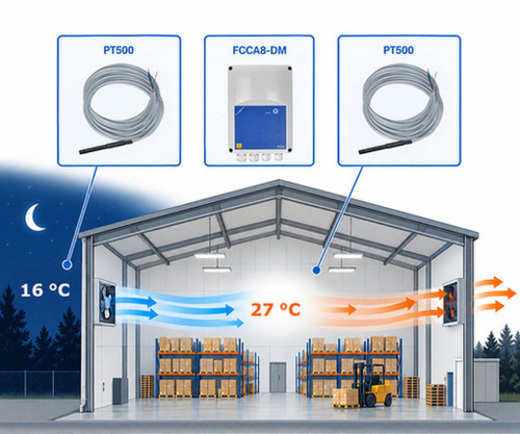

Le régulateur surveille en permanence les températures intérieure et extérieure et détermine automatiquement quand le free cooling peut être utilisé. Cela en fait une solution pratique pour les systèmes de ventilation et de refroidissement où l'air extérieur naturel peut aider à maintenir une température intérieure confortable tout en réduisant les coûts énergétiques.
Comment fonctionne la régulation de la vitesse du ventilateur ?
Le FCCA8-DM propose deux modes de régulation de la vitesse du ventilateur. Avec le contrôle de vitesse variable, le régulateur augmente ou diminue automatiquement la vitesse du ventilateur par paliers en fonction de la différence de température entre l'air intérieur et extérieur. Cela permet au système de s'adapter aux conditions changeantes et de fonctionner plus efficacement.
Le FCCA8-DM propose deux modes de régulation de la vitesse du ventilateur. Avec le contrôle de vitesse variable, le régulateur augmente ou diminue automatiquement la vitesse du ventilateur par paliers en fonction de la différence de température entre l'air intérieur et extérieur. Cela permet au système de s'adapter aux conditions changeantes et de fonctionner plus efficacement.
Avec le contrôle de vitesse fixe, le ventilateur fonctionne à une vitesse prédéfinie dès que le free cooling est actif. Le régulateur dispose également d'un bouton Boost, qui augmente temporairement la vitesse du ventilateur pendant une période définie, ce qui est utile lorsqu'un renouvellement rapide de l'air est nécessaire.
Une fonction de commande forcée est disponible lorsqu'un fonctionnement manuel est requis. La commande forcée est prioritaire sur les paramètres de contrôle automatique, même en cas d'alarme, bien qu'elle ne commande pas le registre d'air.
Une fonction de commande forcée est disponible lorsqu'un fonctionnement manuel est requis. La commande forcée est prioritaire sur les paramètres de contrôle automatique, même en cas d'alarme, bien qu'elle ne commande pas le registre d'air.
Comment l'état d'alarme est-il géré ?
Lorsqu'un défaut est détecté, le FCCA8-DM suit une séquence d'arrêt contrôlée. Le ventilateur est arrêté en premier et doit s'immobiliser complètement avant la fermeture du registre d'air. Une fois le défaut résolu, le régulateur attend 20 secondes avant de revenir au fonctionnement normal. Si le même défaut se produit plus de 10 fois, le régulateur passe en mode de verrouillage de sécurité et doit être redémarré électriquement (cycle d'alimentation) avant de pouvoir fonctionner à nouveau.
Lorsqu'un défaut est détecté, le FCCA8-DM suit une séquence d'arrêt contrôlée. Le ventilateur est arrêté en premier et doit s'immobiliser complètement avant la fermeture du registre d'air. Une fois le défaut résolu, le régulateur attend 20 secondes avant de revenir au fonctionnement normal. Si le même défaut se produit plus de 10 fois, le régulateur passe en mode de verrouillage de sécurité et doit être redémarré électriquement (cycle d'alimentation) avant de pouvoir fonctionner à nouveau.
Entrées de température, sorties et alimentation électrique
Le régulateur utilise deux sondes de température PT500 pour mesurer les températures intérieure et extérieure. Les sondes offrent une plage de mesure de -55 °C à +155 °C avec une résolution de 0,1 °C. La sortie analogique peut être configurée pour 0–10 VDC, 4–20 mA ou PWM, permettant au régulateur de fonctionner avec différents types de ventilateurs. Il fonctionne sur 85–264 VAC, 50/60 Hz et fournit une alimentation de 24 VDC pour les capteurs et accessoires connectés.
Pour la connexion à un système de gestion technique du bâtiment (GTB/BMS), le FCCA8-DM prend en charge le protocole Modbus RTU via RS-485, avec des distances de communication allant jusqu'à 1000 mètres.
Le régulateur utilise deux sondes de température PT500 pour mesurer les températures intérieure et extérieure. Les sondes offrent une plage de mesure de -55 °C à +155 °C avec une résolution de 0,1 °C. La sortie analogique peut être configurée pour 0–10 VDC, 4–20 mA ou PWM, permettant au régulateur de fonctionner avec différents types de ventilateurs. Il fonctionne sur 85–264 VAC, 50/60 Hz et fournit une alimentation de 24 VDC pour les capteurs et accessoires connectés.
Pour la connexion à un système de gestion technique du bâtiment (GTB/BMS), le FCCA8-DM prend en charge le protocole Modbus RTU via RS-485, avec des distances de communication allant jusqu'à 1000 mètres.
Protection et indication d'état

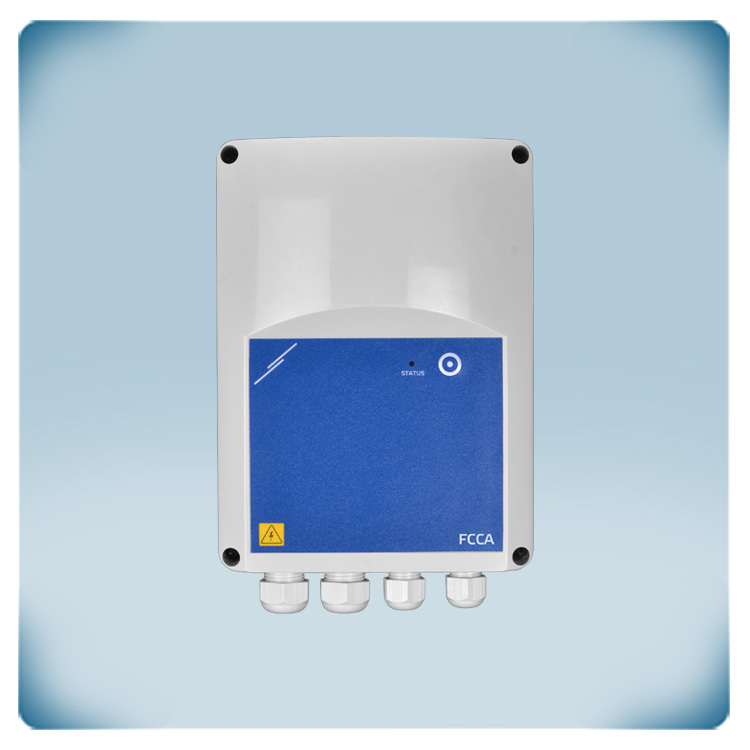

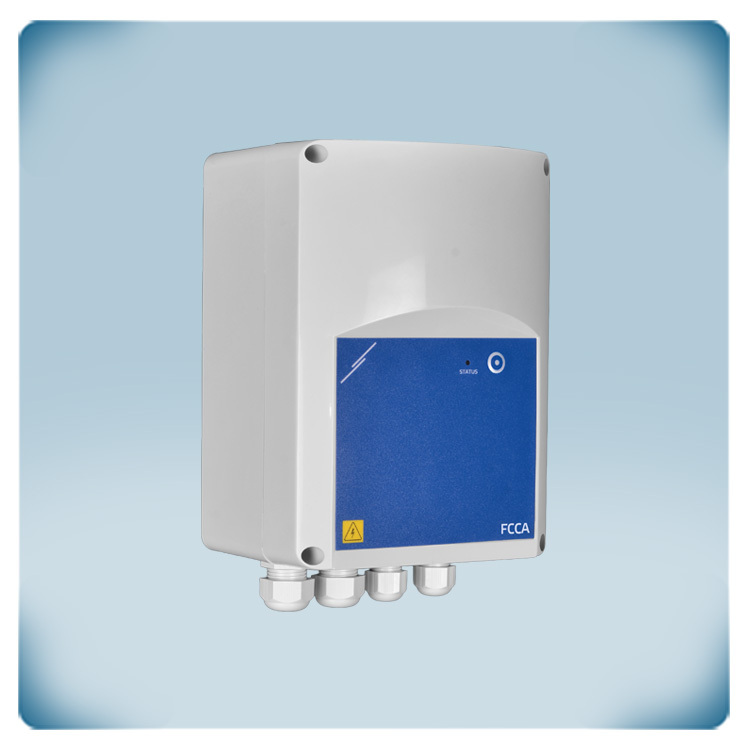

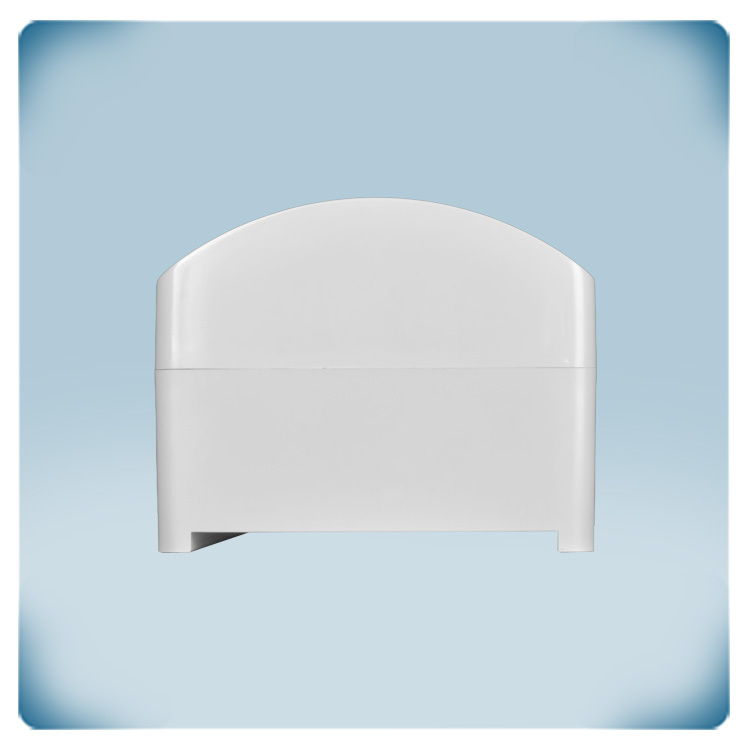

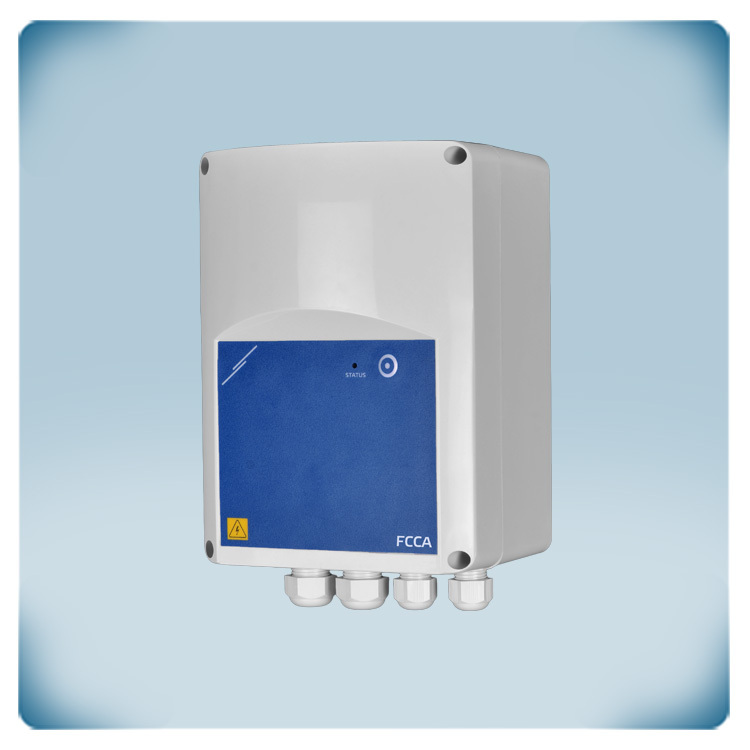

Le FCCA8-DM est doté d'un boîtier robuste en plastique gris conçu pour un montage mural et affiche un indice de protection IP54. Il est adapté à des températures de fonctionnement comprises entre -10 °C et +60 °C. Un indicateur LED RGB intégré permet d'avoir un aperçu rapide de l'état du régulateur. Le vert indique un fonctionnement normal, le jaune indique un avertissement et le rouge indique une alarme ou un défaut grave. D'autres couleurs peuvent indiquer des fonctions telles que les mises à jour de firmware ou l'activation de boutons. Il est ainsi facile pour les utilisateurs de surveiller l'état de fonctionnement du système et d'identifier rapidement les interventions nécessaires.
Le FCCA8-DM est doté d'un boîtier robuste en plastique gris conçu pour un montage mural et affiche un indice de protection IP54. Il est adapté à des températures de fonctionnement comprises entre -10 °C et +60 °C. Un indicateur LED RGB intégré permet d'avoir un aperçu rapide de l'état du régulateur. Le vert indique un fonctionnement normal, le jaune indique un avertissement et le rouge indique une alarme ou un défaut grave. D'autres couleurs peuvent indiquer des fonctions telles que les mises à jour de firmware ou l'activation de boutons. Il est ainsi facile pour les utilisateurs de surveiller l'état de fonctionnement du système et d'identifier rapidement les interventions nécessaires.
