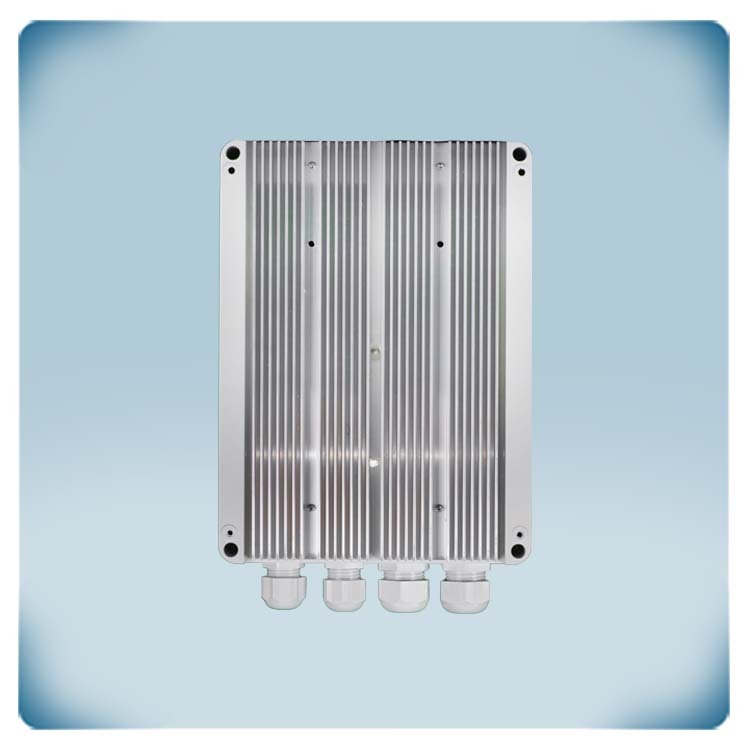

Automatisches Regelgerät für AC Lüfter | 2x 6 A | Internet Gateway
Produktbeschreibung
Regelgerät für Wechselstromlüfter mit Einphasenmotor. Der maximale (kombinierte) Motorstrom beträgt 6 A per Ausgang (2x 6A). Die Drehzahl wird automatisch basierend auf die Messungen der angeschlossenen Fühler geregelt. Über die RJ45-Buchse können bis zu 4 HLK Fühler angeschlossen werden (Power over Modbus). Zusätzlich stehen 2 Analogeingänge, 2 Analogausgänge und 2 Tachoeingänge zur Verfügung. Anwendungsspezifische Firmware kann über SenteraWeb heruntergeladen werden. Das integrierte Internet-Gateway kann über ein LAN-Kabel oder über WiFi angeschlossen werden. Die Versorgungsspannung beträgt 230 VAC.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Anwendungsspezifische Firmware
TCMF8-Regler benötigen anwendungsspezifische Firmware. Diese Firmware kann über SenteraWeb - Ihre persönliche HLK-Cloud-Plattform - heruntergeladen werden. Dieser Regler verfügt über ein integriertes Internet-Gateway, das über Wi-Fi oder über ein LAN-Kabel angeschlossen werden kann. Sobald die Firmware heruntergeladen ist, ist es möglich, diesen Regler eigenständig zu verwenden oder ihn mit SenteraWeb verbunden zu lassen.
Verschiedene Funktionalitäten
Wir stellen eine Anzahl spezifischer Firmware-Versionen für typische HLK-Anwendungen zur Verfügung (z.B. Destratifizierung mit EC Ventilatoren). Wählen Sie zunächst die gewünschte Funktionalität aus und laden Sie dann die anwendungsspezifische Firmware herunter. Falls erforderlich, können Sie einige Einstellungen über die Modbus Holding Register vornehmen. Es ist keine Programmierung erforderlich!
Eingänge und Ausgänge
Dieser Regler hat zwei analoge Ausgänge zur Steuerung von einphasigen Wechselstromventilatoren. Der maximale kombinierte Strom ist 6 A pro Ausgang. Die Drehzahl wird durch Reduzierung der Motorspannung über Phasenanschnittsteuerung / TRIAC-Technologie geregelt.
HLK-Fühler oder Potentiometer
Externe HLK Sensoren oder Potentiometer können über Modbus RTU Kommunikation oder über die Analogeingänge angeschlossen werden. Um die Verdrahtung der externen Geräte zu vereinfachen, ist eine 24 Volt Versorgung über die RJ45 Buchse verfügbar. Die 24 Volt Versorgung und die Modbus Kommunikation können über ein Kabel kombiniert werden - wir nennen dies Power over Modbus oder PoM. Der Typ des Analogeingangs oder -ausgangs und alle anderen Einstellungen können über die Modbus Holding Register angepasst werden.
TCMF8-Regler benötigen anwendungsspezifische Firmware. Diese Firmware kann über SenteraWeb - Ihre persönliche HLK-Cloud-Plattform - heruntergeladen werden. Dieser Regler verfügt über ein integriertes Internet-Gateway, das über Wi-Fi oder über ein LAN-Kabel angeschlossen werden kann. Sobald die Firmware heruntergeladen ist, ist es möglich, diesen Regler eigenständig zu verwenden oder ihn mit SenteraWeb verbunden zu lassen.
Verschiedene Funktionalitäten
Wir stellen eine Anzahl spezifischer Firmware-Versionen für typische HLK-Anwendungen zur Verfügung (z.B. Destratifizierung mit EC Ventilatoren). Wählen Sie zunächst die gewünschte Funktionalität aus und laden Sie dann die anwendungsspezifische Firmware herunter. Falls erforderlich, können Sie einige Einstellungen über die Modbus Holding Register vornehmen. Es ist keine Programmierung erforderlich!
Eingänge und Ausgänge
Dieser Regler hat zwei analoge Ausgänge zur Steuerung von einphasigen Wechselstromventilatoren. Der maximale kombinierte Strom ist 6 A pro Ausgang. Die Drehzahl wird durch Reduzierung der Motorspannung über Phasenanschnittsteuerung / TRIAC-Technologie geregelt.
HLK-Fühler oder Potentiometer
Externe HLK Sensoren oder Potentiometer können über Modbus RTU Kommunikation oder über die Analogeingänge angeschlossen werden. Um die Verdrahtung der externen Geräte zu vereinfachen, ist eine 24 Volt Versorgung über die RJ45 Buchse verfügbar. Die 24 Volt Versorgung und die Modbus Kommunikation können über ein Kabel kombiniert werden - wir nennen dies Power over Modbus oder PoM. Der Typ des Analogeingangs oder -ausgangs und alle anderen Einstellungen können über die Modbus Holding Register angepasst werden.
