Régulateur de vitesse automatique | 2x 6 A | passerelle internet
Description du produit
Le TCMF8-602EW est un régulateur avancé destiné qui assure un contrôle précis de la vitesse des ventilateurs à courant alternatif (CA) dans les systèmes monophasés.
Il fonctionne sous une tension d'alimentation de 230 VCA / 50-60 Hz et supporte une charge maximale de 2 x 6 A.
Il ajuste automatiquement la vitesse de ventilation en s'appuyant sur des données de capteur en temps réel, et intègre une diode LED RGB pour l'indication du statut opérationnel. Le régulateur propose des fonctions de démarrage impulsionnel (kick start) et de démarrage progressif (soft start), ainsi que des paramètres de tension moteur minimale et maximale ajustables.
Pour la transmission de données, l'appareil reçoit des informations de jusqu'à quatre capteurs CVC via des connecteurs RJ45 exploitant la technologie Power over Modbus (PoM), et utilise le protocole Modbus RTU (RS485). Il dispose également d'une alimentation intégrée dédiée aux capteurs et de deux entrées TK distinctes assurant la protection thermique du moteur.
Ce modèle intègre une passerelle Internet qui permet la connexion via un câble LAN ou le Wi-Fi. Le micrologiciel (firmware) peut être téléchargé directement depuis la plateforme SenteraWeb.
L'appareil présente un indice de protection IP54 et est bénéficie d'une garantie de 2 ans.
Spécifications et descriptions supplémentaires
Comment fonctionnent les régulateurs TCMF8 et quelles sont leurs options de connectivité ?
Les régulateurs TCMF8 nécessitent un micrologiciel (firmware) spécifique à l'application. En général, ils régulent la vitesse du ventilateur en fonction des données d'entrée provenant des capteurs ou des potentiomètres connectés. Le micrologiciel spécifique à l'application peut être téléchargé via SenteraWeb, votre plateforme cloud CVC (HVAC) personnelle. Ce régulateur est doté d'une passerelle Internet intégrée qui permet la connexion via Wi-Fi ou par câble LAN. Une fois le micrologiciel téléchargé, le régulateur TCMF8 peut fonctionner de manière autonome ou rester connecté à SenteraWeb.
C'est quoi le réseau Internet Sentera et quels sont ses avantages ?
La passerelle Internet de Sentera est un dispositif dont la fonction, c'est d'être utilisé dans les systèmes d'automatisation des bâtiments et les systèmes de bâtiments intelligents (Smart Building), afin de connecter les produits Sentera à la plateforme Cloud : SenteraWeb. En d'autres termes, c'est un appareil physique qui établit la connexion entre les dispositifs Sentera et le Cloud. Il peut fournir un accès au système Internet des Objets (IoT) de Sentera, à la fois par Ethernet et par connexion sans fil.
Cette passerelle permet aux utilisateurs de contrôler et de surveiller à distance leurs systèmes CVC via un smartphone, un ordinateur ou d'autres dispositifs intelligents, et offre généralement les fonctionnalités suivantes :
- Contrôle à distance : Les utilisateurs peuvent ajuster les paramètres de température, définir des planifications et contrôler les modes CVC à distance, améliorant de cette façon l'efficacité énergétique et le confort.
- Surveillance : Les utilisateurs peuvent surveiller la performance de leurs systèmes CVC, recevoir des alertes en cas de problèmes ou de besoins de maintenance, et suivre la consommation d'énergie.
- Enregistrement des données : Il stocke les données, ce qui est utile pour l'analyse des performances et des tendances des systèmes CVC.
La passerelle de Sentera améliore la fonctionnalité et l'accessibilité des systèmes CVC, rendant leur gestion plus pratique et potentiellement plus économe en énergie.
Où trouver et utiliser le micrologiciel spécifique à l'application ?

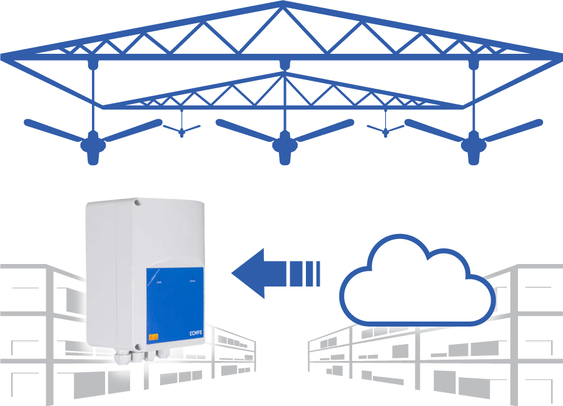

On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres d'attente Modbus. Aucune programmation n'est requise !
On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres d'attente Modbus. Aucune programmation n'est requise !
Quel type de ventilateurs le régulateur prend-il en charge, et comment fonctionne-t-il ?
Ce régulateur dispose de deux sorties pour contrôler les ventilateurs à courant alternatif (CA) équipés d'un moteur monophasé. Le courant combiné maximal est de 6 A par sortie. La vitesse du ventilateur est régulée par la réduction de la tension du moteur via la technique de commande par angle de phase / la technologie TRIAC.
Un ventilateur CA est un ventilateur alimenté par un courant alternatif. Il joue un rôle crucial en facilitant la circulation de l'air au sein des systèmes de chauffage, ventilation et climatisation (CVC). Les ventilateurs CA sont utilisés dans diverses applications de refroidissement pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation d'air dans les bâtiments.
Comment les capteurs externes sont-ils connectés, et qu'est-ce que le PoM ?
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble — c'est ce que l'on appelle l'alimentation par Modbus ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente Modbus.
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble — c'est ce que l'on appelle l'alimentation par Modbus ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente Modbus.
Où et comment le régulateur doit-il être monté ?

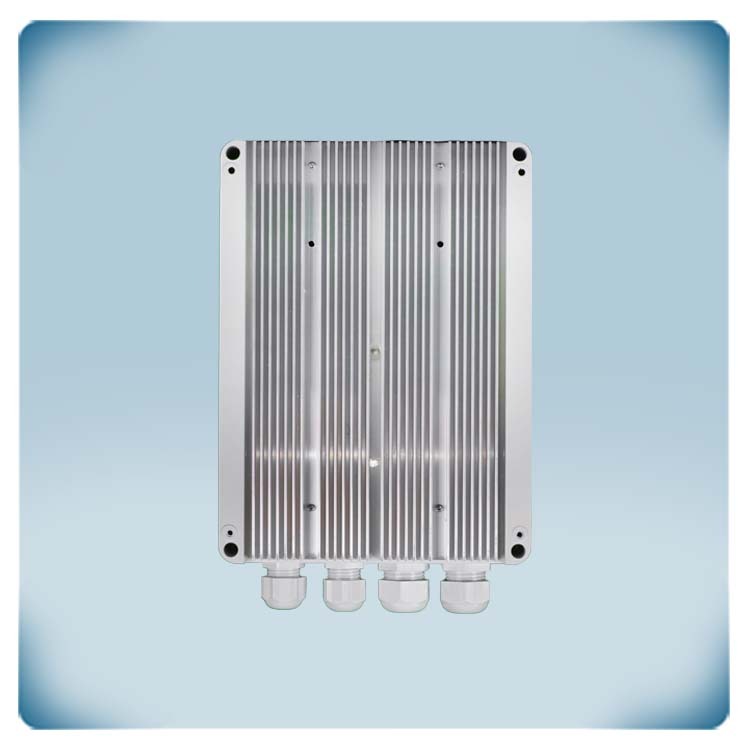

Le boîtier du TCMF8 est conçu pour une utilisation à l'intérieur et peut être installé sur un mur ou bien sur un panneau. Il est important de s'assurer que l'emplacement d'installation permet un refroidissement suffisant pour prévenir la surchauffe. Cela aide à maintenir des conditions de fonctionnement optimales et à prolonger la durée de vie du régulateur. Le boîtier est construit en plastique r-ABS VO (UL94) de haute qualité et, de surcroît, il est fabriqué dans notre propre usine.Le type de plastique utilisé est reconnu pour ses propriétés auto-extinguibles, sa robustesse et sa résistance aux impacts. Le boîtier offre un indice de protection IP54.
Le boîtier du TCMF8 est conçu pour une utilisation à l'intérieur et peut être installé sur un mur ou bien sur un panneau. Il est important de s'assurer que l'emplacement d'installation permet un refroidissement suffisant pour prévenir la surchauffe. Cela aide à maintenir des conditions de fonctionnement optimales et à prolonger la durée de vie du régulateur. Le boîtier est construit en plastique r-ABS VO (UL94) de haute qualité et, de surcroît, il est fabriqué dans notre propre usine.Le type de plastique utilisé est reconnu pour ses propriétés auto-extinguibles, sa robustesse et sa résistance aux impacts. Le boîtier offre un indice de protection IP54.
