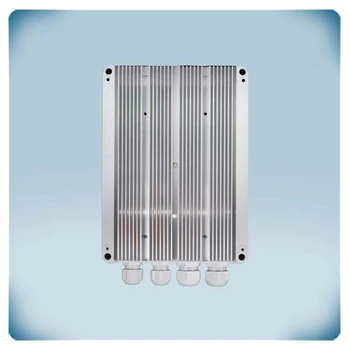

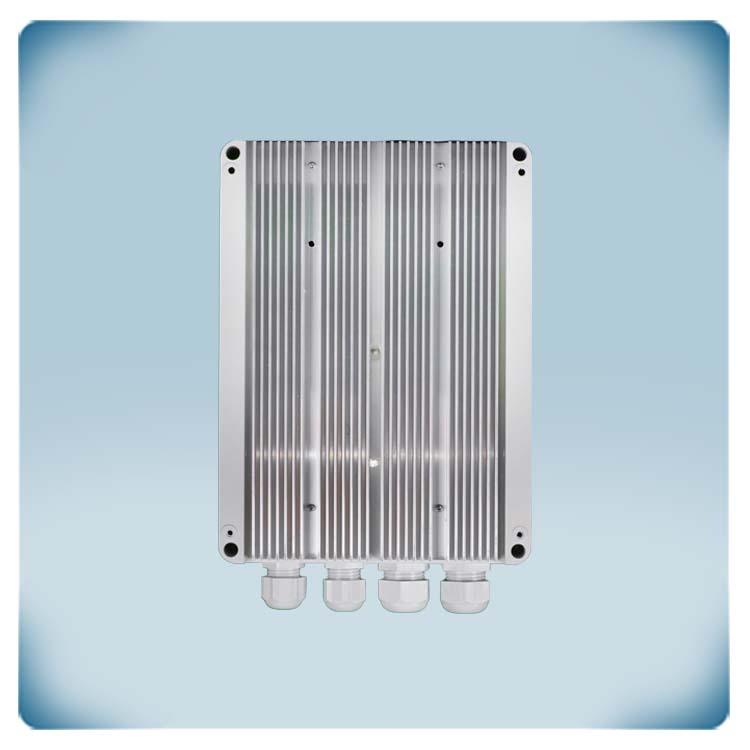

Automatisk AC fläkthastighetsregulator | 2x 6 A | Internetgateway
Produktbeskrivning
TCMF8-602EW är en avancerad styrenhet konstruerad för precisionsstyrning av fläkthastigheten i system med enfasiga AC-fläktar. Med en maximal motorström på 6 A per motorutgång (2 x 6 A) garanterar denna styrenhet optimal effektivitet för din HVAC-installation. TCMF8-602EW sätter en ny standard inom automation genom att dynamiskt reglera fläkthastigheten, utnyttja realtidsmätningar från upp till 4 anslutna HVAC-sensorer via RJ45-uttaget och stödja Power over Modbus. Ytterligare sensorer kan integreras sömlöst via extra strömförsörjning.
De 2 analoga ingångarna och 2 analoga utgångarna erbjuder en verktygslåda för anpassning skräddarsydd för dina specifika HVAC-behov. Åtkomst till applikationsspecifik firmware är enkelt via SenteraWeb, din dedikerade HVAC-molnplattform. Den integrerade internetgatewayen säkerställer en smidig och säker anslutning till SenteraWeb via en LAN-kabel eller via Wi-Fi. Välj fristående drift eller bibehåll kontinuerlig anslutning till SenteraWeb-molnplattformen, vilket ger dig friheten att styra och övervaka ditt HVAC-system enligt dina önskemål.
TCMF8-602EW erbjuder olika funktioner. Sentera har utvecklat en uppsättning firmware som hanterar olika HVAC-applikationer såsom destratifiering, behovsstyrd fläkthastighetsreglering, styrning av luftbehandlingsenheter etc. Konfigurationsprocessen förenklas genom att välja önskad funktionalitet på vår webbplats lösningssida och enkelt ladda ner motsvarande firmware från SenteraWeb. Inga programmeringskunskaper krävs för denna användarvänliga regulator. Finjustera inställningarna, vid behov, via Modbus Holding-register.
Ytterligare specifikationer och beskrivning
Applikationsspecifik fast programvara
TCMF8-regulatorer kräver applikationsspecifik inbyggd programvara. Vanligtvis reglerar de fläkthastigheten baserat på indata som kommer från anslutna givare eller potentiometrar. Applikationsspecifik firmware kan laddas ner via SenteraWeb - din personliga HVAC-molnplattform. Den här versionen har en integrerad internetgateway för att ansluta den till SenteraWeb via Wi-Fi eller LAN-kabel och för att ladda ner applikationsspecifik fast programvara. När den fasta programvaran har laddats ner kan TCMF8-regulatorn fungera fristående eller förbli ansluten till SenteraWeb.
Olika funktioner
Vi erbjuder ett begränsat antal specifika firmwareversioner för typiska HVAC-tillämpningar (t.ex. destratifiering, behovsstyrd fläkthastighetsreglering osv.). Först väljer du den önskade funktionaliteten via lösningssidan på vår webbplats och du laddar sedan ner den applikationsspecifika firmwareversionen. Ingen programmering krävs. Vid behov är det dock möjligt att justera vissa inställningar via Modbus Holding registren.
Två utgångar för att reglera fläkthastigheten
Den här anordningen har två utgångar för att styra fläktar med enfas växelströmsmotorer. Den maximala kombinerade strömmen är 6 A per utgång. Fläkthastigheten regleras genom att minska motorspänningen via fasvinkelstyrning / TRIAC-teknik. Detta innebär att den här hastighetsregulatorn endast är lämplig för spänningsreglerbara motorer. Om du inte är säker på om din motor är spänningsreglerbar är det bäst att kontakta din motortillverkare. Regulatorn arbetar helt ljudlöst. Tack vare den noggranna motorstyrningen förblir brummande motorljud vid låga hastigheter begränsat.
Termiskt motorskydd
När en växelströmsmotor går sönder beror det ofta på överhettning. För att upptäcka motoröverhettning i tid är vissa motorer utrustade med TK eller termokontakter. Dessa termokontakter mäter temperaturen i motorlindningarna. TCMF8 fläkthastighetsregulatorer kan övervaka två termiska motorkontakter. Om motorn överhettas kommer TK-övervakningsfunktionen att stänga av motorn för att förhindra permanenta motorskador. Motorns TK kan anslutas till terminalerna TK och 24 VDC.
Ansluta sensorer eller potentiometrar
Externa HVAC-sensorer eller potentiometrar kan anslutas via Modbus RTU-kommunikation eller via de 2 analoga ingångarna. Ingångstypen kan väljas: 0-10 / 10-0 VDC / 0-20 / 20-0 mA / PWM. För att förenkla kabeldragningen av de externa enheterna finns 24 VDC strömförsörjning tillgänglig i själva regulatorn via RJ45-uttaget. Anslut inte en extern 24 VDC strömförsörjning för dessa externa enheter till TCMF8 - detta kommer att orsaka permanenta skador. 24 Volt strömförsörjningen och Modbus-kommunikationen kan distribueras via en kabel - vi kallar det Power over Modbus eller PoM. Alla inställningar kan justeras via Modbus Holding registren.
IP54-kapsling för utanpåliggande montering
TCMF8 kan installeras på en vägg eller panel inomhus. Se till att fläkthastighetsregulatorn kan svalna tillräckligt. Montera den helst på en sval plats, inte direkt i solljuset. Höljet är tillverkat av högkvalitativ ljusgrå r-ABS VO-plast (UL94). Detta material är flamsläckande, mycket tåligt och ger ett bra skydd mot stötar. Det ger ett IP54-skydd mot inträngande av damm och vatten.
TCMF8-regulatorer kräver applikationsspecifik inbyggd programvara. Vanligtvis reglerar de fläkthastigheten baserat på indata som kommer från anslutna givare eller potentiometrar. Applikationsspecifik firmware kan laddas ner via SenteraWeb - din personliga HVAC-molnplattform. Den här versionen har en integrerad internetgateway för att ansluta den till SenteraWeb via Wi-Fi eller LAN-kabel och för att ladda ner applikationsspecifik fast programvara. När den fasta programvaran har laddats ner kan TCMF8-regulatorn fungera fristående eller förbli ansluten till SenteraWeb.
Olika funktionerVi erbjuder ett begränsat antal specifika firmwareversioner för typiska HVAC-tillämpningar (t.ex. destratifiering, behovsstyrd fläkthastighetsreglering osv.). Först väljer du den önskade funktionaliteten via lösningssidan på vår webbplats och du laddar sedan ner den applikationsspecifika firmwareversionen. Ingen programmering krävs. Vid behov är det dock möjligt att justera vissa inställningar via Modbus Holding registren.
Två utgångar för att reglera fläkthastigheten
Den här anordningen har två utgångar för att styra fläktar med enfas växelströmsmotorer. Den maximala kombinerade strömmen är 6 A per utgång. Fläkthastigheten regleras genom att minska motorspänningen via fasvinkelstyrning / TRIAC-teknik. Detta innebär att den här hastighetsregulatorn endast är lämplig för spänningsreglerbara motorer. Om du inte är säker på om din motor är spänningsreglerbar är det bäst att kontakta din motortillverkare. Regulatorn arbetar helt ljudlöst. Tack vare den noggranna motorstyrningen förblir brummande motorljud vid låga hastigheter begränsat.
Termiskt motorskydd
När en växelströmsmotor går sönder beror det ofta på överhettning. För att upptäcka motoröverhettning i tid är vissa motorer utrustade med TK eller termokontakter. Dessa termokontakter mäter temperaturen i motorlindningarna. TCMF8 fläkthastighetsregulatorer kan övervaka två termiska motorkontakter. Om motorn överhettas kommer TK-övervakningsfunktionen att stänga av motorn för att förhindra permanenta motorskador. Motorns TK kan anslutas till terminalerna TK och 24 VDC.
Ansluta sensorer eller potentiometrar
Externa HVAC-sensorer eller potentiometrar kan anslutas via Modbus RTU-kommunikation eller via de 2 analoga ingångarna. Ingångstypen kan väljas: 0-10 / 10-0 VDC / 0-20 / 20-0 mA / PWM. För att förenkla kabeldragningen av de externa enheterna finns 24 VDC strömförsörjning tillgänglig i själva regulatorn via RJ45-uttaget. Anslut inte en extern 24 VDC strömförsörjning för dessa externa enheter till TCMF8 - detta kommer att orsaka permanenta skador. 24 Volt strömförsörjningen och Modbus-kommunikationen kan distribueras via en kabel - vi kallar det Power over Modbus eller PoM. Alla inställningar kan justeras via Modbus Holding registren.
IP54-kapsling för utanpåliggande montering
TCMF8 kan installeras på en vägg eller panel inomhus. Se till att fläkthastighetsregulatorn kan svalna tillräckligt. Montera den helst på en sval plats, inte direkt i solljuset. Höljet är tillverkat av högkvalitativ ljusgrå r-ABS VO-plast (UL94). Detta material är flamsläckande, mycket tåligt och ger ett bra skydd mot stötar. Det ger ett IP54-skydd mot inträngande av damm och vatten.
