Datenblatt

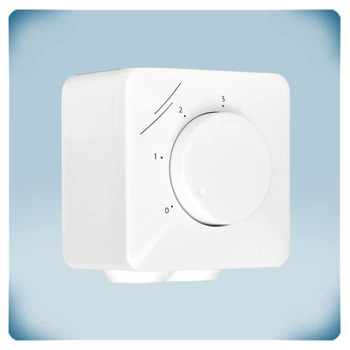

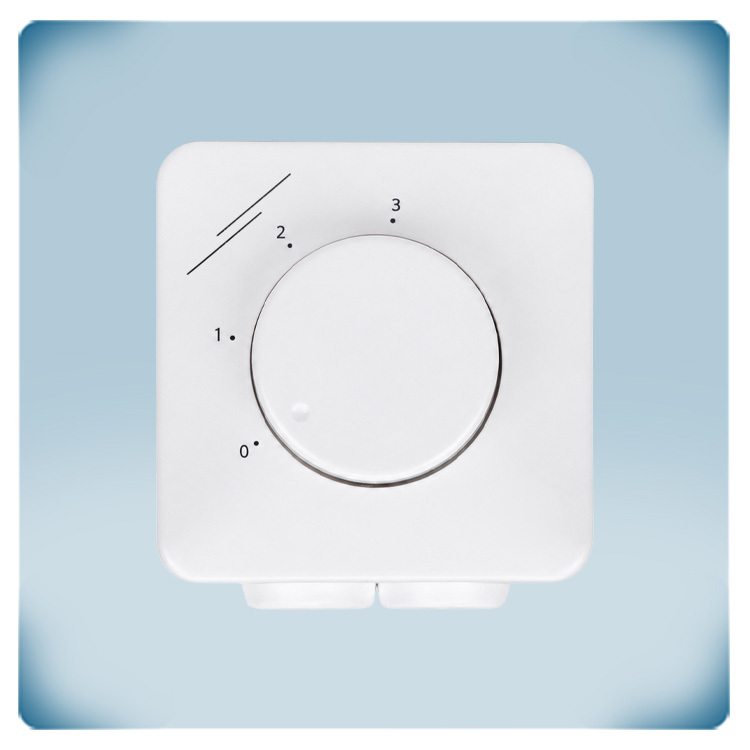

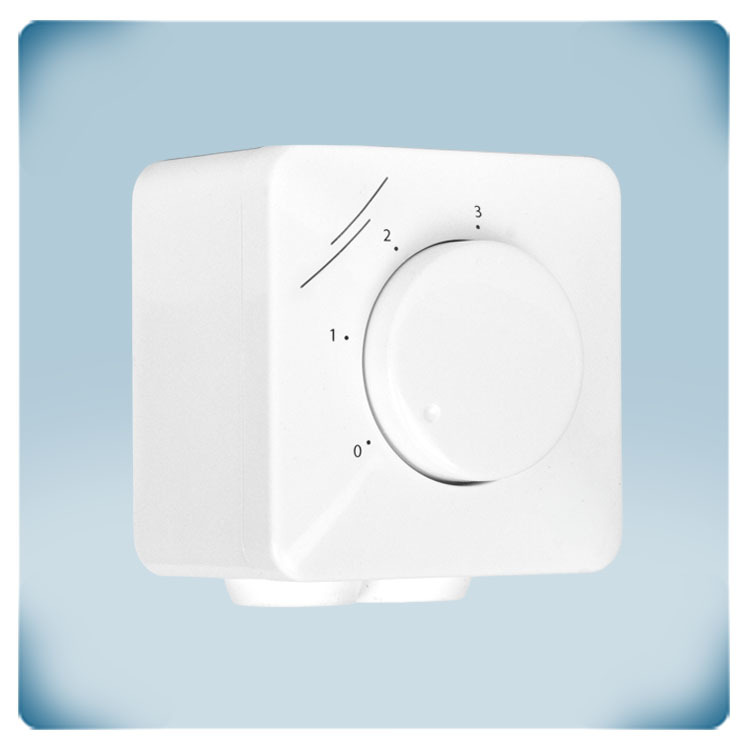

3-Stufen-Ventilator-Steuerschalter | mit AUS-Position
Produktbeschreibung
Der SMTN1-30-4C ist ein Steuerschalter zur manuellen Regelung einphasiger Motoren mit mehreren Stufen oder Drehzahlen. Es handelt sich um einen passiven Schalter, der ohne externe Stromversorgung funktioniert. Abhängig von der gewählten Schalterstellung verteilt der Schalter die Netzspannung auf verschiedene Ausgänge.
Er verfügt über eine AUS-Position und drei Ausgänge, über die die anliegende Spannung von 230 VAC auf einen der drei Klemmenblöcke geschaltet werden kann. Dadurch stehen drei Drehzahlstufen zur Steuerung von Ventilatoren mit mehreren Drehzahlen zur Verfügung.
Das Gehäuse eignet sich sowohl für die Unterputzmontage (IP44) als auch für die Aufputzmontage (IP54).
Zusätzliche Spezifikationen und Beschreibung
Wie wird ein 3-Stufen-AC-Ventilator gesteuert?
Ein 3-Stufen-Motor verfügt über drei Anschlusspunkte an der Hauptwicklung des Motors. Die Stromversorgung kann an einen dieser drei Punkte angeschlossen werden. Die Motordrehzahl hängt davon ab, welcher Anschlusspunkt verwendet wird. Der Regler für einen 3-Stufen-Motor schaltet daher die Netzspannung auf einen dieser drei Kontakte.
Ein 3-Stufen-Motor verfügt über drei Anschlusspunkte an der Hauptwicklung des Motors. Die Stromversorgung kann an einen dieser drei Punkte angeschlossen werden. Die Motordrehzahl hängt davon ab, welcher Anschlusspunkt verwendet wird. Der Regler für einen 3-Stufen-Motor schaltet daher die Netzspannung auf einen dieser drei Kontakte.
Wie funktioniert der Schalter?
Der SMTN1-30 wurde zur manuellen Steuerung der Drehzahl von 3-Stufen-Ventilatoren entwickelt. Das Funktionsprinzip dieser 3-Stufen-Steuerschalter besteht darin, die 230-VAC-Netzspannung entweder mit der Startwicklung des Motors oder mit einem der Anschlusspunkte der Hauptwicklung des Motors zu verbinden. Dadurch wird die 230-VAC-Spannung immer nur an einen der drei Kontakte angelegt. So lässt sich die Ventilatordrehzahl in drei Stufen von minimal bis maximal einstellen.
Der SMTN1-30 wurde zur manuellen Steuerung der Drehzahl von 3-Stufen-Ventilatoren entwickelt. Das Funktionsprinzip dieser 3-Stufen-Steuerschalter besteht darin, die 230-VAC-Netzspannung entweder mit der Startwicklung des Motors oder mit einem der Anschlusspunkte der Hauptwicklung des Motors zu verbinden. Dadurch wird die 230-VAC-Spannung immer nur an einen der drei Kontakte angelegt. So lässt sich die Ventilatordrehzahl in drei Stufen von minimal bis maximal einstellen.
Im Bereich der HLK-Elektronik sind manuelle Schalter für 3-Stufen-Ventilatoren weit verbreitete Komponenten. Diese Schalter verfügen über mehrere Positionen zur Steuerung der Ventilatordrehzahl und ermöglichen die Auswahl zwischen niedriger, mittlerer und hoher Drehzahl.
Unser manueller Schalter wurde entwickelt, um eine einfach anzuschließende und intuitive Lösung zur Regelung der Drehzahl von 3-Stufen-Ventilatoren zu bieten. Dank der klar gekennzeichneten Einstellungen können Anwender problemlos zwischen niedriger, mittlerer und hoher Ventilatordrehzahl wechseln und die Lüftung entsprechend ihren Komfort- und Umgebungsanforderungen präzise einstellen.
Wie werden manche Ventilatordrehzahlregler gesteuert, wenn sie keinen Drehknopf haben?
Einige manuell gesteuerte Ventilatordrehzahlregler verfügen nicht über den üblichen Drehknopf am Gehäuse, sondern können stattdessen aus der Ferne gesteuert werden. In solchen Fällen muss ein externes Gerät, beispielsweise ein Schalter wie der SMTN1-30, angeschlossen werden.
Einige manuell gesteuerte Ventilatordrehzahlregler verfügen nicht über den üblichen Drehknopf am Gehäuse, sondern können stattdessen aus der Ferne gesteuert werden. In solchen Fällen muss ein externes Gerät, beispielsweise ein Schalter wie der SMTN1-30, angeschlossen werden.
Der Regler kann dadurch in einem Technikraum oder an einem anderen geeigneten Ort installiert werden, an dem die von ihm erzeugten Geräusche nicht stören. Der Steuerschalter kann dagegen in Ihrer Nähe installiert werden, sodass Sie die Lüftung bequem entsprechend Ihren Anforderungen steuern können.
Was sind typische Anwendungen dieses Produkts?
Die Serie wurde zum Schalten von AC-Ventilatoren oder AC-Ventilatordrehzahlreglern entwickelt. AC-Motoren arbeiten mit Wechselstrom und wandeln elektrische Energie in mechanische Leistung um. Daher ist die Serie ausschließlich für Motoren mit mehreren Drehzahlen (bzw. mehreren Stufen) geeignet.
Wenn Sie sich nicht sicher sind, welchen Motortyp Sie verwenden, empfehlen wir dringend, die zum Motor gehörende Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Was macht das Gehäuse zuverlässig?
Das Gehäuse des SMTN1-30 besteht aus robustem, weißem ASA-Kunststoff. Dieses UV-beständige Material schützt die Elektronik vor Staub, Wasser und Stößen. Eine der wichtigsten Eigenschaften ist die Möglichkeit zur Unterputz- und Aufputzmontage.
Das Gehäuse des SMTN1-30 besteht aus robustem, weißem ASA-Kunststoff. Dieses UV-beständige Material schützt die Elektronik vor Staub, Wasser und Stößen. Eine der wichtigsten Eigenschaften ist die Möglichkeit zur Unterputz- und Aufputzmontage.
Das Gehäuse kann an verschiedensten Wandarten installiert werden, darunter Gipskarton, Ziegelwände oder Holzpaneele. Es ist nicht erforderlich, nach unterschiedlichen Produktvarianten zu suchen.
Bei Unterputzmontage passt der Schalter perfekt in eine standardmäßige europäische Gerätedose und fügt sich dezent in die Umgebung ein. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Das Gehäuse lässt sich einfach mit einem feuchten Tuch reinigen.
Unser manueller Steuerschalter wurde mit Blick auf Langlebigkeit entwickelt. Seine robuste Konstruktion gewährleistet zuverlässige Funktion in verschiedensten HLK-Anwendungen. Der Schalter ist für die Anforderungen eines kontinuierlichen Betriebs ausgelegt und bietet Anwendern eine zuverlässige Lösung zur Steuerung ihrer Ventilatoren.
