Hoja de datos

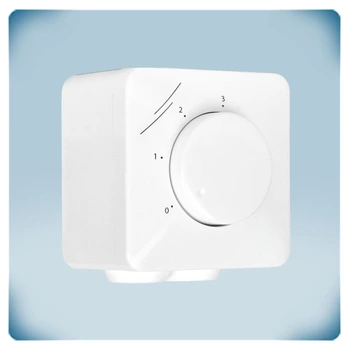

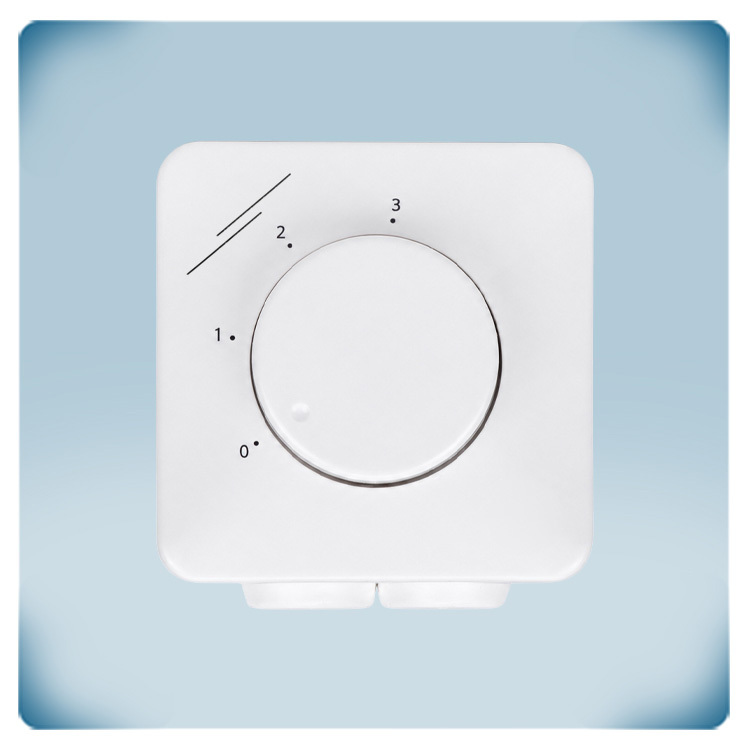

Interruptor de control de 3 velocidades para ventilador | posición OFF
Descripción de producto
El SMTN1-30-4C es un interruptor de control diseñado para el control manual de motores monofásicos de varias etapas o velocidades. Es un interruptor pasivo que funciona sin necesidad de una alimentación eléctrica externa. El interruptor distribuye la tensión de red a diferentes salidas según la posición seleccionada.
Dispone de una posición OFF y tres salidas, lo que permite conmutar la alimentación de 230 VCA a uno de los tres bloques de terminales. Esto proporciona tres niveles de velocidad para controlar ventiladores de varias velocidades.
La carcasa es adecuada tanto para montaje empotrado (IP44) como para montaje en superficie (IP54).
Especificaciones y descripción adicionales
¿Cómo se controla un ventilador AC de 3 velocidades?
Un motor de 3 velocidades dispone de tres puntos de conexión en el devanado principal del motor. La alimentación eléctrica puede conectarse a uno de estos tres puntos. La velocidad del motor depende del punto de conexión utilizado. Por lo tanto, el controlador de un motor de 3 velocidades conecta la tensión de red a uno de estos tres contactos.
Un motor de 3 velocidades dispone de tres puntos de conexión en el devanado principal del motor. La alimentación eléctrica puede conectarse a uno de estos tres puntos. La velocidad del motor depende del punto de conexión utilizado. Por lo tanto, el controlador de un motor de 3 velocidades conecta la tensión de red a uno de estos tres contactos.
¿Cómo funciona el interruptor?
El SMTN1-30 está diseñado para controlar manualmente la velocidad de ventiladores de tres velocidades. El principio de funcionamiento de estos interruptores de control de 3 posiciones consiste en conectar la red de 230 VCA al devanado de arranque del motor o a uno de los puntos de conexión del devanado principal. De este modo, la tensión de 230 VCA se conecta únicamente a uno de los tres contactos. Esto permite ajustar la velocidad del ventilador de mínima a máxima en tres niveles.
En el sector de la electrónica HVAC, los interruptores manuales para ventiladores de 3 velocidades son componentes habituales. Estos interruptores disponen de varias posiciones para controlar la velocidad del ventilador y permiten seleccionar entre velocidades baja, media y alta.
Nuestro interruptor manual está diseñado para ofrecer una solución intuitiva y fácil de conectar para regular la velocidad de los ventiladores de 3 velocidades. Gracias a las posiciones claramente marcadas, los usuarios pueden cambiar fácilmente entre las velocidades baja, media y alta y ajustar la ventilación con precisión según sus necesidades de confort y las condiciones ambientales.
¿Cómo se controlan algunos controladores de velocidad para ventiladores si no tienen mando giratorio?
Algunos controladores manuales de velocidad para ventiladores no disponen del mando giratorio estándar en su carcasa, sino que pueden controlarse de forma remota. En estos casos, es necesario conectar un dispositivo externo, como un interruptor SMTN1-30.
De este modo, el controlador puede instalarse en una sala técnica o en cualquier otro lugar adecuado, donde el ruido que genera no resulte molesto, mientras que el interruptor de control puede instalarse cerca del usuario para controlar fácilmente la ventilación según sus necesidades.
¿Cuáles son las aplicaciones típicas de este producto?
La serie está diseñada para conmutar ventiladores AC o controladores de velocidad para ventiladores AC. Los motores AC funcionan con corriente alterna y convierten la energía eléctrica en potencia mecánica. Por lo tanto, esta serie solo es adecuada para motores de varias velocidades (o varias etapas).
Si no está seguro del tipo de motor que utiliza, recomendamos encarecidamente consultar detenidamente la documentación suministrada con el motor o ponerse en contacto con el fabricante del motor.
¿Qué hace que la carcasa sea fiable?
La carcasa del SMTN1-30 está fabricada en plástico ASA blanco sólido. Este material resistente a los rayos UV protege los componentes electrónicos contra el polvo, el agua y los impactos. Una de sus características principales es que permite tanto el montaje empotrado como el montaje en superficie.
Puede instalarse en diferentes tipos de paredes, incluidas placas de yeso, paredes de ladrillo o paneles de madera. No es necesario buscar diferentes versiones del producto.
Con el montaje empotrado, el interruptor encaja perfectamente en una caja estándar europea y se integra discretamente en el entorno. El grado de protección es IP44 para el montaje empotrado e IP54 para el montaje en superficie. La carcasa se puede limpiar fácilmente con un paño húmedo.
Nuestro interruptor de control manual está diseñado para ofrecer una gran durabilidad y cuenta con una construcción robusta que garantiza su fiabilidad en diversas aplicaciones HVAC. Está diseñado para soportar las exigencias de un funcionamiento continuo y proporcionar a los usuarios una solución fiable para el control de sus ventiladores.
