Scheda tecnica

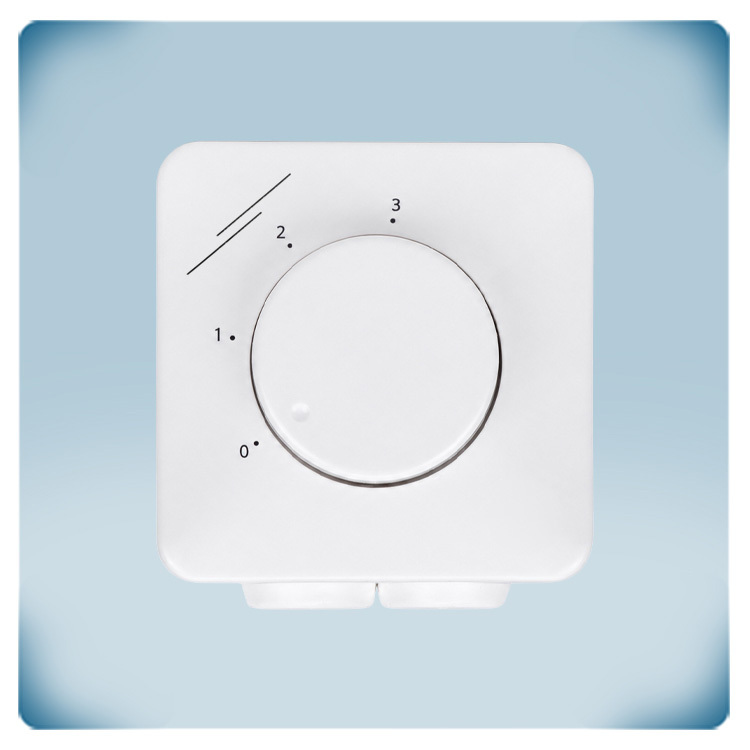

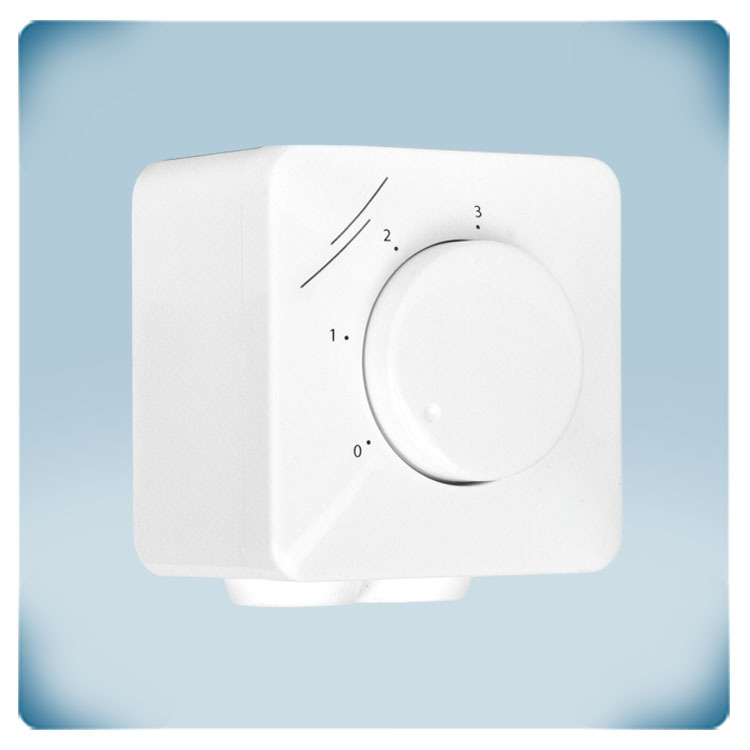

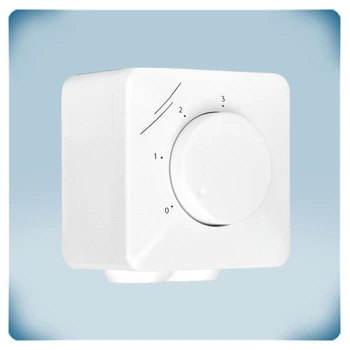

Interruttore ventilatore 3 velocità | Posizione OFF
Descrizione del prodotto
SMTN1-30-4C è un interruttore di comando progettato per il controllo manuale di motori monofase a più stadi o a più velocità. È un interruttore passivo che funziona senza un'alimentazione esterna. In base alla posizione selezionata, distribuisce la tensione di rete alle diverse uscite.
Dispone di una posizione OFF e di tre uscite, che consentono di commutare la tensione di alimentazione di 230 VAC su una delle tre morsettiere. In questo modo è possibile controllare ventilatori a più velocità su tre livelli.
L'involucro è adatto sia al montaggio a incasso (IP44) sia al montaggio in superficie (IP54).
Specifiche e descrizioni aggiuntive
Come controllare un ventilatore CA a 3 velocità?
Un motore a 3 velocità presenta tre punti di collegamento sull'avvolgimento principale. L'alimentazione può essere collegata a uno di questi tre punti. La velocità del motore dipende dal punto di collegamento utilizzato. Il regolatore per un motore a 3 velocità collega quindi la tensione di rete a uno di questi tre contatti.
Come funziona il commutatore?
Il commutatore è progettato per controllare manualmente la velocità dei ventilatori a tre velocità. Il principio di funzionamento di questi commutatori a 3 livelli consiste nel collegare la rete a 230 VAC all'avvolgimento ausiliario del motore oppure a uno dei punti di collegamento dell'avvolgimento principale del motore. La tensione di 230 VAC viene quindi collegata a uno solo dei tre contatti. Ciò consente di regolare la velocità del ventilatore su 3 livelli, dal minimo al massimo.
Nel settore dell'elettronica HVAC, i commutatori manuali per ventilatori a 3 velocità sono componenti di uso comune. Questi commutatori dispongono di più posizioni per controllare la velocità del ventilatore, consentendo agli utenti di scegliere tra le impostazioni bassa, media e alta.
Il nostro commutatore manuale è progettato per offrire una soluzione intuitiva e facile da collegare per regolare la velocità dei ventilatori a 3 velocità. Grazie alle impostazioni chiaramente indicate, gli utenti possono passare facilmente dalla velocità bassa a quella media o alta, regolando con precisione il funzionamento in base alle esigenze di comfort e alle condizioni ambientali.
Come si controllano alcuni regolatori di velocità dei ventilatori se non hanno una manopola?
Alcuni regolatori di velocità dei ventilatori a controllo manuale possono essere privi della consueta manopola sull'involucro, ma possono essere controllati da remoto. In questi casi, è necessario collegare un dispositivo esterno (commutatore), come l'SMTN1-30. Il regolatore può quindi essere installato in un locale tecnico o in un'altra posizione adeguata, dove il rumore che produce non sia percepibile, mentre il commutatore di comando può essere collocato nelle vicinanze dell'utente, consentendo di regolare facilmente la ventilazione in base alle proprie esigenze.
Quali sono le applicazioni tipiche di questo prodotto?
Questa serie è progettata per commutare ventilatori CA o regolatori di velocità per ventilatori CA. I motori CA funzionano con corrente alternata e la convertono in energia meccanica. Questa serie è quindi adatta esclusivamente ai motori a più velocità (o a più stadi). In caso di dubbi sul tipo di motore, si consiglia vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore.
Che cosa rende affidabile l'involucro?
L'involucro dell'SMTN1-30 è realizzato in robusta plastica ASA bianca. Questo materiale è resistente ai raggi UV e protegge i componenti elettronici da polvere, acqua e urti. La sua caratteristica più importante è tuttavia la possibilità di installazione sia a incasso sia a parete. Può essere installato in qualsiasi tipo di parete, in cartongesso, in mattoni o su pannelli di legno. Non è necessario cercare versioni diverse del prodotto.
Se si sceglie l'installazione a incasso, il commutatore si adatta perfettamente alla scatola standard europea e si integra discretamente nell'ambiente. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. Può essere pulito facilmente con un panno umido.
Progettato per durare nel tempo, il nostro commutatore per il controllo manuale presenta una struttura robusta che garantisce affidabilità in diverse applicazioni HVAC. È progettato per resistere alle sollecitazioni del funzionamento continuo, offrendo agli utenti una soluzione affidabile per il controllo dei ventilatori.
Un motore a 3 velocità presenta tre punti di collegamento sull'avvolgimento principale. L'alimentazione può essere collegata a uno di questi tre punti. La velocità del motore dipende dal punto di collegamento utilizzato. Il regolatore per un motore a 3 velocità collega quindi la tensione di rete a uno di questi tre contatti.
Come funziona il commutatore?
Il commutatore è progettato per controllare manualmente la velocità dei ventilatori a tre velocità. Il principio di funzionamento di questi commutatori a 3 livelli consiste nel collegare la rete a 230 VAC all'avvolgimento ausiliario del motore oppure a uno dei punti di collegamento dell'avvolgimento principale del motore. La tensione di 230 VAC viene quindi collegata a uno solo dei tre contatti. Ciò consente di regolare la velocità del ventilatore su 3 livelli, dal minimo al massimo.
Nel settore dell'elettronica HVAC, i commutatori manuali per ventilatori a 3 velocità sono componenti di uso comune. Questi commutatori dispongono di più posizioni per controllare la velocità del ventilatore, consentendo agli utenti di scegliere tra le impostazioni bassa, media e alta.
Il nostro commutatore manuale è progettato per offrire una soluzione intuitiva e facile da collegare per regolare la velocità dei ventilatori a 3 velocità. Grazie alle impostazioni chiaramente indicate, gli utenti possono passare facilmente dalla velocità bassa a quella media o alta, regolando con precisione il funzionamento in base alle esigenze di comfort e alle condizioni ambientali.
Come si controllano alcuni regolatori di velocità dei ventilatori se non hanno una manopola?
Alcuni regolatori di velocità dei ventilatori a controllo manuale possono essere privi della consueta manopola sull'involucro, ma possono essere controllati da remoto. In questi casi, è necessario collegare un dispositivo esterno (commutatore), come l'SMTN1-30. Il regolatore può quindi essere installato in un locale tecnico o in un'altra posizione adeguata, dove il rumore che produce non sia percepibile, mentre il commutatore di comando può essere collocato nelle vicinanze dell'utente, consentendo di regolare facilmente la ventilazione in base alle proprie esigenze.
Quali sono le applicazioni tipiche di questo prodotto?
Questa serie è progettata per commutare ventilatori CA o regolatori di velocità per ventilatori CA. I motori CA funzionano con corrente alternata e la convertono in energia meccanica. Questa serie è quindi adatta esclusivamente ai motori a più velocità (o a più stadi). In caso di dubbi sul tipo di motore, si consiglia vivamente di leggere attentamente la documentazione fornita con il motore o di contattare il produttore.
Che cosa rende affidabile l'involucro?
L'involucro dell'SMTN1-30 è realizzato in robusta plastica ASA bianca. Questo materiale è resistente ai raggi UV e protegge i componenti elettronici da polvere, acqua e urti. La sua caratteristica più importante è tuttavia la possibilità di installazione sia a incasso sia a parete. Può essere installato in qualsiasi tipo di parete, in cartongesso, in mattoni o su pannelli di legno. Non è necessario cercare versioni diverse del prodotto.
Se si sceglie l'installazione a incasso, il commutatore si adatta perfettamente alla scatola standard europea e si integra discretamente nell'ambiente. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. Può essere pulito facilmente con un panno umido.
Progettato per durare nel tempo, il nostro commutatore per il controllo manuale presenta una struttura robusta che garantisce affidabilità in diverse applicazioni HVAC. È progettato per resistere alle sollecitazioni del funzionamento continuo, offrendo agli utenti una soluzione affidabile per il controllo dei ventilatori.
