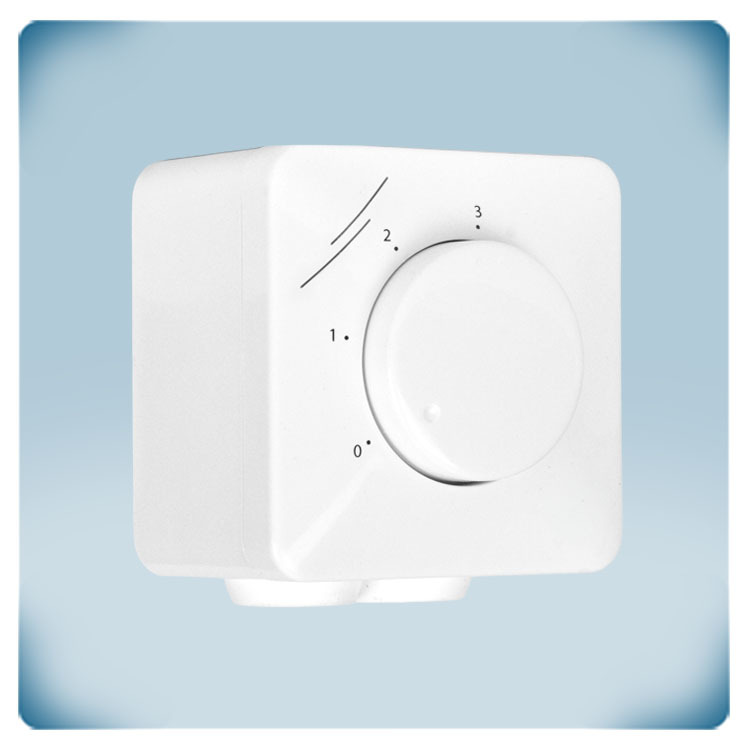

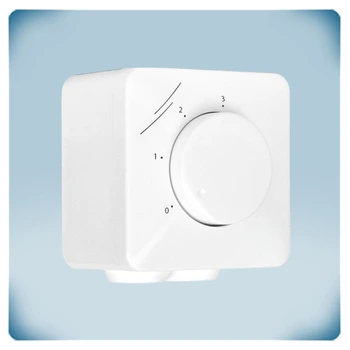

.webp "Interrupteur de commande pour ventilateur AC")

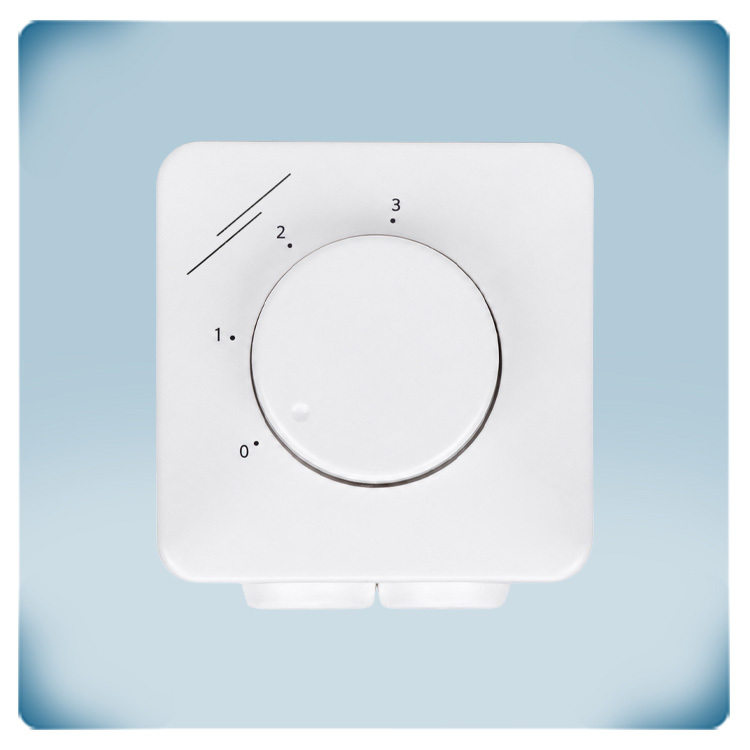

.webp "Régulateur pour ventilateur AC à 3 vitesses")
Fiche technique
Interrupteur de commande | 3 vitesses | avec ARRÊT
Description du produit
Le SMTN1-30-4C est un interrupteur de commande conçu pour la commande manuelle de moteurs monophasés à plusieurs étages ou à plusieurs vitesses. Il s’agit d’un interrupteur passif qui fonctionne sans alimentation électrique externe. L’interrupteur distribue la tension secteur vers différentes sorties en fonction de la position sélectionnée.
Il dispose d’une position ARRÊT et de trois sorties, permettant de commuter l’alimentation 230 VCA vers l’un des trois borniers. Cela permet de commander les ventilateurs à plusieurs vitesses sur trois niveaux de vitesse.
Le boîtier convient aussi bien au montage encastré (IP44) qu’au montage en saillie (IP54).
Spécifications et descriptions supplémentaires
Comment commander un ventilateur AC à 3 vitesses ?
Un moteur à 3 vitesses possède trois points de raccordement sur le bobinage principal du moteur. L’alimentation électrique peut être raccordée à l’un de ces trois points. La vitesse du moteur dépend du point de raccordement utilisé. Le régulateur d’un moteur à 3 vitesses raccorde donc la tension secteur à l’un de ces trois contacts.
Un moteur à 3 vitesses possède trois points de raccordement sur le bobinage principal du moteur. L’alimentation électrique peut être raccordée à l’un de ces trois points. La vitesse du moteur dépend du point de raccordement utilisé. Le régulateur d’un moteur à 3 vitesses raccorde donc la tension secteur à l’un de ces trois contacts.
Comment fonctionne l’interrupteur ?
L’interrupteur SMTN1-30 est conçu pour commander manuellement la vitesse des ventilateurs à trois vitesses. Le principe de fonctionnement de ces interrupteurs de commande à 3 positions consiste à raccorder le secteur 230 VCA soit au bobinage de démarrage du moteur, soit à l’un des points de raccordement du bobinage principal du moteur. La tension 230 VCA est ainsi raccordée à un seul des trois contacts. Cela permet de régler la vitesse du ventilateur du minimum au maximum en trois étapes.
L’interrupteur SMTN1-30 est conçu pour commander manuellement la vitesse des ventilateurs à trois vitesses. Le principe de fonctionnement de ces interrupteurs de commande à 3 positions consiste à raccorder le secteur 230 VCA soit au bobinage de démarrage du moteur, soit à l’un des points de raccordement du bobinage principal du moteur. La tension 230 VCA est ainsi raccordée à un seul des trois contacts. Cela permet de régler la vitesse du ventilateur du minimum au maximum en trois étapes.
Dans le secteur de l’électronique HVAC, les interrupteurs manuels pour ventilateurs à 3 vitesses sont des composants courants. Ces interrupteurs disposent de plusieurs positions permettant de commander la vitesse du ventilateur et de choisir entre les niveaux faible, moyen et élevé.
Notre interrupteur manuel est conçu pour offrir une solution intuitive et facile à raccorder pour régler la vitesse des ventilateurs à 3 vitesses. Grâce aux positions clairement indiquées, les utilisateurs peuvent facilement passer d’une vitesse faible à une vitesse moyenne ou élevée et adapter précisément la ventilation en fonction de leurs besoins en matière de confort et des conditions ambiantes.
Comment certains régulateurs de vitesse pour ventilateurs sont-ils commandés s’ils n’ont pas de bouton rotatif ?
Certains régulateurs de vitesse pour ventilateurs à commande manuelle ne disposent pas d’un bouton rotatif standard sur leur boîtier, mais peuvent être commandés à distance. Dans ce cas, il est nécessaire de raccorder un appareil externe (interrupteur), tel que le SMTN1-30.
Certains régulateurs de vitesse pour ventilateurs à commande manuelle ne disposent pas d’un bouton rotatif standard sur leur boîtier, mais peuvent être commandés à distance. Dans ce cas, il est nécessaire de raccorder un appareil externe (interrupteur), tel que le SMTN1-30.
Le régulateur peut ainsi être installé dans un local technique ou à tout autre endroit approprié, où le bruit qu’il produit ne vous dérangera pas, tandis que l’interrupteur de commande peut être installé à proximité de vous. Vous pouvez ainsi régler facilement la ventilation en fonction de vos besoins.
Quelles sont les applications typiques de ce produit ?
Cette série est conçue pour commuter des ventilateurs AC ou des régulateurs de vitesse pour ventilateurs AC. Les moteurs AC fonctionnent avec du courant alternatif et convertissent l’énergie électrique en énergie mécanique. Cette série convient donc uniquement aux moteurs à plusieurs vitesses (ou à plusieurs étages).
Cette série est conçue pour commuter des ventilateurs AC ou des régulateurs de vitesse pour ventilateurs AC. Les moteurs AC fonctionnent avec du courant alternatif et convertissent l’énergie électrique en énergie mécanique. Cette série convient donc uniquement aux moteurs à plusieurs vitesses (ou à plusieurs étages).
Si vous n’êtes pas certain du type de moteur utilisé, nous vous recommandons vivement de consulter attentivement la documentation fournie avec le moteur ou de contacter son fabricant.
Qu’est-ce qui rend le boîtier fiable ?
Le boîtier du SMTN1-30 est fabriqué en plastique ASA blanc robuste. Ce matériau résistant aux UV protège les composants électroniques contre la poussière, l’eau et les chocs. L’une de ses principales caractéristiques est la possibilité de montage aussi bien encastré qu’en saillie.
Le boîtier du SMTN1-30 est fabriqué en plastique ASA blanc robuste. Ce matériau résistant aux UV protège les composants électroniques contre la poussière, l’eau et les chocs. L’une de ses principales caractéristiques est la possibilité de montage aussi bien encastré qu’en saillie.
Il peut être installé sur différents types de murs, notamment les plaques de plâtre, les murs en briques ou les panneaux en bois. Il n’est pas nécessaire de choisir entre différentes versions du produit.
En cas de montage encastré, il s’intègre parfaitement dans une boîte standard européenne et se fond discrètement dans son environnement. Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Le boîtier se nettoie facilement avec un chiffon humide.
Conçu pour durer, notre interrupteur de commande manuel possède une construction robuste qui garantit sa fiabilité dans diverses applications HVAC. Il est conçu pour résister aux exigences d’un fonctionnement continu et offre aux utilisateurs une solution fiable pour la commande de leurs ventilateurs.
