Regler für Lufterhitzer mit EC Motor
Beschreibung der Lösung

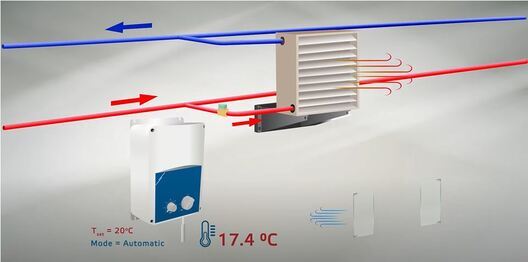

Regler für Heizlüfter zur Drehzahlregelung und zur Steuerung eines Wasserventils. Je größer die Differenz zwischen dem gemessenen Temperaturwert und dem Temperatursollwert ist, desto höher ist die Drehzahl des EC-Ventilators. Der ungeregelte Ausgang steuert ein Wasserventil oder ein elektrisches Heizelement.
Zusätzliche Spezifikationen und Beschreibung
Heizung für Lagerhallen und Produktionsstätten
Industrielle Lufterhitzer sind eine gute Möglichkeit, große Hallen wie Lagerhäuser oder Produktionsstätten zu beheizen. Luft wird angesaugt, erwärmt und in den Raum zurückgeblasen. Dank der mechanischen Zufuhr von Warmluft in den Raum kann dieser schneller aufgeheizt werden. Durch die mechanische Zufuhr der warmen Luft wird ein höherer Wirkungsgrad erreicht. Der Einsatz von industriellen Lufterhitzern ist besonders in industriellen Umgebungen oder Logistikzentren zu empfehlen. Er ist die ideale Lösung, um warme Luft durch einen Raum mit vielen Hindernissen wie Maschinen und Lagerregalen zu blasen.
Die Drehzahl kann manuell oder automatisch eingestellt werden.
Um eine Überhitzung zu vermeiden, sind Heizung und Lüfter immer gleichzeitig eingeschaltet. Der mitgelieferte Temperatursensor PT500 misst die Umgebungstemperatur. Die gewünschte Temperatur kann über den Drehknopf an der Vorderseite oder über Modbus RTU-Kommunikation ausgewählt werden. Wenn die Umgebungstemperatur niedriger als die gewünschte Temperatur ist, wird die Heizung über den ungeregelten Ausgang (ON/OFF) aktiviert. Gleichzeitig wird auch der Ventilator aktiviert. Die Drehzahl kann automatisch gesteuert werden (AUTO) oder auf eine konstante Drehzahl festgelegt werden (Positionen 1 - 2 - 3 - 4 oder 5). In Stellung 0 ist das Gerät deaktiviert. Wenn die Umgebungstemperatur höher ist als die eingestellte Temperatur, sind Heizung und Gebläse deaktiviert.
Anpassung der Einstellungen über Modbus RTU Kommunikation
Für die meisten Anwendungen kann dieser Regler mit seinen Standardeinstellungen verwendet werden. Falls erforderlich, können diese Standardeinstellungen über die Modbus-RTU-Kommunikation angepasst werden. Es empfiehlt sich, die 3S Modbus-Software für die Anpassung der Einstellungen zu verwenden. Ein kostenloser Download ist über unsere Website verfügbar. Für den Anschluss des Computers an den ECH-Regler empfehlen wir die Verwendung des optionalen Verbindungssets CNVT-USB-RS485-SET.
