Datenblatt
Drehzahlregler für Lufterhitzer mit EC Ventilator
Produktbeschreibung
Benutzerfreundlicher Regler für Lufterhitzer oder Luftkühler mit EC Ventilator. Eine typische Anwendung ist das Heizen oder Kühlen von Lagerhallen oder Industriebereichen. Die Drehzahl des EC Ventilators wird automatisch abhängig von der Umgebungstemperatur geregelt oder kann manuell in 5 Stufen eingestellt werden. Der ungeregelte Ausgang steuert ein Wasserventil oder ein elektrisches Heizelement. Der Temperatursollwert kann über den Drehknopf an der Frontplatte im Bereich von 5 - 35 °C eingestellt werden. Der Kühl- oder Heizbetrieb kann über Modbus-Kommunikation oder über eine Steckbrücke gewählt werden. Zur Messung der Umgebungstemperatur wird ein optionaler PT500-Temperaturfühler benötigt.
Zusätzliche Spezifikationen und Beschreibung
Manuelle oder automatische Drehzahlregelung des EC Ventilators

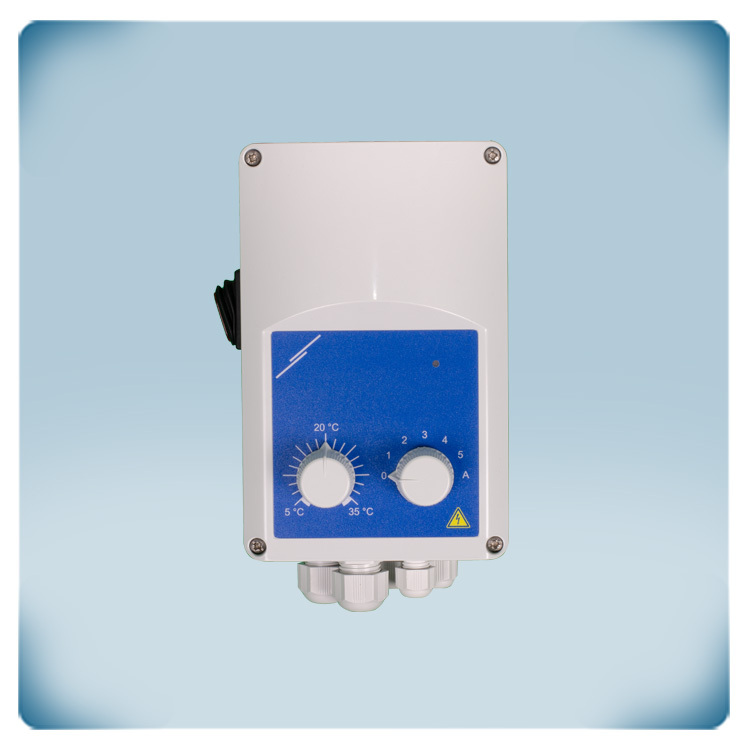

Im manuellen Betrieb wird die Drehzahl des EC Ventilators durch die Stellung des Drehschalters an der Frontplatte bestimmt. Es kann eine der fünf verfügbaren Drehzahlen gewählt werden, außerdem gibt es einen AUS Stufe und einen Automatik-Modus. Im Automatikbetrieb wird die Drehzahl des EC Ventilators abhängig von der Umgebungstemperatur im Verhältnis zur gewünschten Temperatur (Delta T) geregelt. Die minimale und maximale Drehzahl kann bei Bedarf über die Modbus-Register eingestellt werden. Und der Bereich des Analogausgangs kann über eine Steckbrücke oder über Modbus gewählt werden: 0 - 6 VDC oder 0 - 10 VDC.
Heizen oder Kühlen
Ein Wasserventil oder ein Heizelement kann über den ungeregelten Ausgang gesteuert werden. Im Heizbetrieb wird der ungeregelte Ausgang aktiviert, sobald die Umgebungstemperatur niedriger als die gewünschte Temperatur ist. Im Kühlbetrieb wird der ungeregelte Ausgang aktiviert, wenn die Umgebungstemperatur höher ist als die gewünschte Temperatur. Einmal aktiviert, liefert der ungeregelte Ausgang eine Spannung, die der Netzspannung (85 - 230 VAC) entspricht, mit einer maximalen Belastung von 10 A. Die Wahl zwischen Kühl- oder Heizbetrieb erfolgt über Modbus oder über eine Steckbrücke.
Fernsteuerung (über Modbus Building Management System oder SenteraWeb)

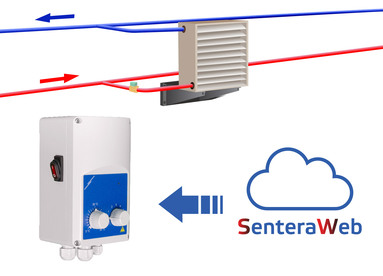

Wenn der Fernsteuerungsmodus aktiviert ist, können die EC Ventilatordrehzahl, der feste 230 VAC Ausgang und die LED Anzeige durch Änderung der Modbus Holding Register gesteuert werden. Das kann über die SenteraWeb Cloud Services oder über ein Modbus RTU kompatibles Gebäudemanagementsystem erfolgen. Im Fernsteuerungsmodus werden alle Benutzerschnittstellen auf der Frontplatte deaktiviert. Der Fernsteuerungsmodus kann durch Schreiben des Werts 1 in das Modbus Holding Register 20 aktiviert werden.
Temperaturfühler
Da der PT500 Temperaturfühler in verschiedenen Ausführungen (als Raumfühler, Kanalfühler oder Flying Lead) erhältlich ist, sollten Sie ihn je nach Bedarf separat bestellen (siehe verwandte Artikel unten).
r-ABS-Gehäuse

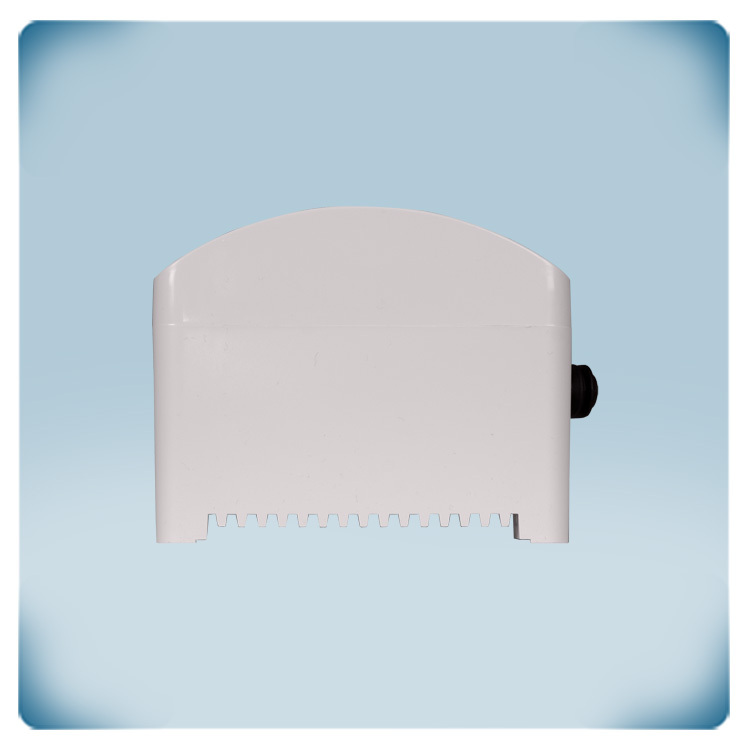

Das Gehäuse ist aus hochwertigem r-ABS-Kunststoff gefertigt. Dieses Material ist besonders hitzebeständig, sehr zäh und bietet einen guten Schlagschutz. Das Aufputzgehäuse bietet IP54-Schutz gegen das Eindringen von Schmutz, Staub und Feuchtigkeit.
Entdecken Sie die Cloud-Dienste von SenteraWeb!
Sentera ist seit 1997 ein führender Hersteller von innovativen Regelgeräten für HLK-Anlagen. Innovation ist unsere treibende Kraft! Neben der Entwicklung von Sensoren und Drehzahlreglern bieten wir auch zahlreiche Vernetzungslösungen für Lüftungsanlagen an. SenteraWeb ist unsere neueste Entwicklung und ermöglicht Ihnen die Überwachung und Konfiguration Ihrer Lüftungsanlage über das Internet.
Im manuellen Betrieb wird die Drehzahl des EC Ventilators durch die Stellung des Drehschalters an der Frontplatte bestimmt. Es kann eine der fünf verfügbaren Drehzahlen gewählt werden, außerdem gibt es einen AUS Stufe und einen Automatik-Modus. Im Automatikbetrieb wird die Drehzahl des EC Ventilators abhängig von der Umgebungstemperatur im Verhältnis zur gewünschten Temperatur (Delta T) geregelt. Die minimale und maximale Drehzahl kann bei Bedarf über die Modbus-Register eingestellt werden. Und der Bereich des Analogausgangs kann über eine Steckbrücke oder über Modbus gewählt werden: 0 - 6 VDC oder 0 - 10 VDC.
Heizen oder Kühlen
Ein Wasserventil oder ein Heizelement kann über den ungeregelten Ausgang gesteuert werden. Im Heizbetrieb wird der ungeregelte Ausgang aktiviert, sobald die Umgebungstemperatur niedriger als die gewünschte Temperatur ist. Im Kühlbetrieb wird der ungeregelte Ausgang aktiviert, wenn die Umgebungstemperatur höher ist als die gewünschte Temperatur. Einmal aktiviert, liefert der ungeregelte Ausgang eine Spannung, die der Netzspannung (85 - 230 VAC) entspricht, mit einer maximalen Belastung von 10 A. Die Wahl zwischen Kühl- oder Heizbetrieb erfolgt über Modbus oder über eine Steckbrücke.
Fernsteuerung (über Modbus Building Management System oder SenteraWeb)
Wenn der Fernsteuerungsmodus aktiviert ist, können die EC Ventilatordrehzahl, der feste 230 VAC Ausgang und die LED Anzeige durch Änderung der Modbus Holding Register gesteuert werden. Das kann über die SenteraWeb Cloud Services oder über ein Modbus RTU kompatibles Gebäudemanagementsystem erfolgen. Im Fernsteuerungsmodus werden alle Benutzerschnittstellen auf der Frontplatte deaktiviert. Der Fernsteuerungsmodus kann durch Schreiben des Werts 1 in das Modbus Holding Register 20 aktiviert werden.
Temperaturfühler
Da der PT500 Temperaturfühler in verschiedenen Ausführungen (als Raumfühler, Kanalfühler oder Flying Lead) erhältlich ist, sollten Sie ihn je nach Bedarf separat bestellen (siehe verwandte Artikel unten).
r-ABS-Gehäuse
Das Gehäuse ist aus hochwertigem r-ABS-Kunststoff gefertigt. Dieses Material ist besonders hitzebeständig, sehr zäh und bietet einen guten Schlagschutz. Das Aufputzgehäuse bietet IP54-Schutz gegen das Eindringen von Schmutz, Staub und Feuchtigkeit.
Entdecken Sie die Cloud-Dienste von SenteraWeb!
Sentera ist seit 1997 ein führender Hersteller von innovativen Regelgeräten für HLK-Anlagen. Innovation ist unsere treibende Kraft! Neben der Entwicklung von Sensoren und Drehzahlreglern bieten wir auch zahlreiche Vernetzungslösungen für Lüftungsanlagen an. SenteraWeb ist unsere neueste Entwicklung und ermöglicht Ihnen die Überwachung und Konfiguration Ihrer Lüftungsanlage über das Internet.
