Montaj talimatı
HVAC Potansiyometresi | KAPALI konum | 5-24 VDC besleme
Ürün açıklaması
SDP-E0US-AT, havalandırma sistemlerinin hassas kontrolü için tasarlanmış çok yönlü bir potansiyometredir. 5-24 VDC besleme voltajı aralığında çalışır ve döner düğmesi ile çıkış sinyalini manuel olarak ayarlamanızı sağlar.
Cihaz, sinyali tamamen devre dışı bırakabilen bir "KAPALI" konumuna sahiptir. Ayrıca, iki dahili düzeltici ile kontrol sinyalinin yüksek ve düşük seviyelerini hassas bir şekilde ayarlayabilir, hatta tersine çevrilebilir çıkış özelliği sayesinde kontrol yönünü değiştirebilirsiniz.
Dayanıklı yapısı, gömme montaj (IP44) veya yüzey montajı (IP54) seçenekleri sunar. Bu özellikler, potansiyometreyi çeşitli uygulamalar için güvenilir ve pratik bir çözüm haline getirir.
Ek özellikler ve açıklama
Potansiyometre hangi cihazları ve sistemleri kontrol edebilir?
Bu potansiyometre, analog bir çıkış veya kontrol sinyali üreterek EC fan veya fan hız kontrol cihazı gibi diğer cihazları kontrol eder. Kontrol sinyali (potansiyometre çıkışı), döner düğmenin konumuna göre artar veya azalır. Bu kontrol sinyali doğrudan EC fanları veya damper aktüatörlerini kontrol edebilir. Ayrıca AC fan hız kontrol cihazlarını (örneğin Sentera’nın EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir.
Örneğin, bu potansiyometre oturma odasına monte edilebilirken fan hız kontrol cihazı teknik kontrol odasında veya elektrik dolabında bulunabilir.
Kontrol sinyalinin minimum ve maksimum seviyeleri nasıl ayarlanır?
Bazı uygulamalarda kontrol sinyalinin düşük ve yüksek limitlerinin ayarlanması istenir. Bazı EC motorları veya damper aktüatörleri çok düşük kontrol sinyallerini işleyemez. Kontrol sinyalinin düşük limiti, dahili bir minimum ayarlama trimmerı aracılığıyla ayarlanabilir. Bazen bir fan gereğinden daya büyük olabilir olabilir. Bu durumda, kontrol sinyalinin yüksek limiti maksimum ayarlama düzelticisi aracılığıyla azaltılabilir. Bu da, maksimum fan hızını sınırlar.
Çıkış modu nasıl seçilir?

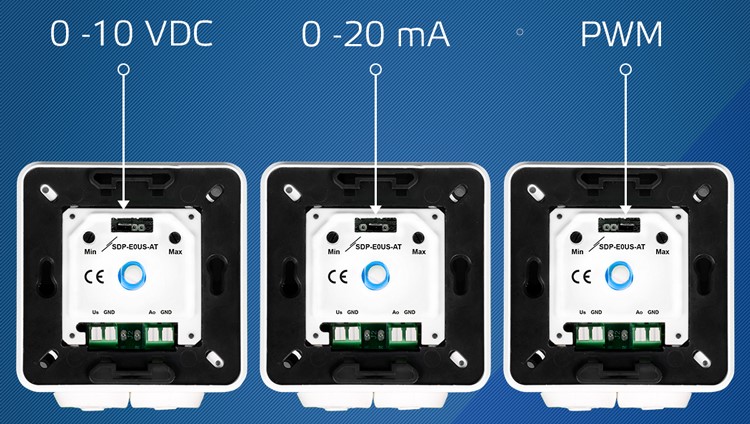

Çıkış modu, başlık pimlerine yerleştirilen bir atlayıcı kullanılarak manuel olarak seçilir. Eğer pimler 1 ve 2'ye takılırsa, çıkış modu gerilimdir; eğer pimler 2 ve 3'e takılırsa, çıkış modu akımdır; eğer pimler 3 ve 4'e takılırsa, çıkış modu PWM’dir.
Kontrol sinyalinin sınırları nasıl belirlenir ve nasıl tersine çevrilir?
Yüksek ve düşük seviyeler iki ayar düğmesi aracılığıyla ayarlanabilir. Minimum ve maksimum çıkış seviyesi, besleme geriliminin % 0-100'ü aralığında ayarlanabilir. Besleme gerilimi 5 ila 24 VDC aralığında olmalıdır. Bu da, kontrol çıkışını tersine çevirmeyi mümkün kılar. Minimum çıkış seviyesi, maksimum çıkış seviyesinden daha düşük ayarlanırsa, potansiyometre minimumdan maksimuma çalışır. Bu, varsayılan fabrika ayarıdır. Minimum çıkış seviyesi, maksimum çıkış seviyesinden daha yüksek ayarlanırsa, potansiyometre maksimumdan minimuma çalışır. Örneğin, minimum ayarınız besleme geriliminin (Us) % 20’si ve maksimum ayarınız besleme geriliminin % 80’i ise, minimumdan maksimuma kadar kontrol edersiniz. Bu durumda, besleme geriliminin % 20 - % 80 aralığında kontrol edersiniz. Ancak minimum ayar % 80 Us ve maksimum ayar % 40 ise, maksimumdan minimuma doğru kontrol edersiniz. Ayar düğmeleri tarafından belirlenen değerler arasında her zaman % 20 minimum kontrol aralığı vardır.
KAPALI (OFF) konumu nasıl çalışır ve ne işe yarar?
Döner düğme bir KAPALI konuma sahiptir: Döner düğme tamamen saat yönünün tersine çevrildiğinde kontrol sinyali devre dışı bırakılır. Döner düğme saat yönünde çevrildiğinde KAPALI konumundan çıkar. Kontrol sinyali hemen düşük sınır seviyesine atlar. Eğer potansiyometreye bir EC fanı bağlıysa, düşük hızda başlar ve hızlanır. EC fanı, seçilen minimum hızdan daha düşük bir hızda çalıştırılamaz.
Döner düğme bir KAPALI konuma sahiptir: Döner düğme tamamen saat yönünün tersine çevrildiğinde kontrol sinyali devre dışı bırakılır. Döner düğme saat yönünde çevrildiğinde KAPALI konumundan çıkar. Kontrol sinyali hemen düşük sınır seviyesine atlar. Eğer potansiyometreye bir EC fanı bağlıysa, düşük hızda başlar ve hızlanır. EC fanı, seçilen minimum hızdan daha düşük bir hızda çalıştırılamaz.
