Потенциометър ОВиК | позиция OFF | 5-24 VDC

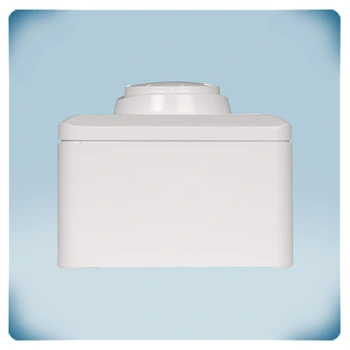

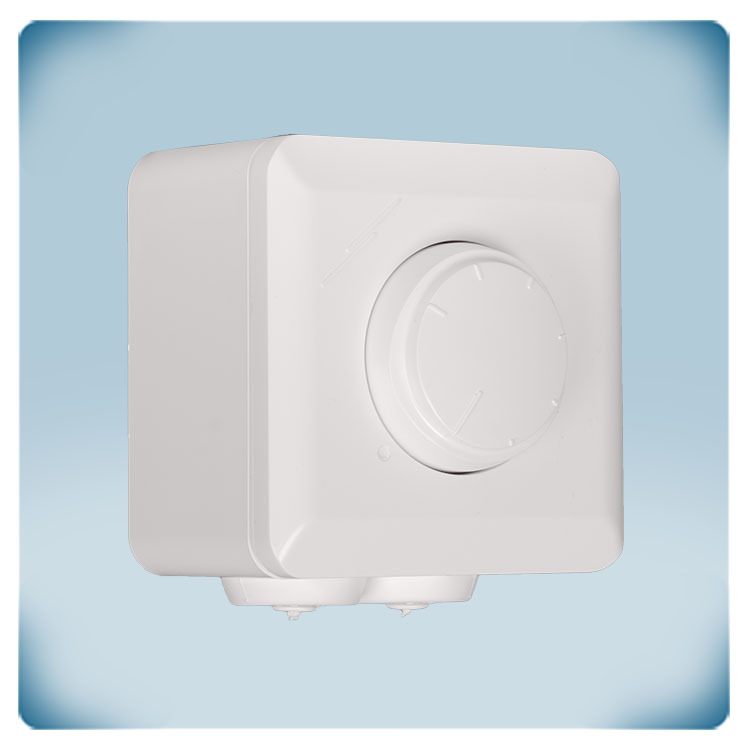

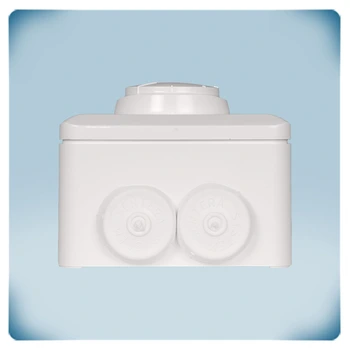

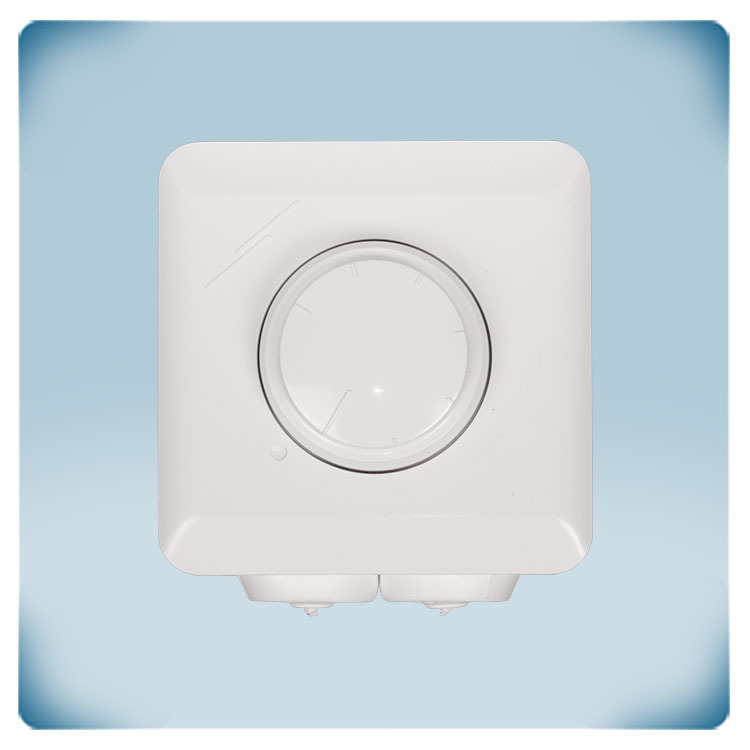

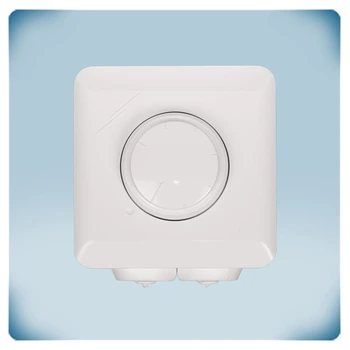

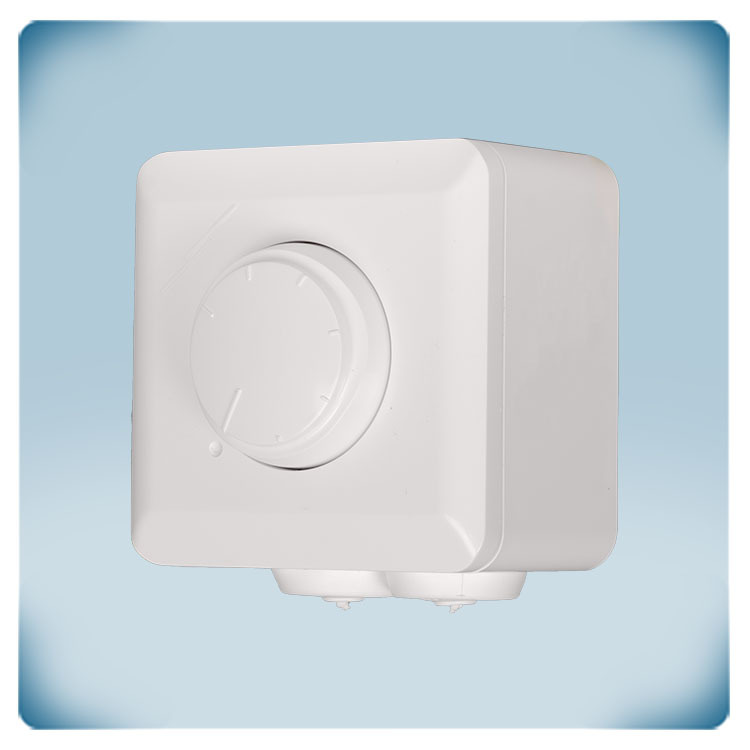

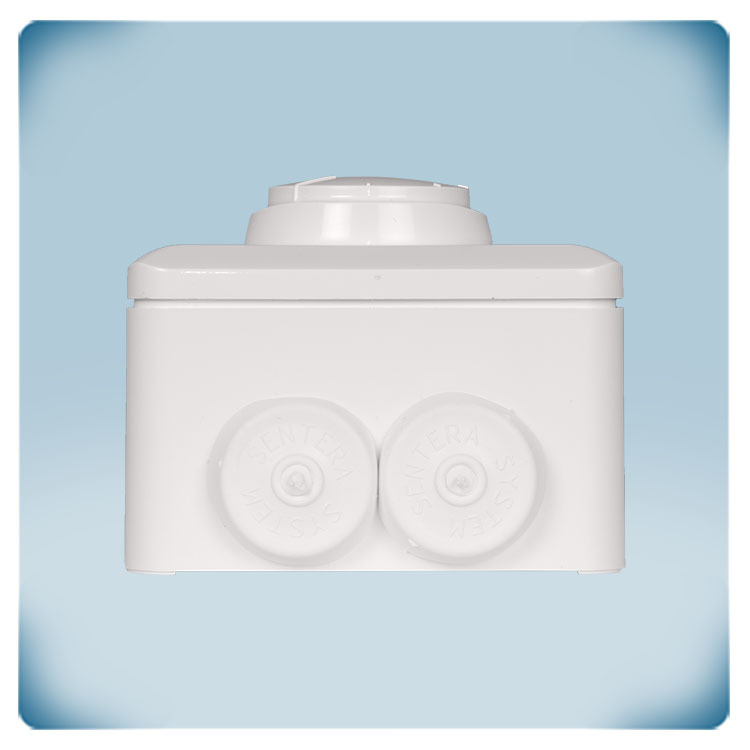

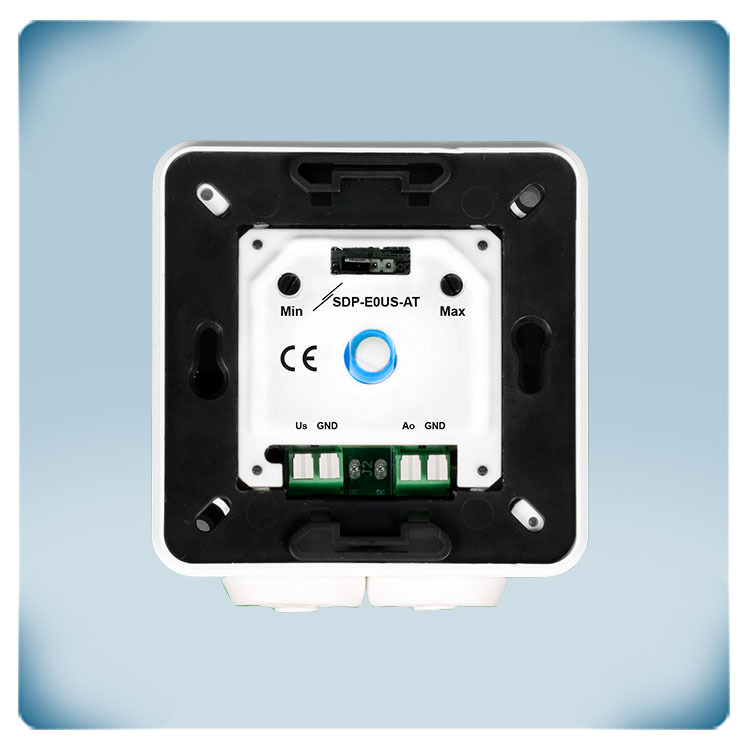

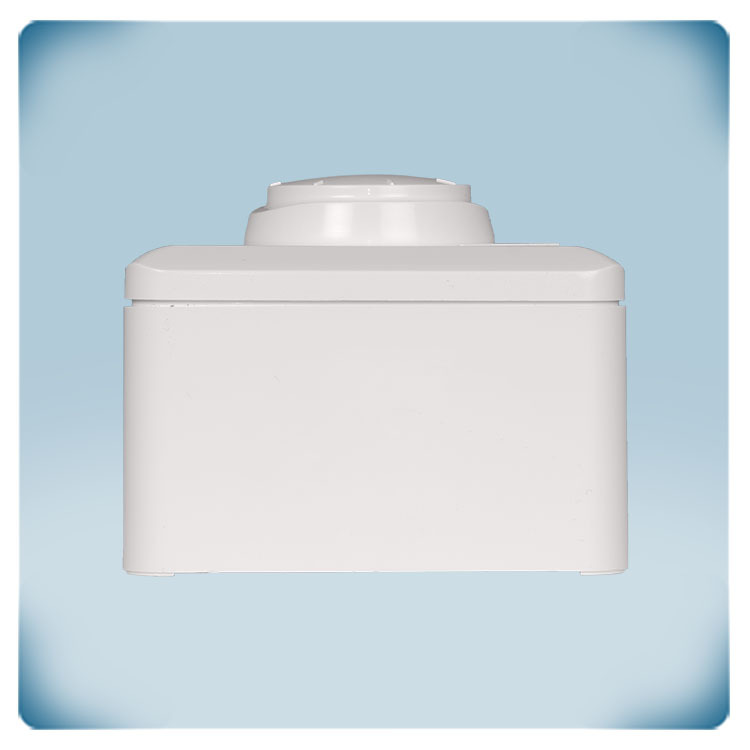

Потенциометърът SDP-E0US-AT генерира аналогов изходен или сигнал за управление на ЕС вентилатори или регулатори на обороти за вентилатори, като сигналът се увеличава или намалява в зависимост от позицията на кнобката. Посредством този тип сигнал можете директно да управлявате ЕС вентилатори или задвижващи устройства за клапи, както и регулатори на обороти за АС вентилатори от сериите EVS и MVS или честотни инвертори от сериите FI-E. Например, ако инсталирате избрания от Вас потенциометър в жилищно помещение, а регулатора на обороти в друго техническо помещение, ще можете дистанционно, но безпроблемно да управлявате и регулатора, и вентилатора едновременно.

В някои приложения е нужно да се регулират максималните и минималните граници на управляващият сигнал, като някои ЕС двигатели или задвижващи устройства за клапи не могат да се управляват от прекалено ниски сигнали. Минималните и максималните граници на управляващият сигнал могат да се регулират посредством тримери за всяка една граница.

Режимът на работа на озхида следва да се избере ръчно посредством използването на джъмпер, който се поставя върху съответните пинове – пинове 1 и 2 са предназачени за избиране на режима на управление на изходното напрежение, пинове 2 и 3 – за товара, пинове 3 и 4 – за режим ШИМ.

Високите и ниските нива на изходният сигнал се регулират посредством два тримера. Както минималното, така и максималното изходно ниво могат да се регулират в диапазона от 0 - 100 % от захранващото напрежение. Захранващото напрежение трябва да бъде в диапазона 5 - 24 VDC, като това прави възможно преобразуването на управляващият сигнал на изхода. Ако минималното изходно ниво е зададено по-ниско от максималното такова, то потенциометърът ще работи от минимум към максимум. Това е и фабричната настройка, зададена по подразбиране. Ако минималното изходно ниво е зададено по-високо от максималното изходно ниво, потенциометърът ще работи от максимум към минимум. Например, ако вашият минимум е зададен на 20 % от захранващото напрежение (Us), а максимумът е зададен на 80 % от захранващото напрежение, вие управлявате от минимум към максимум. След това ще управлявате двигателя в рамките на 20 - 80 % от захранващото напрежение (Us). Въпреки това, ако минималната настройка за регулиране е 80 % Us, а максималната е 40 %, вие ще управлявате двигателя от максимум до минимум. Винаги има 20 % минимален диапазон на управление между стойностите, зададени от тримерите.



Въртящата се кнобка има вградена позиция за изключване на двигателя, като, когато завъртите кнобката обратно на часовниковата стрелка, управляващият сигнал на изхода бива изключен. Когато завъртите кнобката по посока на часовниковата стрелка, то позиция OFF ще се деактивира. Сигналът за управление незабавно ще мине на най-долната си минимална граница. В случай, че EC вентилатор е свързан към потенциометъра, той ще стартира и ще премине към работа на ниска скорост. EC вентилаторът никога не може да бъде активиран при скорост, по-ниска от избраната минимална скорост.
