ŠVOK potenciometras | OFF padėtis | Maitinimas 5-24 VDC
Produkto aprašymas
Potenciometras su OFF padėtimi, skirtas valdyti EC ventiliatorius arba sklendės pavaras. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatoriaus greičio reguliatorius arba dažnio keitiklius.
Maitinimo įtampa gali būti 5–24 VDC. Išėjimo signalas nustatomas sukamąja rankenėle. Sukamoji rankenėlė turi išjungimo padėtį: kai sukamoji rankenėlė pasukama iki galo prieš laikrodžio rodyklę, valdymo signalas bus išjungtas.
Maksimalus ir minimalus išėjimai keičiami dviem trimeriais. Tiek minimalų, tiek maksimalų išėjimo lygį galima reguliuoti nuo 0 iki 100 % maitinimo įtampos. Tai leidžia keisti valdymo nuo minimumo iki maksimumo arba nuo maksimumo iki minimumo. Minimalus valdymo diapazonas tarp trimerių nustatytų verčių visada yra 20 %.
Apsaugotas nuo purslų korpusas tinkamas potinkiniam (IP44) ir virštinkiniam (IP54) montavimui.
Papildomos specifikacijos ir aprašymas
Koks maitinimas reikalingas potenciometrui?
Tai gana univesalus potenciometras kurio maitinimas gali sviruoti diapazone: 5–24 VDC
Kaip valdomas ventiliatorius?
Dėka minimalaus ir maksimalaus greičio nustatymo trimerių potenciometro išėjimo įtampą galime valdyti nuo minimum iki maksimumo arba nuo maksimumo iki monimumo. Maksimalus ir minimalus išėjimai keičiami dviem trimeriais. Minimalus valdymo diapazonas tarp trimerių nustatytų verčių visada yra 20 %
Kokios yra valdymo signalo ribos?

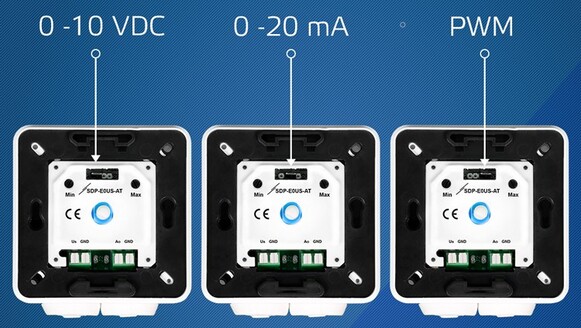

Minimalus ir maksimalus išėjimas nustatomi dviem trimeriais. Tiek minimalų, tiek maksimalų išėjimo lygį galima reguliuoti 0–100 % maitinimo įtampos diapazone. Maitinimo įtampa turi būti 5–24 V nuolatinės srovės diapazone. Tai leidžia apversti valdymo išėjimą. Jei minimalus išėjimo lygis nustatytas mažesnis nei maksimalus išėjimo lygis, potenciometras veiks nuo minimumo iki maksimumo. Tai yra numatytasis gamyklinis nustatymas. Jei minimalus išėjimo lygis nustatytas didesnis nei maksimalus išėjimo lygis, potenciometras veiks nuo maksimumo iki minimumo. Pavyzdžiui, jei minimali vertė nustatyta 20 % maitinimo įtampos (Us), o maksimali vertė – 80 % maitinimo įtampos, valdote nuo minimumo iki maksimumo. Tuomet valdysite 20–80 % maitinimo įtampos (Us) ribose. Tačiau jei minimali reguliavimo vertė yra 80 % Us, o maksimali vertė – 40 %, valdysite nuo maksimumo iki minimumo. Visada yra 20 % minimalus valdymo diapazonas tarp trimerių nustatytų verčių.
Minimalus ir maksimalus išėjimas nustatomi dviem trimeriais. Tiek minimalų, tiek maksimalų išėjimo lygį galima reguliuoti 0–100 % maitinimo įtampos diapazone. Maitinimo įtampa turi būti 5–24 V nuolatinės srovės diapazone. Tai leidžia apversti valdymo išėjimą. Jei minimalus išėjimo lygis nustatytas mažesnis nei maksimalus išėjimo lygis, potenciometras veiks nuo minimumo iki maksimumo. Tai yra numatytasis gamyklinis nustatymas. Jei minimalus išėjimo lygis nustatytas didesnis nei maksimalus išėjimo lygis, potenciometras veiks nuo maksimumo iki minimumo. Pavyzdžiui, jei minimali vertė nustatyta 20 % maitinimo įtampos (Us), o maksimali vertė – 80 % maitinimo įtampos, valdote nuo minimumo iki maksimumo. Tuomet valdysite 20–80 % maitinimo įtampos (Us) ribose. Tačiau jei minimali reguliavimo vertė yra 80 % Us, o maksimali vertė – 40 %, valdysite nuo maksimumo iki minimumo. Visada yra 20 % minimalus valdymo diapazonas tarp trimerių nustatytų verčių.
Ką reiškia OFF padėtis?
Sukamoji rankenėlė turi OFF padėtį: kai sukamoji rankenėlė pasukama iki galo prieš laikrodžio rodyklę, valdymo signalas išjungiamas. Kai sukamoji rankenėlė pasukama pagal laikrodžio rodyklę, ji spragteli ir išjungia padėtį OFF. Valdymo signalas iš karto šokteli iki apatinės ribos lygio. Jei prie potenciometro prijungtas EC ventiliatorius, jis įsijungs ir greitės iki mažo greičio. EC ventiliatoriaus niekada negalima įjungti mažesniu greičiu nei pasirinktas minimalus greitis.
Sukamoji rankenėlė turi OFF padėtį: kai sukamoji rankenėlė pasukama iki galo prieš laikrodžio rodyklę, valdymo signalas išjungiamas. Kai sukamoji rankenėlė pasukama pagal laikrodžio rodyklę, ji spragteli ir išjungia padėtį OFF. Valdymo signalas iš karto šokteli iki apatinės ribos lygio. Jei prie potenciometro prijungtas EC ventiliatorius, jis įsijungs ir greitės iki mažo greičio. EC ventiliatoriaus niekada negalima įjungti mažesniu greičiu nei pasirinktas minimalus greitis.
Korpusas
Korpuso universalumas leidžia potenciometrą montuoti tiek ant paviršiaus tiek į sienos vidų, tokiu atveju virštinkinis montavimas šlaiko IP54 saugumo klasę, o potinkinis montavimas išsaugo IP44 potenciometro saugumo klasę
