Технічні дані
Потенціометр ОВіК | положення вимк. | 5-24 VDC
Опис продукту
Потенціометр з положенням ВИМК. для управління EC вентиляторами або приводами заслінки. Він також може дистанційно керувати регуляторами швидкості АС вентилятора або частотними інверторами. Напруга живлення - 5 - 24 VDC. Безперервний змінний вихідний сигнал можна налаштувати за допомогою поворотної ручки. Поворотна ручка має положення ВИМК: коли поворотну ручку повністю повернути проти годинникової стрілки, керівний сигнал буде вимкнено. Високий і низький рівні регулюються за допомогою двох тримерів. Як мінімальний, так і максимальний вихідний рівень можна регулювати в діапазоні від 0 до 100 % від напруги, що подається. Це дає можливість інвертувати керівний вихід (мін - макс або макс - мін). Завжди існує мінімальний діапазон регулювання 20% між значеннями, визначеними тримерами. Ступінь захисту: вбудований монтаж (IP44) або поверхневий монтаж (IP54).
Додаткові характеристики та опис
Потенціометр ОвіК
Цей потенціометр має аналоговий вихід та керівний сигнал для управління іншими пристроями, такими як EC вентилятор або регулятор швидкості вентилятора. Керівний сигнал (вихідний потенціометр) збільшується або зменшується відповідно до положення поворотної ручки. Цей сигнал може безпосередньо керувати EC-вентиляторами або приводами заслінок. Він також може дистанційно управляти регуляторами швидкості АС вентилятора (серії EVS або MVS) або частотними інверторами (серія FI-E).
Наприклад, потенціометр можна встановити у вітальні, тоді як регулятор швидкості вентилятора в технічному приміщенні або в електричній шафі.

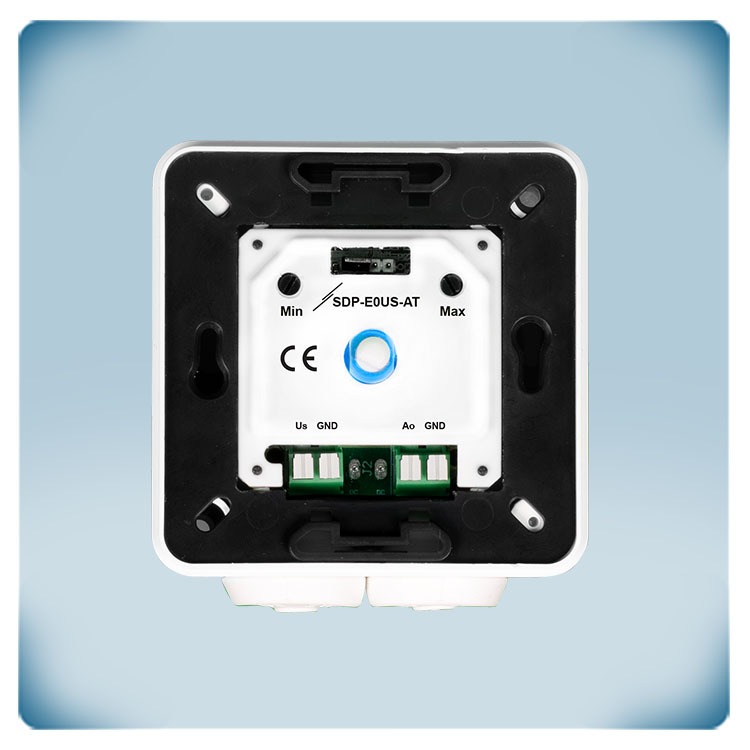

Регульований мінімальний і максимальний рівень
Для деяких застосувань бажано налаштувати нижню межу і верхню межу керівного сигналу. Деякі ЕС двигуни або приводи заслінок не можуть обробляти керівні сигнали, які є занадто низькими. Нижню межу керівного сигналу можна регулювати за допомогою вбудованого тримера. Іноді розмір вентилятора занадто великий. У цьому випадку верхню межу керівного сигналу можна зменшити за допомогою максимального тримера. Це обмежить максимальну швидкість вентилятора.
Які рівні має керівний сигнал?
Високий і низький рівні регулюються за допомогою двох тримерів. Як мінімальний, так і максимальний вихідний рівень можна регулювати в діапазоні від 0 до 100 % від напруги, що подається. Напруга повинна бути в діапазоні 5 – 24 VDC. Це дає можливість інвертувати керівний вихід. Якщо мінімальний вихідний рівень встановлений нижче максимального, потенціометр буде працювати від мінімуму до максимуму. Це заводські налаштування за замовчуванням. Якщо мінімальний вихідний рівень встановлений вище, ніж максимальний вихідний рівень, потенціометр буде працювати від максимуму до мінімуму. Завжди існує мінімальний діапазон регулювання 20% між значеннями, визначеними тримерами.
Позиція ВИМК.
Поворотна ручка має положення ВИМК: коли поворотну ручку повернути проти годинникової стрілки, керівний сигнал буде вимкнено. Якщо поворотну ручку повернути за годинниковою стрілкою, сигнал вийде зі стану "вимкнено" і миттєво уповільниться до нижньої межі. Якщо до потенціометра під'єднано EC вентилятор, він запуститься та уповільниться до низької швидкості. EC-вентилятор ніколи не можна вмикати на швидкості, нижчій за вибрану мінімальну швидкість.
